教你制作可穿戴设备【智能手环】
2016-11-149万
精华项目
AI 快速预览详细
本教程教你如何制作一款智能手环，主要硬件包括DFRobot的Beetle控制器、MPU6050陀螺仪和蓝牙模块。通过3D打印外壳，并将这些组件焊接和组装在一起，最终实现一个可以记录运动数据并同步到手机APP的手环。整个过程不仅锻炼了3D建模和焊接技能，还帮助理解传感器和蓝牙技术的应用。

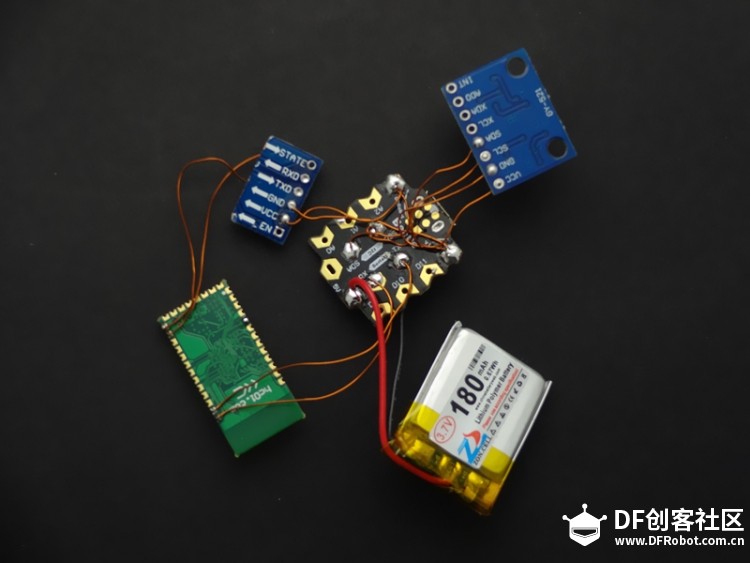

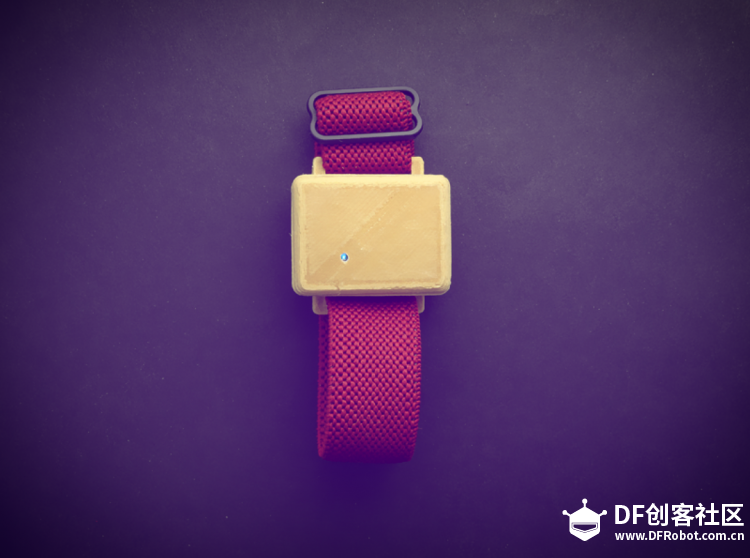

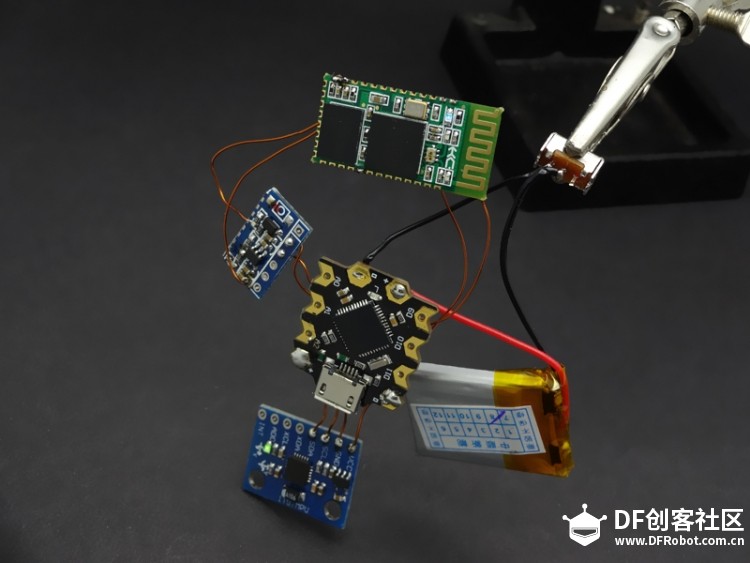

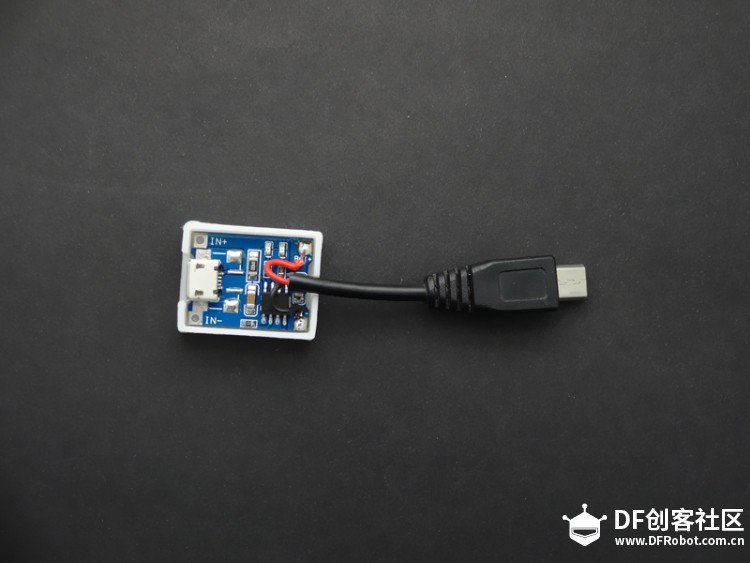

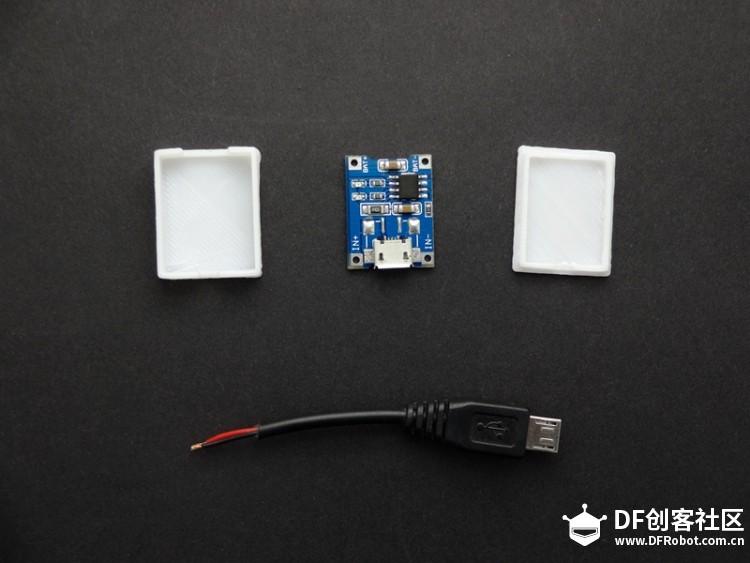

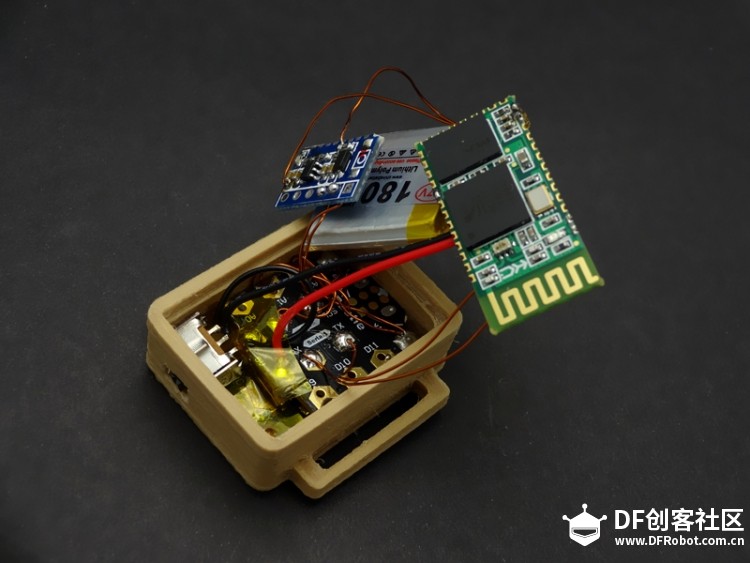

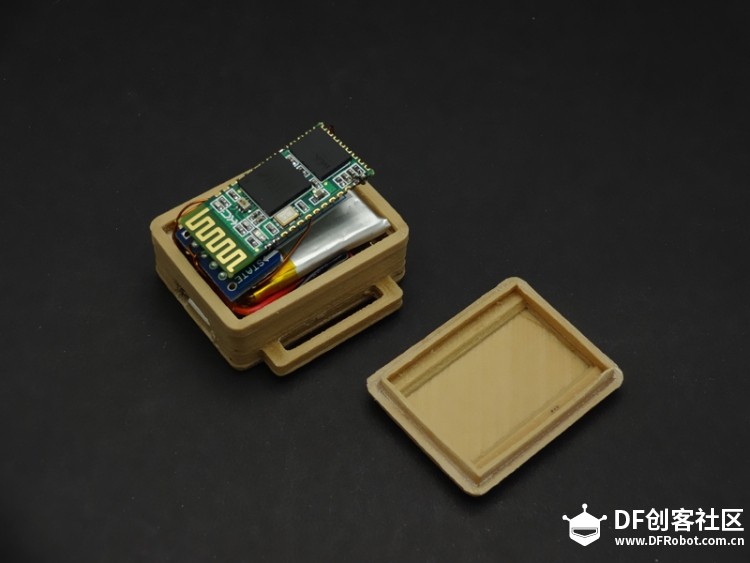

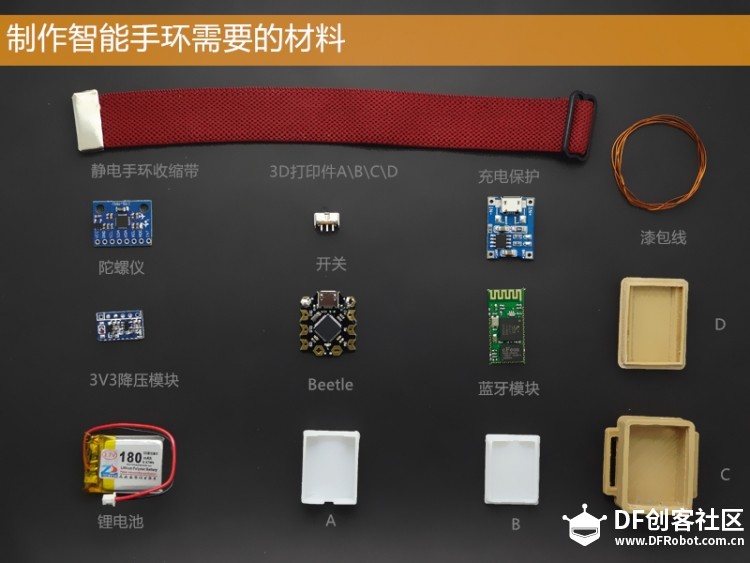

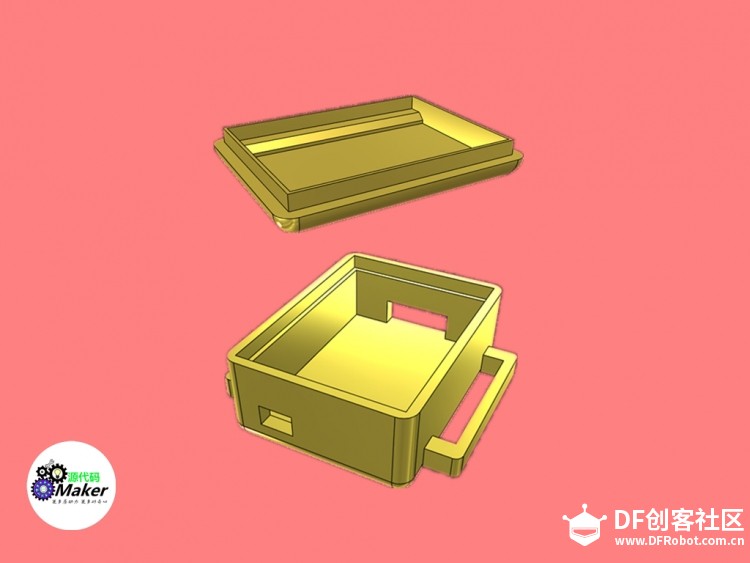

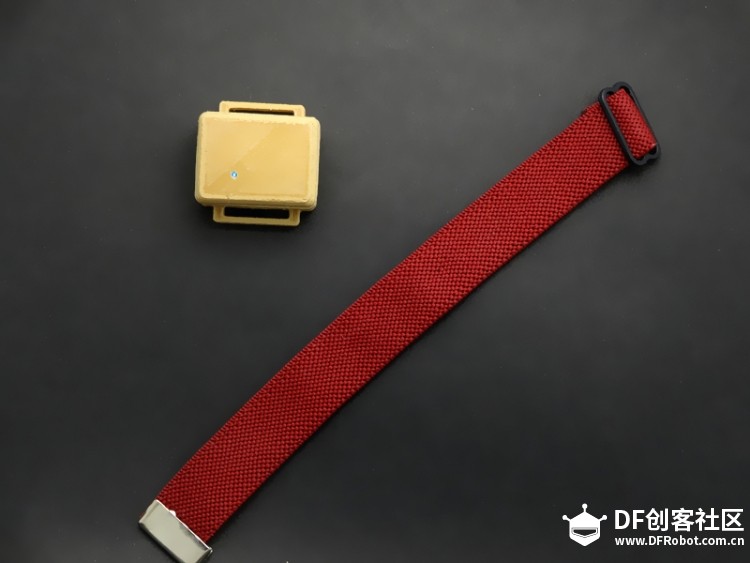

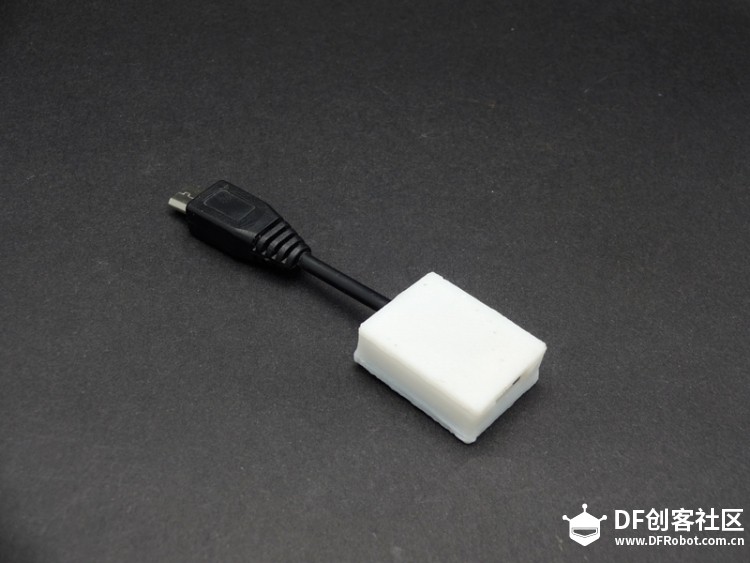

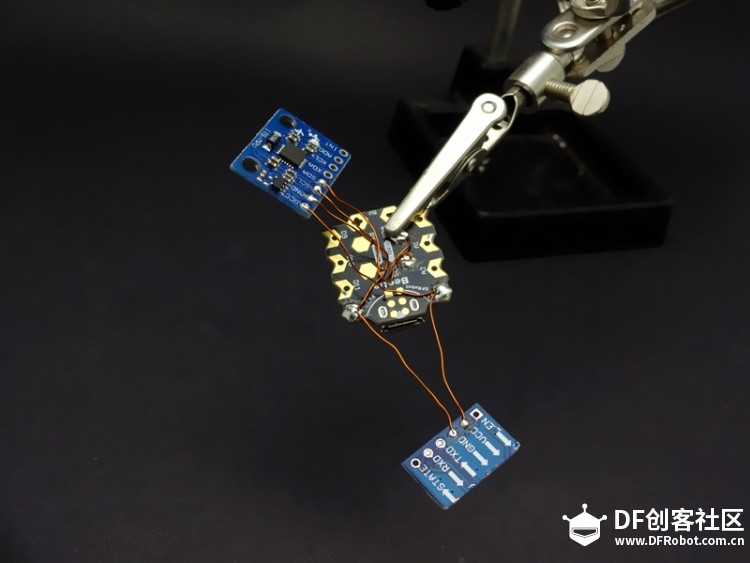

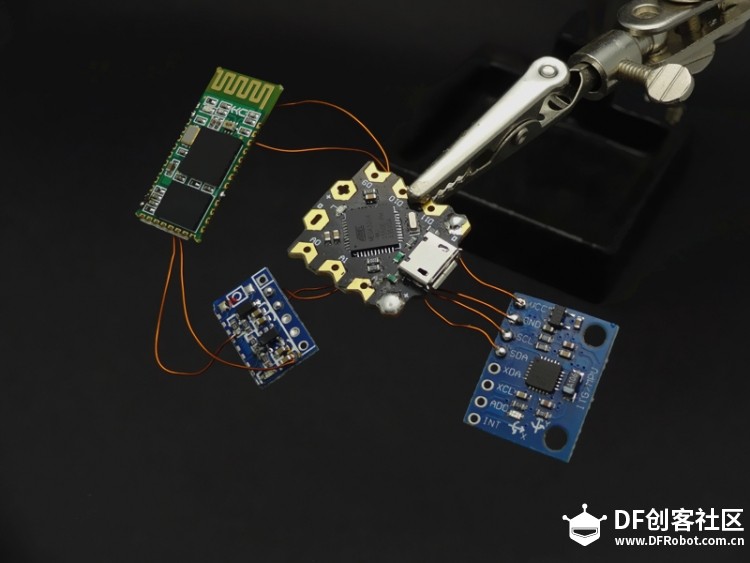

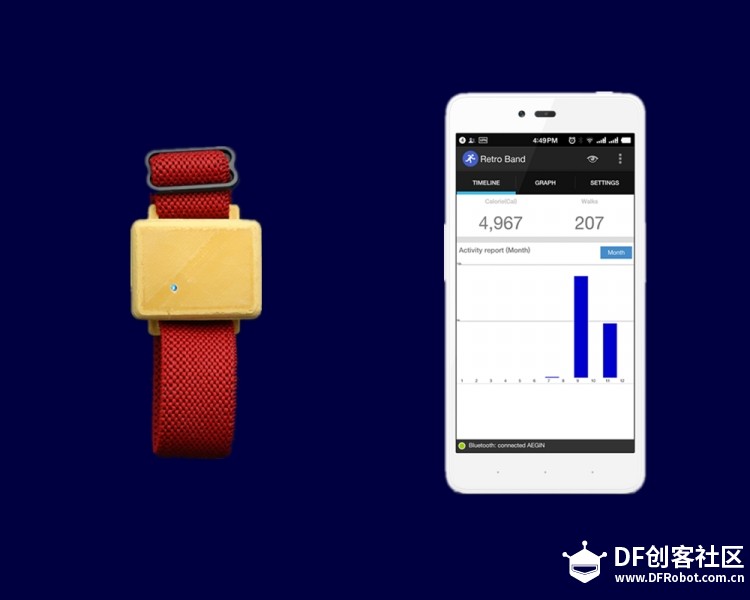

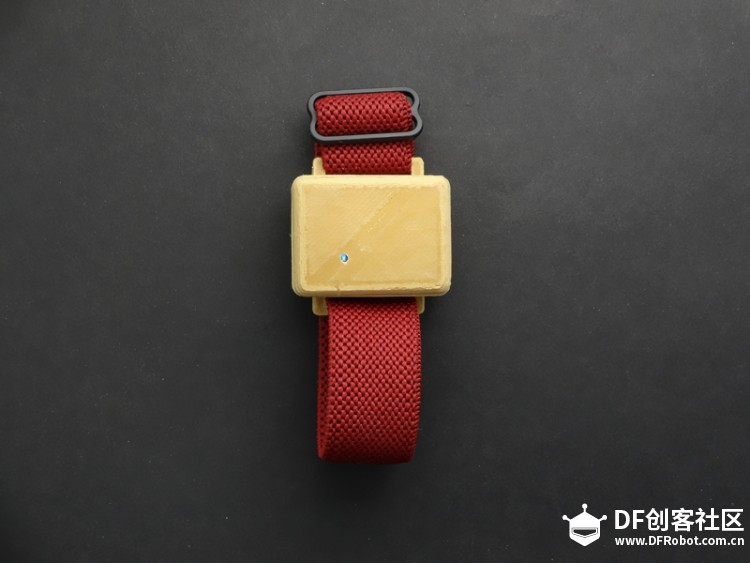

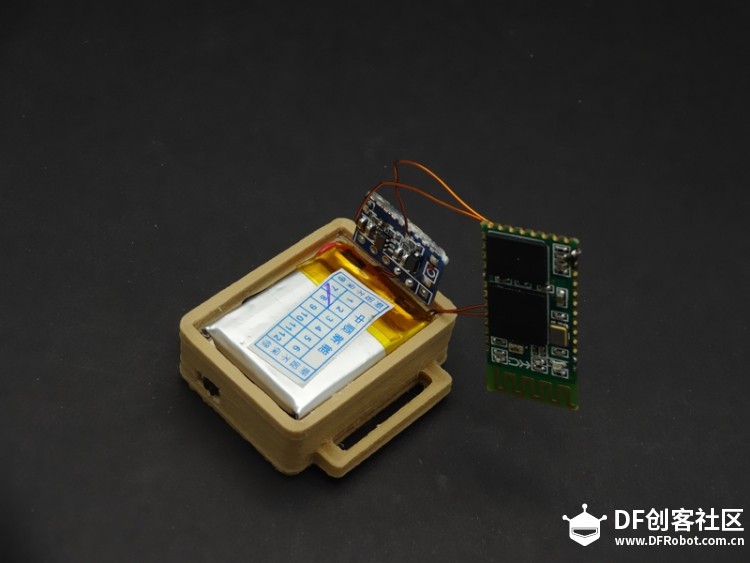

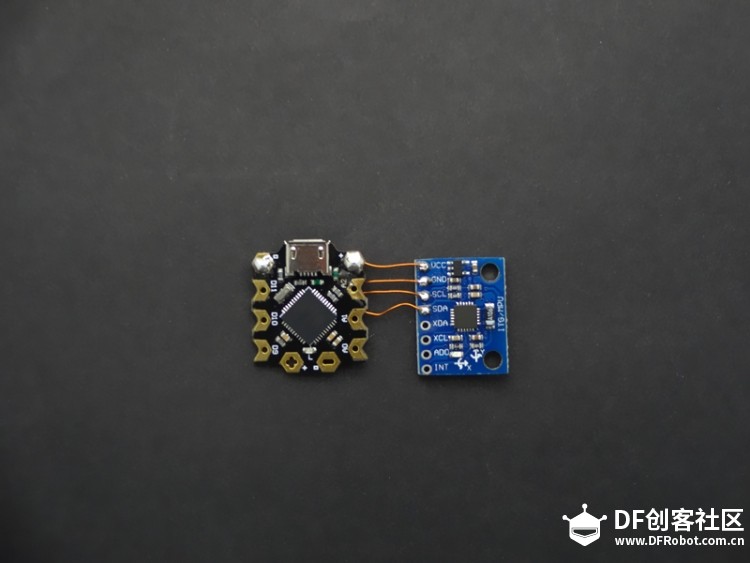

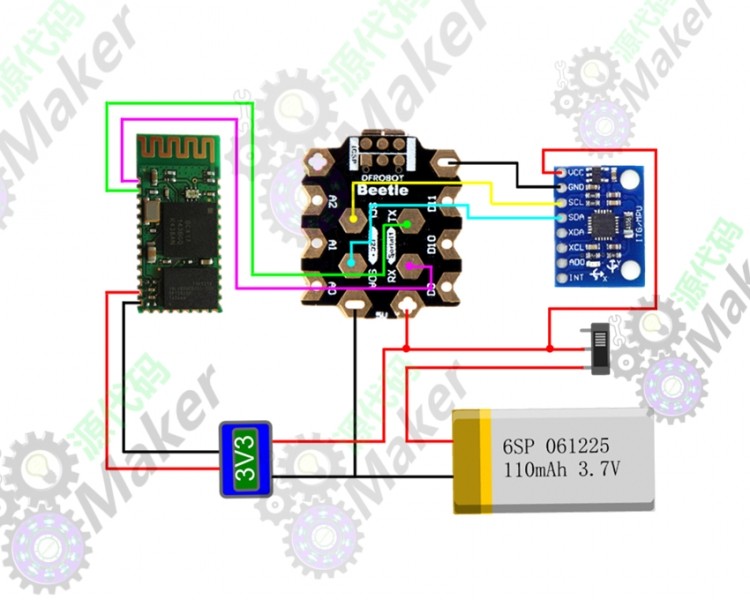

 当智能手机遍布千家万户之后，可穿戴设备逐渐成为消费电子的时尚宠儿，在这领域Apple Watch和小米手环也许你并不陌生，它们的功能都是用户可以记录日常生活中的锻炼、睡眠、部分还有饮食等实时数据，并将这些数据与手机、平板、ipod touch同步，起到通过数据指导健康生活的作用，本次教大家制作的智能手环也是通过传感器来记录我们运动锻炼中卡路里的消耗量供运动参考。  手环外壳我采用木色PLA耗材3D打印而成，为了尽量控制手环的体积厚度，控制方面采用了DFRobot的Beetle控制器，电池采用180mAh的锂电池为手环提供电源，陀螺仪实时监测X、Y、Z轴的运动摆动数据并经过Beetle处理后由蓝牙模块同步到手机APP上，可以通过手机查看时、日、周、月智能手环同步的数据，能量消耗等情况。好了~话不多说，我们直奔主题！ 材料准备 你需要准备一把电烙铁、焊锡、高温胶带、502胶水、一台3D打印机等工具，以及下图所列出的电子元器件材料。  电路主接线图 在我画好的电路图中并没有电池充电接口，那是为了控制手环厚度我直接利用Beetle控制板的USB烧录插口来充电，所以充电时手环开关必须要在“合”位。  制作过程 第一步：进行3D建模，并3D打印出智能手环的外壳。  第二步：焊接手环硬件。 首先用漆包线将MPU6050陀螺仪与Beetle 控制板焊接。  将3.3v降压板、蓝牙模块通过漆包线焊接到Beetle控制板上。   最后依次将锂电池、开关按电路焊接到Beetle控制板上。   第三步：组装。 依次将陀螺仪、Beetle控制板、锂电池、3v3降压板、蓝牙模块装入手环外壳内，各模块间用高温胶带绝缘。    制作外接充电保护，将一段USB充电线焊接到充电保护板上，并将模块装入打印好的外壳内。    最后盖上手环盖子并用少量502胶水压紧粘合，装上收缩带，接口对折用热熔胶粘合。   【注意事项】 智能手环共有两种充电方式，两种都要求手环开关必须在合位才能进行正常充电，多数情况下建议使用第一种充电方式。   第四步：上传手环代码安装手机APP。 智能手环程序代码在教程结尾处可自行下载，开源智能手环手机APP（hardcopy.retroband），运行该APP需要手机安卓4.0系统以上。最后用手机设备蓝牙查找智能手环并配对连接，一个智能手环就做好了。（如果在手机蓝牙扫描设备列表上看不到HC-06模块，就检查蓝牙模块电源引脚或手环电源开关是否正常。）  总结 这款智能手环我使用红色搭配木色的设计外观比较简洁，你可以下载我的模型打印自己喜欢的颜色，当然你还可以根据自己的需求重新设计自己的手环，虽然手环功能还比较简单，但通过自己动手制作一款可穿戴设备还是非常令人兴奋的。再次感谢智能手环开发者贡献的开源APP和源码，使我们更多人可以享受体验开源项目带来的乐趣。  |
