本文是《Arduino For Musicians》第三章的阅读笔记，介绍了电子基础入门知识。文章首先回顾了电路的基本组成，包括9V电池供电、开关功能、电阻的作用以及LED连接时的注意事项。接着详细解释了欧姆定律，并展示了如何使用万用表测量电流、电压和电阻。最后，文章还介绍了串联和并联电路的计算方法。
|

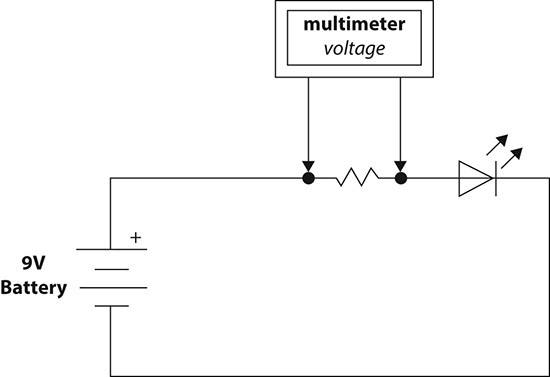

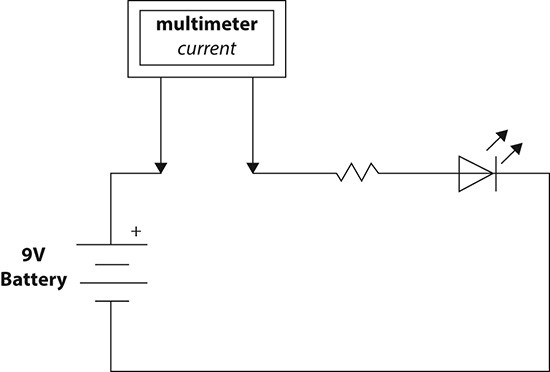

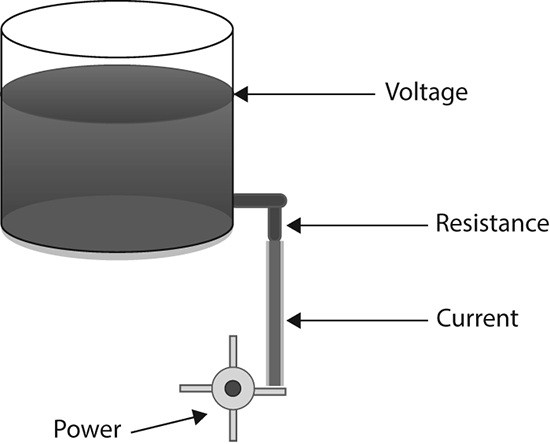

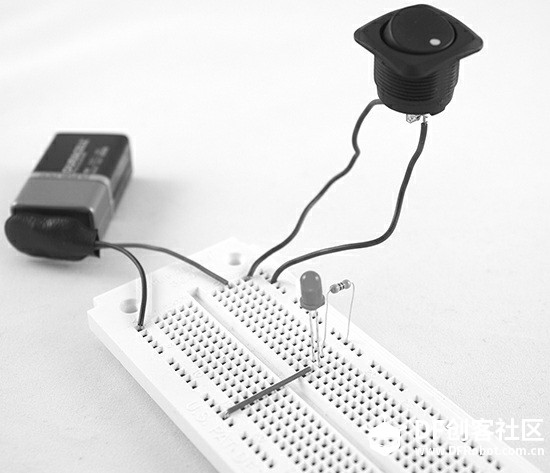

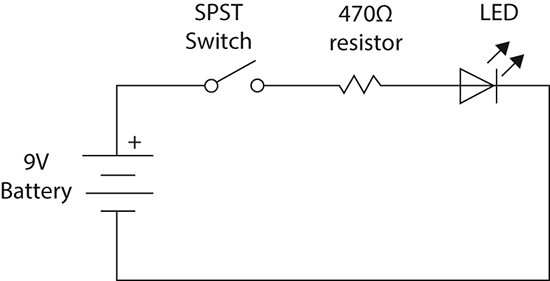

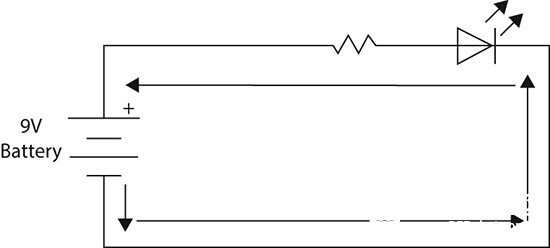

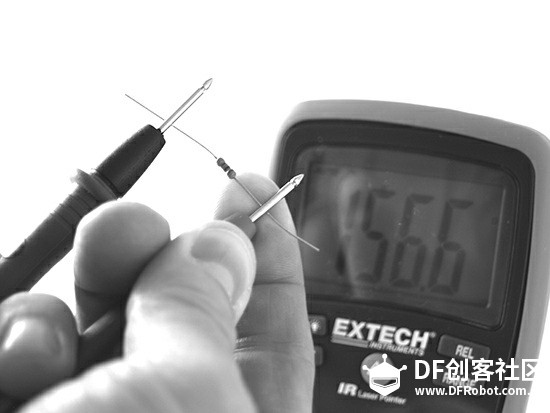

第三章是Introduction to Electronics.. 上半部分内容应该刚好够楼主把初中物理的内容给捡起来 - -  下面这张图 = = 各位应该很熟悉..  下面是实体版：  其中，9V电池是用来给整个电路供电的，电子从负流动到正，闭合电路才能正常工作哦：  然后，开关是用来开关的：  SPST(Single-pole, single-throw) SPDT(Single-pole, double-throw) 电阻（Resister）是用来限流的，保护电路：  LED连接的时候要注意正负极 = = 不要连反。 面包板用来插电路。 接下来欧姆大大登场 - -  就是他提出了欧姆定律。 简明扼要地来说，就是下面这两条适用于自然界万物的规律： V = IR 至于栗子这里就不举了 - - 翻初中物理书去吧 - - 如果我们要测电流或者电压或者电阻，就要用到万用表（Digital Multimeter/DMM），就是下面这货： 测电压：  测电流：  测电阻：  （注意要只能用一只手碰电阻哦） 串联电路： 没图 下面是一条适用于串联电路的自然界规律： R = R1+R2+R3+... 并联电路：  适用于并联电路自然界规律： R = (R1 + R2) / (R1 * R2) 根据上图掐指一算，R = 132Ω 那么问题又来了，电阻怎么看数值？ 四色环在线计算器： http://www.21ic.com/calculator/sehuan.htm 五色环在线计算器： http://www.21ic.com/calculator/5sehuan.htm 滑动变阻器（Potentiometer/Pot）登场：  可以用它来调节LED灯的亮度。 下面是实体图：  如果要防止LED灯正负极连反出现重大事故 - - 可以在LED和电源之间加一个二极管(Diode)来保护电路：  这一章上半部分的内容就是这样……初中物理复习完毕。至于下半部分……我要去问问大神再来梳理笔记了…… 啊楼主去抱大神的大腿……  |
