这是一个使用点阵LED和Arduino制作的卖萌表情包+假唱机器人项目。通过简单的接线和编程，可以实现根据声音变化显示不同表情的效果。主要硬件包括8x8点阵LED(MAX7219)、Arduino pro mini、声音传感器等。项目适合儿童科学实验和STEM教育场景，能够激发孩子的好奇心和动手能力。
|

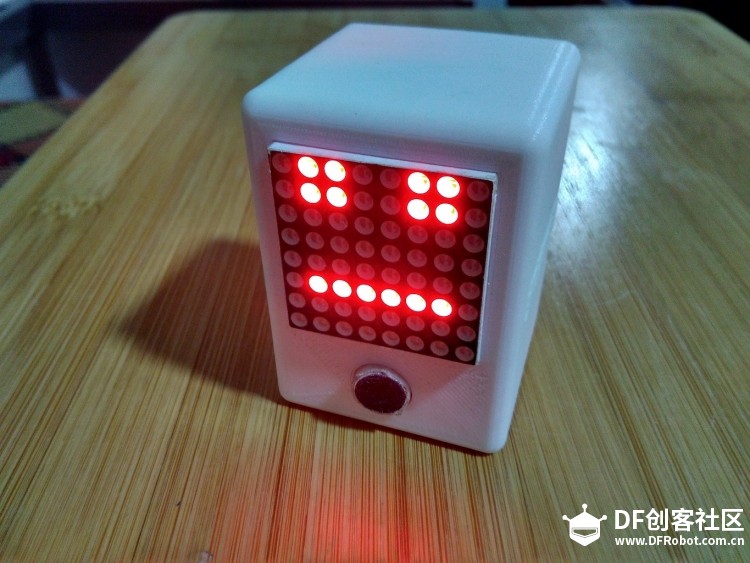

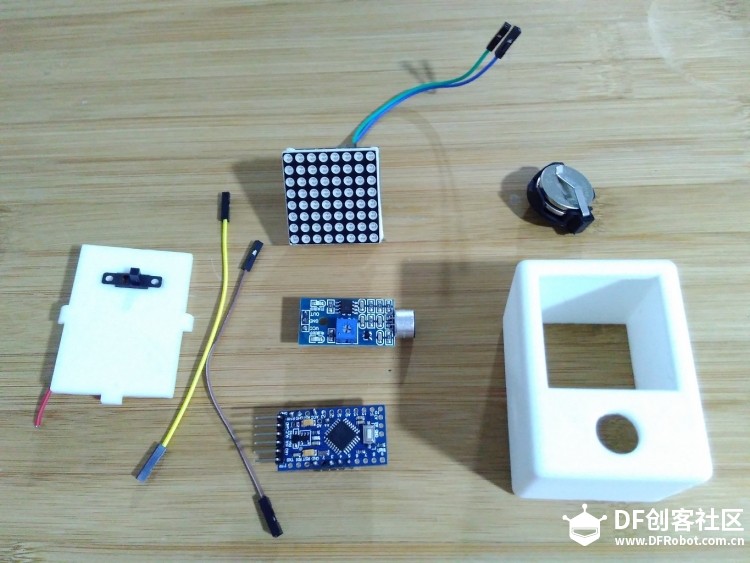

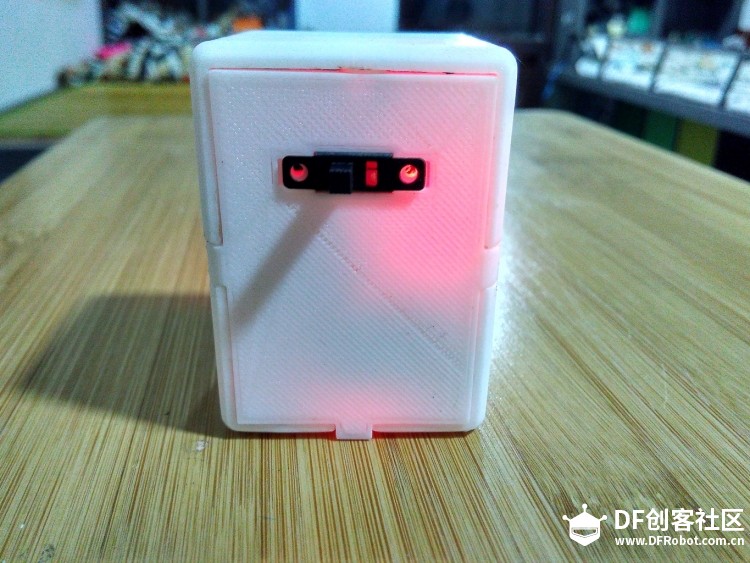

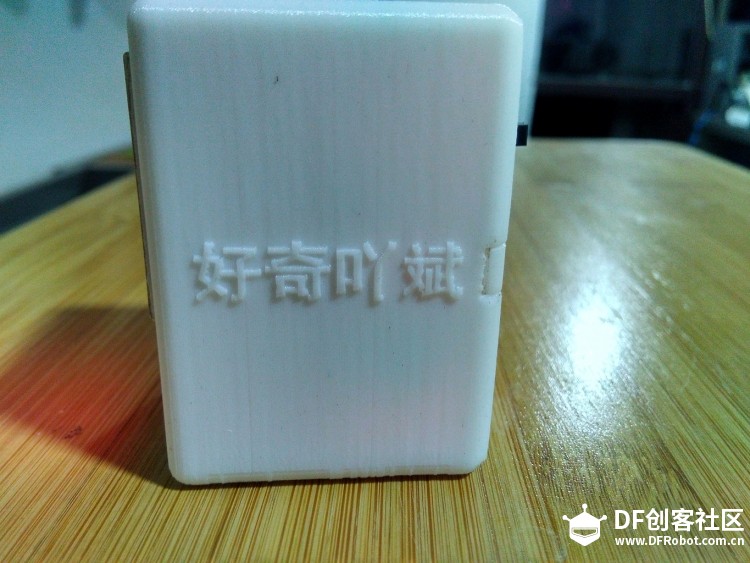

欢迎访问我的个人网站：www.haoqiabin.cn 前段时间在创客群里看到一个用点阵LED屏做的超级萌萌哒的小玩偶，有声音LED屏就会有动画，非常有趣，恰好我有一个点阵LED，于是决定自己也做一个，在instructables上找了下发现真的有这个东西 叫Lip Syncing Robot原版是直接把点阵屏焊上去Arduino pro mini的，我买的那个是用MAX7219驱动，看了一下作者的程序试着改成芯片驱动的，改到一半不会了[x_x]，问了一下作者用MAX7219的程序怎么写，第二天作者回复我了，现在任何一款Arduino都可以做了，还留了许多引脚方便以后添加新功能，不多说了，先看下面的图片和视频吧~~~  正面卖萌  侧面Logo  背面开关 效果视频： 烧录程序测试： 假唱模式： 表情包模式： 有音乐或声音，点阵LED屏的表情就会动，声音越大嘴巴张得越大，没有声音就不开口了卖萌了，哈哈哈 搭配一台MP3小音响在旁边播放的话食用效果更佳[偷笑]，不过后来发现用纽扣电池供电不稳定，大家最好改用小的锂电供电 看完是不是感觉有点萌，想做一只玩，或者想做来送女孩子，女朋友呢，下面就放出怎么做的和一些程序建模文件。 零件：

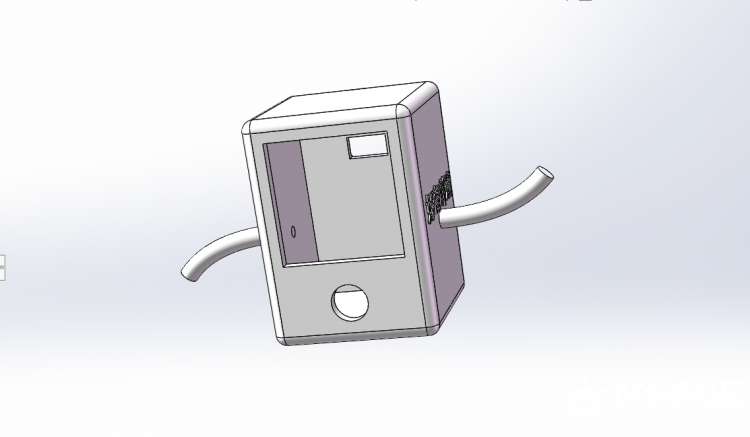

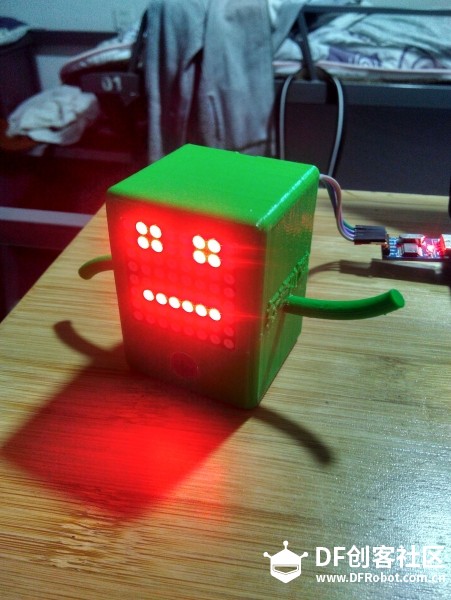

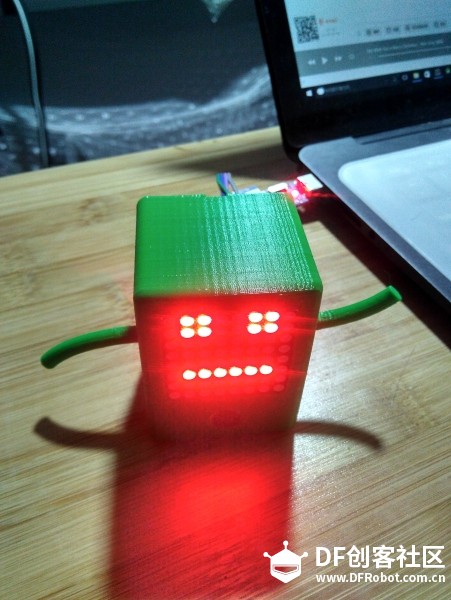

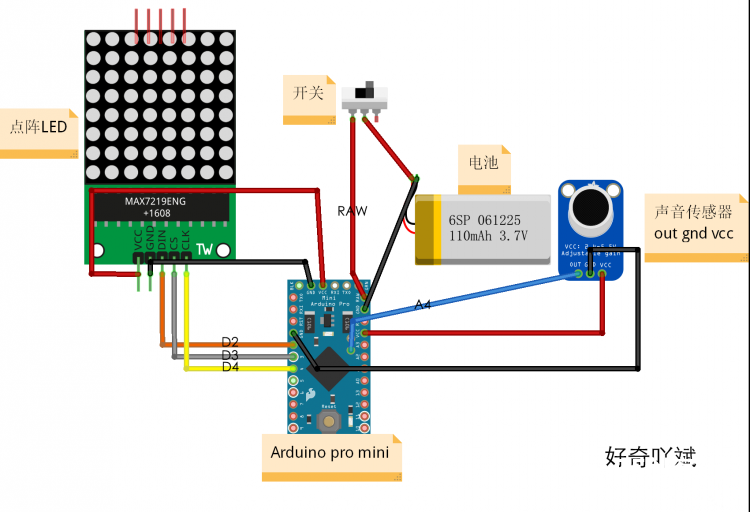

   卖萌表情包.rar外壳文件是Solidwork2016建模的，听说SW文件低版本打不开自己到某宝上选购零件吧，Arduino pro mini需要买一个USB转TTL的模块做程序下载器，第一次玩的要买一个 外壳文件自己找3D打印机打印出来 接线图：  电路按照上图接就ok了，当然你也可以修改程序里的引脚，按自己想的去接。声音传感器把原来的排针去掉，不然装不进外壳 DIN—-D2 C S —-D3 SLK —-D4 OUT—-A4 程序文件.rar里面有两个程序，分别是表情包程序和假唱机器人程序。库文件可以在这里下载 LedControl 下载解压后，用Arduino IDE打开程序烧录进去pro mini就可以去卖萌了。 LED-Matrix-Editor这是个在线编辑点阵LED图案的工具，可以自己改成自己喜欢的图案，然后复制代码到表情包程序里修改表情。 一起做来玩吧。 更新一下，有人反映说没找到程序需要的库文件我打包放上来了！ 库.rar，解压放在libraries文件夹下就可以了------------------------------------------------------------------------------------------------------------------------  2016圣诞节后的一天我又来更新了，我让人把带手的外壳打印出来了(别问我为什么没有脚，哈哈哈)，下面是装好后的图，只不过电源有点问题，大家不要用纽扣电子做电源，不知道为什么不能正常工作，点阵LED一片红色的，听别人说纽扣电子输出电流太小了，应该改用小锂电。     |
学习学习，谢谢分享。
学习学习，谢谢分享。
Arduino:1.6.3 (Windows 7), 板子："Arduino Uno"
matrix_led.ino: In function 'void loop()':
matrix_led.ino:111:24: error: invalid conversion from 'const byte* {aka const unsigned char*}' to 'byte* {aka unsigned char*}' [-fpermissive]
matrix_led.ino:100:6: error: initializing argument 1 of 'void displayImage(byte*)' [-fpermissive]
編譯時發生錯誤
matrix_led.ino: In function 'void loop()':
matrix_led:111: error: invalid conversion from 'const byte* {aka const unsigned char*}' to 'byte* {aka unsigned char*}' [-fpermissive]
matrix_led:100: error: initializing argument 1 of 'void displayImage(byte*)' [-fpermissive]
invalid conversion from 'const byte* {aka const unsigned char*}' to 'byte* {aka unsigned char*}' [-fpermissive]
报告将会包含更多的信息
"在编译时，输出详细信息"
在 文件>首选项 中启用
请问报错啥意思/如何解决？
