3D打印手机充电发电机
2016-11-264.7万
精华项目
AI 快速预览详细
本文介绍了如何通过3D打印技术和步进电机设计一个手摇式充电器。项目中使用了步进电机作为发电机,并通过8个二极管组成的整流器将交流电转化为直流电。控制系统采用MOS管开关电源和PID控制算法来稳压。此外,还设计了一个1:5的人字形齿轮组合来提高发电效率。最终测试结果显示,该充电器能够在手摇过程中稳定输出电压,满足紧急情况下的手机充电需求。
|

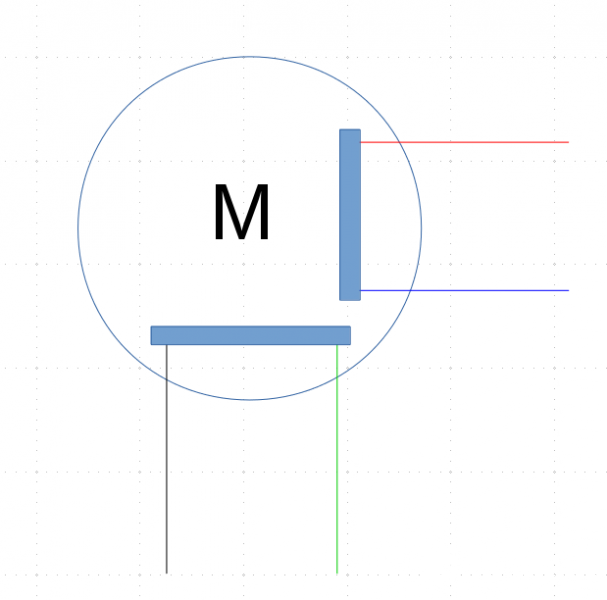

在有些时候,经常会发生手机没电但是又无法为其充电的尴尬情况。于是我想着做一个手摇式充电器来给手机充电。 1.发电机 把电动机反过来用就是发电机!我手头有一个步进电机,步进电机本身输出力矩就挺大的,因此反过来做发电机使用,应该还是可行的。以下就是一个步进电机的简单示意图:

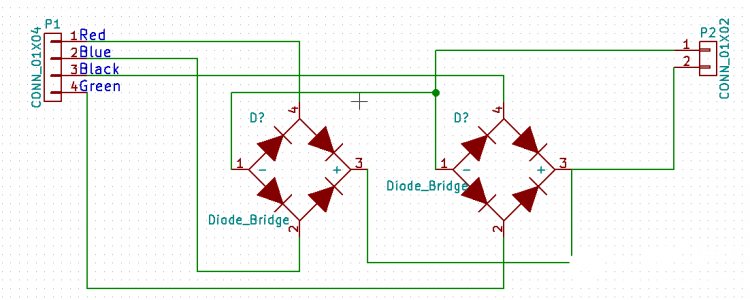

图中红蓝线和黑绿线各自组成一个电机的系统,于是可以用8个二极管组成两个整流器将交流转化为直流电。如下图:

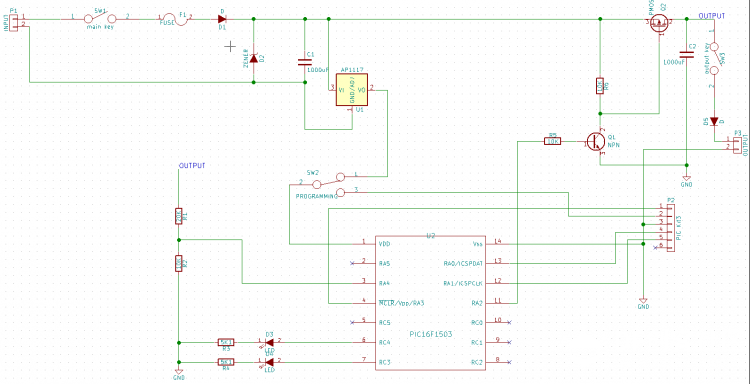

2 控制系统电路图 为了保证电能转化效率,我决定用MOS管设计一个开关电源。然后再用一个微处理器实现PID控制算法来稳压。以下是电路图:

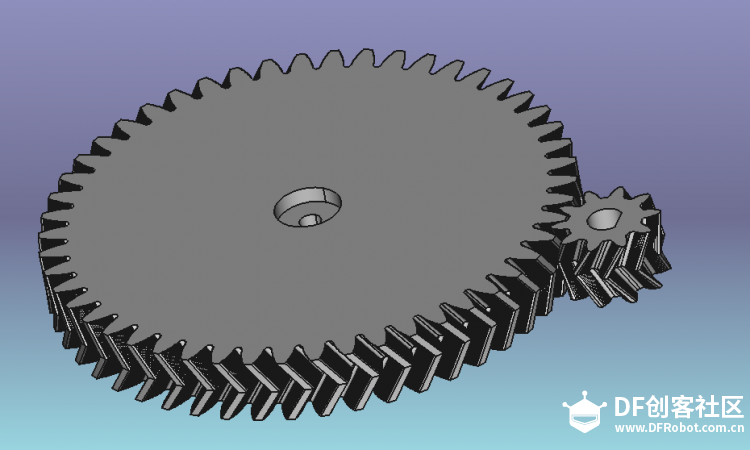

在电路的输入端我用了一个热熔断保险丝和齐纳二极管,防止电压突然过大或者短路。然后7805作为线性稳压器,后面用一个PNP三极管1815和PMOS管做为开关给电容C2充电。然后反馈信号由AD转化输入口接入微处理器PIC16F1503。 3 设计发电机支架 接下来需要一个齿轮构成的加速器和支架来构成发电机。于是我设计了一个1:5的人字形齿轮组合:

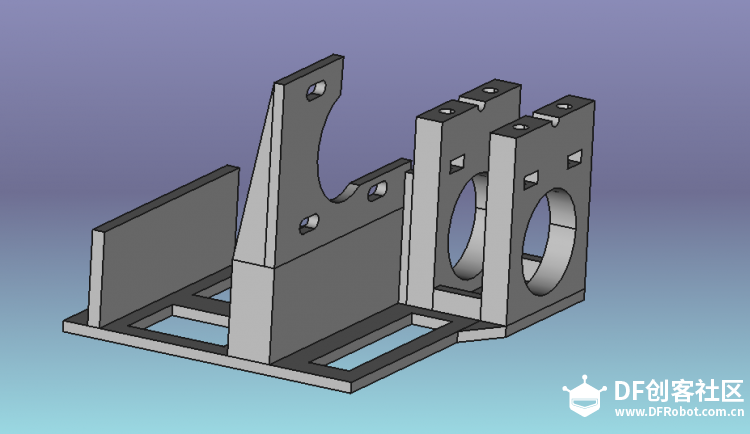

一般情况下人字形齿轮制造困难,但是性能却非常好。比如齿轮面上的压强啊,齿轮的轴向力啊等等都会带来很大优势。但是,由于我可以用3D打印,所以这就无所谓制造困难了。 接下来是发电机支架

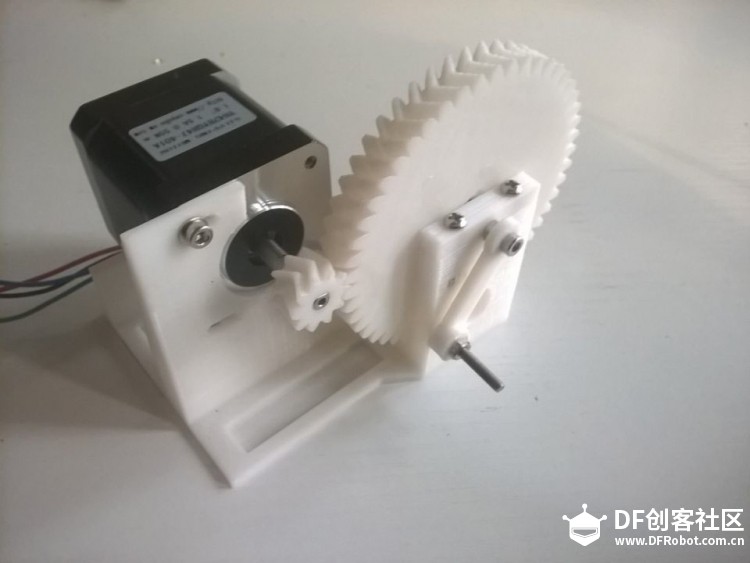

4 打印装配 打印完成,并组装好:
以下是电路图实物:
5 测试 我编好代码后,用示波器测充电时候的输出波形。示波器图形如下:
图中上面的黄线是输出,红色的是控制PWM信号。可以看见充电时的电压还是能够基本保持稳定,pwm信号也能够实时自我调整。 最后,上动图:
|














另外请教下齿轮的设计软件是什么?
