如何用继电器遥控控制相机的快门？

这个想法很好，启发了我

感觉题主这个idea好棒 - -

这个应该是继电器模块，帖子说的挺详细的了， 用2个817光耦和几个电阻电容组装两个电子开关，快门选择继电器(Relay)，这样7通道每拨一下，PIX的AUX5口就会输出一个短时间的高电平用来触发快门。
继电器的原理就是一个开关的作用，你给S一个高电平(7通道)，他的阀门就往一边闭合(AUX5输出高电平)，你给S一个低电平，他的阀门就往另一边闭合(不触发快门)

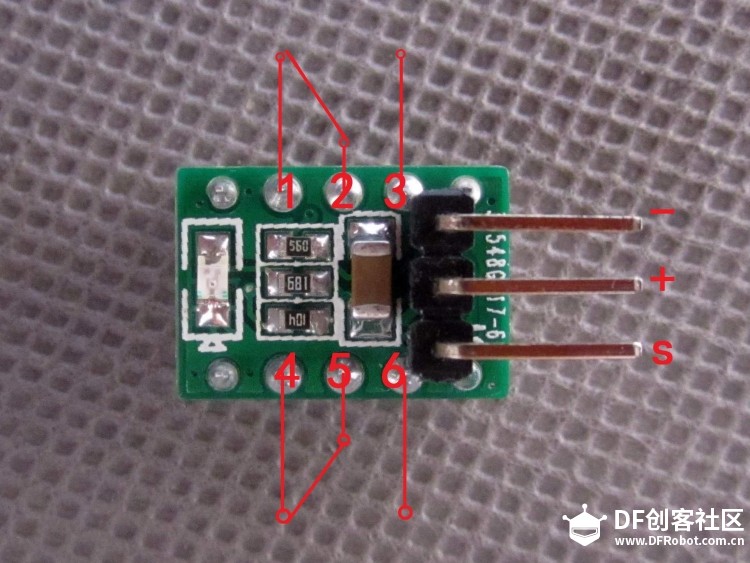

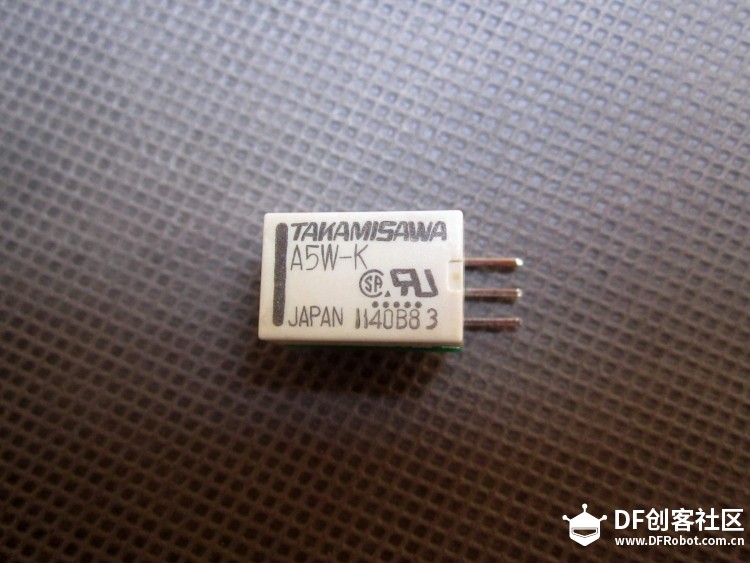

怎么diy跟下面这个一样的东西，里面的元件是什么？


https://item.taobao.com/item.htm?spm=a230r.1.14.16.7OvOeO&id=535441059925&ns=1&abbucket=9#detail

每次飞机上电都要开相机、开录像，由于相机挂在云台上，这两个按钮还不太容易按，于是想看看能不能改造一下。
原理很简单，就是把电源按钮、快门按钮用引线接出来，用电子开关控制。

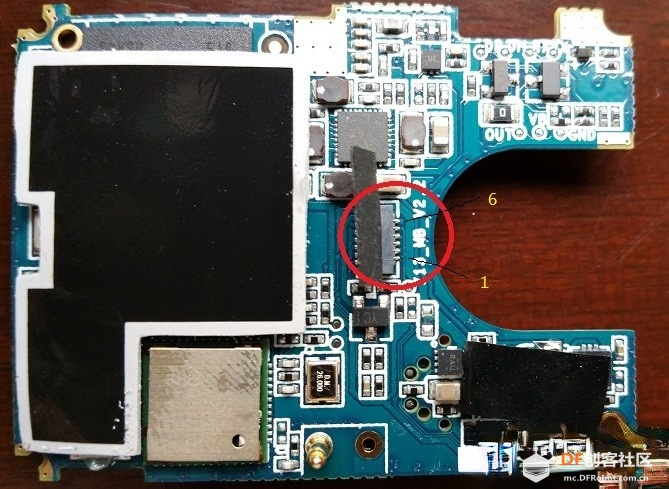

拆出相机主板（网上有拆机教程，小心别把快门排线扯断了），找到按钮排线插扣，经测量排线插口背后6个触点，1是快门、2-4是地线、5是电源（模式切换）按钮:

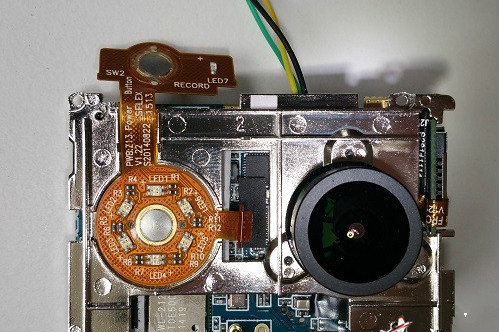

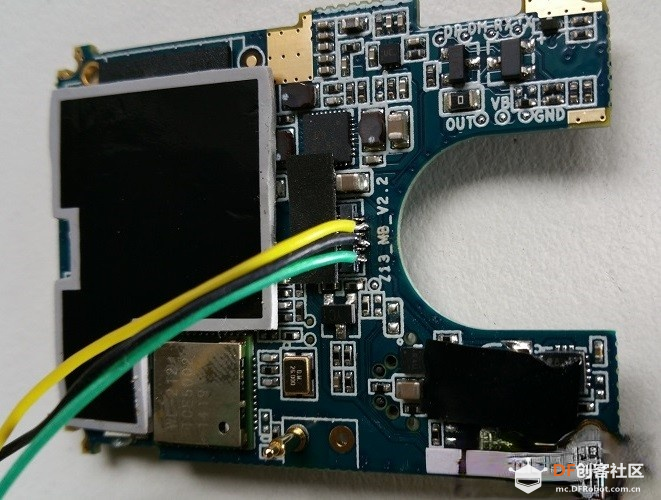

焊上3根又细又软的硅胶线，装回镜头组件：

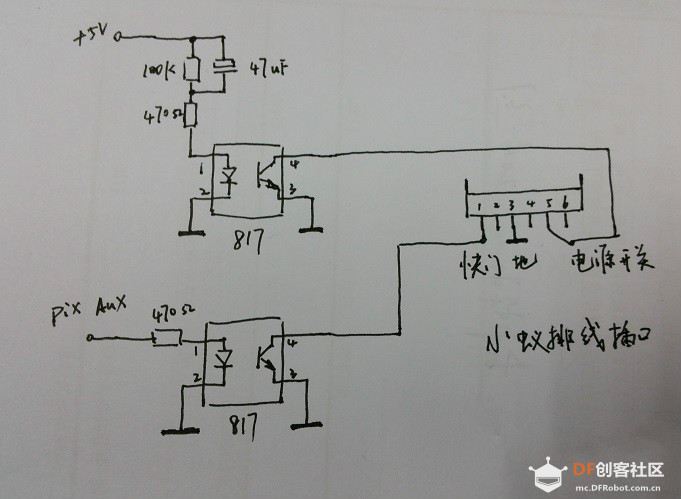

用2个817光耦和几个电阻电容组装两个电子开关，电路图如下，快门触发我用的是PIX的AUX通道，在扩展参数页里选择7通道为相机快门，然后在相机和云台设置里，快门选择继电器(Relay)，这样7通道每拨一下，PIX的AUX5口就会输出一个短时间的高电平用来触发快门。也可以在某宝上买个电子开关，直接接在遥控接收机某个通道上实现快门触发。

电子开关用洞洞板焊好，粘在电池舱内，就成这个样子了：

装上飞机测试


抛砖引玉，其实用Arduino控制可以实现更强大的功能。
BUG修正：发现长时间断电后，第一次上电相机不会自动启动，经试验把47uf电容换成1500uf就没问题了。

这个是用在航模上的。
