Arduino PM2.5 & CO2 室内空气质量检测

#include <Arduino.h>
#define LENG 31   //0x42 + 31 bytes equal to 32 bytes
unsigned char buf[LENG];
unsigned char hexdata[9] = {0xFF, 0x01, 0x86, 0x00, 0x00, 0x00, 0x00, 0x00, 0x79}; //Read the CO2 gas density command /Don't change the order
long hi, lo, CO2;
int PM2_5Value = 0;       //define PM2.5 value of the air detector module

#include <LiquidCrystal.h>
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);        // select the pins used on the LCD panel


void setup()
{
  Serial1.begin(9600);   //PM2.5 串口1

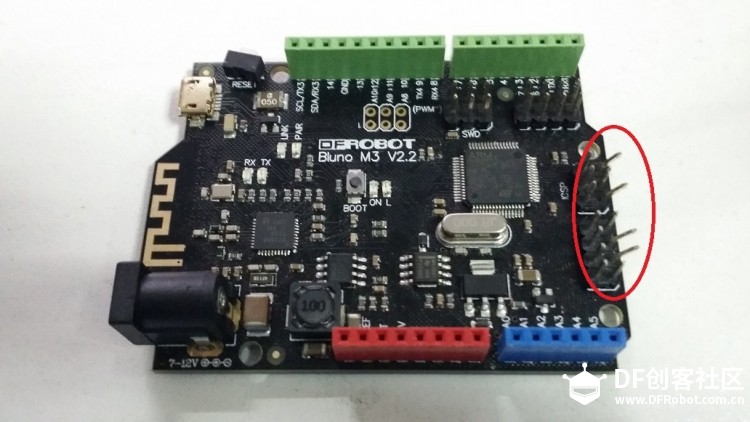

  Serial5.begin(9600);    //CO2 串口5     使用UNO和Leonardo的童鞋可以用软串口
  Serial1.setTimeout(1500);    //设置超时时间为1500毫秒（大于传感器传送数据周期1秒）
  lcd.begin(16, 2);              // LCD 初始化
}

void loop()
{

  //CO2 value
  Serial5.write(hexdata, 9);

  for (int i = 0, j = 0; i < 9; i++)
  {
    if (Serial5.available() > 0)
    {

      int ch = Serial5.read();

      if (i == 2) {
        hi = ch;    //High concentration
      }
      if (i == 3) {
        lo = ch;    //Low concentration
      }
      if (i == 8) {
        CO2 = hi * 256 + lo; //CO2 concentration
      }
    }
  }

  //PM2.5


  if (Serial1.find(0x42)) {  //检测到0x42时，开始读取
    Serial1.readBytes(buf, LENG);

    if (buf[0] == 0x4d) {
      if (checkValue(buf, LENG)) {
        PM2_5Value = transmitPM2_5(buf); //count PM2.5 value of the air detector module
      }
    }
  }

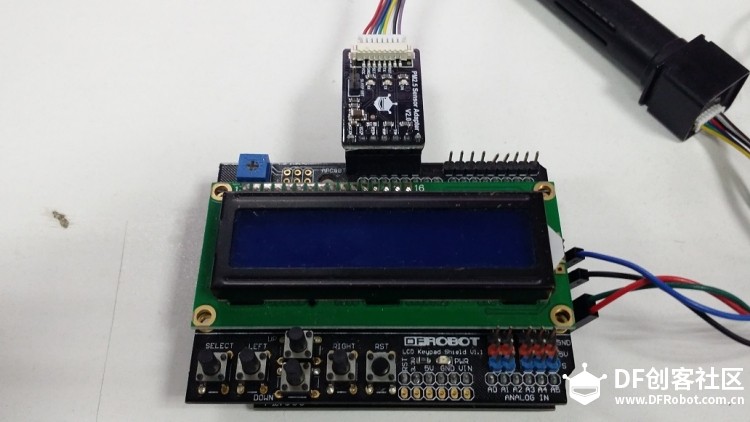

  // LCD显示

  static unsigned long OledTimer = millis();
  if (millis() - OledTimer >= 1000)
  {
    OledTimer = millis();

    lcd.setCursor(0, 0);                   // set the LCD cursor   position

    lcd.print("PM2.5: ");
    lcd.print(PM2_5Value);
    lcd.println(" ug/m3   ");
    lcd.setCursor(0, 1);                   // set the LCD cursor   position
    lcd.print("CO2:   ");
    lcd.print(CO2);
    lcd.print(" PPM   ");

  }

}
char checkValue(unsigned char *thebuf, char leng)
{
  char receiveflag = 0;
  int receiveSum = 0;

  for (int i = 0; i < (leng - 2); i++) {
    receiveSum = receiveSum + thebuf;
  }
  receiveSum = receiveSum + 0x42;

  if (receiveSum == ((thebuf[leng - 2] << 8) + thebuf[leng - 1])) //check the Serial1 data
  {
    receiveSum = 0;
    receiveflag = 1;
  }
  return receiveflag;
}

//transmit PM Value to PC
int transmitPM2_5(unsigned char *thebuf)
{
  int PM2_5Val;
  PM2_5Val = ((thebuf[5] << 8) + thebuf[6]); //count PM2.5 value of the air detector module
  return PM2_5Val;
}
复制代码

上传成功，等待15s后，PM2.5开始有数据，室内空气还不错，就是二氧化碳浓度有点高（如果CO2浓度一上来是65536，点一下复位先。）

魔都当天的PM2.5浓度如下图 ，上午从190掉到180了。（昨天上午）

拿到窗边，5秒不到CO2是下来了，但这PM2.5，看着好想搬家啊！



总结：PM的精度还阔以，CO2除了有点贵外没啥缺点，哈几口气差不多能到30000多，NDIR的检测方式在响应速度上确实有点慢，虽然官网给了90s，但还是有点不能忍。
