【背景】
      因工作需要单片机测试Capella Micro公司的CM32181数字环境光线传感器, 一块小PCBA。
此芯片为3.3V供电和3.3V I2C总线，支持polling和interrupt双模式操作。
此芯片在Arduino圈较少见，调试OK后顺便整成了一个Arduino驱动库上传到github上
方便大家使用。很希望以后能有更多的人为Arduino兼容丰富芯片做努力!
【驱动库github地址】
      https://github.com/ShineHua2017/CM32181_arduino

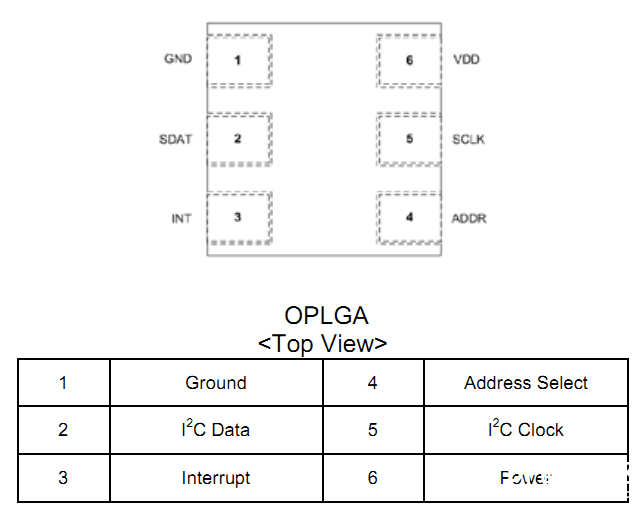

【芯片Data Sheet地址】
      http://www.ibselectronics.com/ibsstore/datasheet/CM32181A3OP.pdf
针对CM32181数字光线传感芯片开发的Arduino驱动库图1

【调试环境】
      UNO x 1
      5V-3.3V IO电平转换板(需要SCL,SDA两路) x 1
      4.7K电阻(SCL,SDA上拉用) x 2
      芯片传感器PCBA的FFC接口转排针小板 x 1
针对CM32181数字光线传感芯片开发的Arduino驱动库图3

【示例代码】
[mw_shl_code=c,true]/* Arduino demo code for control Light Sensor chip -- CM32181
* Setup chip on polling mode and read Lux value
*
* The circuit:
* Ardunio          CM32181
*    SDA <--->    SDA
*    SCL <--->    SCL
*
* library coding based on TWI library
*
* Written by Shine Hua
* Email Address: 20497409@qq.com huashine2013@gmail.com
*
*/

#include <CM32181_arduino.h>
//CM32181 ADDR pin pull high to select address 0x48
//or low to select address 0x10

CM32181 cm(0x10);  //when  ADDR pin connect GND

void setup() {

  boolean error = false;
  uint16_t chip_id = 0;
  //uint16_t chip_status = 0;

  Serial.begin(9600);

  error = cm.init_chip();
  if(error == false){
Serial.println("Not found chip device or init error!");
while(true)
{}
  }

  chip_id = cm.get_chip_ID();
  if(chip_id != 0x81){                      //chip ID must be 0x81
Serial.println("unknown chip!");
while(true)
{}
  }

  //chip_status = cm.get_chip_status();
  //error = cm.powerdown_chip();
  //error = cm.powerup_chip();

}

void loop() {

  uint16_t get_data = cm.read_sensor_raw();    //This is sensor raw data, not lux value. you need trans.
  String desc = "LUX raw data:";
  desc += get_data;
  Serial.println(desc);
  delay(5);

}[/mw_shl_code]
【细节部分】
针对CM32181数字光线传感芯片开发的Arduino驱动库图4

开发

相关帖子

评论(3)

gavin yang

thank you very much for sharing
original electronic componentsTI
STMicroelectronicsST

iooops

哇测光 = =

微笑的rockets

是lux值吗？准确吗？校准过吗？还是就是普通的数值。

微笑的rockets回复ShineHua2017

有点厉害的。了解了。
感谢你的详细的回复。
也就是说如果用这个传感器，我可以做一个测光计。配合提供的iso、光圈、快门，就可以做一个了。

作者

回复微笑的rockets

输出的值 x 0.042就可以得到真实的光照度Lux ~! :)
datasheet里有讲CM3218输出是raw data值 0~65535并不是Lux值
换算公式如下： Lux = 分辨率 × step
这个step就是CM3218输出的raw data，而分辨率根据设定寄存器的不同ALS_SM灵敏度，ALS_IT 积分时间，PSM省电模式，对应不同值，datasheet里有对应表格可查
我的library里初寄存器初始化状态为ALS_SM = 01 ALS_IT = 0000 PSM = 00 则分辨率为0.042
抱歉ALS_IT设成1100datasheet里查不到，我github刚有更新了库文件设为为0000
