零基础新手 · 用Arduino和1602屏制作电子温湿度计

:)
本人为一中年电子小白，所学专业与电子完全不沾边。小时候唯一鼓捣电子元器件的就是大一（96年）开始给人攒PC机赚钱，到大三发现通过所学专业炒更更赚钱时果断扔了螺丝刀。这次接触Arduino是因为上小学三年级的儿子学校教机器人，为了辅导儿子而买了点板子和零件。拆开包装的一瞬间找到了21年前攒机的感觉，遂。。。自己试着玩儿起来。
平常工作忙，在论坛上一直潜水。这周末正好没应酬没加班，就开始了自己的探索之旅。

所用部件：
1、Arduino UNO 一个
2、DHT-11温湿度感应器一个
3、1602显示屏一个
4、面包版一个
5.杜邦线一大把
5、202 2K电位器一个

工作流程：
1、先上网翻帖子，找到别人详细的教程。最终选中了DFRobot上的一篇。根据上面的连线图把自己的零件照猫画虎的连接了起来。
2、把论坛帖子上的代码copy过来，直接校验、上传。
3、发现失败了！！！串口监视器能显示湿度、温度，但是在1602屏幕上啥都没有！
3、再次翻帖子，多找了几个教程，最后根据自己无限的自学能力总结了一下各帖子代码，自行组合了一套新代码（在这里手动佩服自己）。最终搞定！1602屏幕和串口监视器上都能显示数据了！

以下是部件被组装起来的样子

加一张手画的示意图:)
零基础小白用Arduino和1602屏做的的电子温湿度计图13

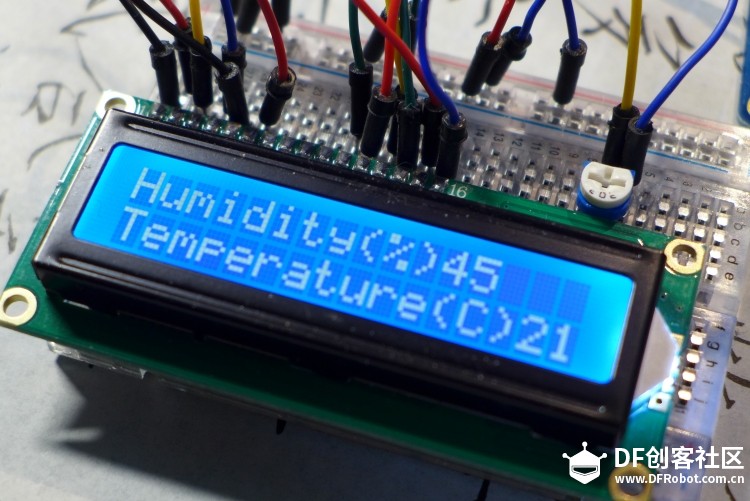

先来个数据显示^o^
零基础小白用Arduino和1602屏做的的电子温湿度计图2

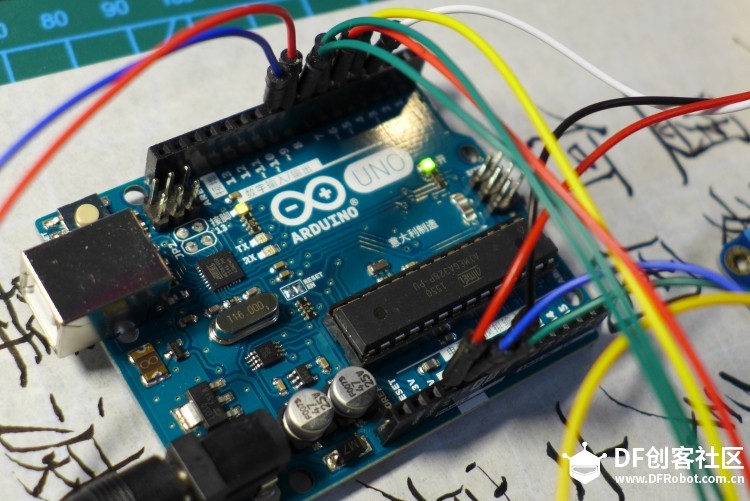

1、Arduino UNO
零基础小白用Arduino和1602屏做的的电子温湿度计图1

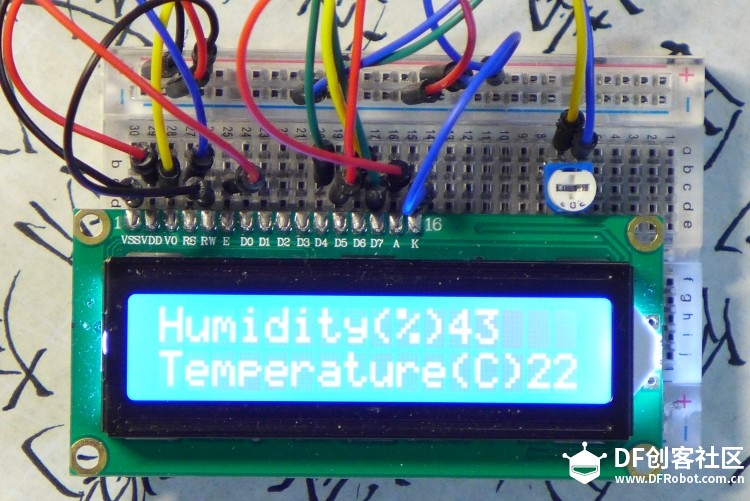

2、插在面包板上的1602显示屏

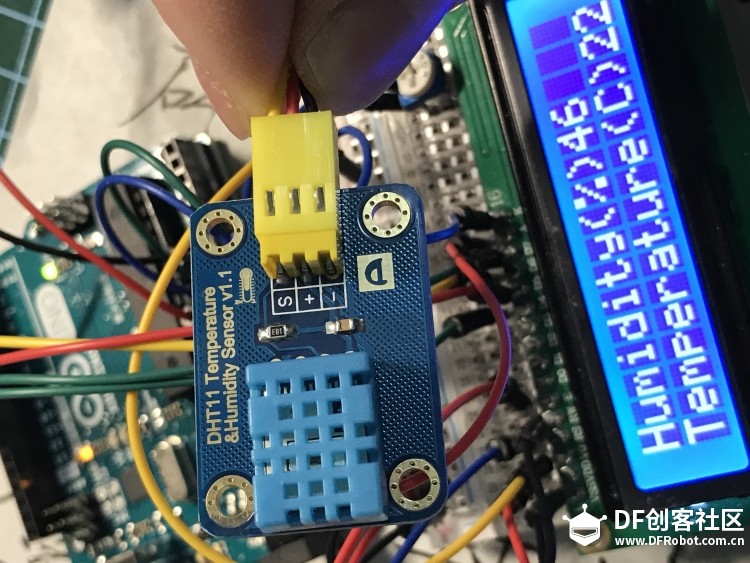

3、DHT-11温湿度感应器
零基础小白用Arduino和1602屏做的的电子温湿度计图3

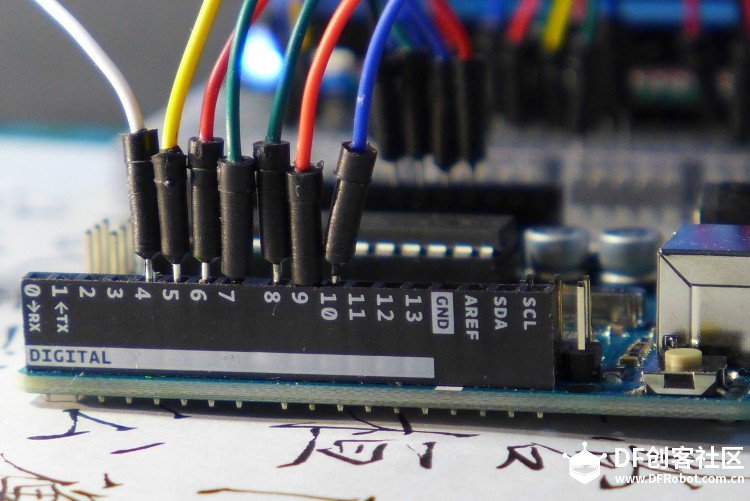

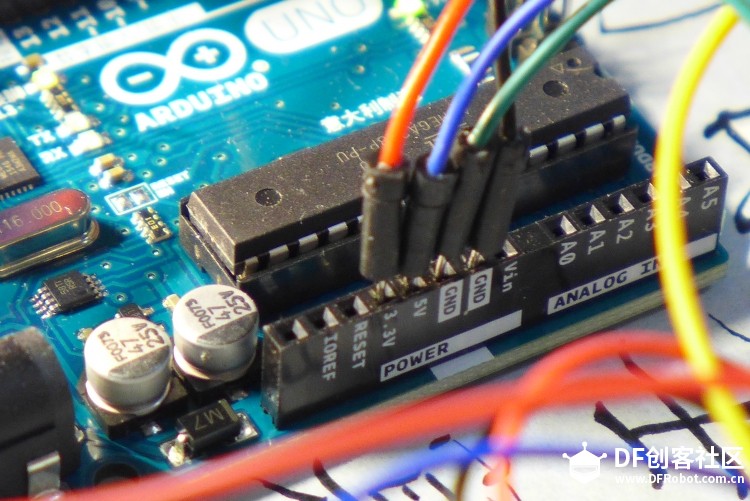

4、杜邦线连接

这里说一下，很多帖子上的电位器连线都是三根，可是我用三线连接永远是不能显示文字的，当我拔掉左边杜邦线时就正常了。小白求问：这是为啥啊？？？

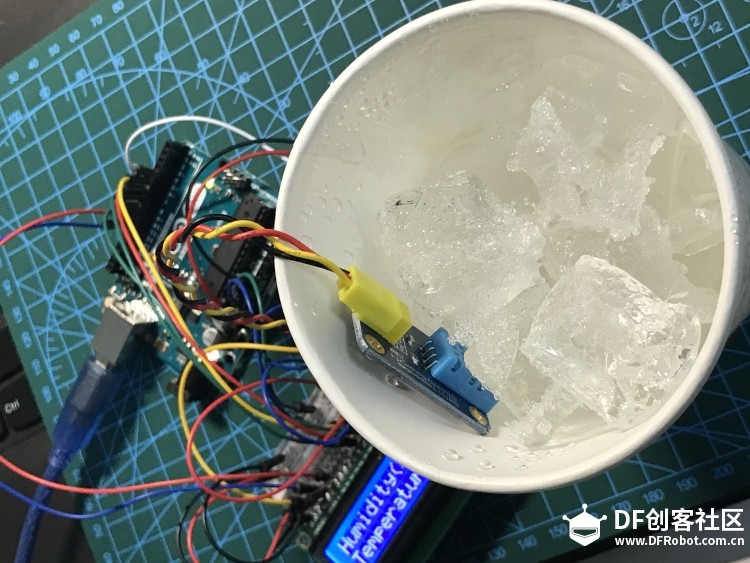

5、放到冰桶里虐待
零基础小白用Arduino和1602屏做的的电子温湿度计图7

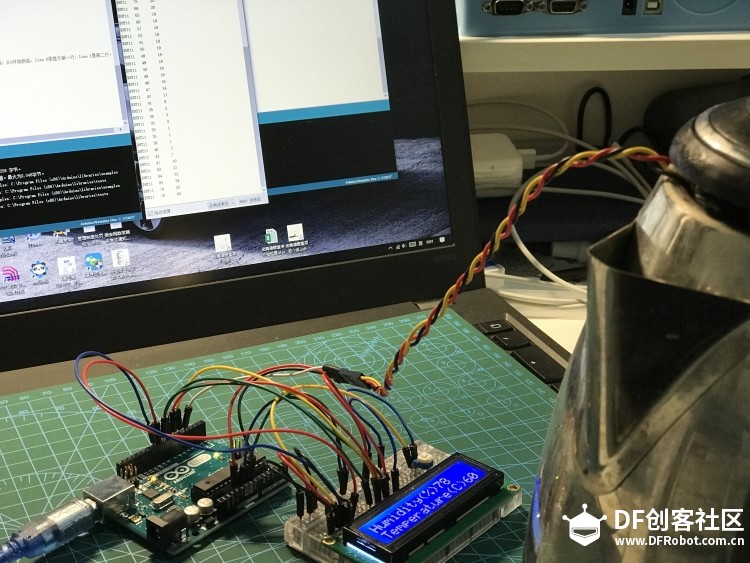

6、放到烧水壶里继续虐待
零基础小白用Arduino和1602屏做的的电子温湿度计图8

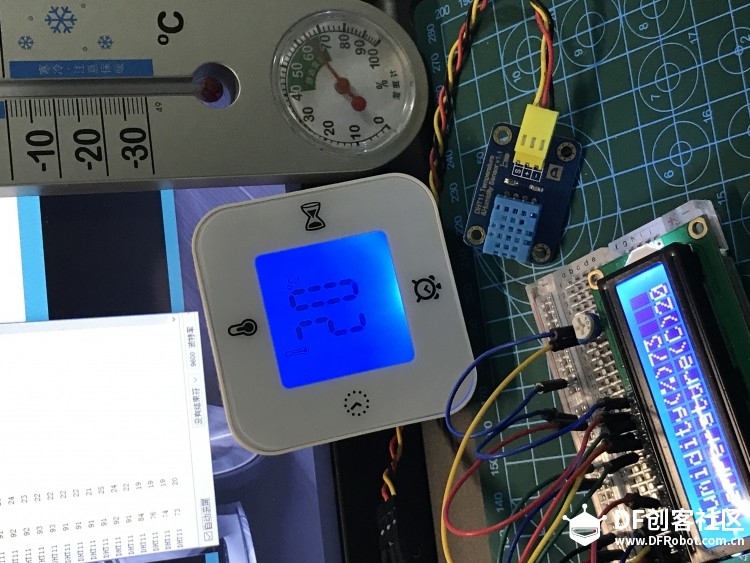

7、数据校验

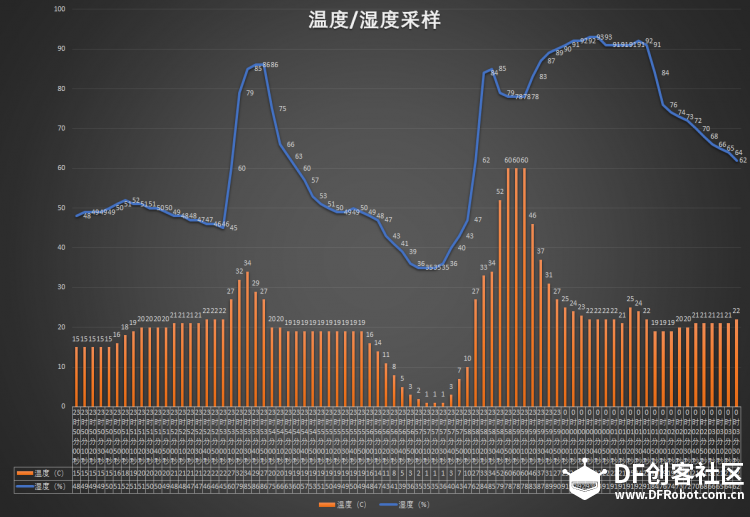

8、收集数据并用Excel做表格
零基础小白用Arduino和1602屏做的的电子温湿度计图10

9、最后来张全家福

以下是自己组合了三个教程的代码：

#include <LiquidCrystal.h>
//LiquidCrystal lcd(12,11,5,4,3,2);  //定义脚位
LiquidCrystal lcd(10,9,7,6,5,8);  //定义显示屏接脚位
#include <dht11.h>
#include <Wire.h>
dht11 DHT;
#define DHT11_PIN 4
void setup()
{
  lcd.begin(16,2); //设置LCD显示的数目。16 X 2：16格2行。
Serial.begin(9600);// 设置串口波特率9600
//串口输出”Type, status, Humidity(%), Temperature(C)”
Serial.println("Type,\tHumidity(%),\tTemperature(C)");
}
void loop()
{
int chk;//chk用于存储DHT11传感器的数据
Serial.print("DHT11 \t");
//读取DHT11传感器的数据
chk = DHT.read(DHT11_PIN);
switch(chk)
{
caseDHTLIB_OK:
Serial.print("OK,\t");
break;
caseDHTLIB_ERROR_CHECKSUM:
Serial.print("Checksum error,\t");
break;
caseDHTLIB_ERROR_TIMEOUT:
Serial.print("Time out error,\t");
break;
Serial.print("Unknown error,\t");
break;
}
//串口显示温湿度值
Serial.print(DHT.humidity,1);
Serial.print("\t");
Serial.println(DHT.temperature,1);
//  lcd.setCursor(0,1);  //将闪烁的光标设置到column 0, line 1 (注释：从0开始数起，line 0是显示第一行，line 1是第二行。)
//  lcd.print(millis()/1000); //开机后屏幕现实以秒几时的时间
lcd.setCursor(0,0);
lcd.print("Humidity(%)");//在lcd第一行显示"Humidity(%)"
lcd.print(DHT.humidity,1);
lcd.setCursor(0,1);
lcd.print("Temperature(C)");//在lcd第二行显示"Temperature(C)"
lcd.print(DHT.temperature,1);
delay(1000);
}

好了！帖子写完！
查熊孩子期末考试成绩去了!

2017.01.14
