可触发拍照的摄像头
2017-01-157.2万
精华项目
AI 快速预览详细
本文介绍了一个基于DFRobot Beetle控制器和人体红外热释电运动传感器的可触发拍照监控器项目。项目详细介绍了硬件清单、结构建模、电路连接及代码编写。通过人体红外热释电传感器监测信号，向串口发送数据，启动摄像头拍摄并保存图像。适合零基础新手，无需复杂编程技能即可完成。
|

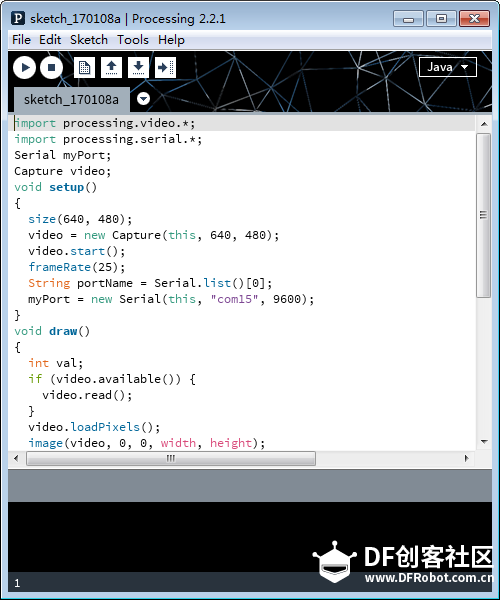

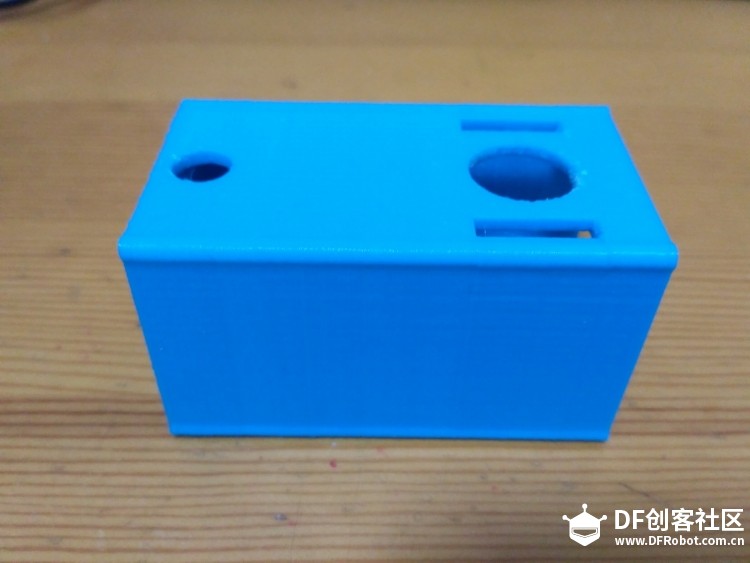

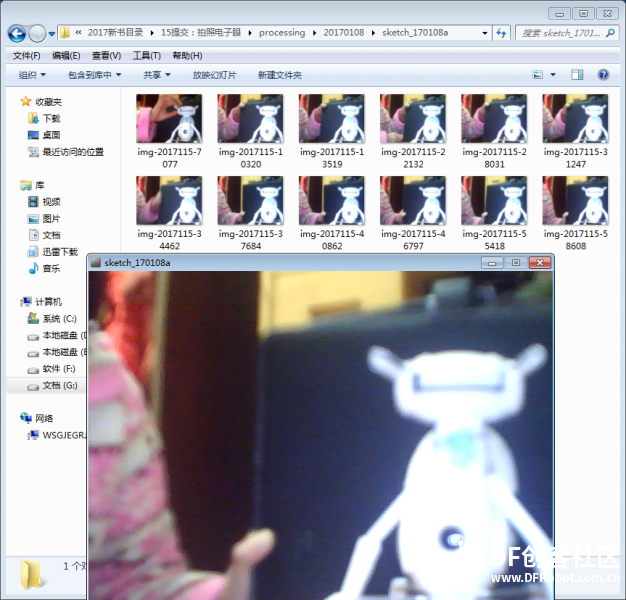

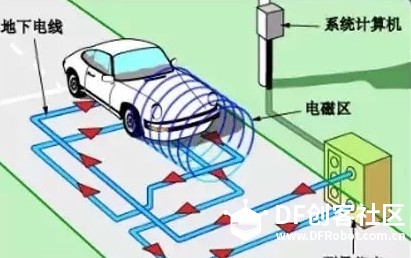

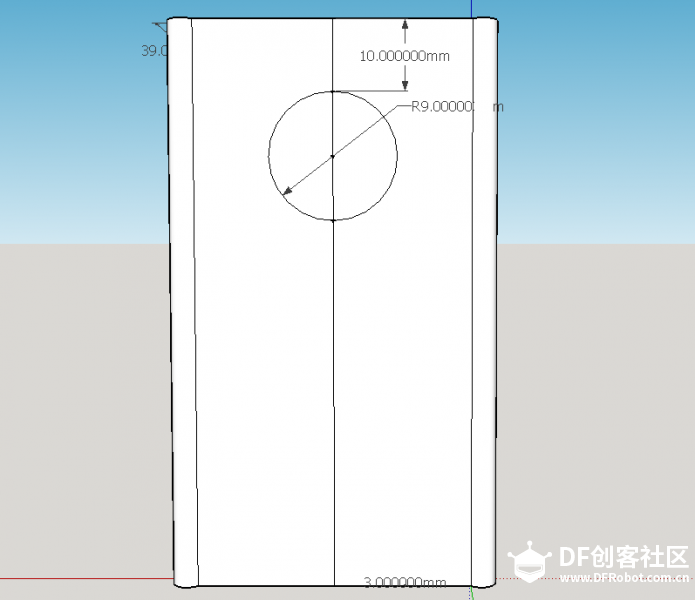

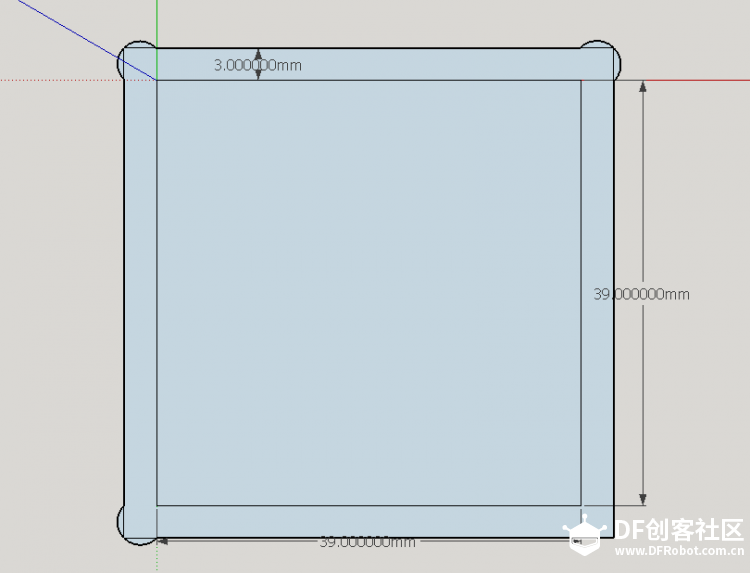

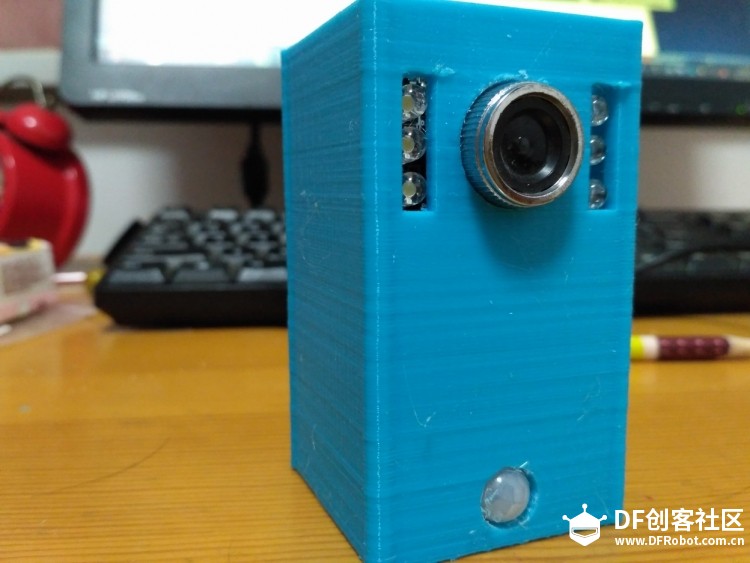

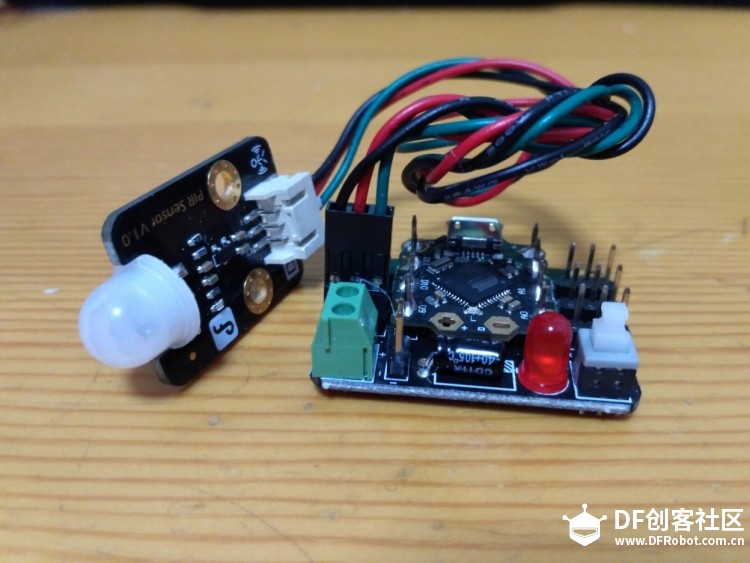

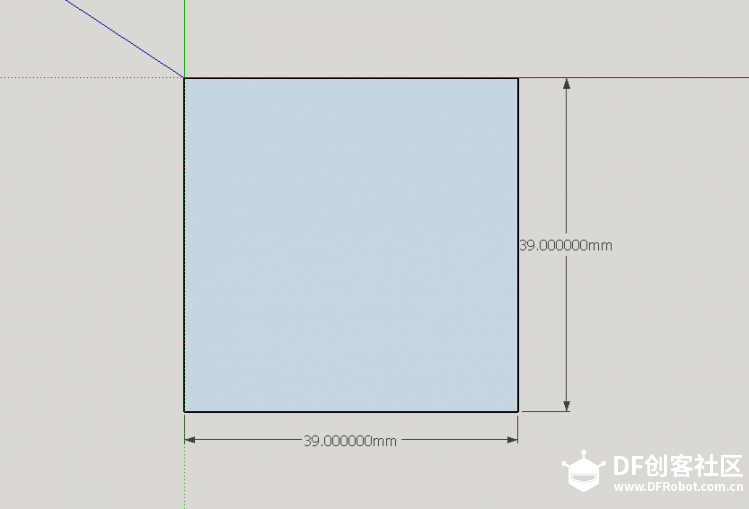

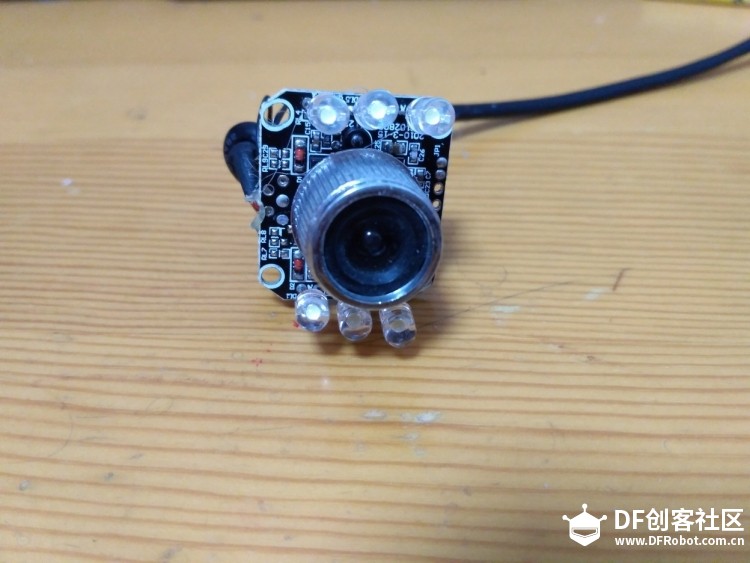

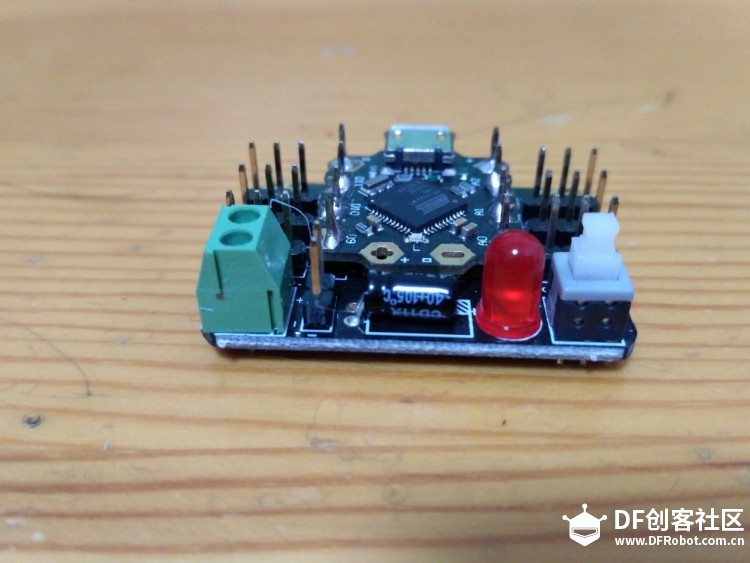

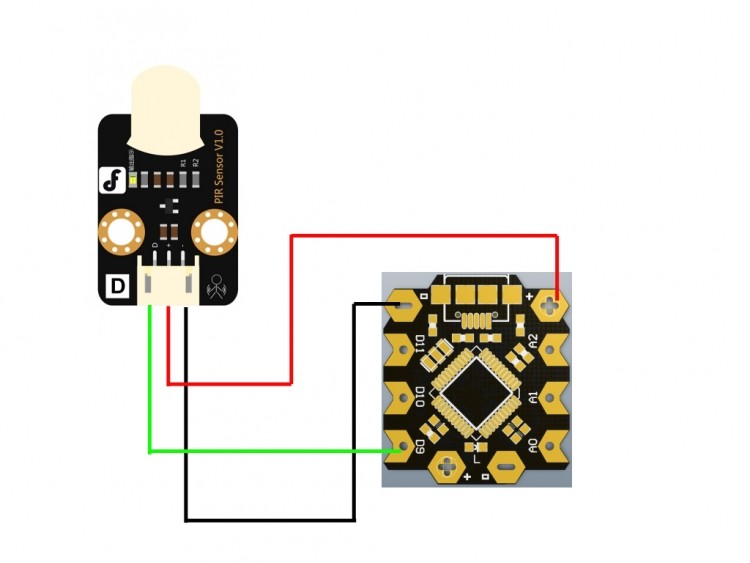

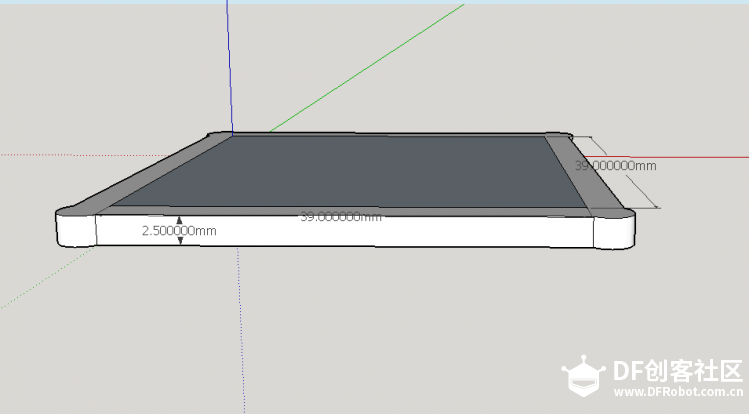

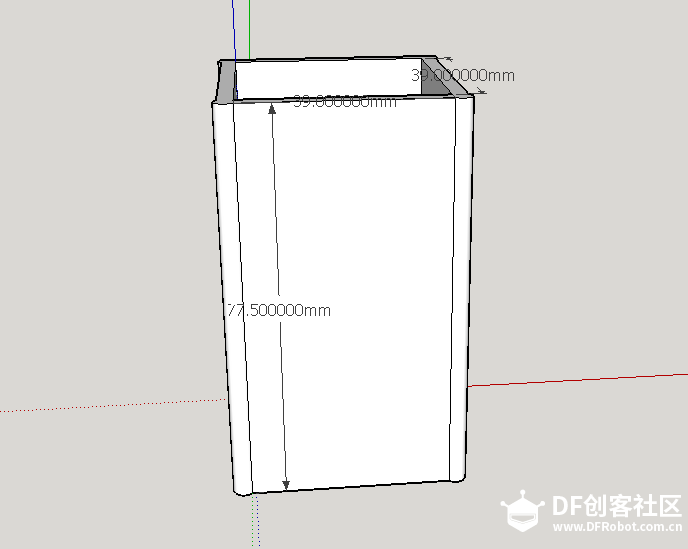

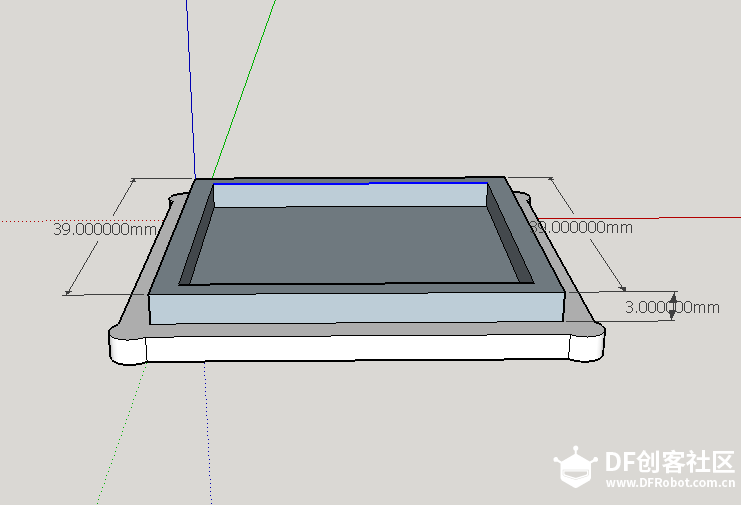

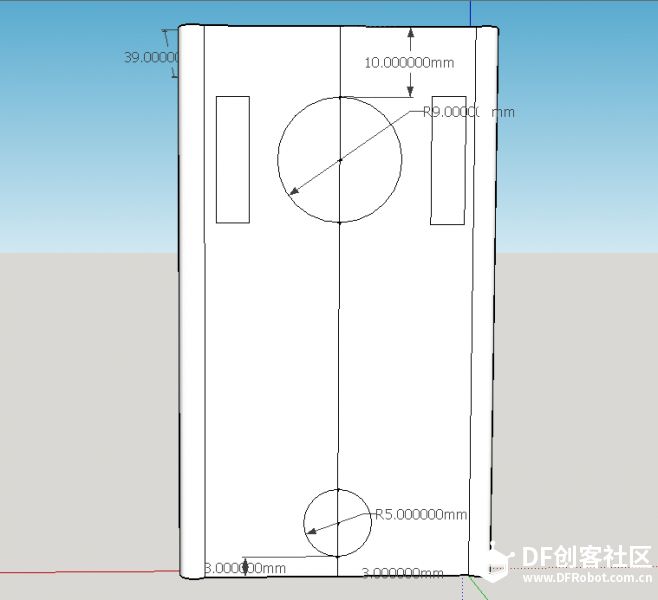

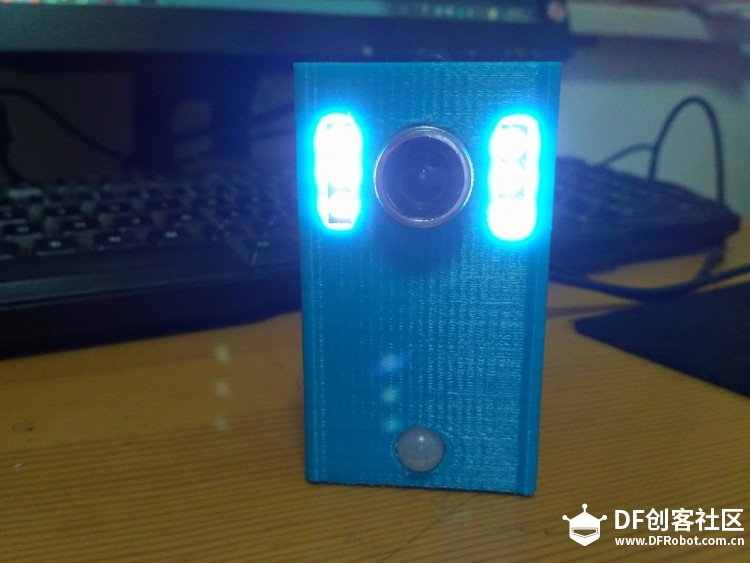

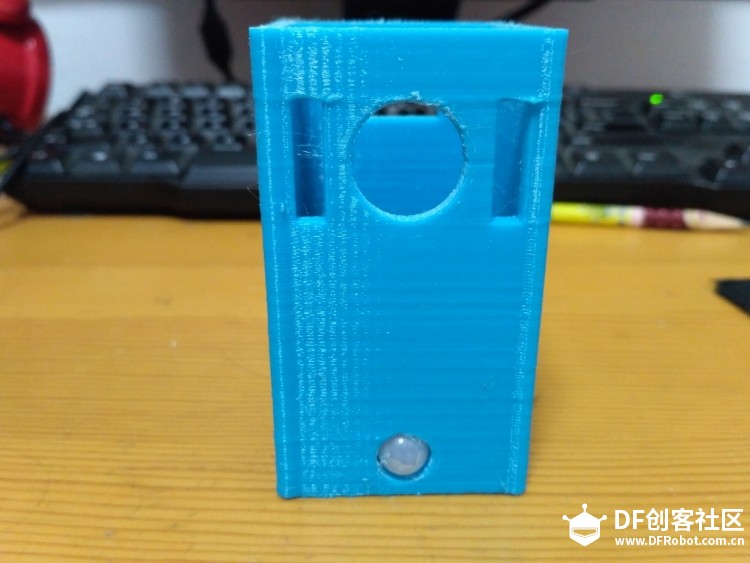

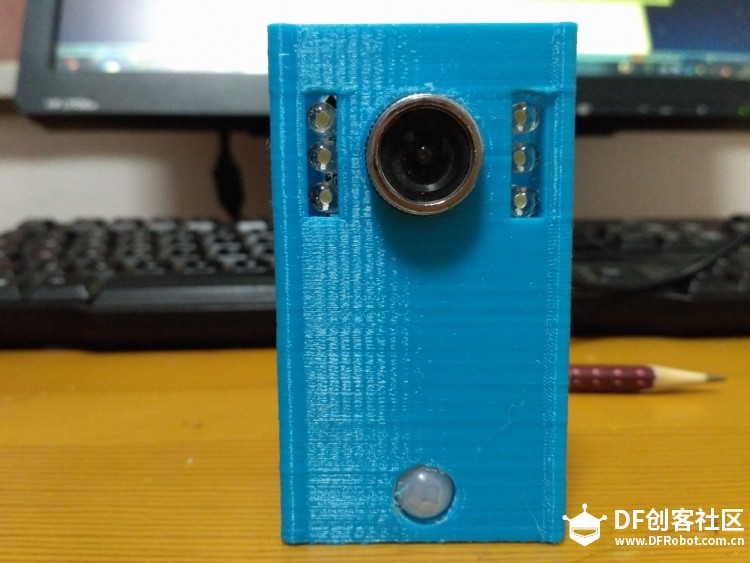

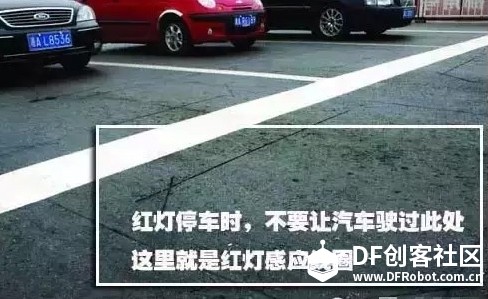

创意思路： 开车的朋友可能会遇到不小心“误闯”红灯的情况，那么误闯红灯如何避免处罚呢？那就是：误闯红灯后立即停车，千万别动。现在红灯电子眼都是地压式磁感应线圈的，有电子眼的路口在警戒线前后，都挖的有菱型的槽子，里头埋的就是感应线圈。  当你的车前轮压过地上的感应线圈时，电子拍摄第一张你的照片；当你的车后轮压过地上的感应线圈时，电子拍摄第二张你的照片；当你的车通过路口压过对面地上的感应线圈时，电子拍摄第三张你的照片。  不过今天我们是要做一个可触发拍照在监控器，通过它来拍摄走过这里的人。 项目器材： DF beetle控制器 DFR0282 DF Beetle控制器拓展版 DF 人体红外热释电运动传感器 摄像头 拨动开关 杜邦线若干 结构建模： 测量：拿出摄像头和BEETLE拓展版、人体红外热释电运动传感器，用游标卡尺测量相关尺寸，并记录下来。用于建模时使用。 1.打开SKETCHUP在顶视图模式下，绘制边长为39MM的正方形，如图3  2.使用偏移工具向外偏移2.5MM，再使用圆弧工具为四个角绘制圆弧如下图4所示。  3.删除上步中多余的线段，使用推拉工具向上拉升距离为2.5MM，如图5所示。  4.以上步中外框为拉升区，向上拉升距离为75MM,如图6所示。  5.以顶边中点为起点，向下测量距离为10MM取点A、B、C。如图7所示。  6.以B点为圆心绘制半径为9MM的圆形。  7.按图9所示再绘制两个矩形和一个圆形，具体尺寸见图。  8.步骤3中使用偏移工具以内框线为起点，向内偏移3MM。再选择拉升工具向上拉升3MM,如下图10所示。  组件安装： 1.拿出beetle和beetle拓展版，按下图11所示方式焊接。  2.人体红外运动热释电传感器与beetle主控数字口8连接。  3.将上述传感器与主控安装到监控盒内。  4.拿出摄像头将其也安装到监控盒子内。   电路连接：  代码编写： 拍照监控器工作原理：当人体红外热释电传感器监测到信号后，向串口发送数据，通过PC端Processing程序接受串口发送的数据后，启动摄像头拍摄相关图像，并保存在电脑上。 Arduino端程序： Processing端程序： 运行测试： 给系统上电就可测试这个拍照监控器。  运行Processing端程序，会弹出一个视频监视窗口。当人体红外热释电传感器检测到信号后，触发拍照。   |
-
-
-
-
-
-
537 Bytes, 下载次数: 11
售价: 10 创造力 [记录]
processing
-
-
680 Bytes, 下载次数: 9
售价: 10 创造力 [记录]
arduino
