遥控灯的几种玩法——红外遥控灯
2017-02-064.9万
精华项目
AI 快速预览详细
本文介绍了如何使用Bluno Beetle和红外遥控套件改造室内灯，实现无线控制。文中详细列出了所需器材，包括Bluno Beetle (DFR0339)、数字继电器模块 (DFR0017) 和红外遥控套件 (DFR0107)。制作过程包括焊接锂电池、连接BEETLE和继电器模块，并在220V电路中加入继电器模块。通过这些步骤，可以轻松实现对室内灯的无线控制。
|

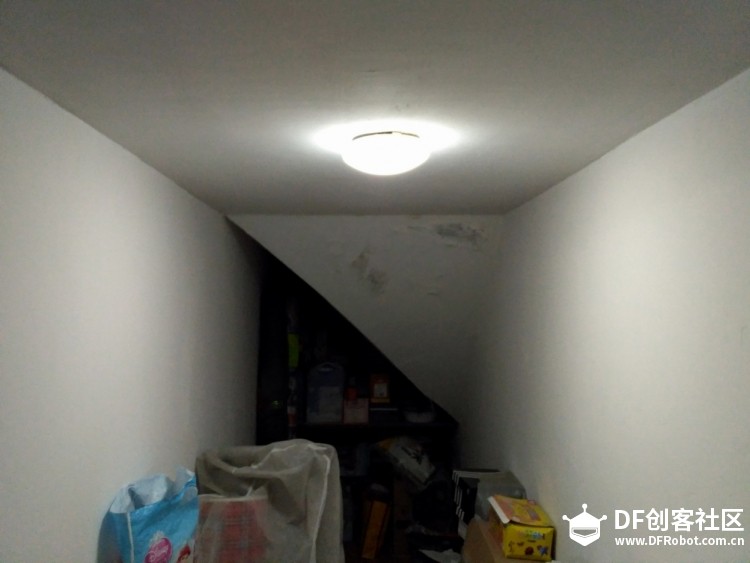

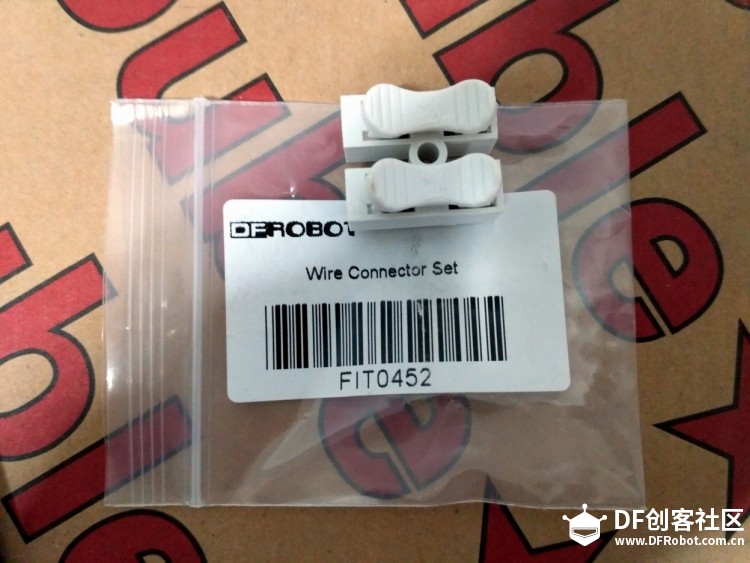

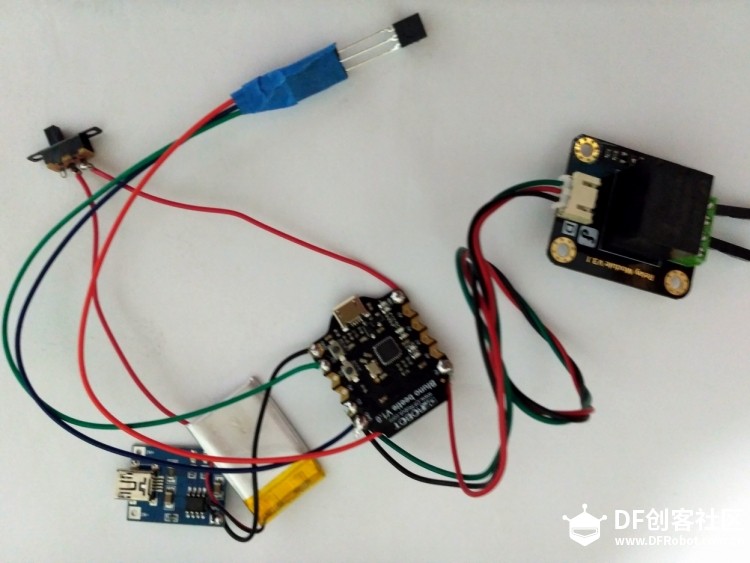

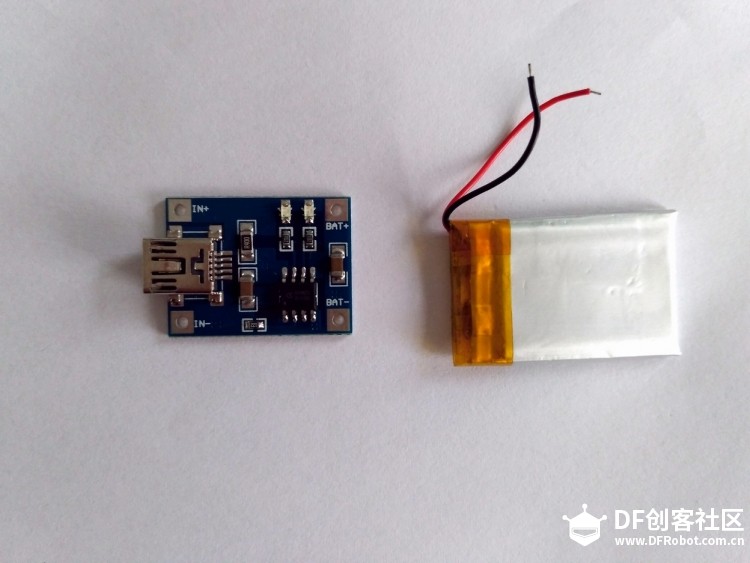

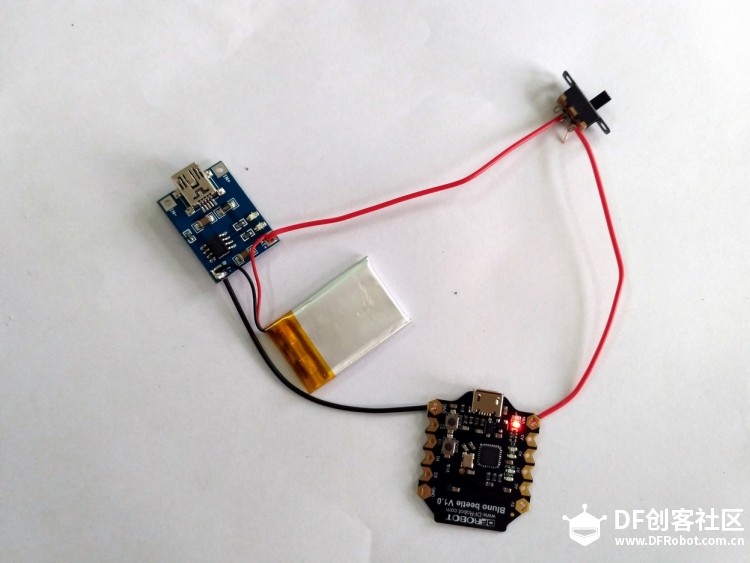

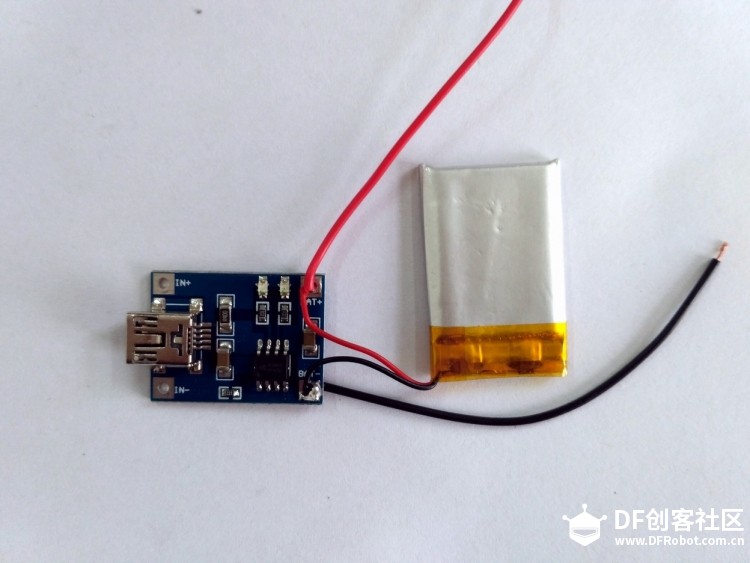

bluno beetle 好长时间没有玩灯了，刚上论坛看到@iooops发布消息要求改造室内灯。 本着关爱网友的情怀，我准备动手试试！那么这次我准备用红外遥控来做。不过还是首先来让我们科普下红外遥控。 红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠，功耗低，成本低，易实现等显著优点，被诸多电子设备特别是家用电器广泛采用，并越来越多的应用到计算机和手机系统中。BUT，我还是没有弄懂啥是红外遥控…… 其实红外遥控原理很简单：红外遥控发射电路采用红外发光二极管来发出经过调制的红外光波；红外接收电路将红外发射器发射的红外光转换为相应的电信号，再送后置放大器，从而识别。 效果展示： https://www.tudou.com/programs/view/ACjIYvbsr-I/ 改造器材： DFR0339 BLUNO BEETLE https://www.dfrobot.com.cn/goods-1097.html DFR0017数字继电器模块 https://www.dfrobot.com.cn/goods-60.html DFR0107 IR kit红外遥控套件 https://www.dfrobot.com.cn/goods-142.html 3.7V锂电池 锂电池充电口 拨码开关 导线若干 制作过程：  拿出充电板和锂电池进行焊接，将电池正负极分别接在BAT+,BAT-上。  再分别焊接红色和黑色导线。  按上图方式焊接BEETLE,黑色导线接BEETLE GND；红色导线接BEETEL 5V。  拿出IR kit红外遥控套件中的接收端，接数字口2；数字继电器模块接数字口5。  上述工作结束，进入正式场地，经过商量最终选择阁楼走廊这个无人区。  这个连接端口非常方便，节省了很多时间和精力。  打开灯罩，看到黄色和蓝色分别是220的正负极。把蓝色线断开，接到节电器COM端，再从继电器的NO端引出一根导线到蓝色线原来的接线柱上，如下图所示。就等于在原本的电路中加个继电器模块。  电路连接图  代码编写： 已经写的非常详细了。OVER 期待蓝牙篇吧。 |
