红外遥控灯终极版

项目器材：

制作过程：

本次制作中使用DFR0339 Bluno Beetle主控器，配合DFR0107 IR kit红外遥控套件及两个继电器实现对两路日光灯的控制。由于主控Bluno Beetle使用得是直流5V供电，而市电为交流220V供电。如果对主控供电采用电池，也是可以的但是要更换电池或者为其充电。为了彻底解决这个问题我们决定使用交流电。为此从万能的淘宝上找到了交流AC220V 转直流DC 5V开关电源，通过它可以将AC220转成DC5V。

1.主控供电

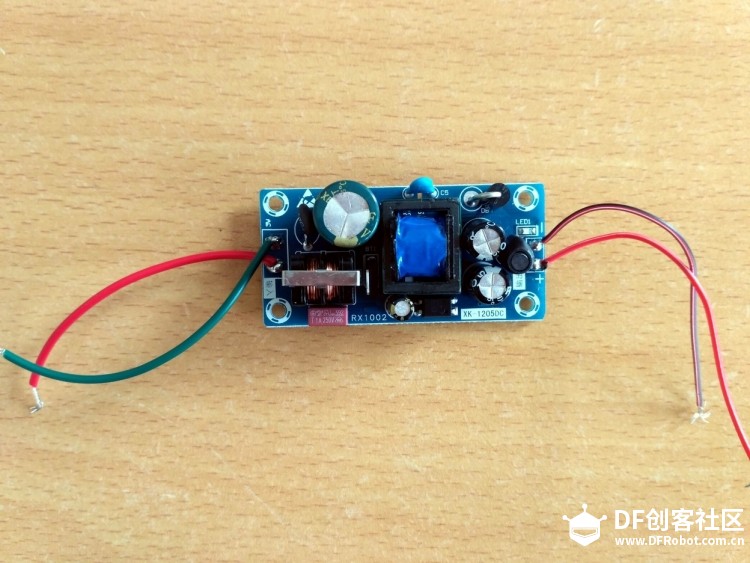

对开关电源AC和DC端进行焊接，输入端线材可以选择粗一些的导线，这样后面与市电线接头会方便些。

图2

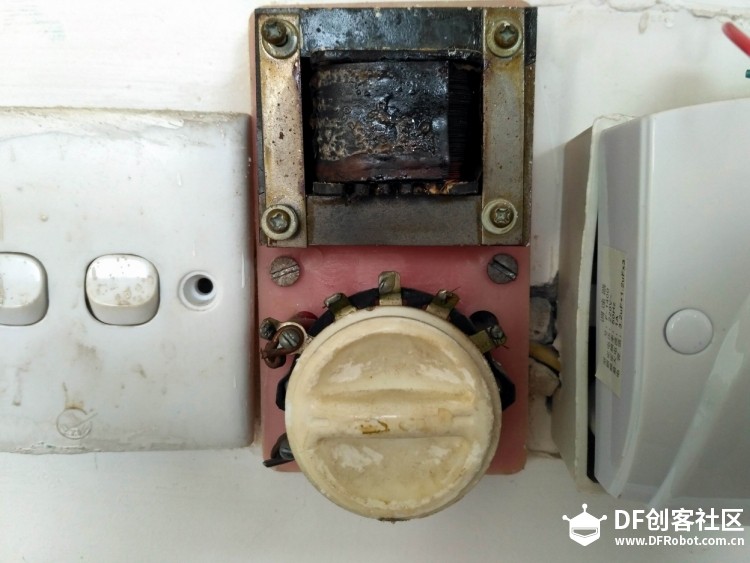

但是当我打开日光灯的开关面板后，发现把所有的东西放在这里是不现实的，因为这里只有两路线。分别是控制两路灯的，不过很巧的是旁边的风扇调速器坏了，不如就用风扇这路来为主控Bluno Beetle供电。

图3

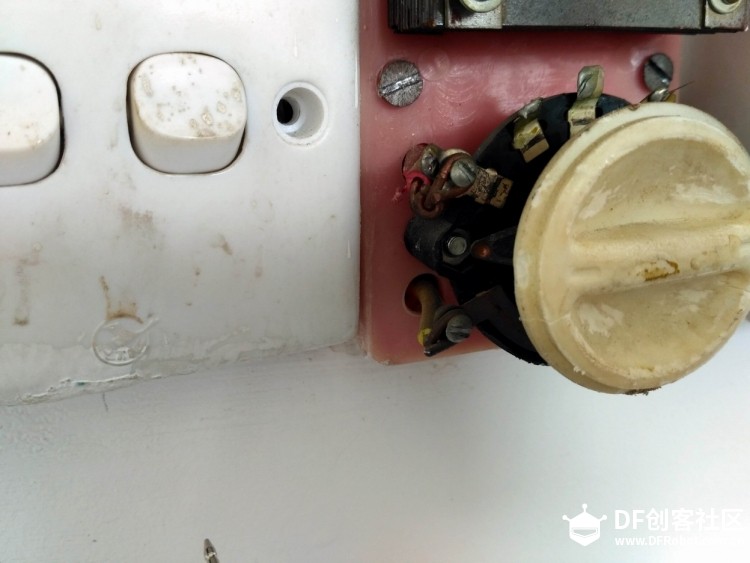

拆掉风扇面板发现里面已经毁坏了，不知道能不能用。

图4

找到电路中的火线和地线。

图5

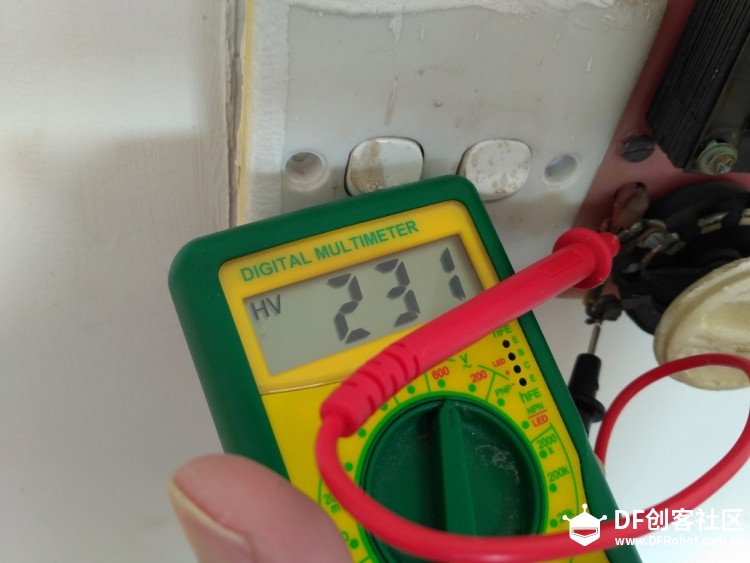

用万用表检测电路电压是否正常。

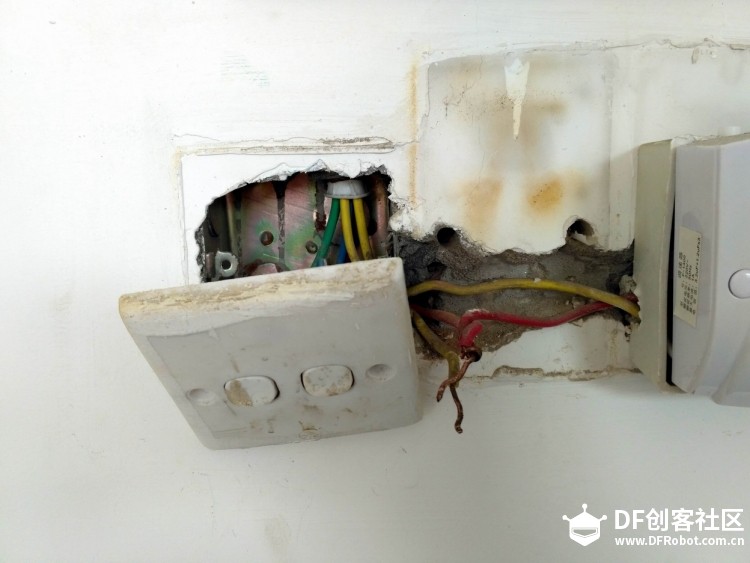

图6

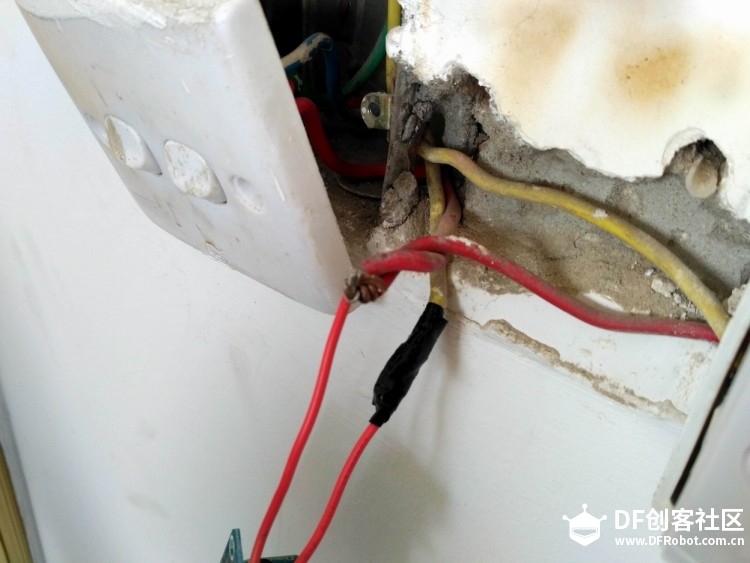

去除多余的面板将风扇的火线和地线挑出。（注意两头不要搭线）

图7

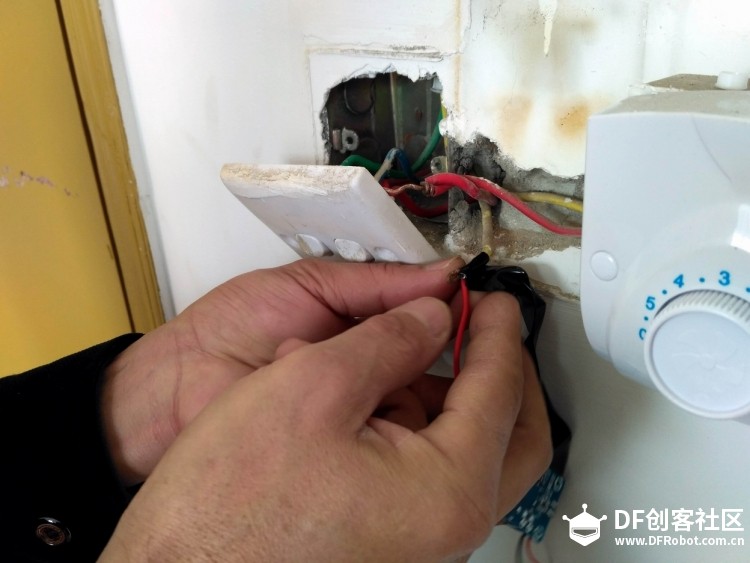

将开关电源的AC端正负极分别与火线（红）地线（黄）连接，接头部分要保证连接的牢固性。上图中我们将其绞在一起接线方法。

图8

再用黑绝缘胶布包裹其接头部分，做到电气隔离。（在此步接线过程中，请务必断路！或使用绝缘工具进行操作）

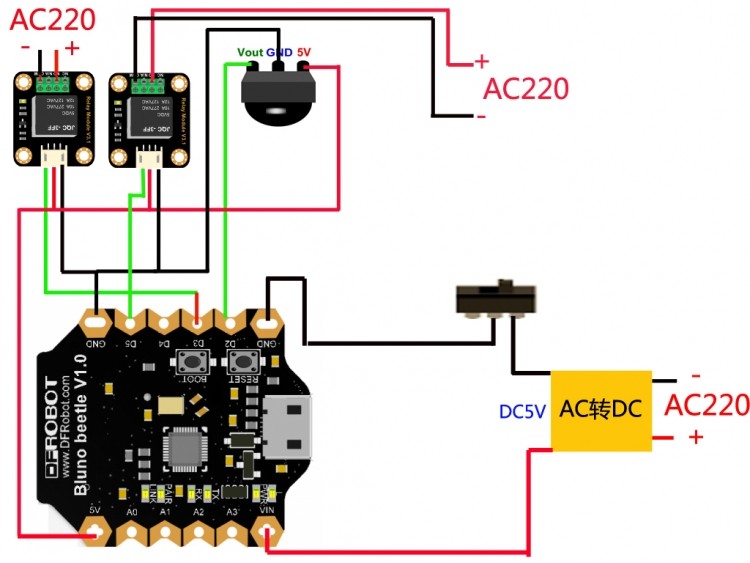

2.线路连线

图9

3.代码编写

运行Example中的IRrecvDemo代码即可。如果没有装载该库，请先加载库。Upload上述代码后，打开Arduino IDE的串口监视器（Serial Monitor），设置波特率baud为9600，与代码中Serial.begin(9600)相匹配。设置完后，用Mini遥控器的按钮对着红外接收管的方向，任意按个按钮，我们都能在串口监视器上看到相对应的代码。如按数字“0”，接收到对应16进制的代码是FD30CF。每个按钮都有一个特定的16进制的代码。如果按住常按一个键不放就是出现“FFFFFFFF”。在串口中，正确接收的话，应该收到以FD-开头的六位数。如果遥控器没有对准红外接收管的话，可能会接收到错误的代码。我们这里使用了开关按钮和VOL+按钮。对应16进制代码分别为0xFD00FF和

代码如下所示。

4.实地接线

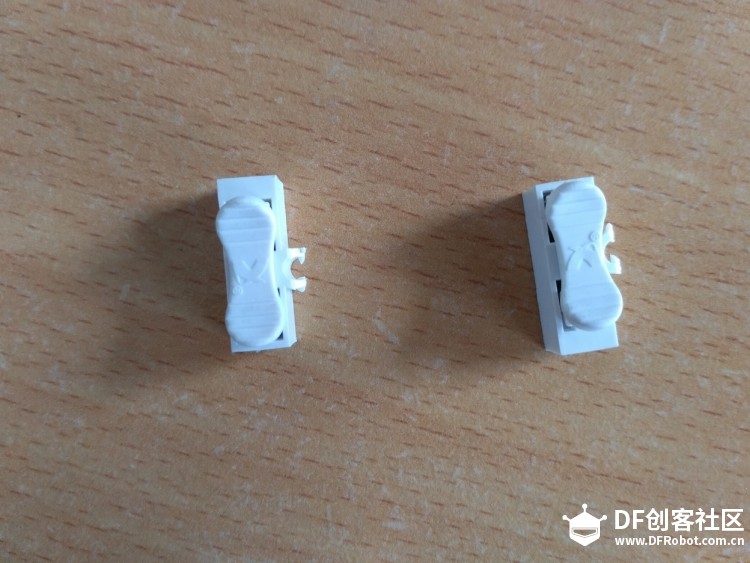

虽然图9中绘制的电路连线十分清晰，但是和实际交流电路连接时还是有所不同的。为了减少控制电路与交流电路的接头的工作量。这里使用了电线连接器，一个就是一组2个连线柱。

图10

拿出电线连接器将其拆为两份，作为左右开关中的连线接头。

图11

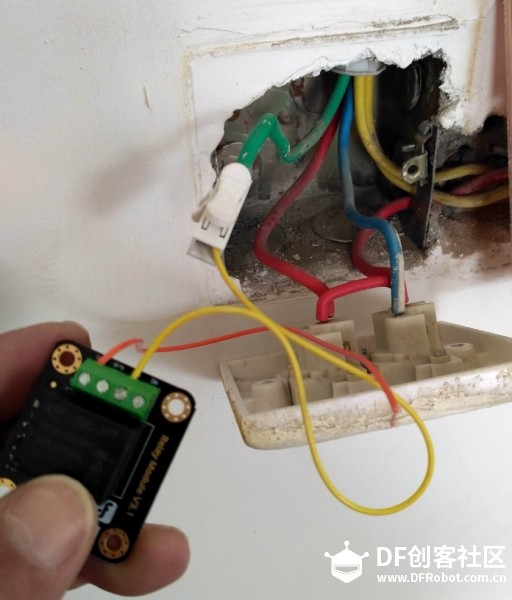

图11中我们可以看到作左右开关的地线分别是绿色和蓝色，同时作开关的火线是从右开关并过来的。将原来左开关处的地线（绿色）移除，接在电线连接器一头，通过黄色杜邦线与继电器NO端连接，继电器COM端与左开关面板的地线处连接。

图12

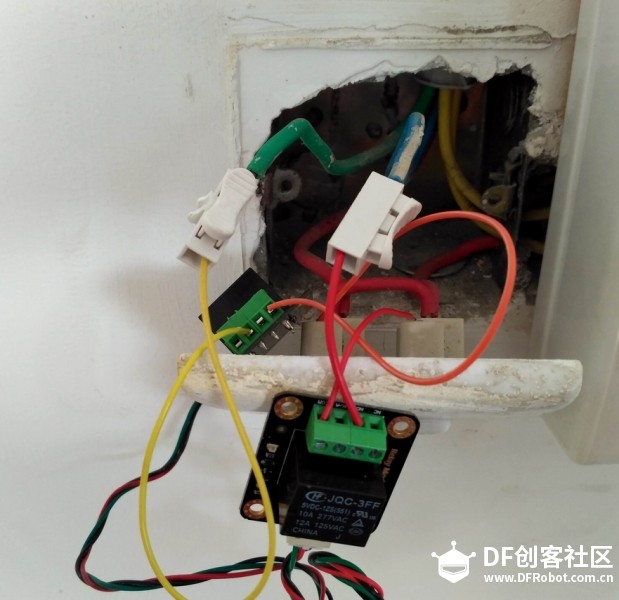

同样方式连接右边继电器。

图13

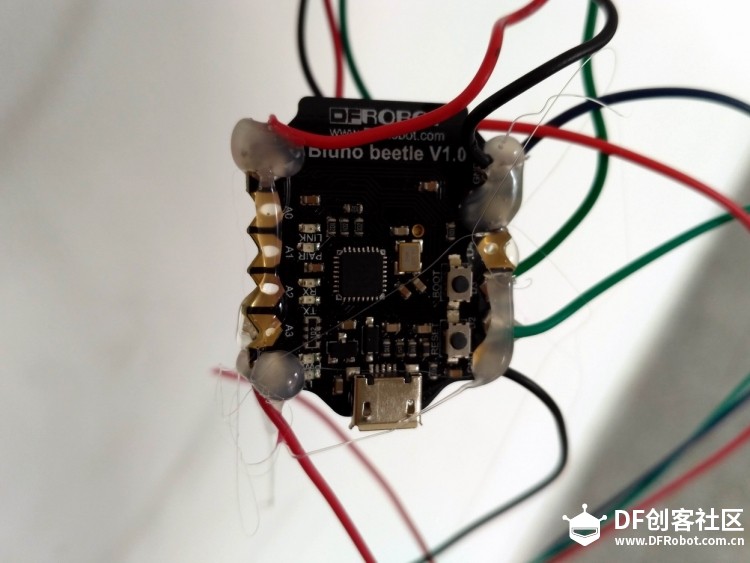

使用热熔胶枪对Bluno Beetle主控金属部分进行封装，避免相互搭线短路。

图14

从Beetle控制器的VIN与GND引出两根线与开关电源DC5V的正负极分别接线。并用黑绝缘胶布对接头部分进行电气隔离。在正式安装面板封装前，请务必测试下其功能是否实现。

图15

将继电器主控等都塞到开关的盒子里，将红外接收管和主控拨码开关留出。

图16

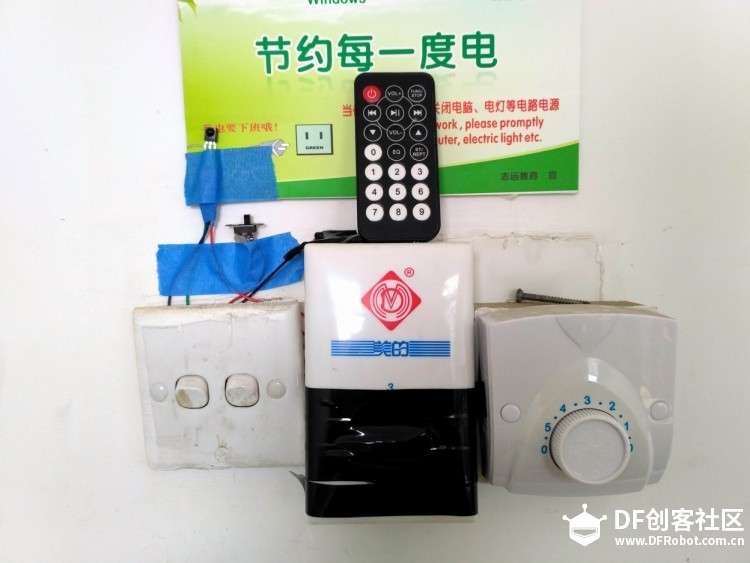

用胶带将红外接收管和拨码开关固定，并把风扇口用胶带封上。整体效果如上图
