本文介绍了如何使用OLED12864液晶屏和Bluno Beetle主控板制作一款智能桌面小时钟。该项目包括硬件清单、详细制作步骤和源代码。最终效果是一个小巧、方便携带的时钟，具备充电功能和惯性检测。难度适中，适合零基础新手和STEM教育。
|

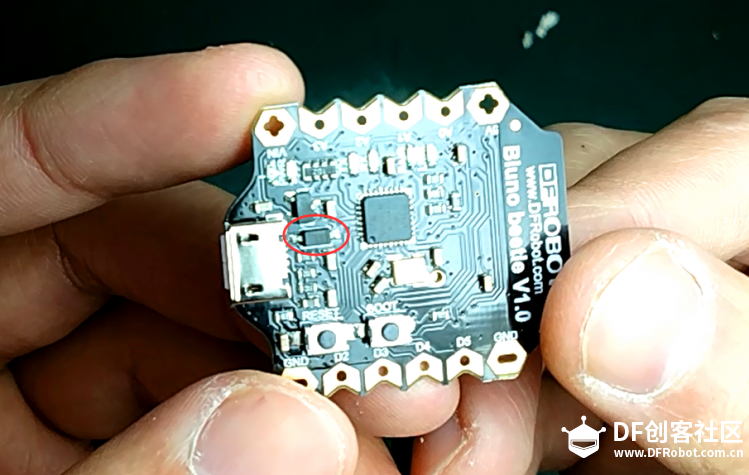

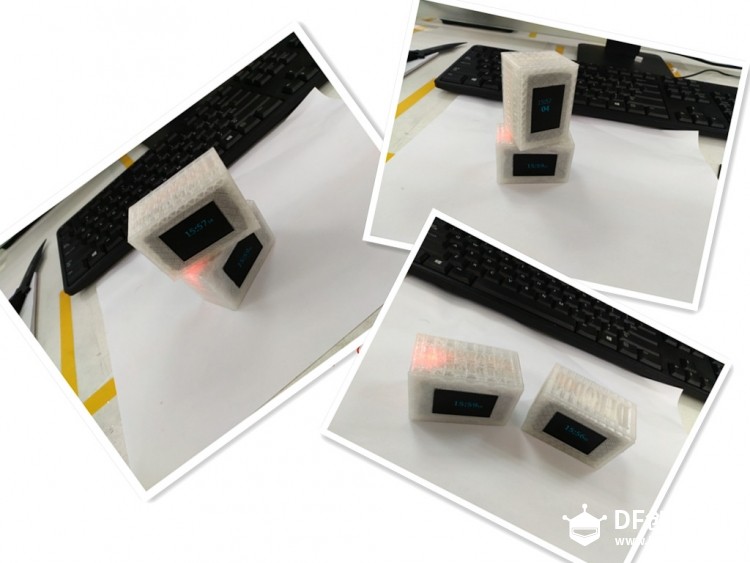

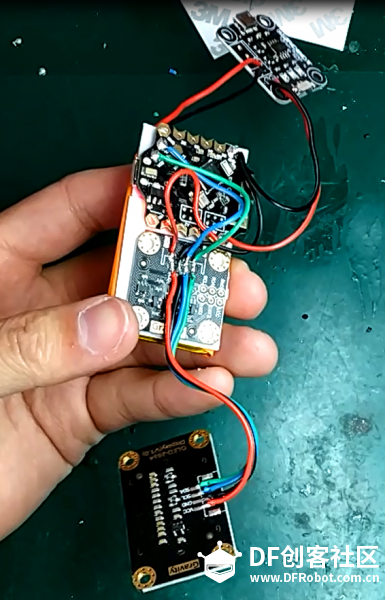

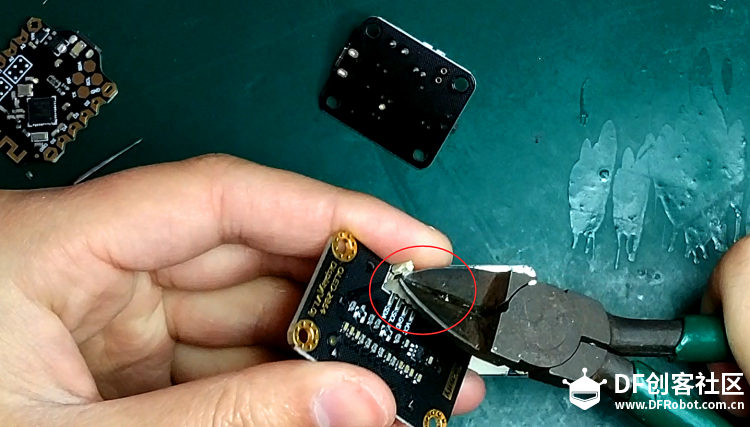

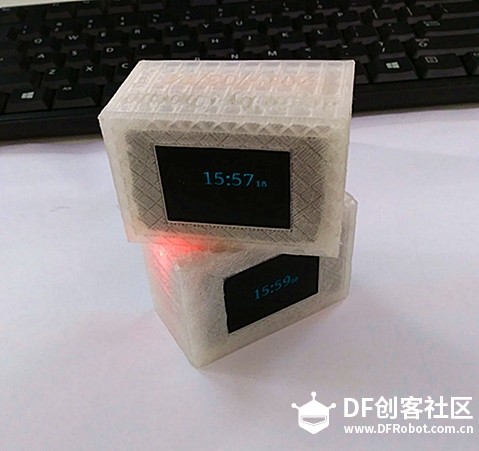

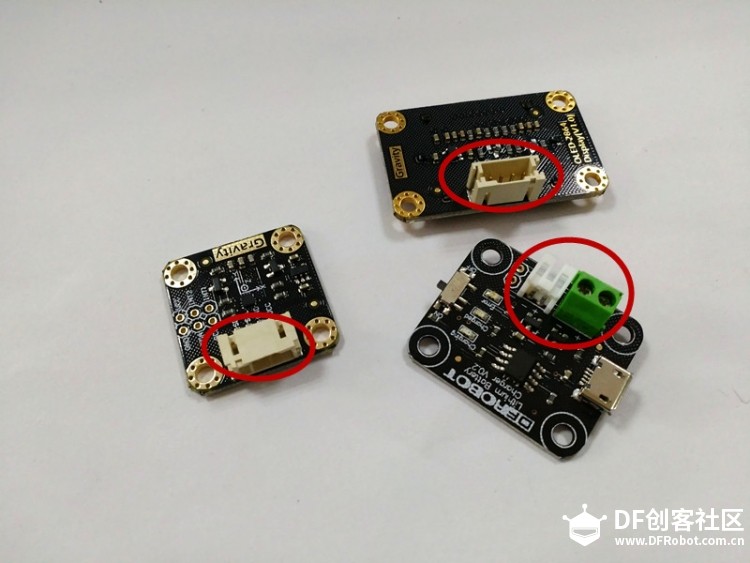

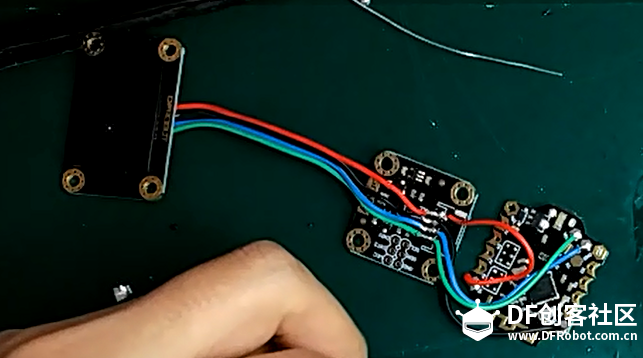

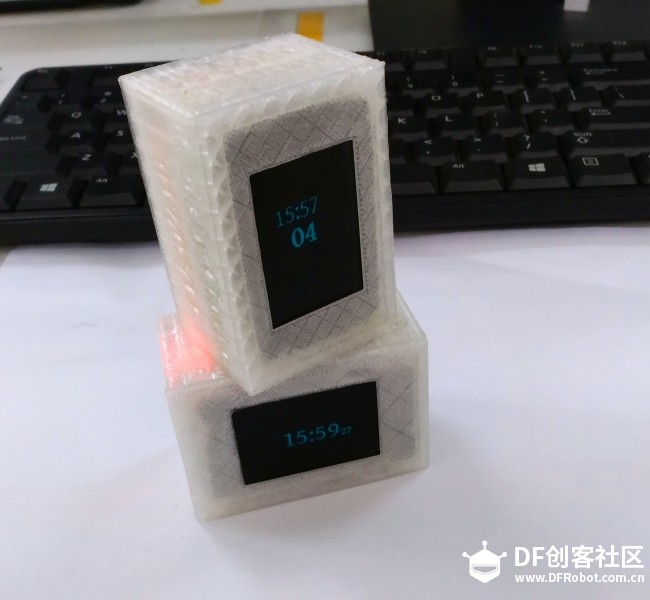

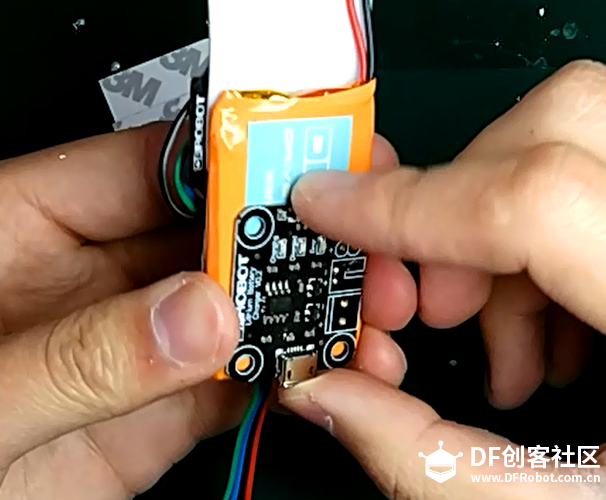

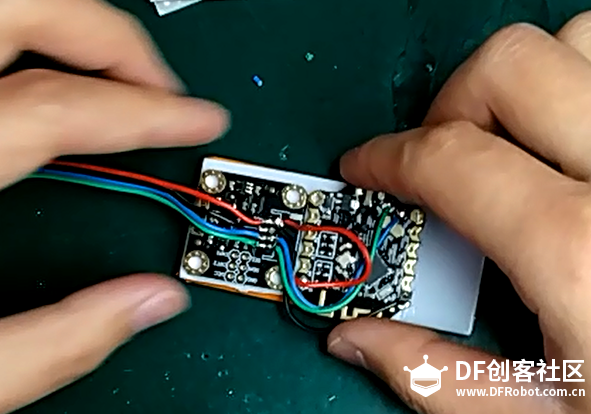

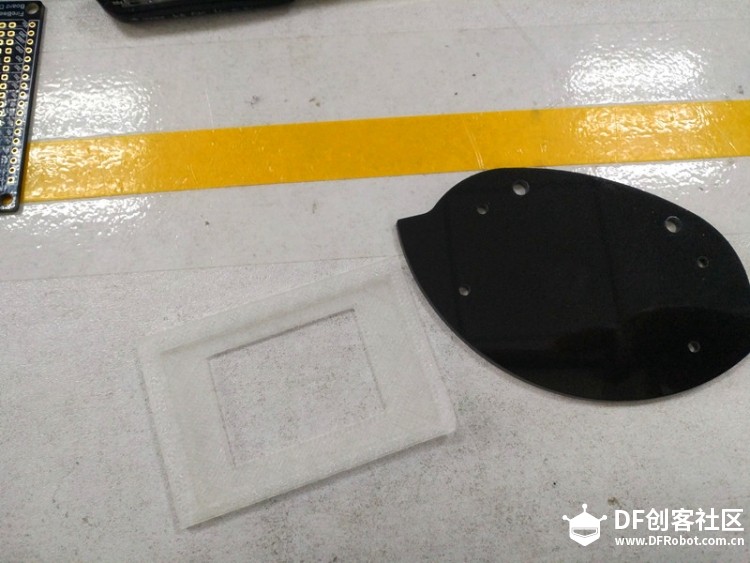

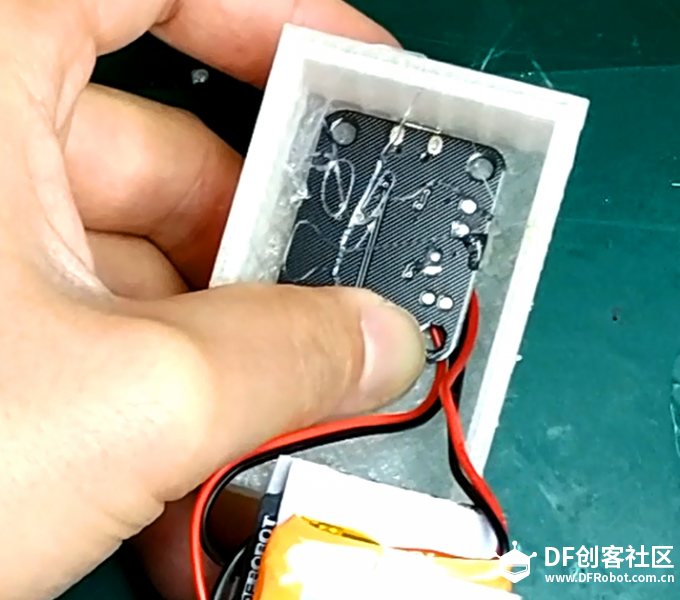

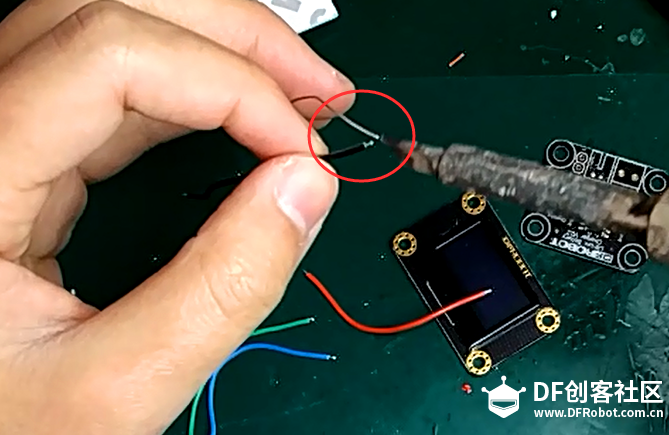

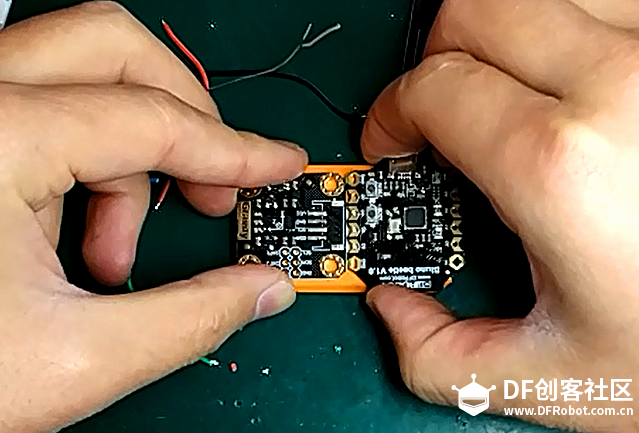

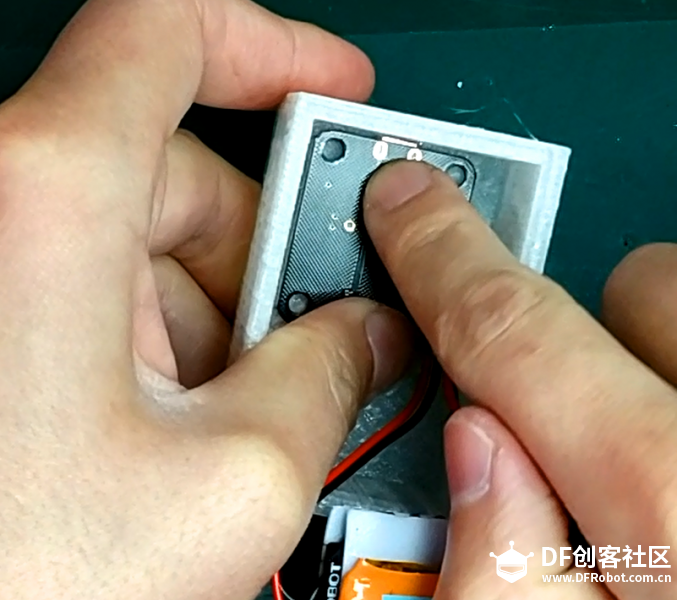

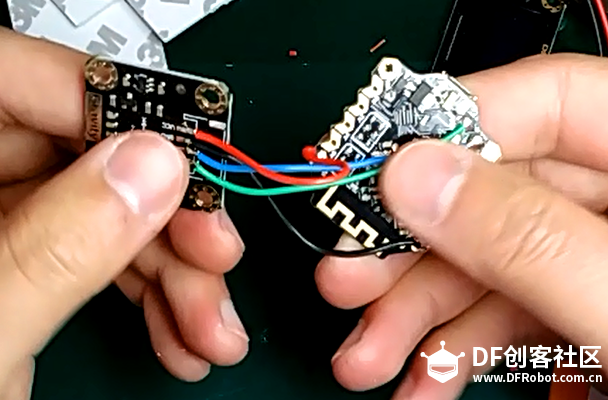

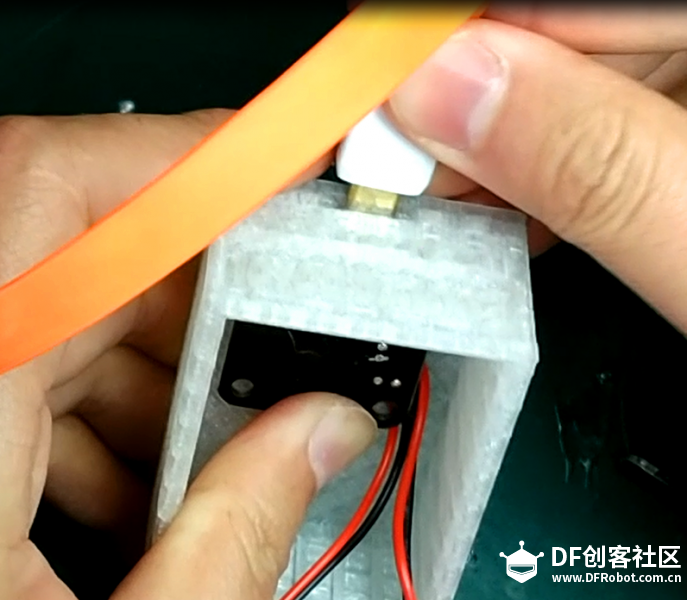

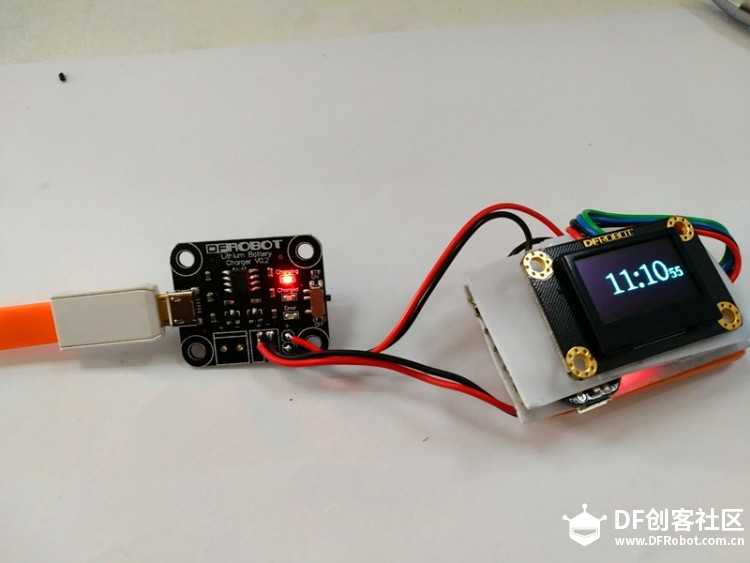

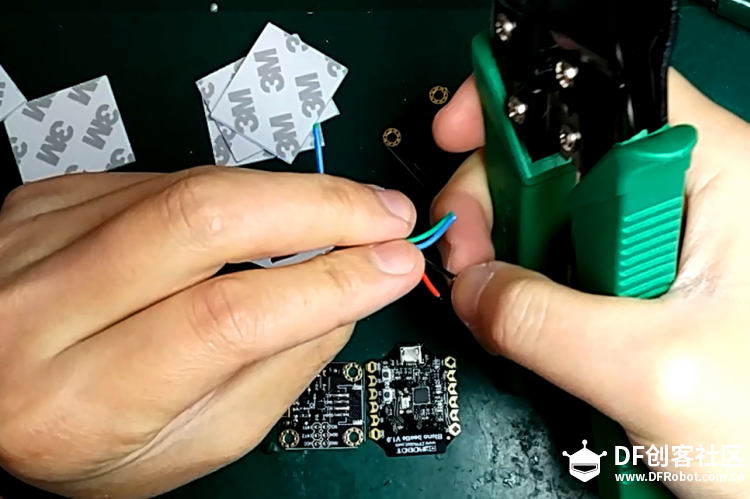

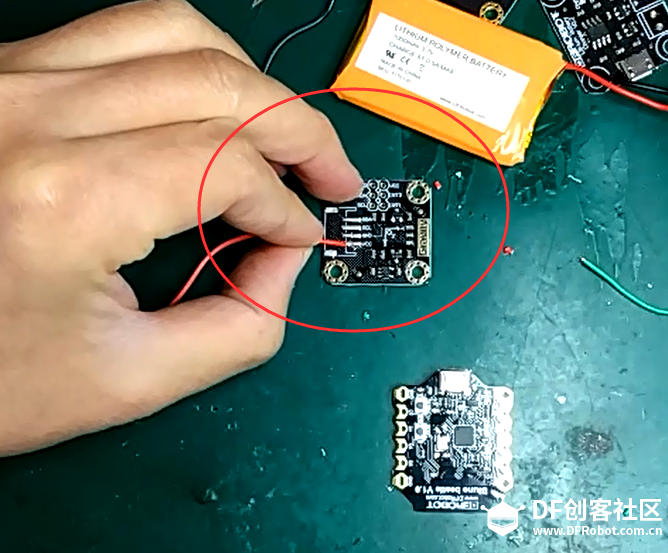

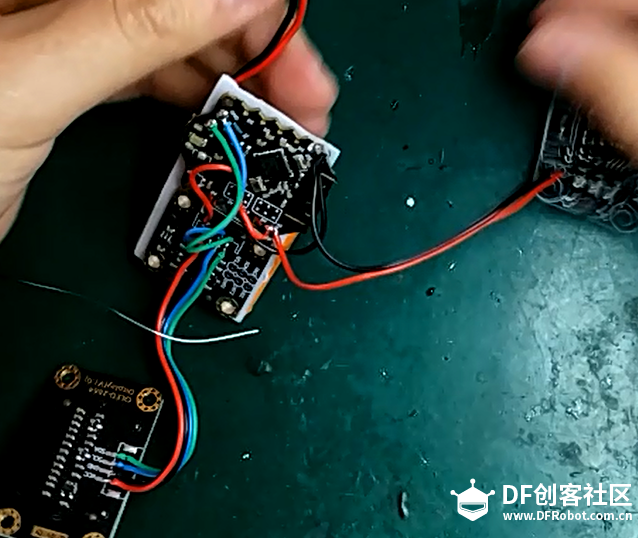

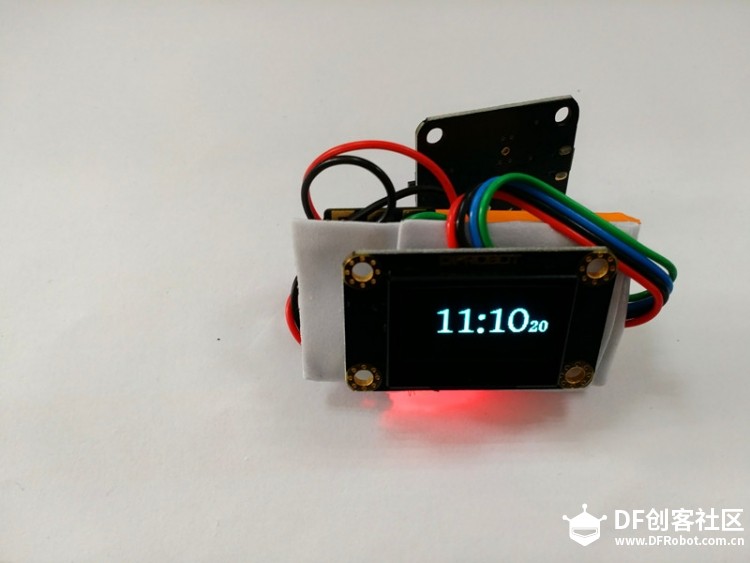

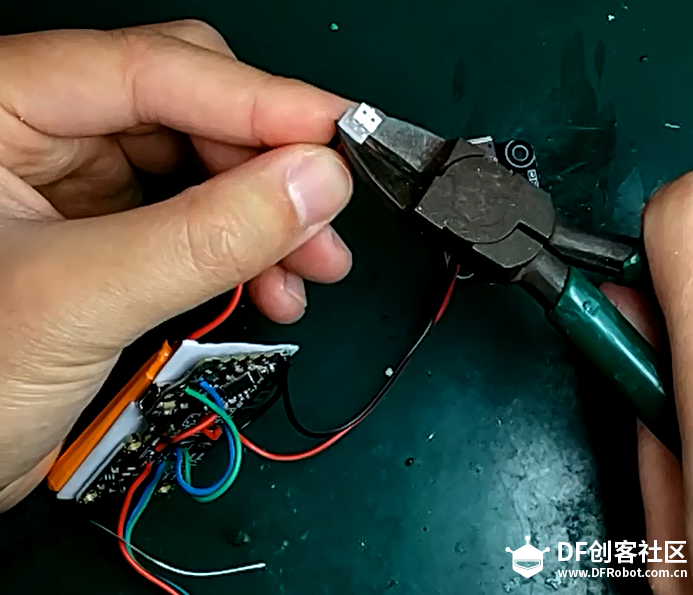

一直想做一款桌面时钟，不需要太复杂的功能，小巧、能够显示时间就可以了。我用的是OLED12864液晶屏作显示，Bluno beetle作主控芯片，加上锂电池和充电模块，LIS2DH加速度计作惯性检测（当我任意改变时钟的放置方向，OLED显示屏的显示也随之改变），先来一发展示视频吧。。。 特点： 小巧、方便 惯性传导，感知钟的摆放状态 是不是很炫酷，很高大上了？这个时钟小巧，可以放在桌面上，也可以贴在墙壁上，甚至可以揣在兜里，随身携带。来看看这个小家伙吧！！！    充电功能 我的时钟还具备充电功能，采用microUSB（随便哪个手机充电器就可以了）进行充电，不必担心它没电（除非你懒的给它充电。。。），下面我将整个制作流程和源码给大家。 你可以参照视频进行制作。。。 制作前准备 硬件部分： OLED2864显示屏(点击购买) FIT0328 LIS2DH加速度计模块(点击购买) SEN0224 Bluno Beetle主控板(点击购买) DFR0339 锂电池充电模块(点击购买) 3.7V锂电池(点击购买) 外壳(3D打印文件下载) 黑色亚克力透明板(这个是在淘宝上面买的) 软件部分： Arduino IDE1.8.0 相关库文件(点击下载) 源代码（点击下载） 详细制作步骤 1、拆除电路板上面的PH2.0接口 由于我的小时钟体积小，而PH2.0的接口占体积太大了，所以我决定把它拆掉，改用手工焊接连线的方式。如下图所示：  参照图中方式，先用斜口钳强行剪掉PH2.0接口，再用电烙铁取下上面的排针，如下图所示：  以同样的方式，拆除LIS2DH加速度计模块和充电模块上面PH接口，如下图所示：  PS：图中红圈部分都是需要拆除的。 2、修改Bluno Beetle主板的供电方式 查看原理图得知，Bluno Beetle主板上有两个LDO电源芯片（VIN转5V，5V转3.3V），蓝牙芯片就是工作在3.3V，ATMEGA328p芯片工作在5V（其实该芯片的工作电压为1.8V~5V），而我们的锂电池采用的是3.7V的，所以我们直接将锂电池电源供给AEMEGA328p芯片，由原来的5V转3.3V变成3.7V转3.3V（测试可行），拆掉原理图上面的D1二极管，将我们的锂电池输出供电直接接到Bluno Beetle主板的5V引脚上（实际上这时的5V电源线就是3.7V了），如下图所示：  主板上面对应的二极管位置如下图所示：  注意拆卸的时候，先用电烙铁拆掉二极管的一脚，然后再用镊子不停的折叠二极管的另一脚，使其自然断裂即可，如下图所示：  注意：拆卸完这个二极管后，插上USB是不能给主板下载程序的，因为你给它断电了。 3、制作连接线 由于OLED屏和LIS2DH加速度计都是采用I2C接口形式，所以，焊线很简单，只需要接4根线就OK了。线是采用的传感器包装盒里的Gravity线，用斜口钳剪掉，长度大概在5cm左右，如下图所示：  用剥线钳剥去表皮，露出铜线（长度在3mm），然后镀锡。  4、焊接传感器 在焊接传感器前，需要先预估好锂电池、传感器、主板的位置，如下图所示：  接下来就可以开始焊接线了，因为传感器模块小，不好固定，注意焊接时的手法。  左手中指按住PCB板，拇指和食指拿住要焊接的线。 将传感器上面的I2C接口分别用电线与主板的I2C连接（这里就不用我说哪个连那个了吧），其中VCC连接到Bluno Beetle主板的5V上面。焊接好后，如下图所示：  用同样的方法和连线方式，焊接好LIS2DH加速度计传感器，如下图所示：  5、固定锂电池和相关硬件 我们的硬件已经焊接完成，需要将它们固定到锂电池上，我采用的是3MM厚的强力双面胶，这样既固定又能防止PCB后面的阵脚戳穿锂电池，如下图所示：  6、焊接充电模块 充电模块放在锂电池的背面，注意将USB充电接口放在外面，如下图所示：  用线将锂电池的“+”极与主板的5V连接，“-”与主板的GND连接，如下图所示：  焊接好后，接下来需要焊接锂电池到充电模块了。用斜口钳剪掉锂电池上面的PH2.0接口，焊接到充电模块上，注意红色接到“+”极，黑色接到“-”极，如果接反了，你懂的，肯定玩儿完，如下图所示：  焊接完成。。。  7、打印始终外壳 在前面的链接中下载3D文件，打印外壳，根据你设置的打印参数不同，打印所需的时间也不同，我打印的时候画了3个小时左右。 外壳打印中，等待。。。等待。。。 8、下载程序到主板 当焊接完成后，实际上主板已经可以正常工作了，因为锂电池在供电。这个时候插上主板上面的USB接口，给主板下载程序，程序源码需要从前面的链接中下载（这里就不需要我啰嗦怎么安装库文件了吧！！！）。如果下载顺利，时钟就会开始工作了，如下图所示：  注意：这里需要在源码中更改当前的时间，如下所示： uint8_t secondCounter = 0; uint8_t minuteCounter = 2; uint8_t hourCounter = 11; 9、安装电路板到外壳 首先将充电器模块固定到外壳，注意将充电器模块上面的USB充电口通过外壳底板的小槽露出了，并用USB线测试是否可以正常插拔，如下图所示：   插上USB充电线后，充电模块上面的红色LED灯会亮，表示正常充电，充电完成后，绿灯亮：  确定位置后，用热熔胶固定，如下图所示：  安装好充电模块后，把其他电路板塞到外壳中，这里随便怎么放置都可以，只要你不扯断线就OK了。 10、制作屏幕 将黑色亚克力透明板裁成外壳盖的内径大小（这个很费劲，我大概弄了20分钟），如下图所示：  不好意思，我后面忘了拍照片了，只有剪之前的照片。弄完之后，将外壳盖和亚克力板用热熔胶固定。 11、整机组装 将外壳盖和外壳用胶水固定，旋转时钟，显示效果也随之改变，至此，整个制作就完成了。  |
