STEM教育 · 模拟雷电云（简易版）

*【标题|名称】模拟雷电云（简易版）
*【项目介绍】
  模拟雷电的发生状态，利用开源ardunioIDE编程软件和开源微控电子元件来设计作品;使用开源的电子元件以及人体红外感应模板配合ardunioIDE编程做出了模拟雷电云的作品。
*【实现功能】
程序实现了天气恶劣时打雷以及的效果:当人靠近时可以触发闪电的效果并接着发出打雷的声音。

*【材料】
剪刀矿泉水瓶 HC-SR501人体红外感应模板 *1
Romeo 三合一Arduino兼容控制器 DFR0004 *1
数字LED发光模块*3 锂电池*1
DFPlayer Mini 播放器模块*1  小喇叭*1  1K电阻*1
杜邦线若干条  棉花  热溶胶枪热熔胶  铁丝
软件: ardunio IDE编程软件。
模拟雷电云（简易版）图11

*【制作过程】
步骤1：主控板程序上传, 准备各种电子元件,测试程序运行
在ardunio IDE 中编写程序(完整程序在文件结尾)

模拟雷电云（简易版）图10

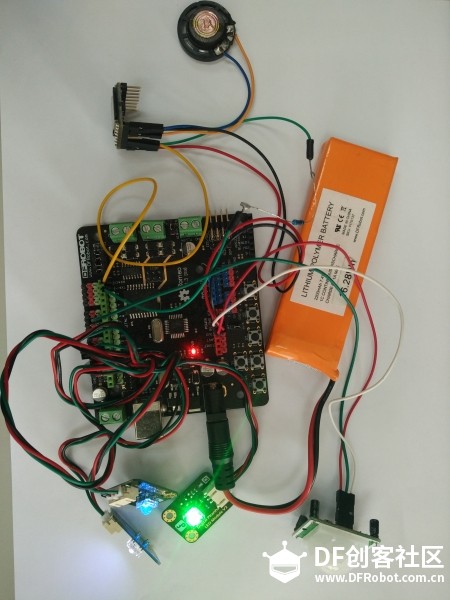

步骤2：上传成功后,将模块组合,测试程序运行情况

模拟雷电云（简易版）图9

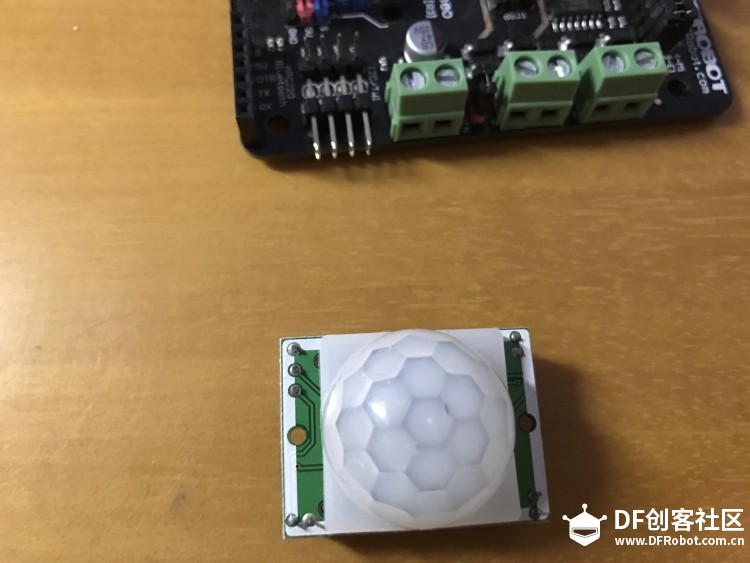

步骤3:准备外壳,固定人体红外感应传感器

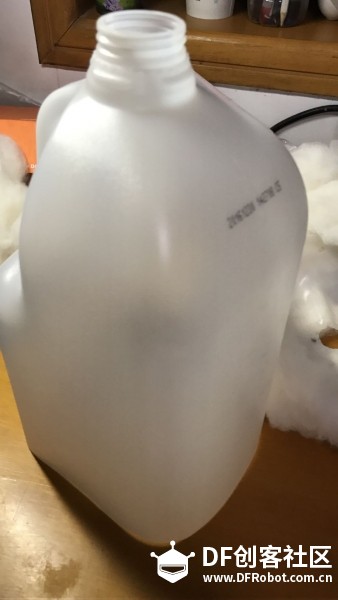

模拟雷电云（简易版）图6

外壳使用的是4.5升农夫山泉桶
模拟雷电云（简易版）图5

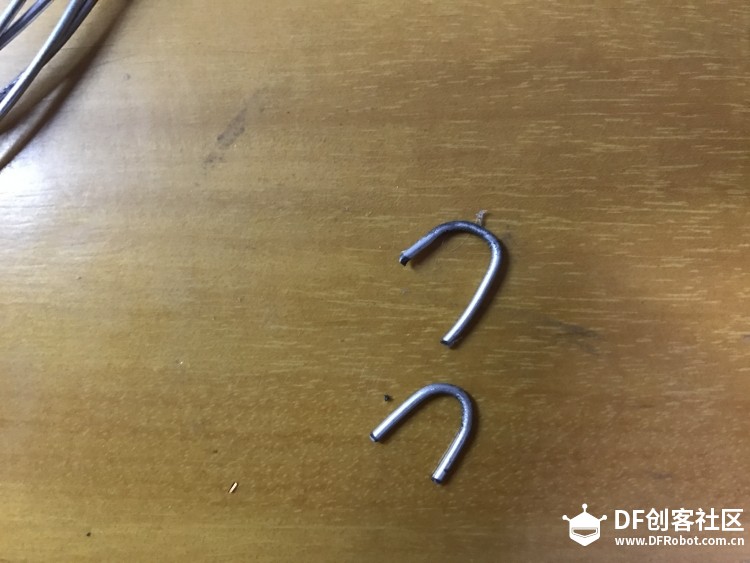

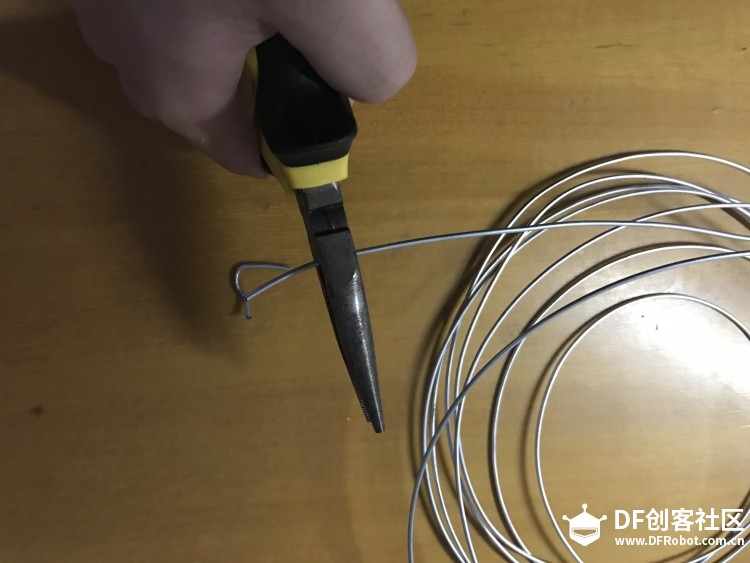

将铁丝卷成U型

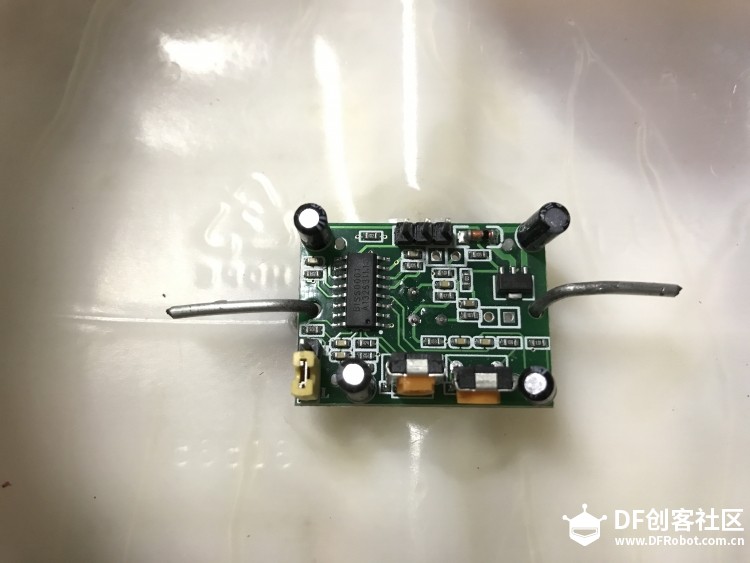

固定好人体红外感应传感器

步骤4:制作安装外壳骨架并装饰外表

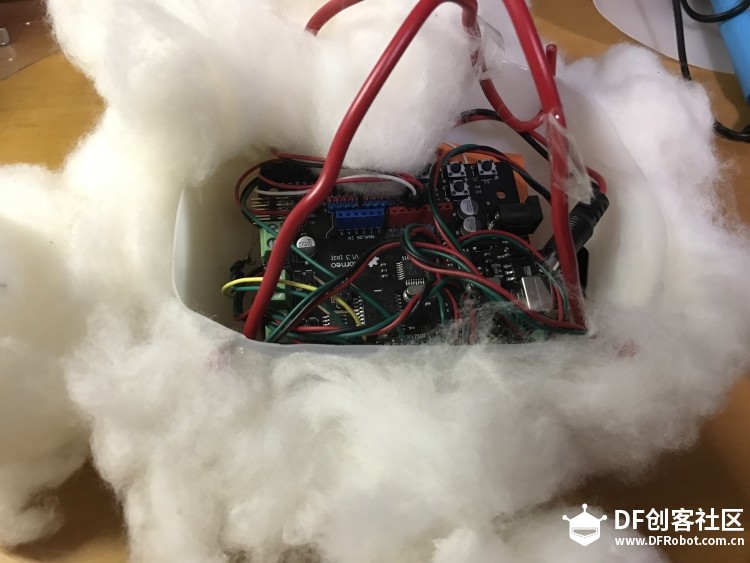

模拟雷电云（简易版）图3

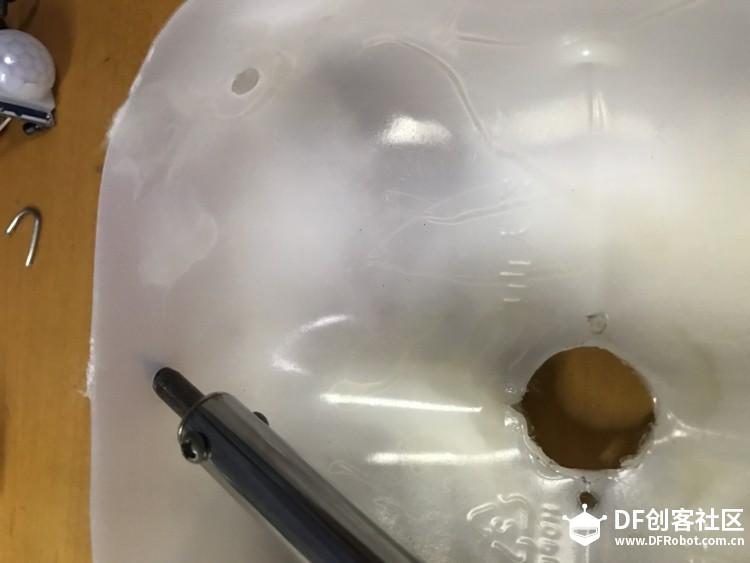

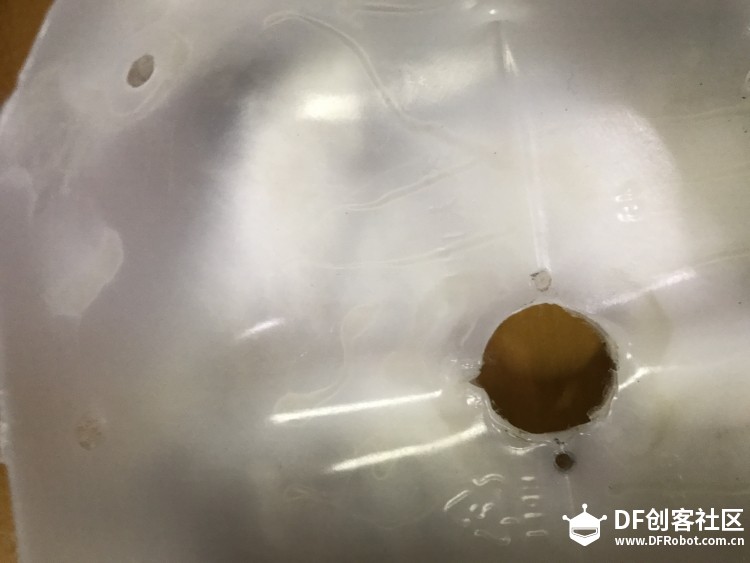

将外壳上用电烙铁烫出几个大小合适的洞

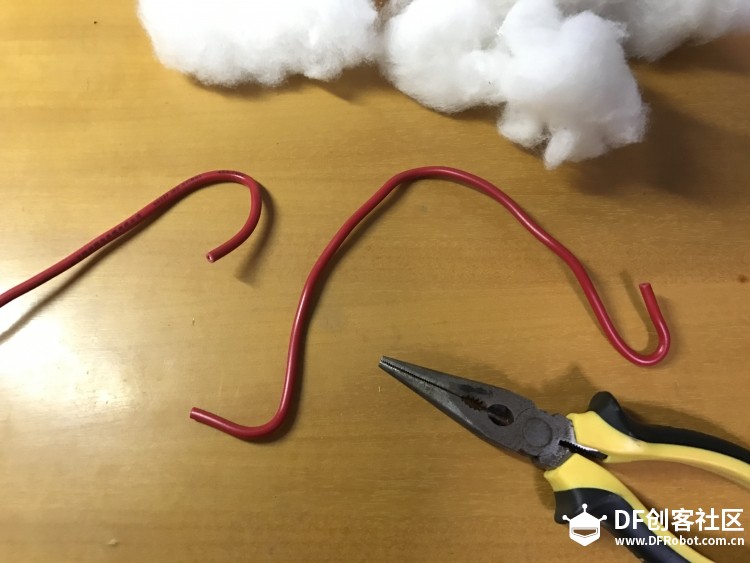

用铜丝制作骨架

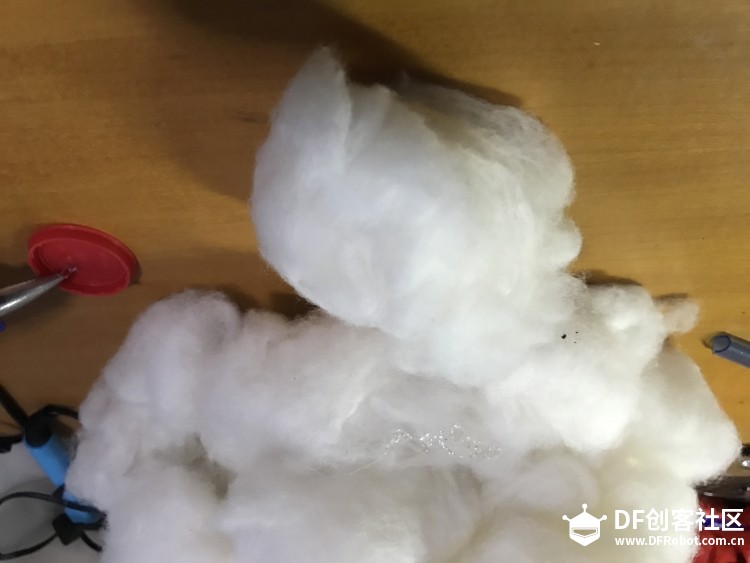

在外面使用热熔胶粘好棉花

模拟雷电云（简易版）图7

将主板与各个部分连接好后固定在外壳内部
步骤5:视频展示
电路测试

成平视频

附程序源码
#include <SoftwareSerial.h>
#include <DFPlayer_Mini_Mp3.h>
void setup()
{
  pinMode( 5, INPUT);
  pinMode( 9, OUTPUT);
  pinMode( 10, OUTPUT);
  pinMode( 11, OUTPUT);
  Serial.begin(9600);
  mp3_set_serial (Serial);
  delay(5000);
  mp3_set_volume (5000);
}
void loop()
{
  Serial.print(digitalRead(5));
  Serial.println();
  delay (500);
  if (digitalRead(5))
  {
digitalWrite( 9 , HIGH );
   digitalWrite( 10 , HIGH );
   digitalWrite( 11 , HIGH );
   delay (1000);
   digitalWrite( 9 , LOW );
   digitalWrite( 10, LOW );
   digitalWrite( 11 , LOW );
   delay (1000);
   digitalWrite( 9 , HIGH );
   digitalWrite( 10 , HIGH );
   digitalWrite( 11 , HIGH );
   delay (1000);
   digitalWrite( 9 , LOW );
   digitalWrite( 10, LOW );
   digitalWrite( 11 , LOW );
   delay (1000);
   mp3_play (1);
   delay (5000);
   mp3_stop ();
   delay (500);
  }
  else
  {
   digitalWrite( 9 , LOW );
   digitalWrite( 10, LOW );
   digitalWrite( 11 , LOW );
   mp3_stop ();
   delay (1000);
  }
