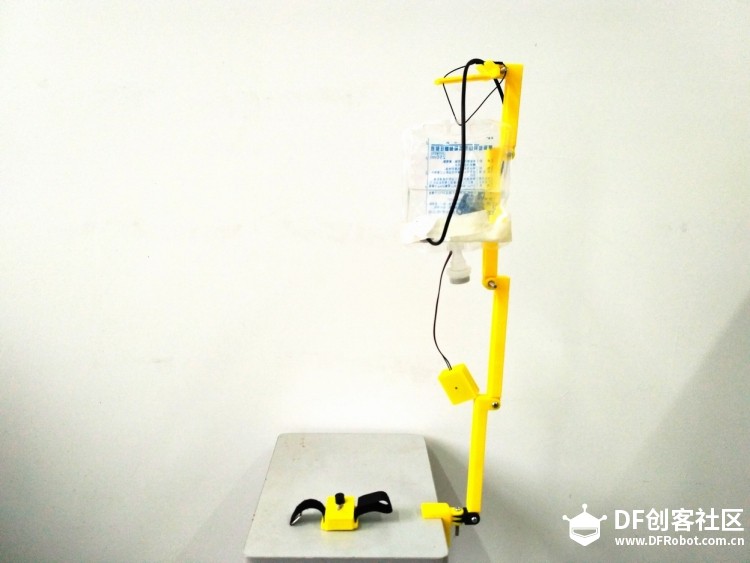

基于无线通讯的点滴报警装置

创意来源：

打点滴的时间都比较长，如果旁边无人看护的情况下，患者可能会因为疲倦而睡着， 这种情况下，一旦药液打完，造成血液回流，点滴便会从救命变为致命。于是我们制作了点滴报警系统，但是早期的作品智能液位传感器和患者报警端连在一起的，给患者造成了一定在麻烦。并且戴在患者手腕上的报警端比较大，给患者造成了一定的不便。为此我们对其改造，点滴报警系统2.0轻巧版应运而生了。

作品设计：

A可穿戴式设计：本产品患者端被设计为了手环样式，方便小巧，便于佩戴。

B无线通讯技术：患者端和检测端通过无线蓝牙进行数据传输，两端做到了完全分离，便于患者活动。

C高精度液位监测传感器：该传感器灵敏度高，液面低于安全值后会立刻报警，保障患者的生命安全。

D声音光线振动三重报警：两端共使用声光振动三种报警方式，保证了报警的成功率。

项目器材：

制作过程：

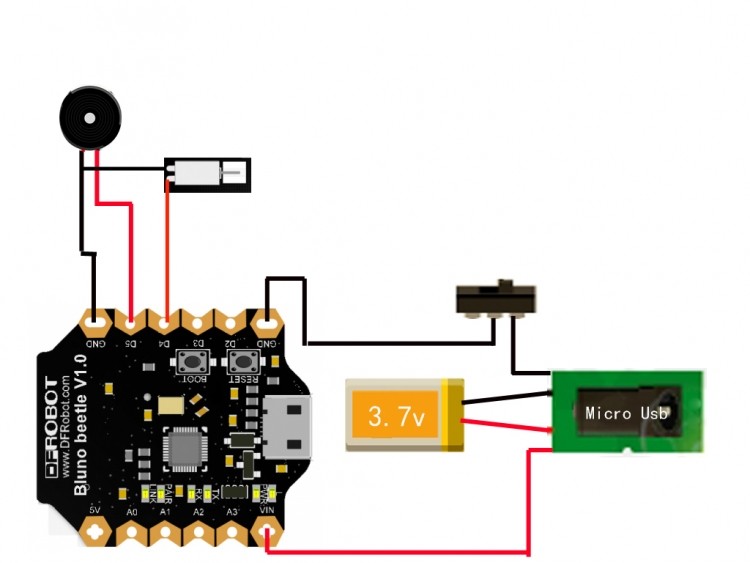

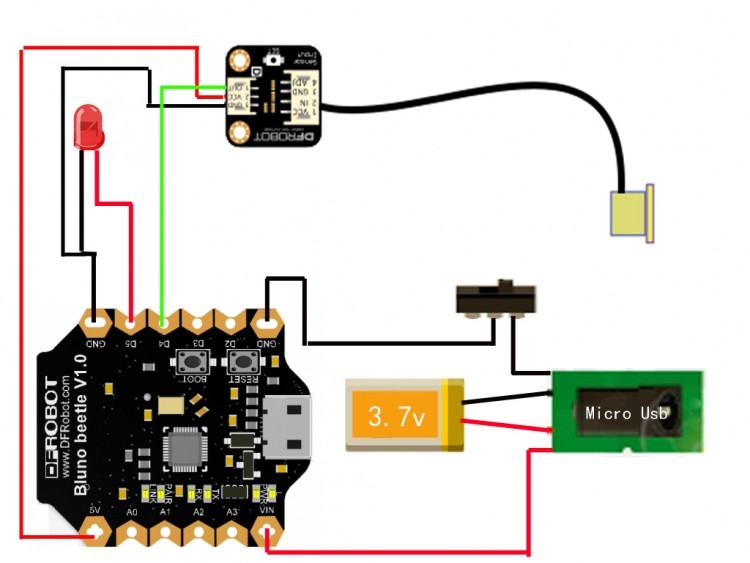

A电路连接：该报警装置由药液检测端和患者报警端构成，其具体电路连接如下图2、3所示。

B代码编写：该系统通过无线蓝牙通信，实施检测药液情况。因此功能实现通过Arduino串口收发数据，来实现对药液的检测报警，具体代码如下所示。

C蓝牙配对：

通过AT指令配置BLE设备，进入AT指令模式需要先把串口监视器的右下角的调为“No line ending”然后在串口监视器中输入“+++”，进入CMD模式即AT模式。具体操作如下

A.打开Arduino IDE

B.选择菜单：tools->Serial Monitor开启串口监视器

C. 在两个下拉菜单中选择"No line ending"(1)和115200 baud（2）

D. 在输入框中（3）输入"+++"，并点击发送键（4）

E.如果收到“Enter AT Mode”(5),就证明已经进入AT指令模式.

按下列AT指令来设置蓝牙主从模块:

设置BLE工作在主机状态下:AT+ROLE=ROLE_CENTRAL<CR+LF>；设置BLE工作在从机状态下:AT+ROLE=ROLE_PERIPHERAL<CR+LF>。如果设置成功后在串口监视器中会出现OK，此时分别对主从模块上电后，配对成功后，可以看到LINK灯亮。

结构建模：

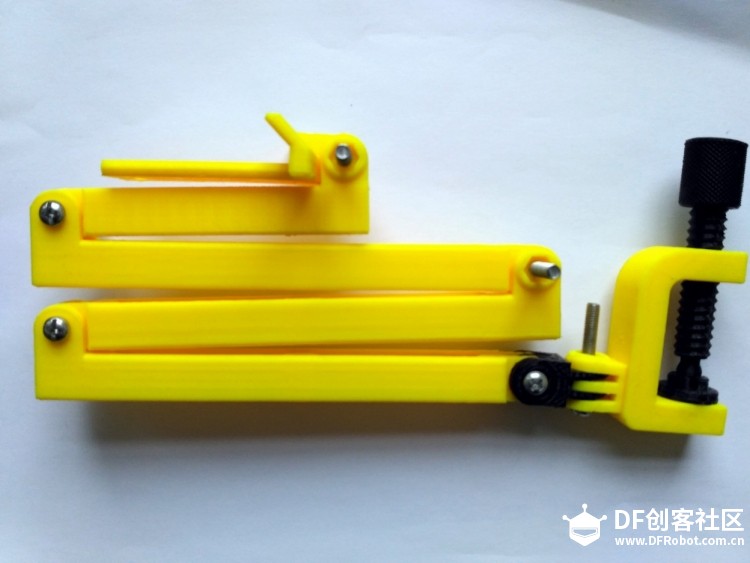

该系统结构模块由药液检测端、患者报警端、药液支撑架三大部分构成，

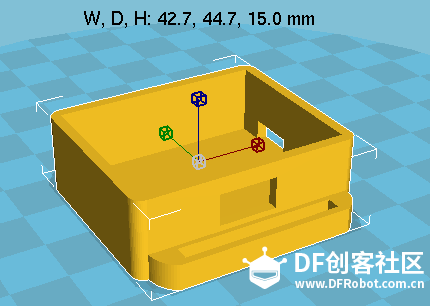

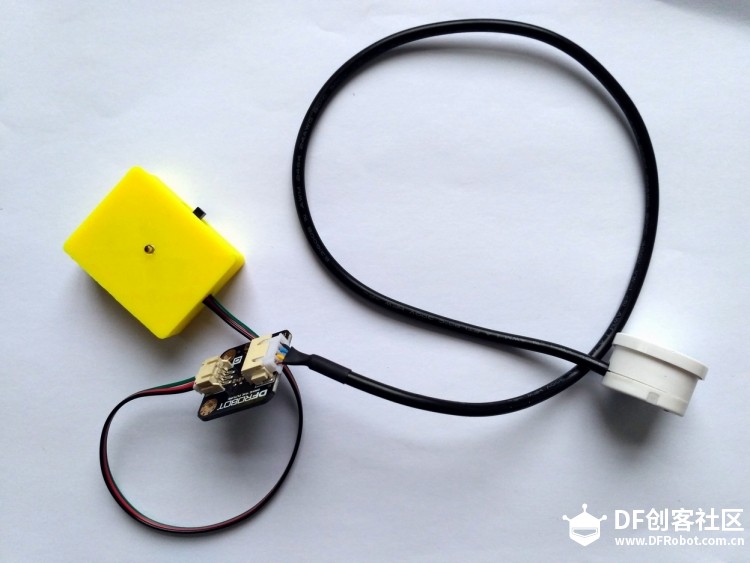

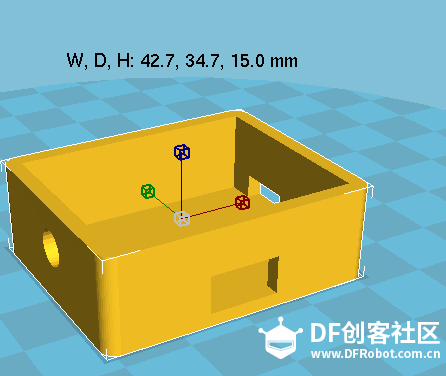

药液检测端模型如下所示：

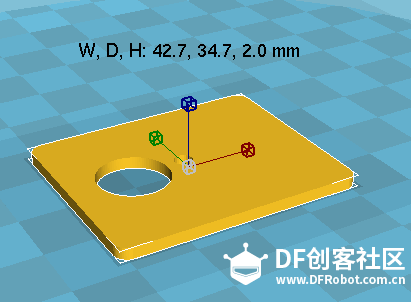

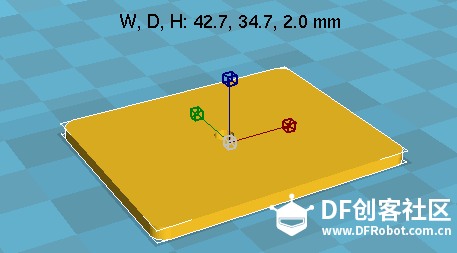

患者报警端模型

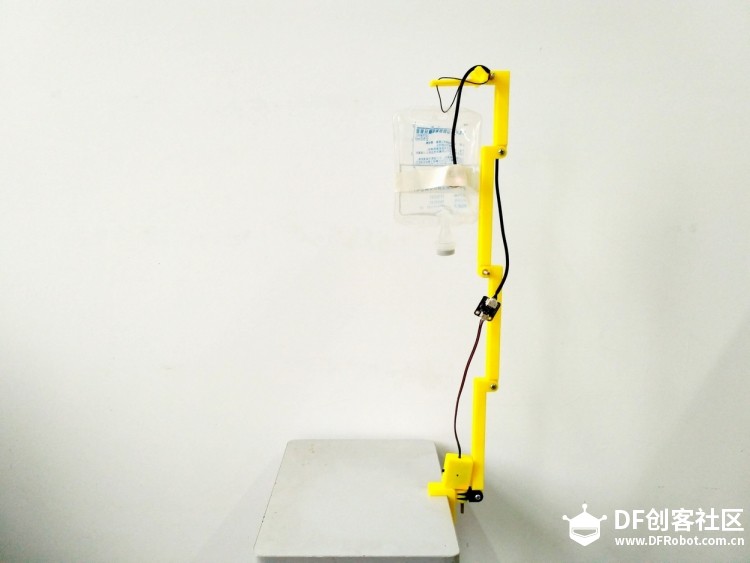

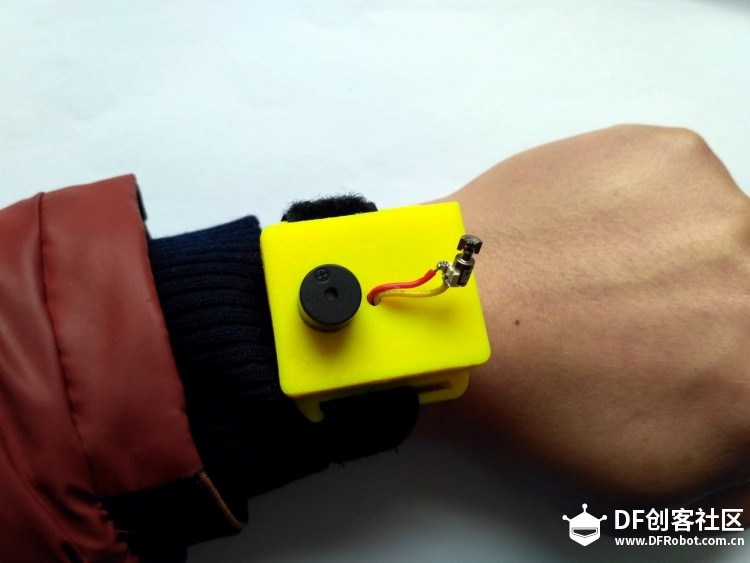

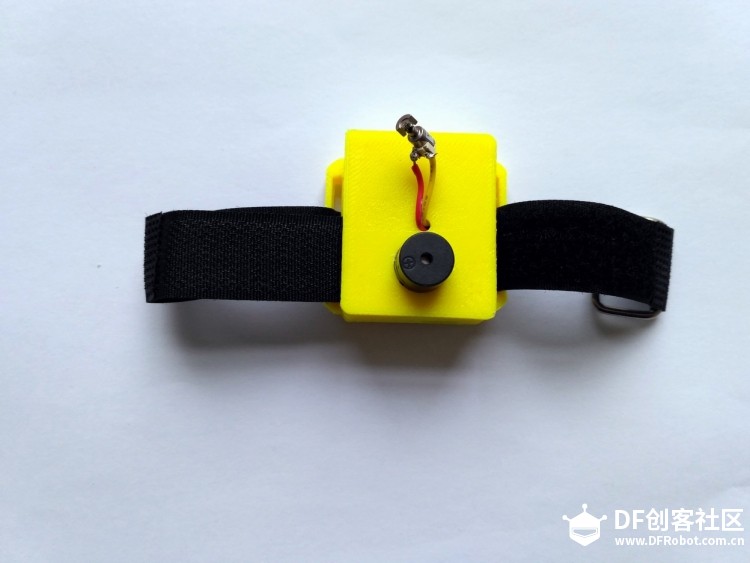

打印结构件并将电子件焊接后，合理安放到结构件中，具体如下图所示
