Arduino轻松学Mixly编程第14课遥控门锁
2017-05-033.4万
AI 快速预览详细
本课程介绍了如何使用Arduino UNO板、IO扩展板、SG90舵机等元件制作遥控门锁。通过红外遥控技术，实现门锁的远程控制。课程详细讲解了红外遥控的实现方法，包括红外接收模块的使用和16进制编码的处理。适合初学者和STEM教育场景。
|

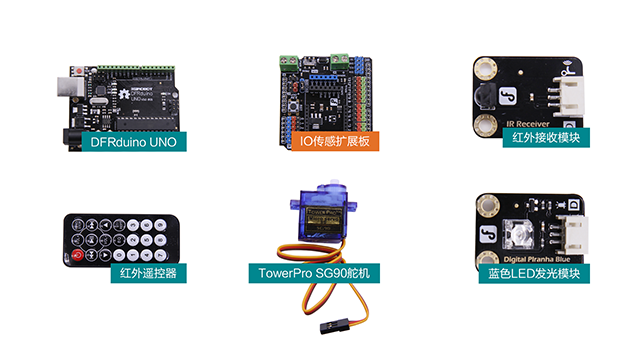

Arduino轻松学Mixly编程 第14课 遥控门锁 1.课程简介 本节课讲解红外遥控的实现方法并使用红外遥控制作一个遥控门锁。 2.知识要点 红外遥控 舵机 3.所需元件 ArduinoUNO板、IO扩展板、SG90舵机、红外接收模块、LED灯  4. 元件介绍 红外遥控接收器 接收遥控器发来的红外信号。 红外遥控发射器 发射遥控信号。 遥控器上的每个按键都对应一个16进制的数字，按键与数字对应如下：  详细的红外解码及编程可阅读文末附的文章链接。 5.Mixly模块 红外接收模块  模块位置：“通讯”栏 模块功能：判断是否接收到红外信号，若接受到红外信号，则在串口监视器中输出红外信号的类型和信号数值。 数字模块  模块位置：“数学”栏 模块功能：在程序中存储数值。红外信号编码“0xFD906F”为16进制数字。为了与字符“FD906F”区别开，需要添加“0x”前缀。 6.程序  7.课堂联系 完成课堂案例，制作一个遥控门锁。 8.作业及挑战 制作一个Useless Machine。 按下按键，LED灯亮，舵机旋转直至摇杆按下按键，LED灭，摇杆复位。  作业提交格式：编程截图+视频效果，请按照要求格式提交作业，以免影响成绩。 附红外解码及编程扩展： 当乐高遇见Arduino：乐高桌面乒乓发球机（文章连接：https://mp.weixin.qq.com/s/RdGZkyRc8T3FADdviJ8_Fg） 课程简介 《Arduino轻松学》是科技学堂制作的在线系列创客教学视频之一。《轻松学》是一套Arduino开发的基础入门课程，适合还没有过硬件开发和编程经验的人群做入门学习使用。本课程中，每节课带你制作一个趣味小项目，在学到技术的同时，也开动想象发挥创造。 课程案例 《轻松学》课程中使用非常适合初学者的DFRobot的米思齐(Mixly)编程积木入门套装，软件选用图形化编程的Mixly。课程以视频+图文的呈现形式，深入浅出。既有操作演示，又方便学习者自主观看查询，轻松完成Arduino的入门学习。 点击附件PDF下载完整纸模: |
