🎶 制作便携式激光竖琴，享受独特音乐体验！🚀

如题，

自己每次摸到乐器就会yy弹琴的样子：如下

实在不济也是

【2B青年文艺转型】- 激光竖琴图14

家里妹子不久前告诉我“其实你是酱紫”

当时老子的心里是崩溃的
【2B青年文艺转型】- 激光竖琴图13

之前蘑菇云扔了台激光竖琴，卤煮家妹子做的，但带出去文（zhuang）艺（bi）实在是不方便。
所以就心想能不能搞个小的，出去浪也方便啊。

说搞就搞，身为蘑菇云搞事情一把手首先是买买买BOM清单
1> Φ12mm直径10mW532nm绿光激光模组点状定位瞄准绿色激光头发射管 * 7
2> 模拟环境光线传感器(Arduino兼容) DFR0026 * 7
3> DFRduino Mega2560 V3.0控制器 DFR0165* 1
别问我为啥用mega，有钱任性（要7个模拟口啊妈蛋，uno只有6个啊mdzz）
4> DFR0165 MEGA传感器扩展板 V2.4 (Arduino兼容) * 1
5> MIDIPLUS miniengine USB MIDI键盘专用硬音源合成器音源 *1
（这个音源也能当充电宝给arduino供电，好方便哈哈哈哈哈哈）
6> 合成板木片，激光切割板材600mm*600mm*4mm * 6 留了一张备用
7> 3v2a电源适配器 * 1
也别问我为啥用这么奇葩的电源适配器，激光头是3V的，实测电流300mA，7个加起来共2.1A，能买到的功率最大的就3v2a，凑合用了（应该炸不了）。。。
8> midi连接线，USB连接线，等等。

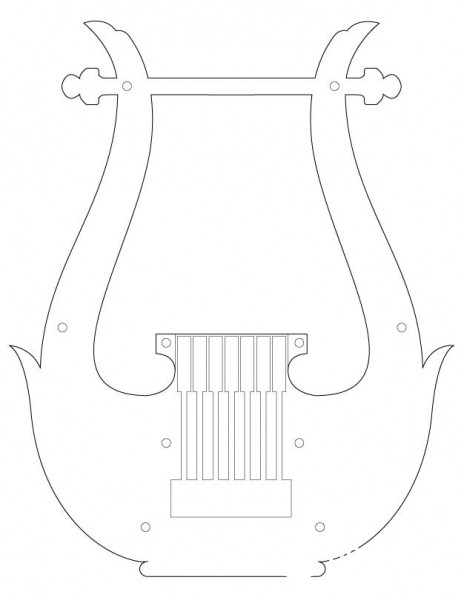

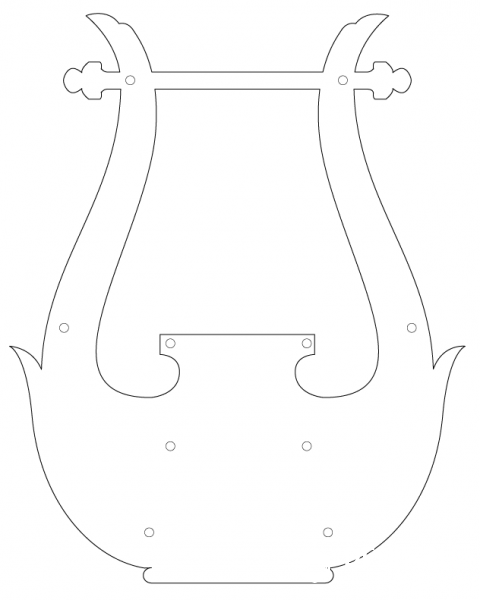

制作过程之切割木板，装配（图纸已上传）：

【2B青年文艺转型】- 激光竖琴图1

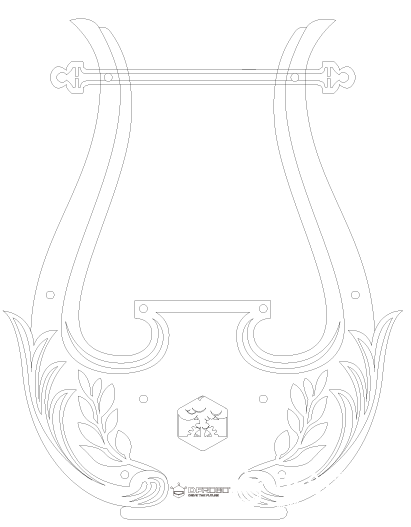

从下到上，共5层，分别为底板，夹层板*3（包括激光头位置，线位，洞洞板的位置），面板（雕刻花纹，logo）

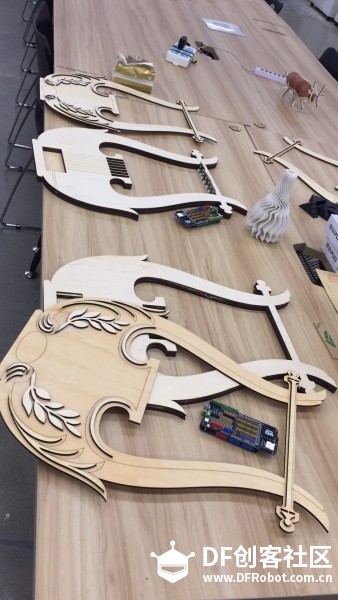

一层一层的叠起来 ↓↓↓
【2B青年文艺转型】- 激光竖琴图7

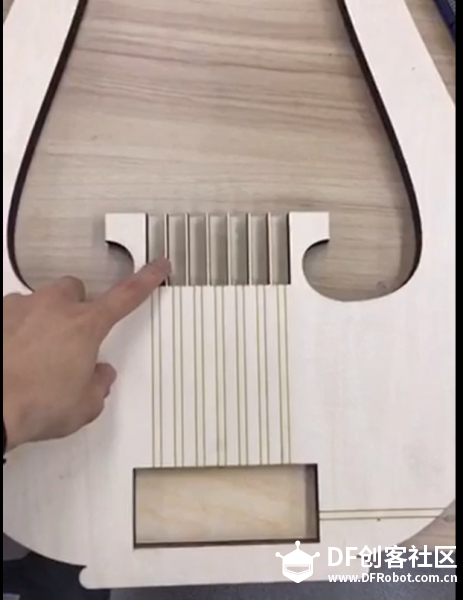

中间是激光头的卡槽 ↓↓↓
【2B青年文艺转型】- 激光竖琴图6

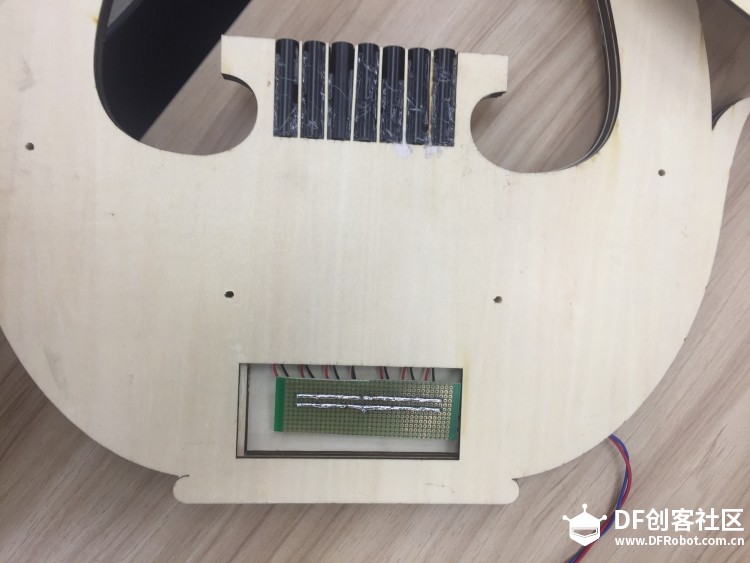

激光头装进去，线路焊在洞洞板上，接出正负极两根线，盖上面板，上螺丝。
【2B青年文艺转型】- 激光竖琴图9

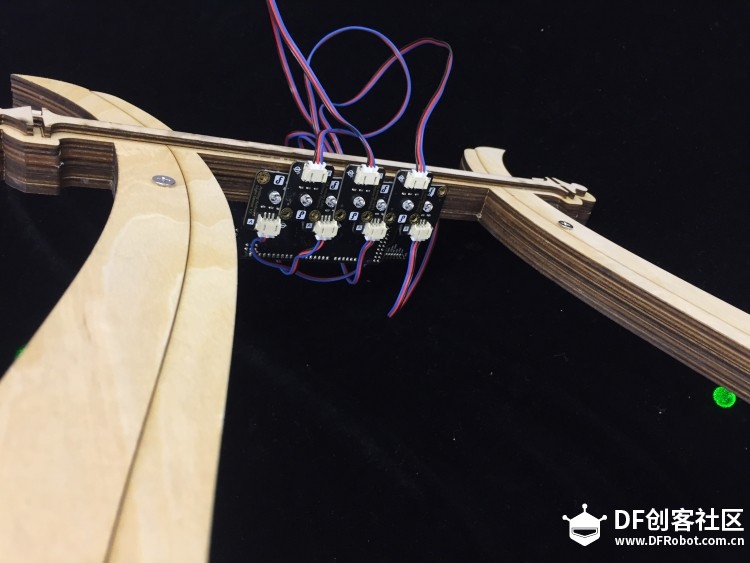

然后安装传感器在上面，用万能的热胶枪

【2B青年文艺转型】- 激光竖琴图10

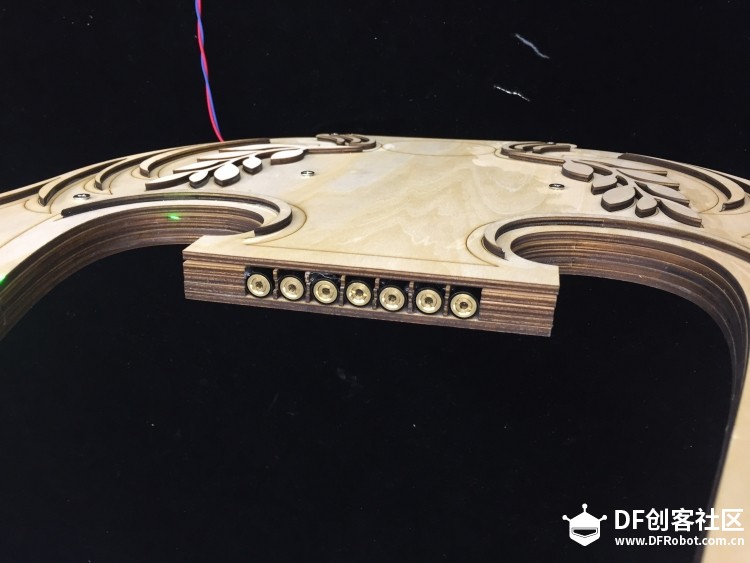

完了再把mega主控板pia唧到上面，接线。

【2B青年文艺转型】- 激光竖琴图12

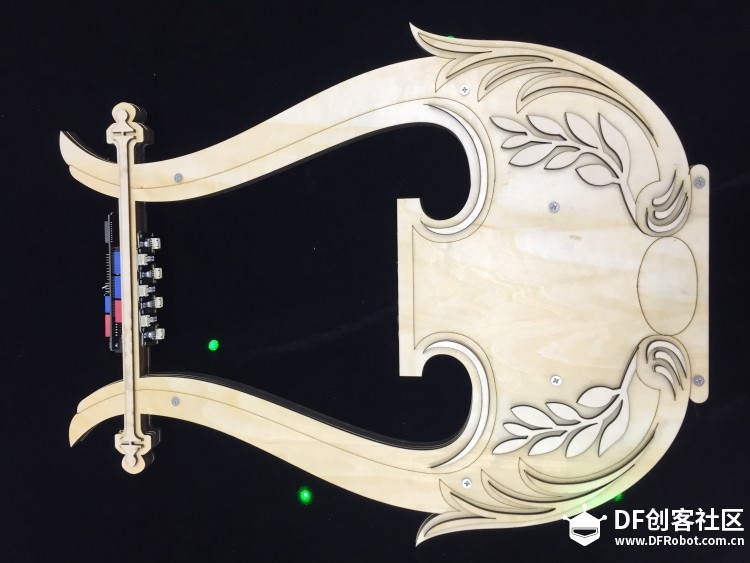

成品图是酱紫的

当然身体有了，还缺个聪明的大脑，下面程序奉上

/***************************************************************************
 * 激光竖琴                                                                *
 * Version: 1.0.0                                                          *
 * Date:    Apr 06 2017                                                    *
 * Name:    Richard Lyu                                                    *
 * Email:   <a href="mailto:Richard.lyu@dfrobot.com" target="_blank">Richard.lyu@dfrobot.com</a>                                        *
 *                                                                         *
 ***************************************************************************/

static const unsigned ledPin = 13;      // LED pin on Arduino Uno
static const unsigned Laser[] = {A6,A7,A8,A9,A10,A11,A12};      // Laser on Arduino Uno
static const unsigned LaserThreshold = 500;      // 阈值，调整大小以适应外部环境光线条件
static const unsigned note[] = {42,43,44,45,46,47,48}; //  修改数组里的数字 调整音高

void setup()
{
    pinMode(ledPin, OUTPUT);
    Serial.begin(31250);


  // play notes from F#-0 (0x1E) to F#-5 (0x5A):
  for (int i = 0x1E; i < 0x5A; i++) {
    //Note on channel 1 (0x90), some note value (note), middle velocity (0x45):
       noteOn(0x90, i, 0x45);   // Send a Note (pitch 42, velo 127 on channel 1)
    delay(100);
    //Note on channel 1 (0x90), some note value (note), silent velocity (0x00):
      noteOn(0x90, i, 0x00);    // Send a Note (pitch 42, velo 127 on channel 1)
    delay(100);
  }
}

bool StatePre[7] = {false,false,false,false,false,false,false};
bool StateCur[7] = {false,false,false,false,false,false,false};

//  plays a MIDI note.  Doesn't check to see that
//  cmd is greater than 127, or that data values are  less than 127:
void noteOn(int cmd, int pitch, int velocity) {
  Serial.write(cmd);
  Serial.write(pitch);
  Serial.write(velocity);
}

void loop()
{
  for(int i = 0;i<7;i++){
  /*******  Detecting currently if the laser is fired on the sensor  **********/
    if (analogRead(Laser) > LaserThreshold ){
       StateCur = true;
    }else{
       StateCur = false;
    }

/********            Determine if sound should be played        *************/

    if(StateCur == true && StatePre == false){
        noteOn(0x90, note, 0x45);
        digitalWrite(ledPin, HIGH);
    }else if(StateCur == true && StatePre == false){
        noteOn(0x90, note, 0x00);
        digitalWrite(ledPin, LOW);
    }

/******   shifting in the current state to previous state     ***************/
    StatePre = StateCur;
  }
        delay(50);
}
复制代码
