基于MPU6050六轴运动传感器的手臂动捕
2017-05-126万
精华项目
AI 快速预览详细
基于MPU6050六轴运动传感器的手臂动捕项目，通过在上臂、下臂和手背各佩戴一个传感器，实现精准的运动捕捉。硬件包括Arduino Pro Micro和MPU6050传感器，支持DMP功能，可输出传感器的姿态。项目展示了在Processing和Unity下的效果，适用于STEM教育和青少年科创比赛。

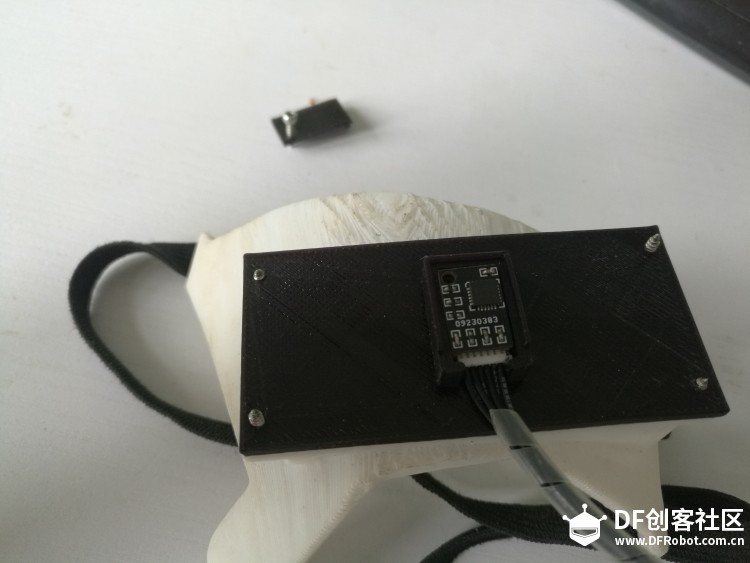

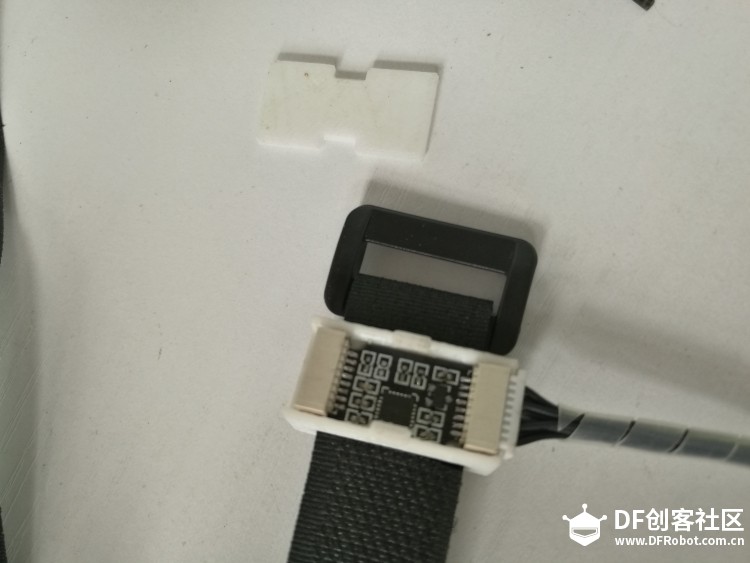

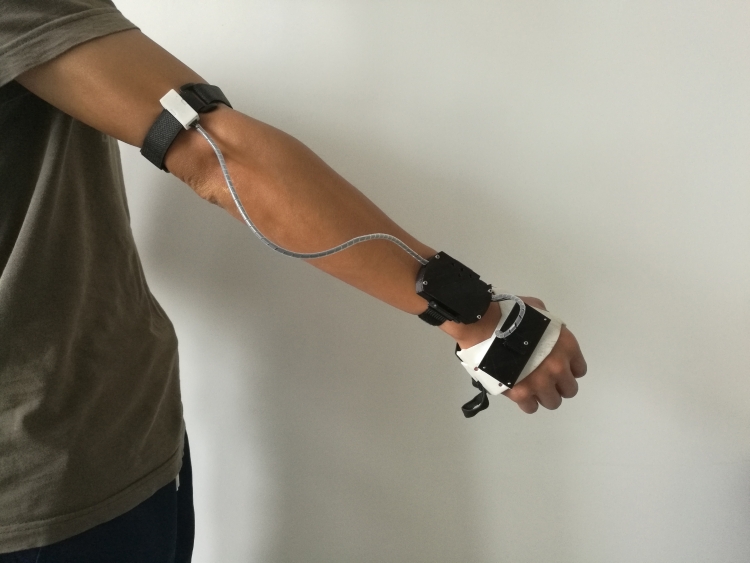

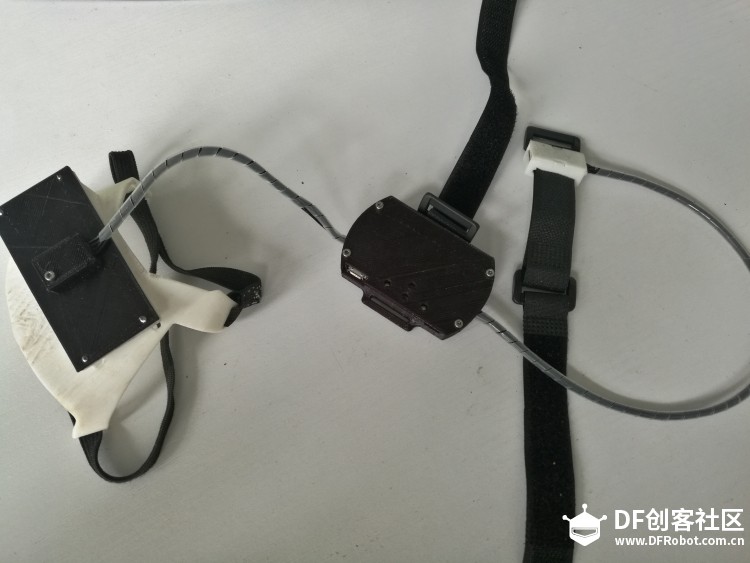

 上次发过一个同样基于MPU6050传感器制作的手套。这次分享一下手臂的动捕，两个设备是完全兼容的（后续补上）。 放个佩戴的图片。上臂（近手肘处）、下臂（近手腕处）、手背各佩戴了一个传感器。设备的主板放在手腕处。  上视频： 现在来看看硬件吧  手背上的传感器器：  下臂（近手腕处）的主板（MCU、蓝牙、USB、传感器）。PS：主板上留了两组拓展接口，可以满足后面的各种开发需求  上臂（近手肘处）的传感器  现在来聊聊MPU6050。这颗传感器集成了三轴加速度和三轴陀螺仪，没有磁场传感器哦。但是这颗传感器有一个内置的DMP功能，可以直接输出传感器的姿态。熟悉的朋友应该是知道的。先来看看DMP模式下的效果吧 首先是Processing下的，简单说明下这里用的硬件是Arduino Pro Micro+MPU6050  接着是Unity下的，这里只用了主板及板载传感器  |
