🔥打造个性可穿戴打火机！🚀FireBeetle Board-ESP32教程

对于一个烟民来说，是否有过想抽烟却找不到打火机的经历？是否想过如果打火机可穿戴该有多好？没错，我就经历过这样的痛苦。话不多说，先晒两张照片：

【FireBeetle Board-ESP32应用教程】让你的打火机可穿戴图10

【FireBeetle Board-ESP32应用教程】让你的打火机可穿戴图11

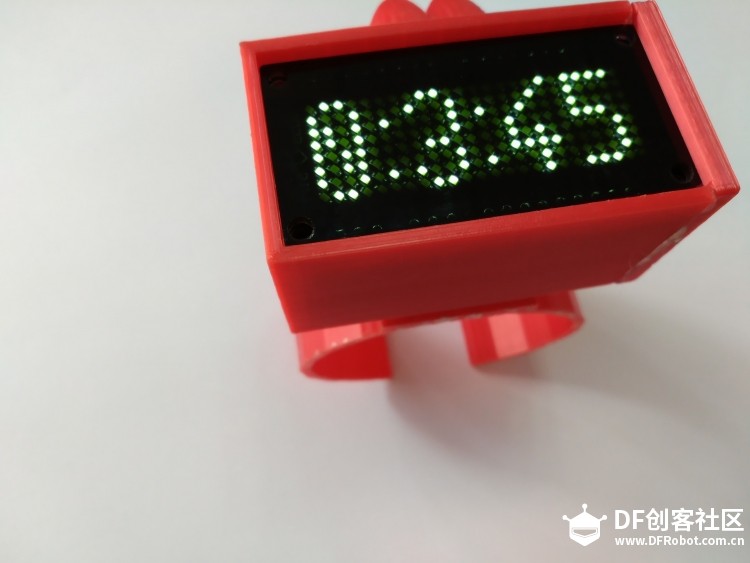

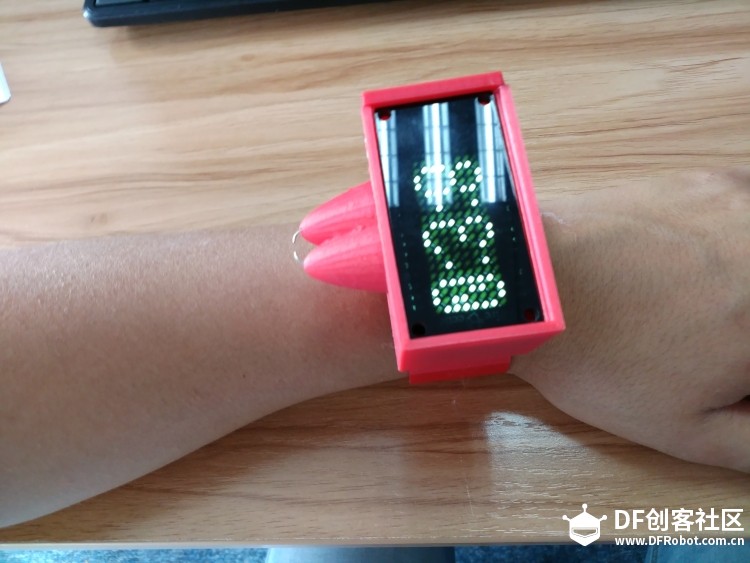

  呵呵，体积有点儿大，不过效果已经很明显了，至少我自己都被迷住了。
  我的打火机和传统的打火机不一样，是采用电弧打火的，通过触控按钮来控制打火。触控按钮采用FireBeetle Board-ESP32主板GPIO自带的触摸功能。而且，可以看出，他还是一个手表。下面我将制作过程分享给大家。

一、硬件清单
  电弧点火器高压升压线圈×1
  NPN三极管×1
  51Ω电阻×1
  1KΩ电阻×1
  1N4007二极管×1
  大功率NPN三极管×1
  FireBeetle Board-ESP32主板×1
  FireBeetle Covers-Proto Board×1
  FireBeetle Covers-24×8 LED Matrix×1
  3.7V锂电池×1
  注意：部分原件可以在DFRobot商城采购到。

二、硬件连接

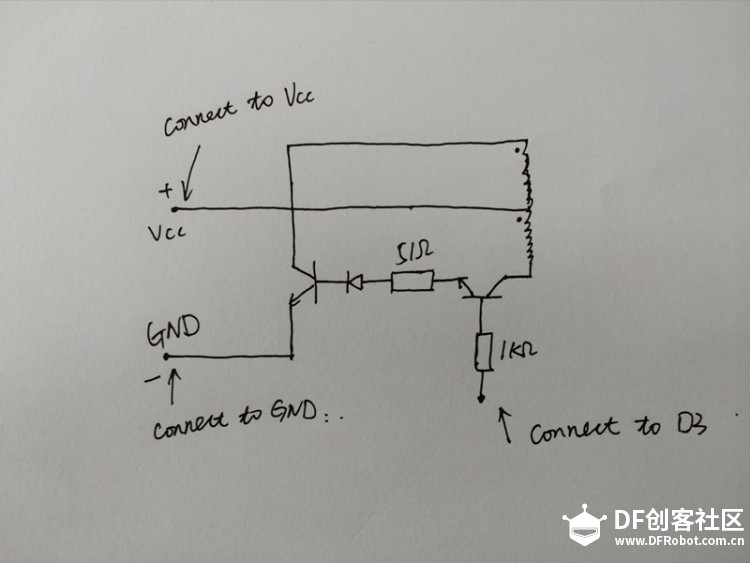

1、电路原理图，如下图所示：

将电子元器件按照图中的方式焊接在FireBeetle Covers-Proto Board板上，并将打火机的控制引脚用导线与D3连通，可以直接连接到FireBeetle Covers-Proto Board的D3，因为FireBeetle系列是pin to pin兼容的。
将Vcc连接到FireBeetle Covers-Proto Board板的Vcc，GND连接到FireBeetle Covers-Proto Board的GND（如果你看不懂原理图那就没得救了）。

  2、连接触摸导线
DFR0478 FireBeetle Board-ESP32主板自带触摸功能，这里用的是T3（A4）和T5（MCLK/IO12）（触摸引脚对应的端口可以查看FireBeetle Board-ESP32用户使用手册）。将A4和MCLK/IO12分半用导线引出来。

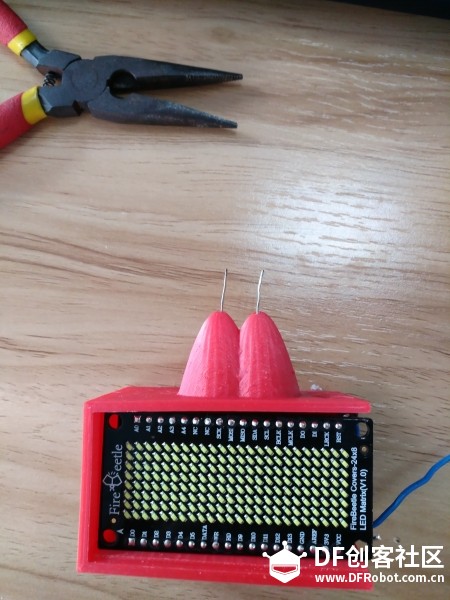

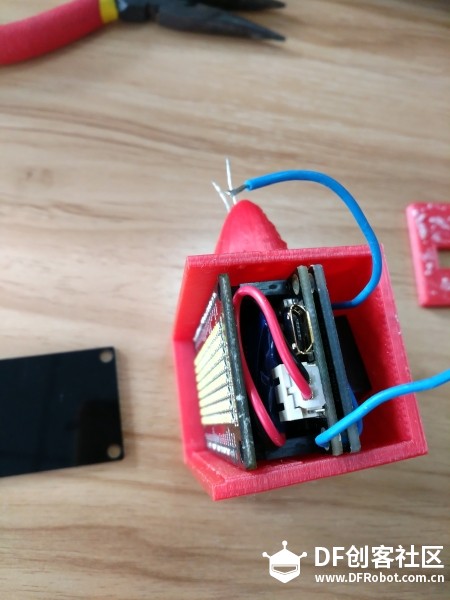

  3、将LED灯板、ESP32主板和焊接好元件的扩展板连接在一起，如下图所示：

连接的方式可以采用排针和排母插接的方式，方便中间放置锂电池。

三、组装外壳
外壳采用3D打印机打印，源文件下载地址，点击下载。
组装前需要先下载代码到主板，源代码在压缩文件包中，程序如下：

#include "DFRobot_HT1632C.h"
#include <TimeLib.h>

#define DATA D6
#define CS D2
#define WR D7

DFRobot_HT1632C ht1632c = DFRobot_HT1632C(DATA, WR,CS);

int threshold = 40;
bool touch1detected = false;
bool touch2detected = false;

String twoDigits(int digits){
  if(digits < 10) {
    String i =String(digits);
    return i;
  }else {
    return String(digits);
  }
}

uint8_t utf8ascii(byte ascii) {
  static uint8_t LASTCHAR;
  if ( ascii < 128 ) {
    LASTCHAR = 0;
    return ascii;
  }
  uint8_t last = LASTCHAR;
  LASTCHAR = ascii;
  switch (last) {
    case 0xC2: return  (ascii);  break;
    case 0xC3: return  (ascii | 0xC0);  break;
    case 0x82: if (ascii == 0xAC) return (0x80);
  }
  return  0;
}

void updataClock(void){
  String timenow = String(hour())+":"+twoDigits(minute())+":"+twoDigits(second());
  uint16_t length = timenow.length() + 1;
  uint16_t k = 0;
  char* str = (char*)malloc(length*sizeof(char));
  timenow.toCharArray(str,length);
  length--;
  for(uint16_t i=0;i<length;i++){
    char c = utf8ascii(str<i>);
    if(c!=0)
     str[k++] = c;
  }
  str[k] = 0;
  ht1632c.clearScreen();
  ht1632c.print(str);
  free(str);
}

void gotTouch1(){
 touch1detected = true;
}

void gotTouch2(){
 touch2detected = true;
}

void setup() {
  Serial.begin(115200);
  pinMode(D3,OUTPUT);
  digitalWrite(D3,LOW);

  ht1632c.begin();
  ht1632c.isLedOn(true);
  ht1632c.clearScreen();
  delay(500);
  touchAttachInterrupt(T5, gotTouch1, threshold);
  touchAttachInterrupt(T3, gotTouch2, threshold);
}

void loop() {
  if(touch1detected){
    touch1detected = false;
    ht1632c.clearScreen();
    ht1632c.print("1");
  }else if(touch2detected){
    touch2detected = false;
    ht1632c.clearScreen();
    ht1632c.print("2");
  }else{
    updataClock();
  }
  delay(50);
}</i>
复制代码

将触控导线分别穿过外壳预留的按钮安装孔，如下图所示：

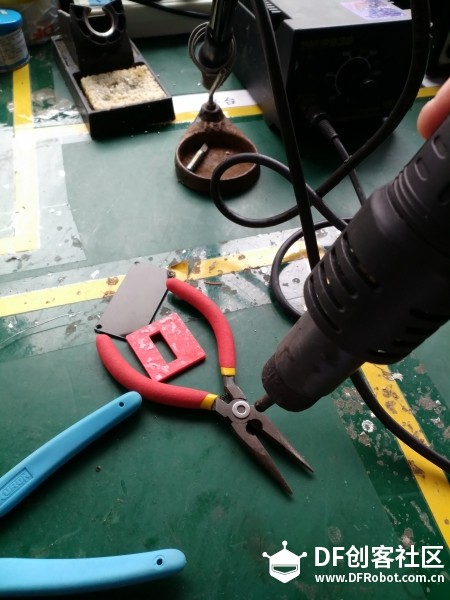

然后，将螺丝弹垫用热风枪吹热，这样方便固定螺丝弹垫到外壳（这个就是触控按钮了）：

注意：不要用手去拿弹垫，小心烫手。

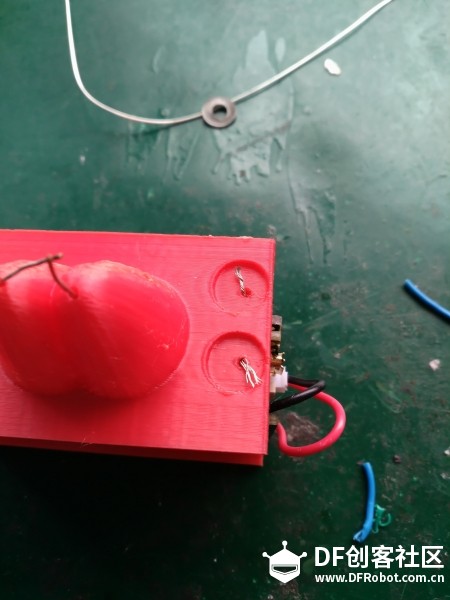

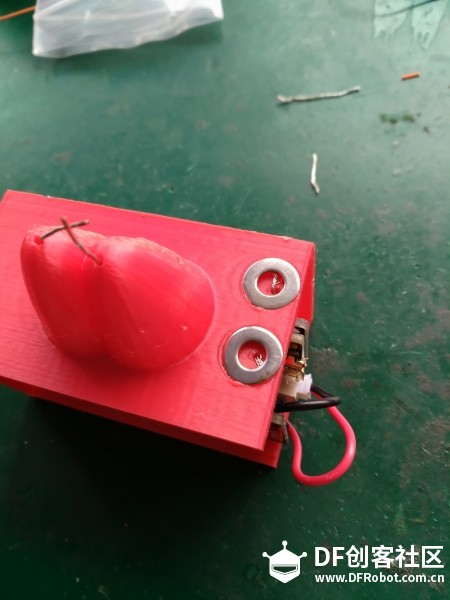

将弹垫固定到外壳，确保弹垫和导线连接：

注意：在固定前，需要将高压线圈的两个输出导线穿过外壳：

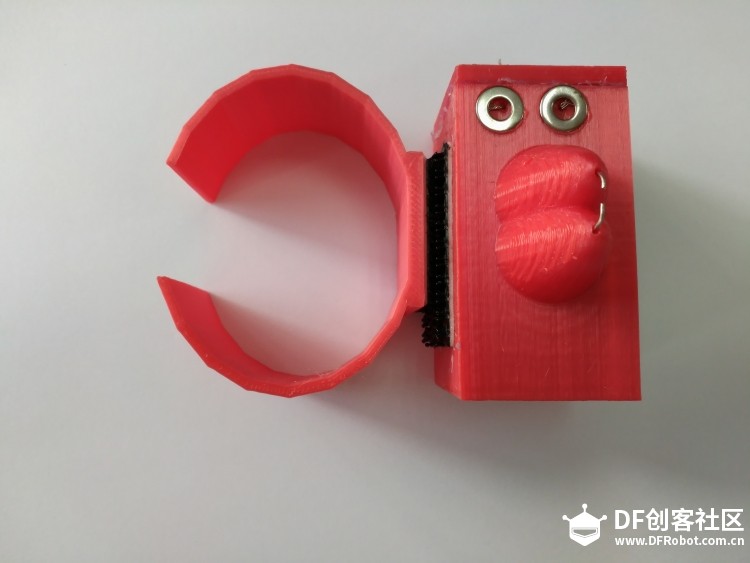

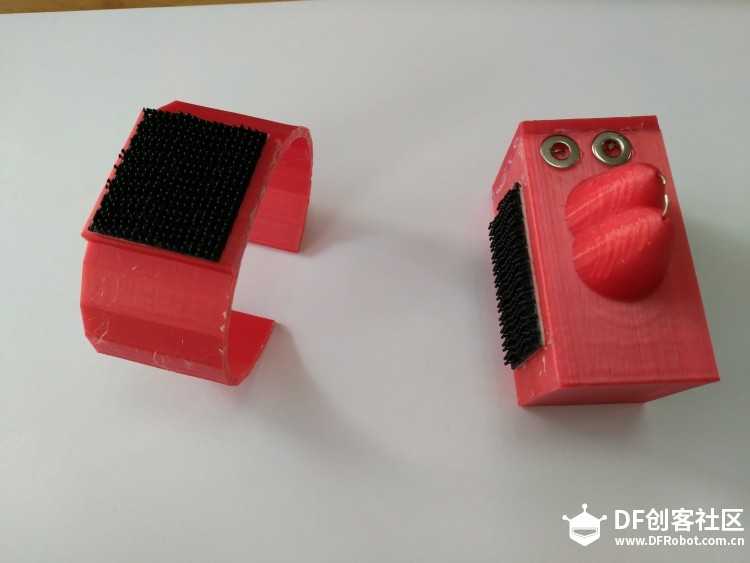

然后用热熔胶固定整个外壳。手环和打火机分别用魔术贴连接，如下图所示：

接着，下载程序到打火机，程序源码点击下载（3D源文件也在里面）。

再然后，就完工了。。。。。。
