作者: 毕经海
     带着孩子们初步学会了micro:bit的基础知识,扫除了入门学习的路障,一气呵成完成了几个简单的点亮LED灯的案例实战之后,孩子们的创意设计的激情被点燃。一个个奇思妙想犹如雨后春笋争相破土而出。(如何用micro:bit来连接传感器?如何用micro:bit来获取传感器的值并做出判断?micro:bit只有3个输入输出端口、1个3.3V、1个GND端口,不够用怎么办?)……
1.  怕光的机器人
(1)  熟悉micro:bit端口

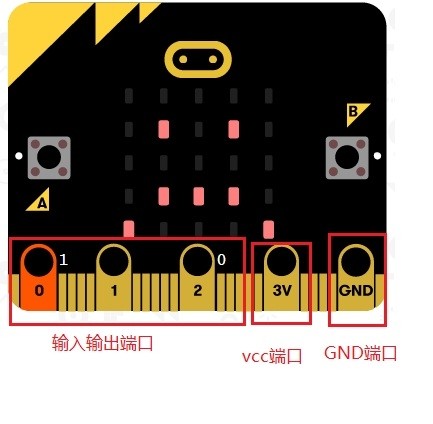

亲密接触BBC micro:bit (3)图1
(1)  准备器材:

针-针型杜邦线若干(多种颜色便于使用)、DF光线传感器1个

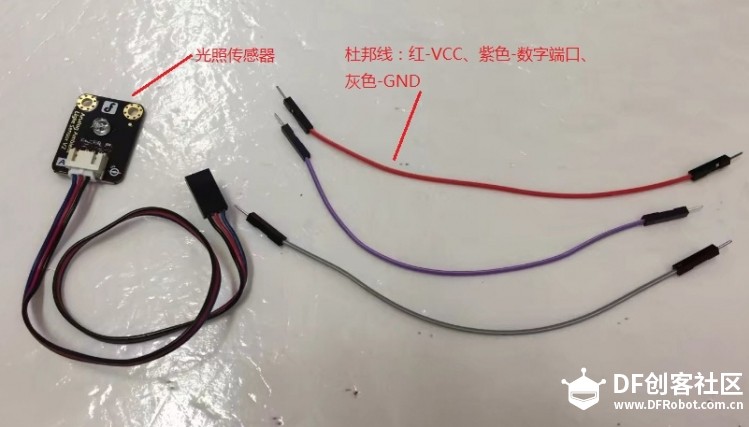

亲密接触BBC micro:bit (3)图2
(3)设计、搭建电路

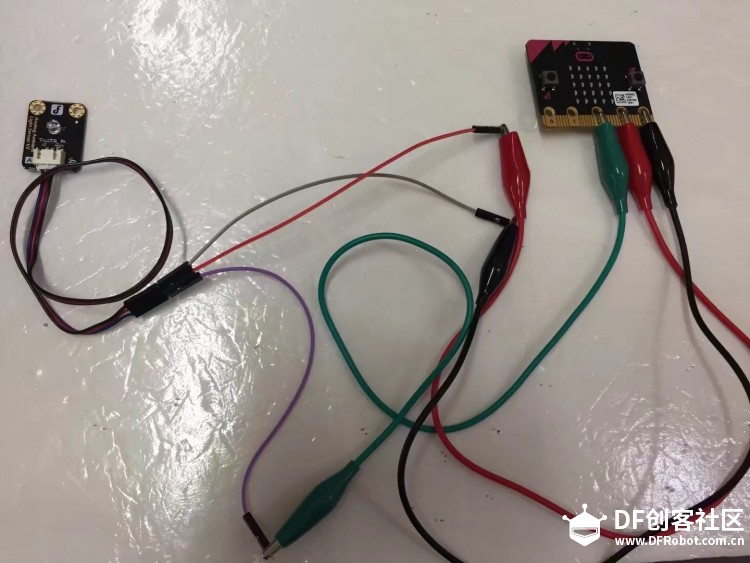

亲密接触BBC micro:bit (3)图3
(4)编写程序:
      利用判断语句,检测当前的光值。如果当前光值小于100,即光线较暗时显

示“害怕”表情,反之显示“高兴”表情。
亲密接触BBC micro:bit (3)图4
(5)下载程序测试:

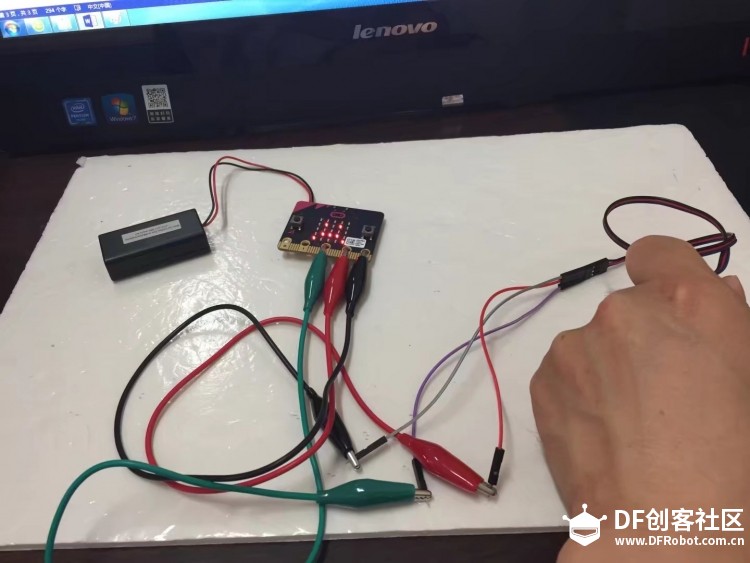

亲密接触BBC micro:bit (3)图5

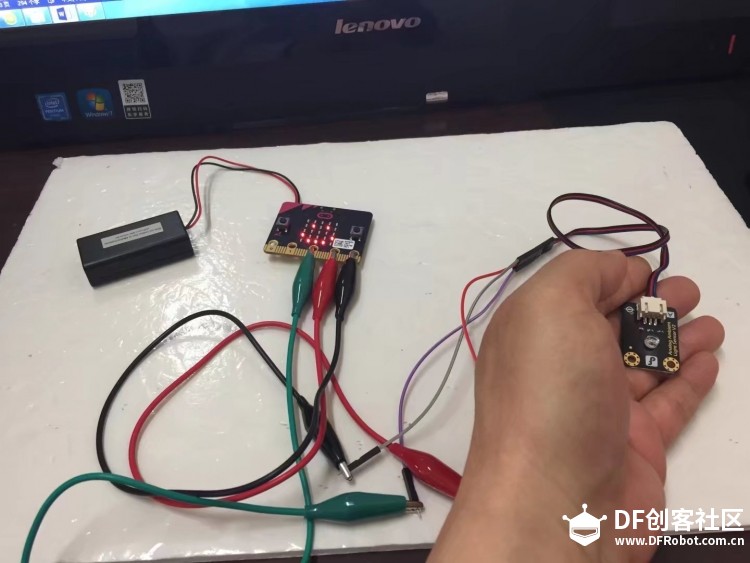

亲密接触BBC micro:bit (3)图6
1.  会报警的机器人
完成了“怕光的机器人”案例之后,有学生提出了新的想法:“当光线较暗的
时候让否让机器人显示出害怕的表情,又能发出声音报警呢?”
(1)准备好器材:
    添加一个DF蜂鸣器,来发出声音报警。

(1)  搭建设计电路:

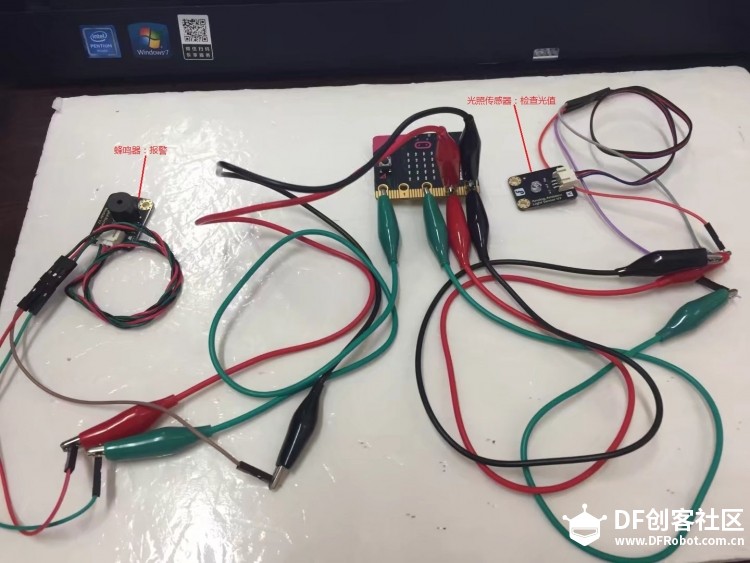

亲密接触BBC micro:bit (3)图7
(3)编写程序:
亲密接触BBC micro:bit (3)图8
亲密接触BBC micro:bit (3)图9
(4)下载程序测试:

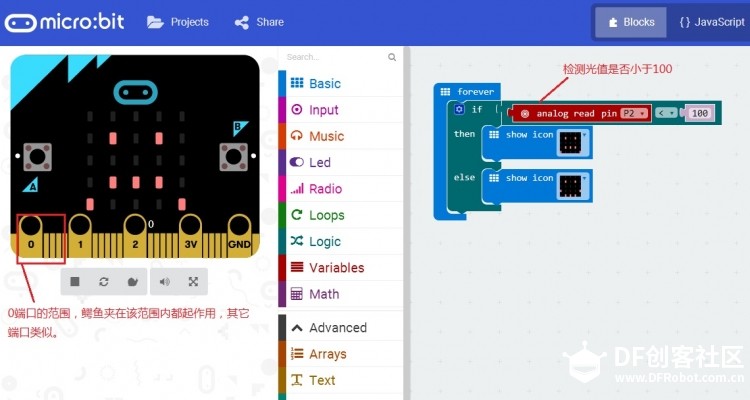

STEM教育 · micro:bit创意项目:怕光和会报警的机器人_image_3.webp

报警机器人测试视频.rar

1.37 MB, 下载次数: 4237

创作许可协议

本项目采用 None(不开放任何权利,保留所有权利) 进行许可。

评论(2)
zsc990338
zsc990338
根据第一个代码图,是否应该叫做怕黑的机器人呢?
六月的雨
六月的雨
作者
micro:bit还有很多的功能等待着大家去探索开发,以后有机会继续分享!
