给你的Micro:Bit做个扩展板吧！
2017-06-092万
精华项目
AI 快速预览详细
本文介绍了如何为Micro:Bit制作一个扩展板。通过使用40P排座和双头针，解决了间距1.5mm的问题。文章详细描述了制作步骤，包括排座针的反转、弯曲和焊接等。最终成品不仅实用，还具有红白机卡带金手指的既视感。这个项目适合初学者和创客爱好者，可以激发孩子的创造力。
|

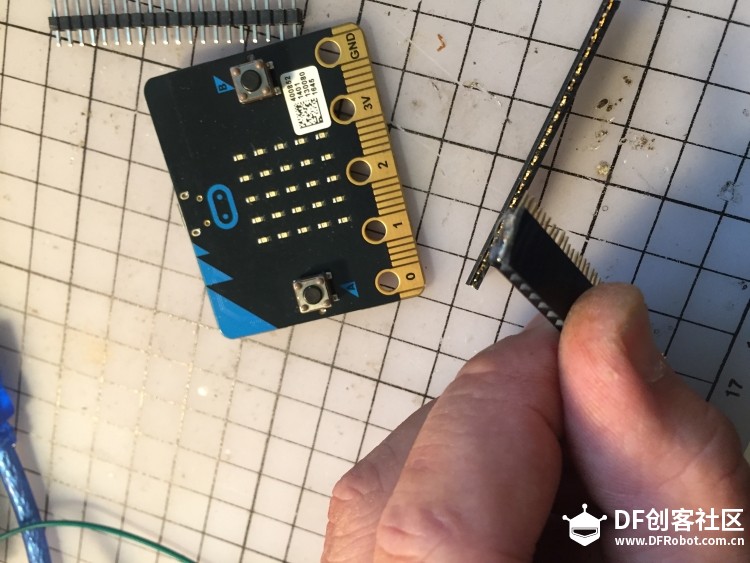

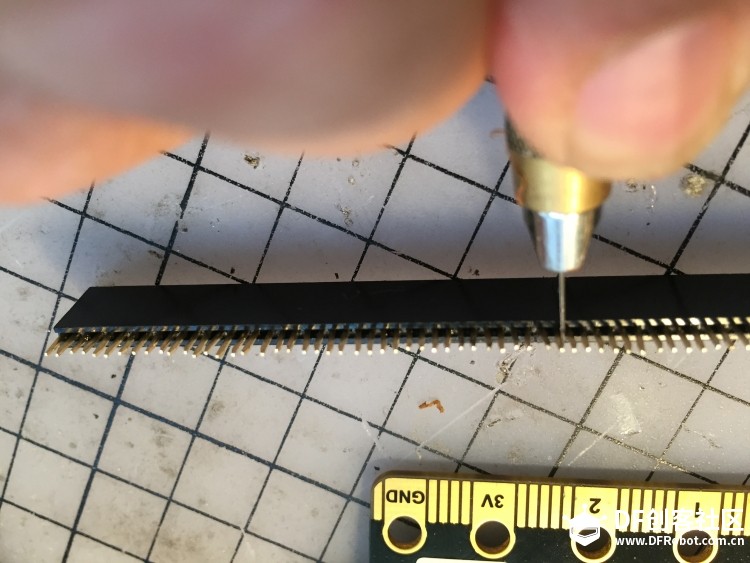

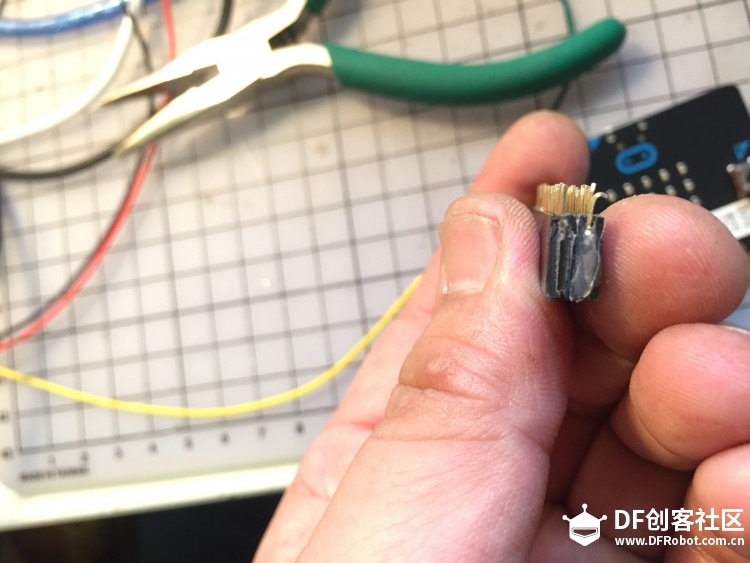

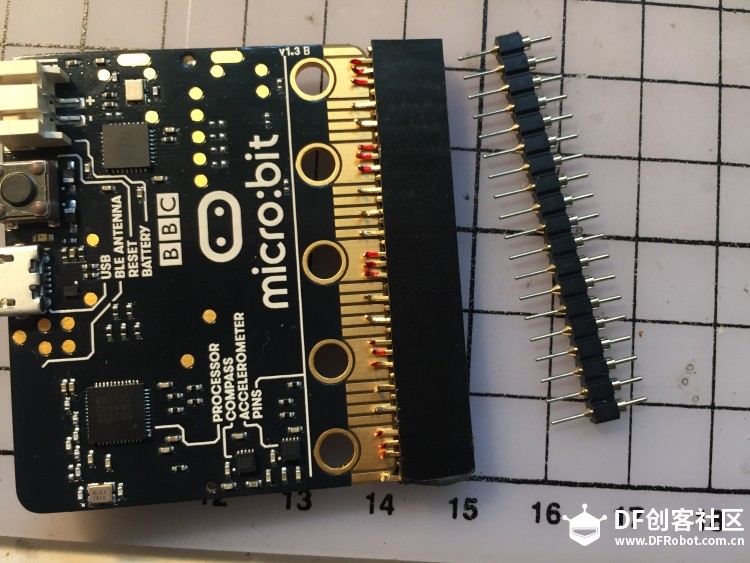

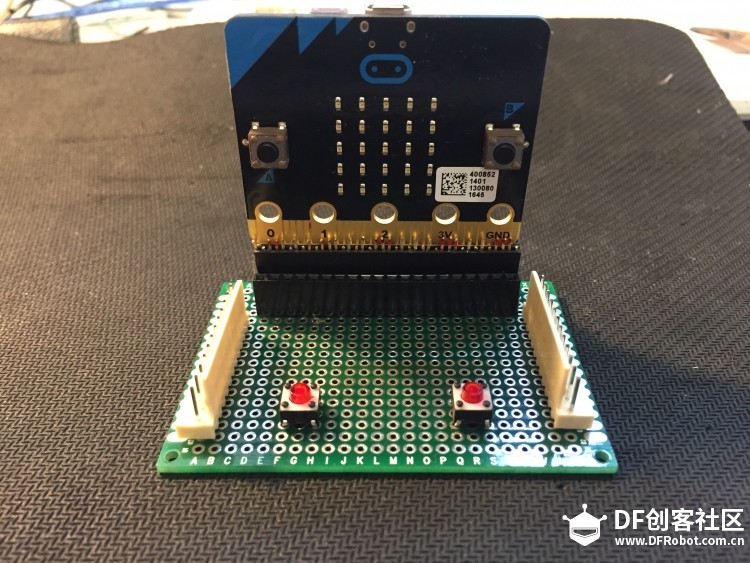

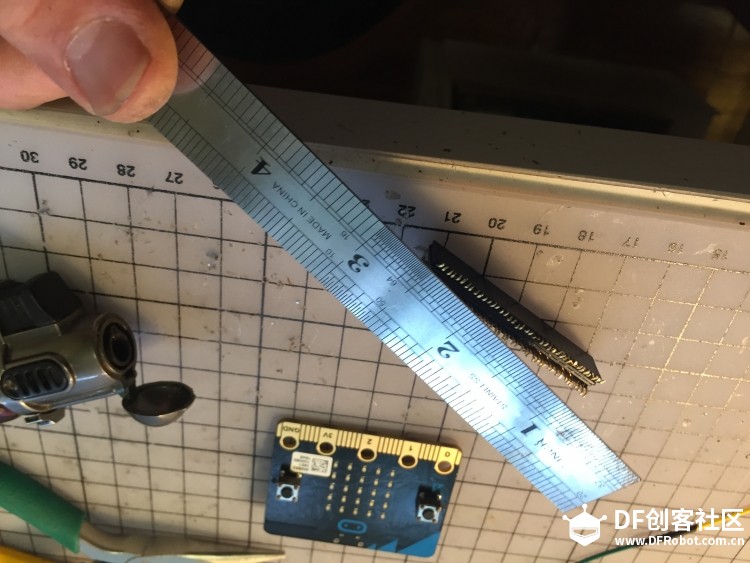

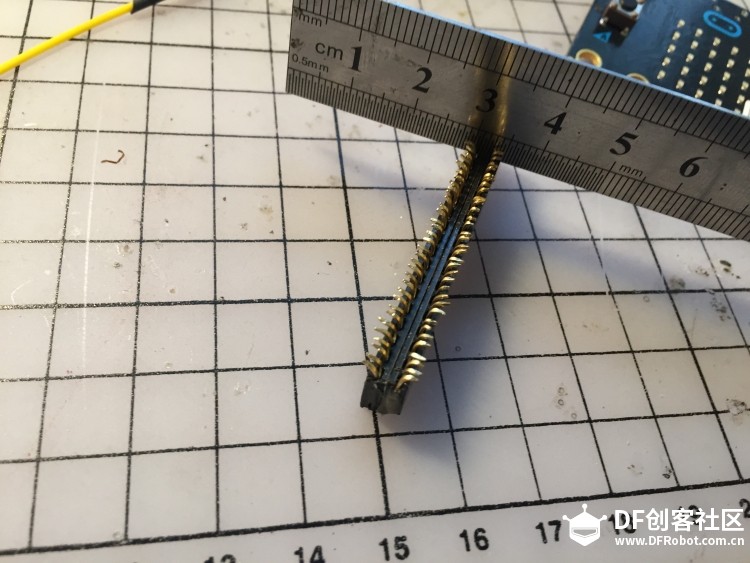

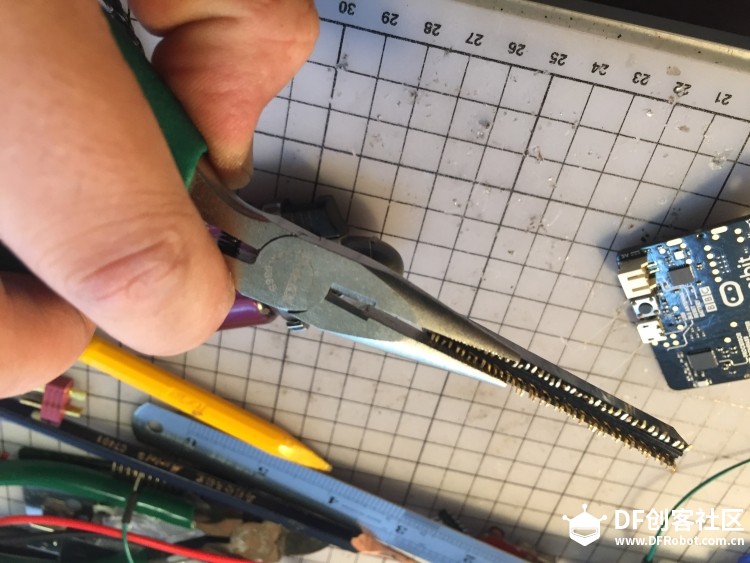

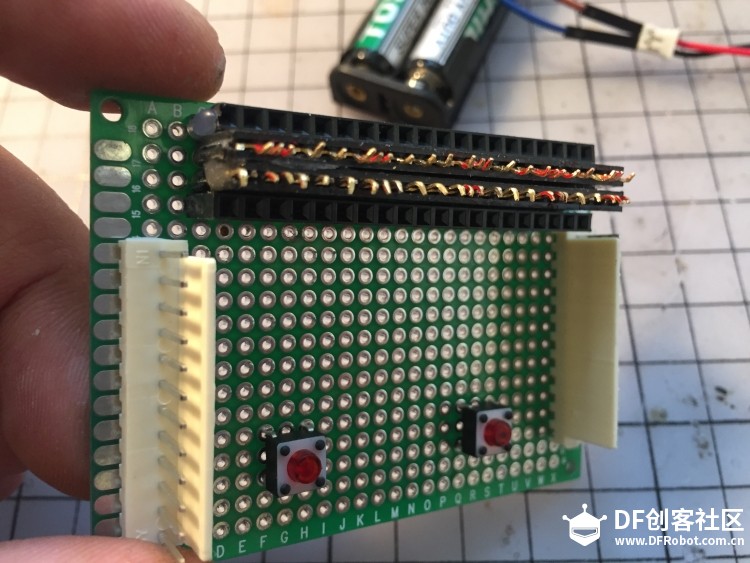

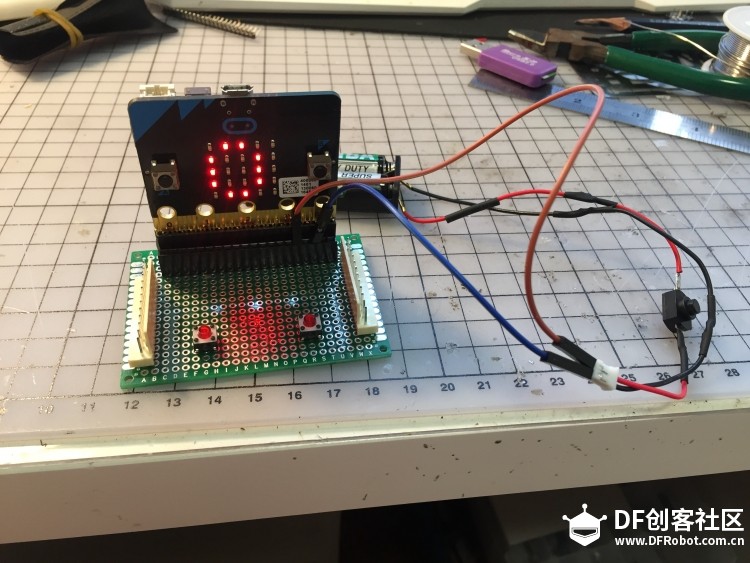

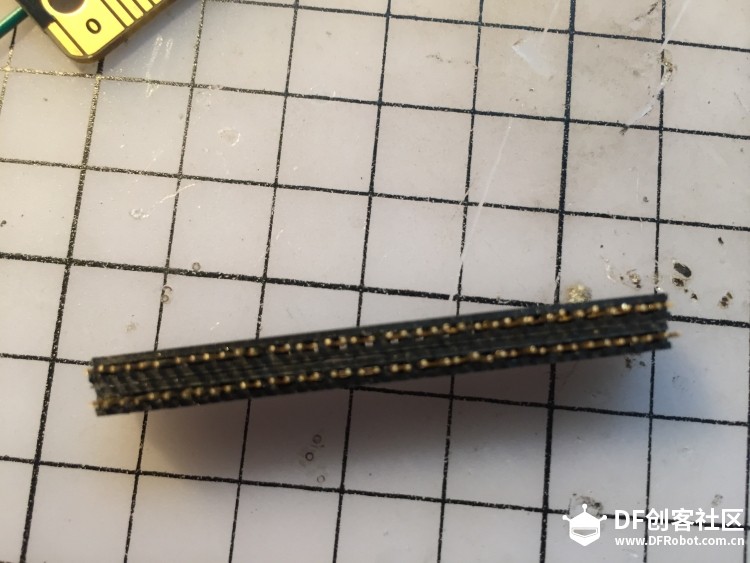

最近买了micro:bit 还没来得及把玩，我还以为会有送鳄鱼夹，总觉得这货要像Makeymakey夹着玩才有意思，无奈家里最后一个鳄鱼夹被我做了“焊接保镖”。怎么搞呢。做个扩展板吧，无奈间距1点几，没有配套的洞洞板和排针。于是边看着这小家伙边琢磨怎么办。忽然天空中一道闪电划过，我的灵感跟着来了。看接下来发生了什么吧。材料：40P的排座x2 40P的双头针 洞洞板 制作步骤： 把排座的针拔出来反过来再插进去，你会发现间距是不是刚刚好  对半切，选一半全部倒插过来。  然后像下面这样用尖嘴钳朝外把每一根针掰弯，注意夹的时候尽量夹针的头部。  钢尺插进对位，调整一下，不让相邻两根针短接。  然后尖嘴钳把两边的排针向中间夹的近一些。  打火机烤一烤针，拿尺子拍一拍，为了牢固一点。  接下来就要选择性的夹掉一些针了。 下图为板子正反两面，红色为保留针脚，灰色咔嚓，借用了hnyzcj 在本栏 《BBC micro:bit初体验》中的引脚图片作参考。 灯面  标面  在底部插入双头针然后焊在洞洞板上。旁边各放一条排座，就把所有脚引出来了。  好了最后上成品图  做成这样原本是发现它和小时候玩过的卡带金手指有点像，有木有一种红白机的既视感。   |
-
2017-06-09 112607.jpg (103.3 KB, 下载次数: 11090)
-
2017-06-09 120309.jpg (114.27 KB, 下载次数: 11183)
