🔥FireBeetle开箱测评：轻松实现LEDMatrix创意显示！🚀

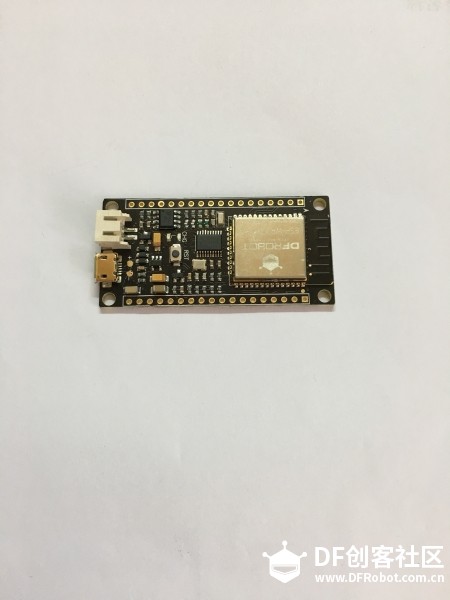

【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图4

【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图5

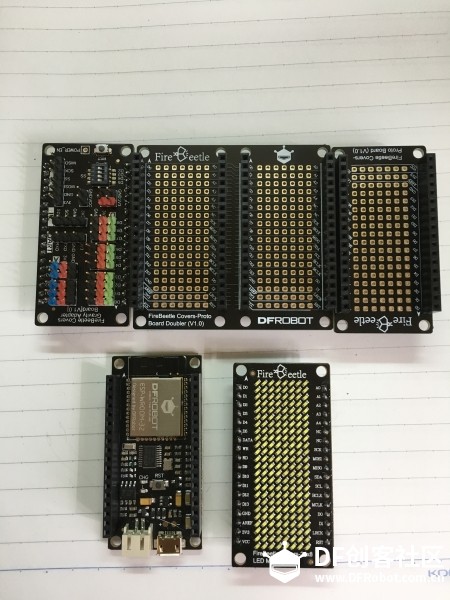

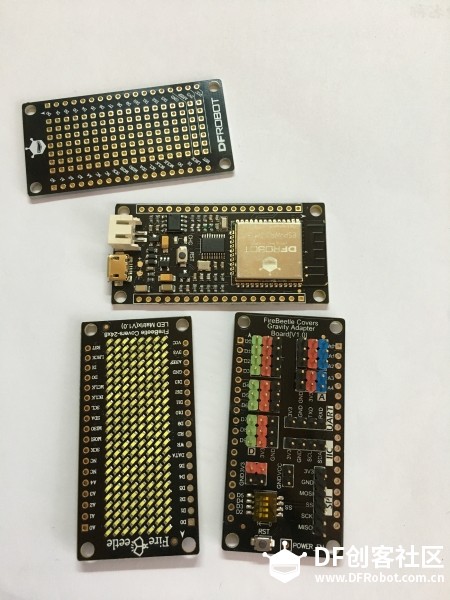

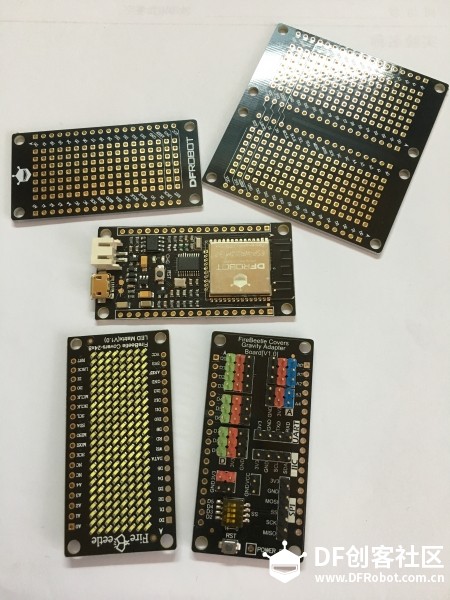

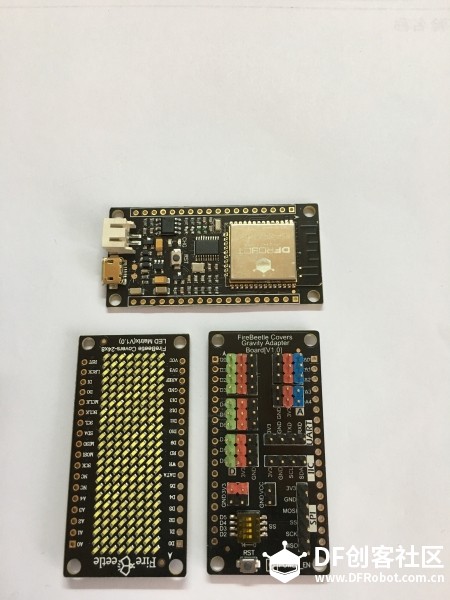

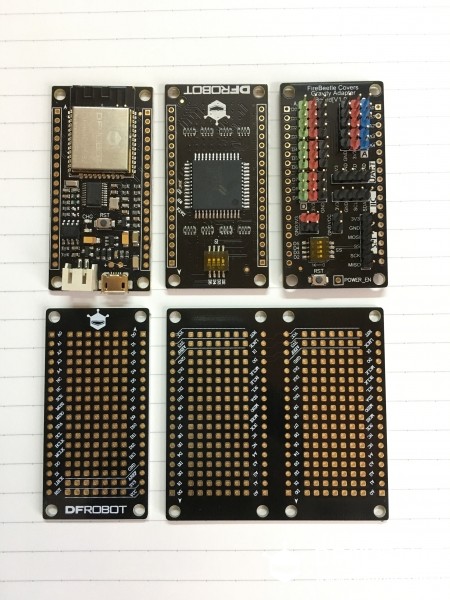

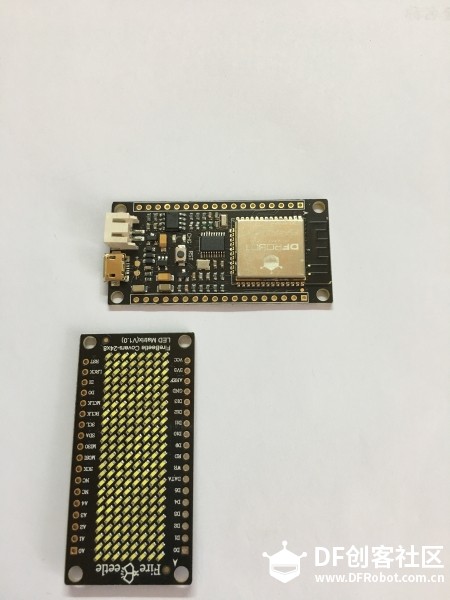

收到试用品超高兴的~不过也被LED_Matri震撼了~疯狂地把排针排母焊~
【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图6

其实主要还研究了一下这个LED矩阵（因为以后的项目也要用到）
大体上呢，我就是觉得用DF提供好的驱动很稳定，但是画图确实有一点费劲，需要在脑子里YY好久才好确定一个图要怎么显示。。

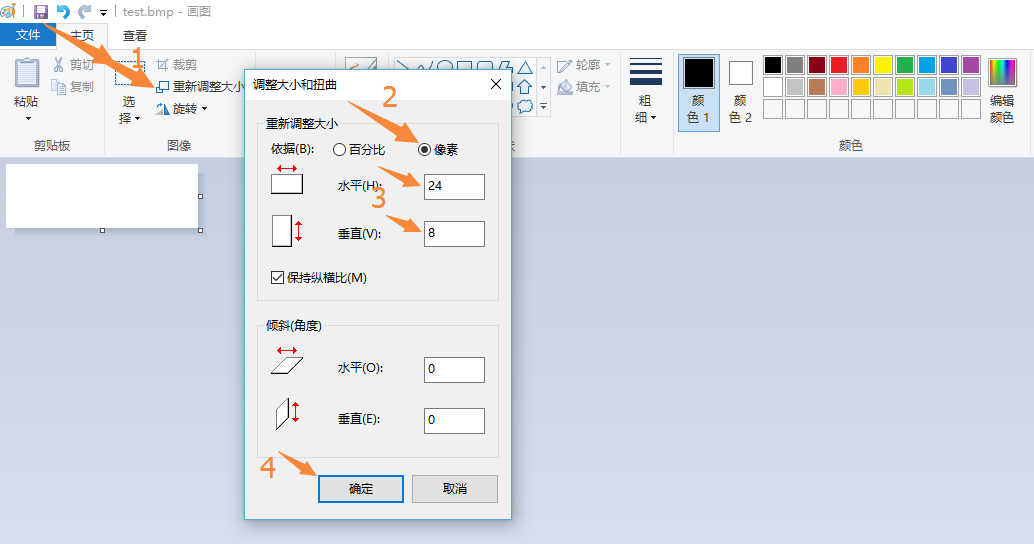

然后我就打开了画图。。。在桌面上新建一张24X8像素的图片（这个很重要！不然下面的代码运行不好的！）
【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图2

【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图2

然后下载个Python
这个百度一下就好啦我下的是3.4版本的，无所谓啦~
新建一个Python文件~
[mw_shl_code=python,true]from PIL import Image

img=Image.open
progOut=open("H://Users//Dostin_Ksi//Desktop//Output.txt","w")#改成你的桌面地址+Output.txt(注意要用“//”来划分哈~)

progOut.write('#include "DFRobot_HT1632C.h"\n')
progOut.write("#define DATA D6\n")
progOut.write("#define CS D2\n")
progOut.write("#define WR D7\n")
progOut.write("DFRobot_HT1632C ht1632c = DFRobot_HT1632C(DATA, WR, CS);\n")
progOut.write("void setup() {\n")
progOut.write("ht1632c.begin();\n")
progOut.write("ht1632c.isLedOn(true);\n")
progOut.write("ht1632c.clearScreen();\n")

Filename=input("Pic's NAME:")
img=Image.open("H://Users//Dostin_Ksi//Desktop//"+Filename+".bmp")#改成你的桌面地址(注意要用“//”来划分哈~)
img_array=img.load()

for horiz in range(0,8):
for vertiz in range(0,24):
      if(img_array[vertiz,horiz]==(255,255,255)):
      progOut.write("ht1632c.clrPixel("+str(vertiz)+","+str(horiz)+");\n")
      progOut.write("ht1632c.writeScreen();\n")
      else:
      progOut.write("ht1632c.setPixel("+str(vertiz)+","+str(horiz)+");\n")
      progOut.write("ht1632c.writeScreen();\n")

progOut.write("}\n")
progOut.write("void loop(){\n")
progOut.write("}\n")
progOut.close()
print("Done~")[/mw_shl_code]

把代码和图片都放在桌面上；

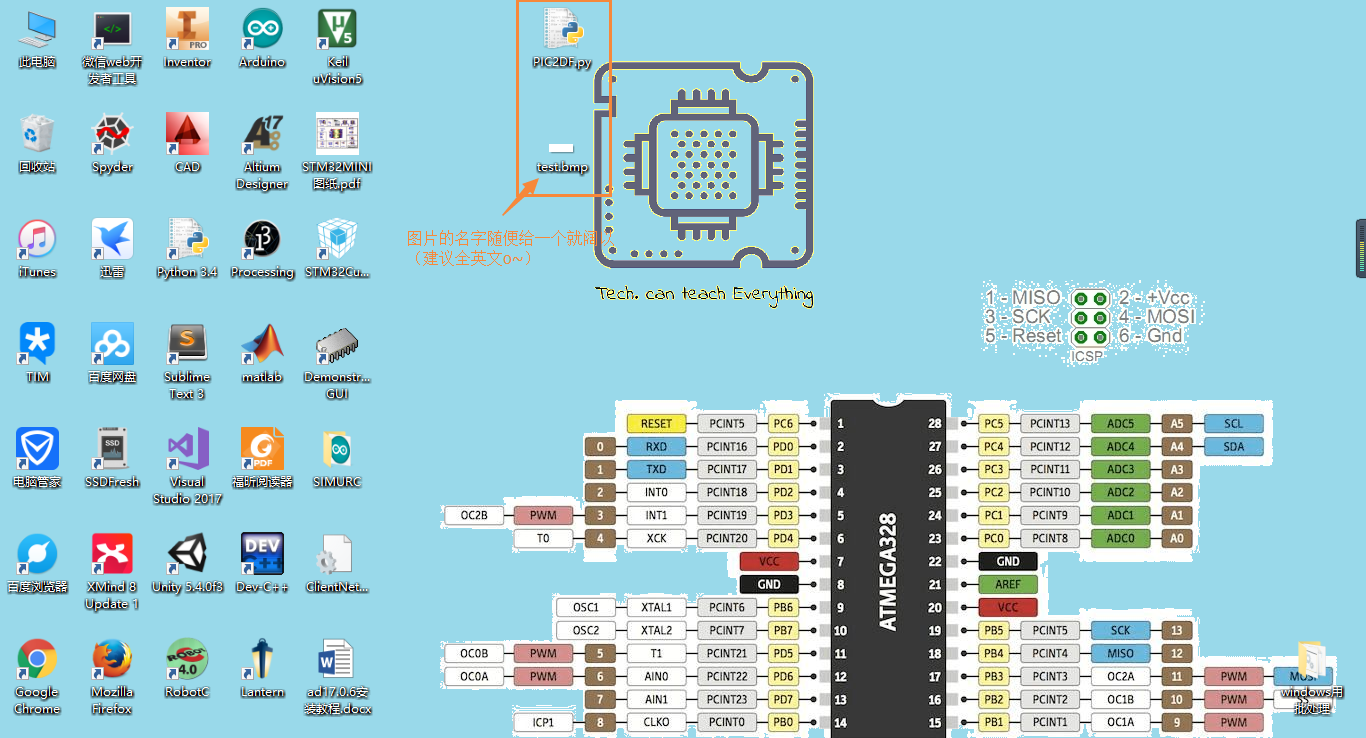

现在你的桌面上应该有这样婶的两个文件~
【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图3

【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图3

接下来对着图片右击->编辑

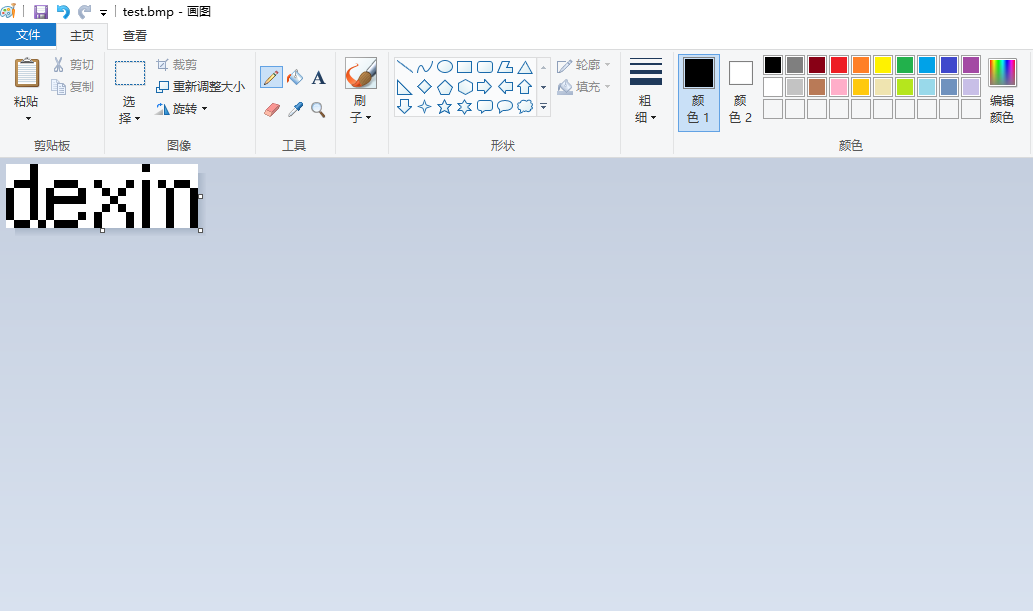

然后我动用了毕生能力学习了支配像素风。。。（PS：画笔的大小可以用Crtl+/-来调节）
【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图1

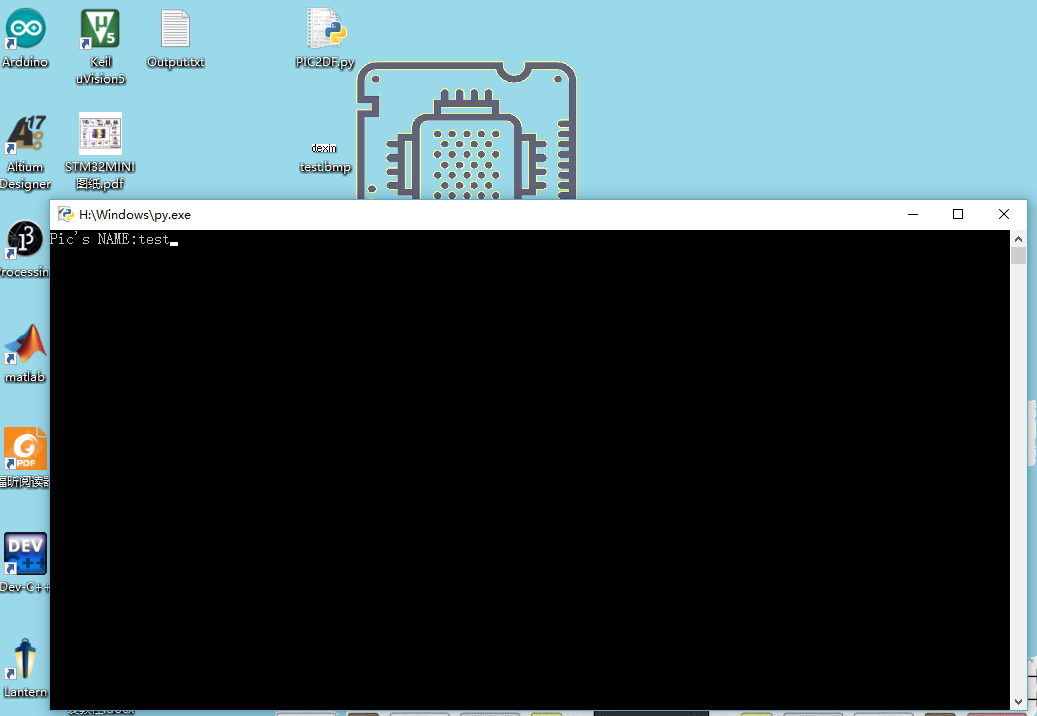

然后！然后激动人心的时候到了！保存一下！双击PIC2DF.py
【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图7

把图片的名字输进去，我的是test~桌面上是不是多了一个文件~是！不！是！
【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图8

打开新生成的txt文件，放进Arduino里->下载~
【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图9

【FireBeetle开箱测评】借助DF驱动库实现我的LEDMatrix玩法图10

LED亮起来效炒鸡棒滴，当然也可以结合PWM调节亮度，再画上几个动作帧，做个动画等等等，反正感觉这LED_Matrix用途真的是大大滴啊！
最后要感谢DF对我的信任，以及表示对DF库的稳定性的大赞，其实这种方法主要就是用来做一些简单编辑，DF的库中本来就已经有更强大的功能了嘿嘿~
要向DF努力学习！！
