MICRO:BIT扩展版 制作教程
2017-07-031.6万
精华项目
AI 快速预览详细
本教程介绍了如何制作MICRO:BIT扩展版，适合STEM教育场景。首先，需要打磨两块洞洞板以确保插槽完全插入。接着，将插槽焊接到洞洞板上，并设计和焊接电路图。然后，通过循迹模块检测每个接口是否正常。最后，设计并打印外壳，组装完成。整个过程涉及打磨、焊接、电路设计和接口检测等步骤，适合初学者和学生动手实践。
|

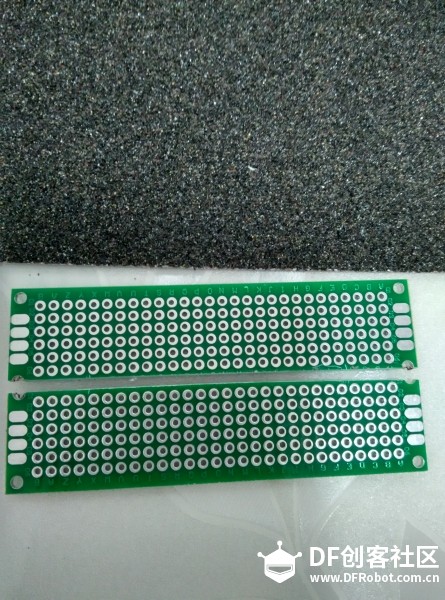

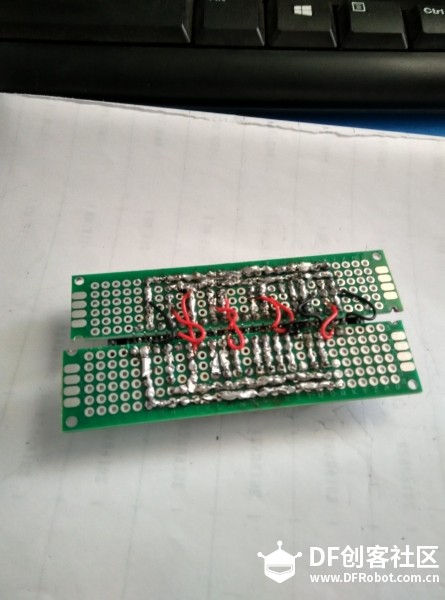

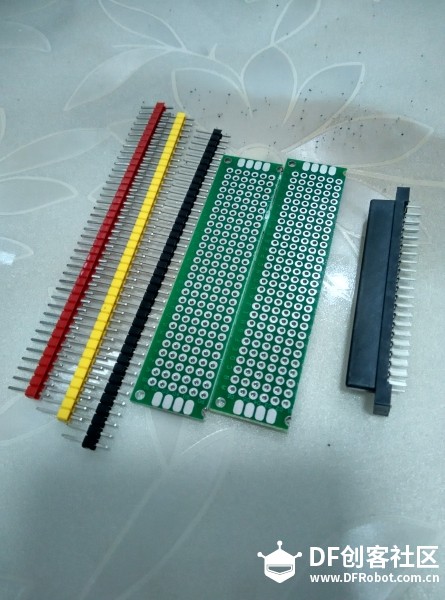

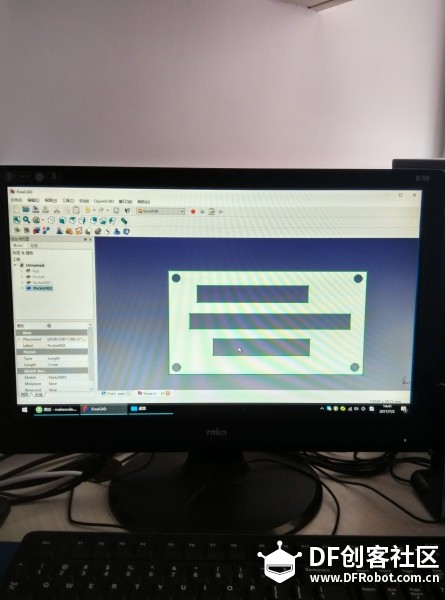

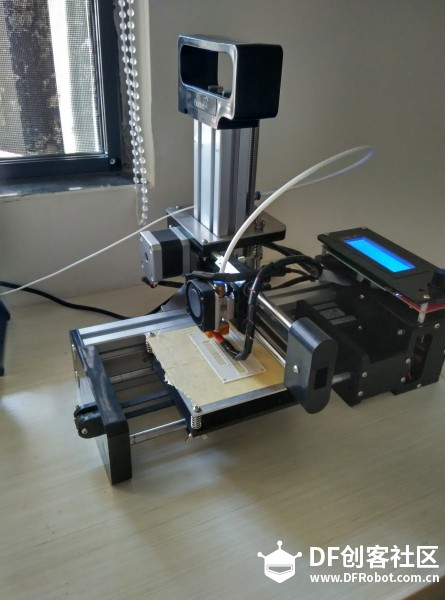

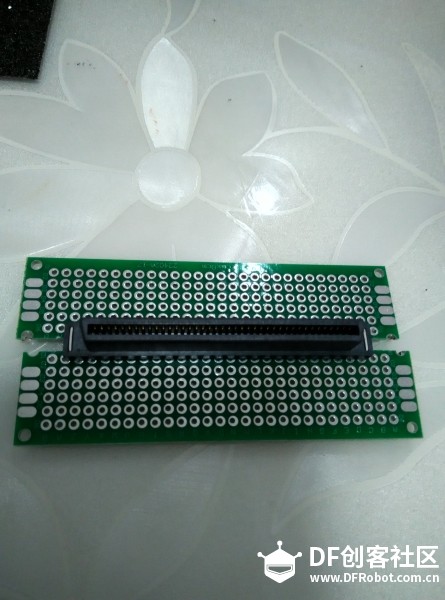

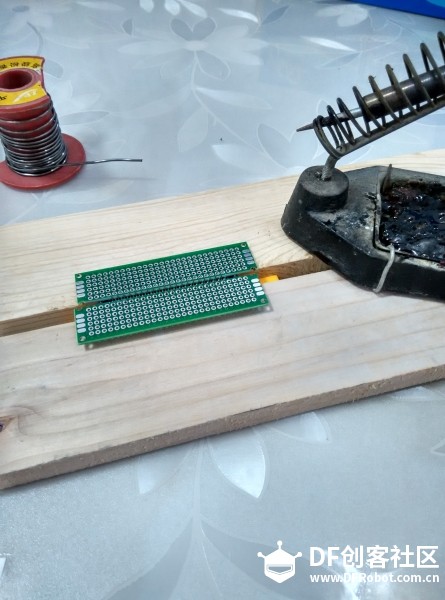

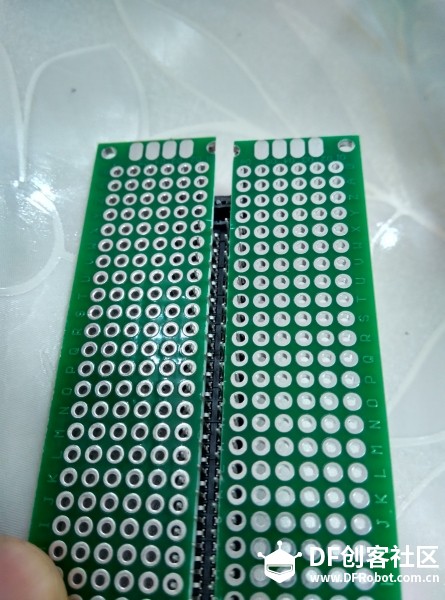

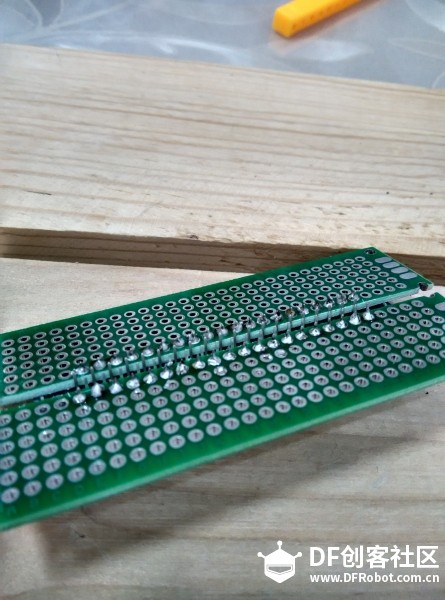

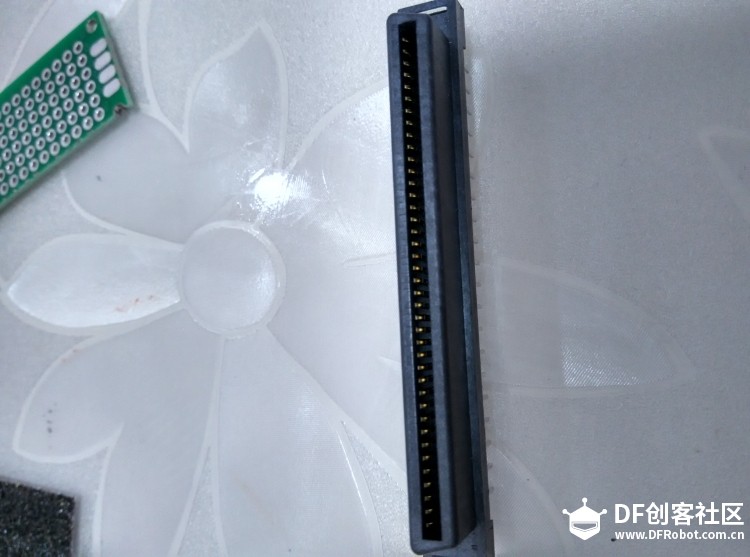

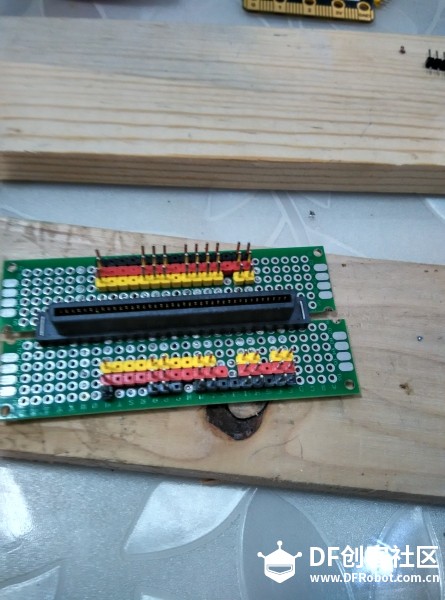

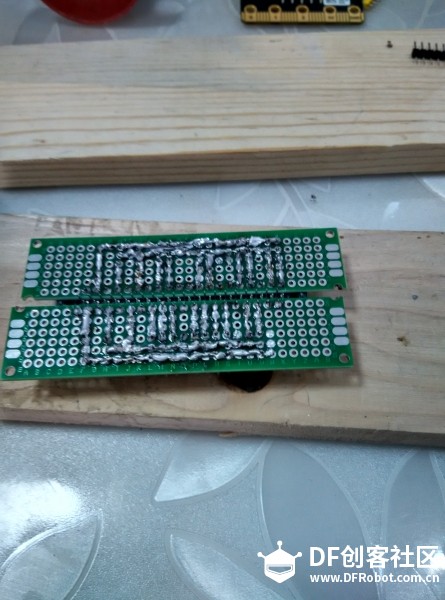

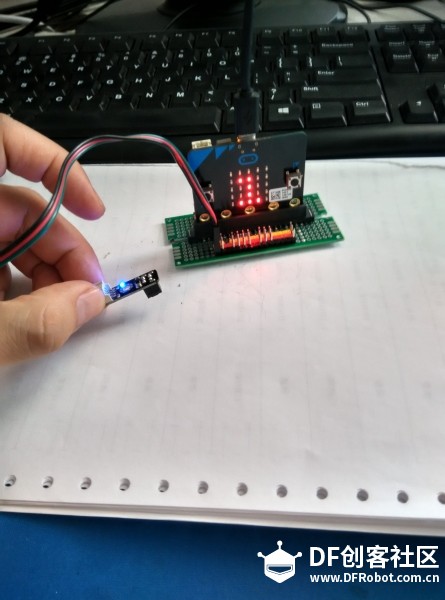

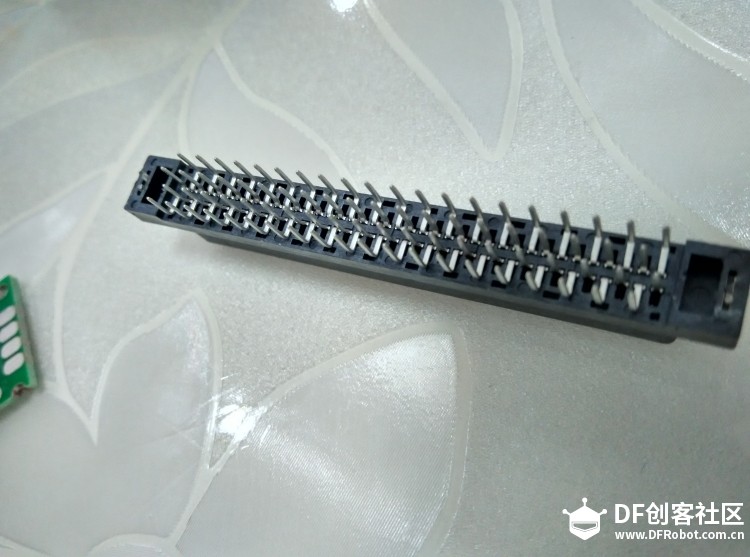

废话就不说了 直接上图 器材 插槽 scsi 连接器 40*2=80p 2*8cm 2.54双面镀锡洞洞板 2张 2.56插针 3条    第一步 先把2块洞洞板用砂纸打磨 到 能把插槽完全插入    第二步先将插槽焊接到洞洞板   第三步设计 焊接电路图 进行焊接     第四步 每个接口进行检测 用循迹模块 检测 黑白 让led显示 数据 确定io是否正常  第五步 设计外壳 进行打印   组装起来 大功告成   为了 做这个 前期准备了大量工作 淘宝选了很多款 器材 插槽，由于micro：bit 是单面40p 1.27间距的金手指 只有这个接口 最实用 但是 1.27的间距 实在是难以焊接 为了做壳子 专门买了个3D打印机 用了2个星期时间 琢磨 免费的 freeCAD、软件 第一次设计打印 做的不是很完美 特别是几个空 明明用游标卡尺精确测量 打印出来差距很大 最后 还是露出很多地方 以后逐步改进还缺个激光雕刻机 要是能把P0--P18标记在壳上面就会方便很多 |
