最近天气酷热，离开空调和冷饮简直难以生存。一天给鱼换水时想到，若是长期离家，无法通过勤换水来给鱼降温，还有什么办法能自动为宠物鱼降低水温？朋友出了个损招，“开空调呗”。正好前段时间也看到别人用最新的DS18B20防水温度计套件，于是呼便有了这个点子给鱼缸设置自动降温装置。

／／这是一个面向初学者的0-1教程，来搭建鱼缸自动降温装置。

Required Hardware:

DFRduino UNO R3 同 Arduino UNO R3

USB 电缆

DS18B20 防水温度传感器套件

Overlord 3D打印机喷头风

L298P Motor Shield 电机驱动

12V/1000mA开关电源适配

PS：另需一些亚克力板与杜邦线

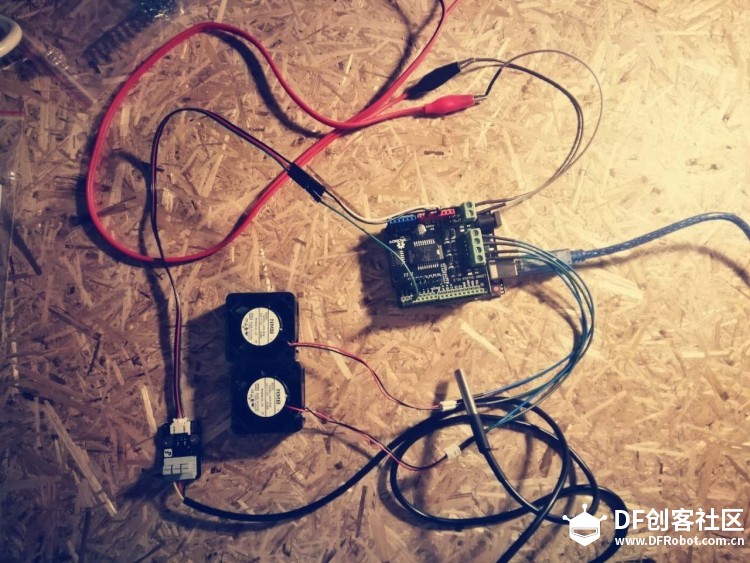

STEP1 完成硬件连接（无需焊接）

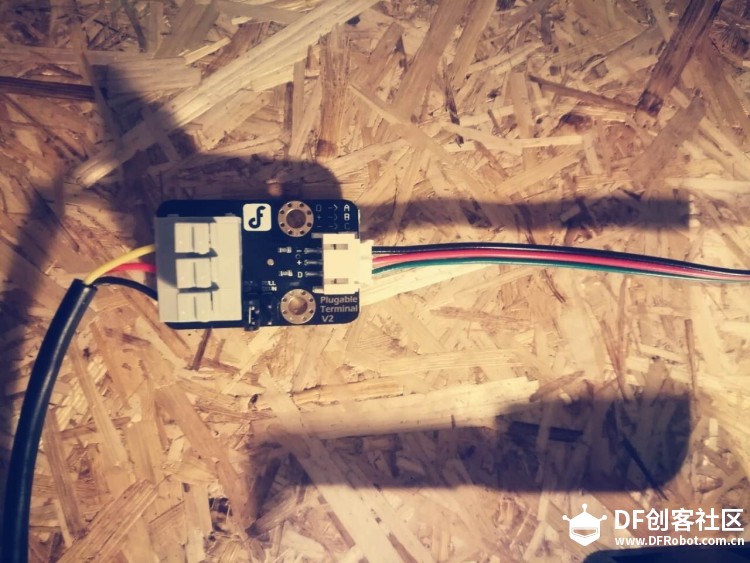

把传感器针脚接到数字口2【如图中绿线】

电扇分别接M1，M2

电扇需要外接电源24v，接到PWRIN

STEP2 安装 Arduino IDE

打开以下链接并选择适合你设备的版本.

https://www.arduino.cc/en/Main/Software

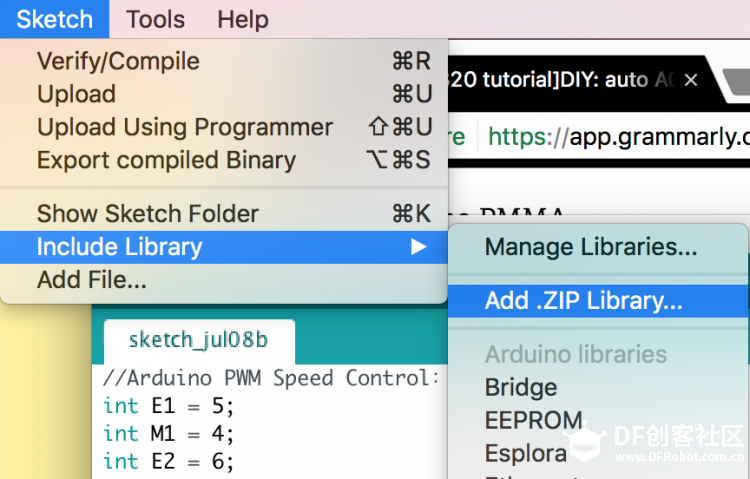

STEP3 向Arduino IDE中添加库.

STEP4 用USB电缆连接电脑和UNO 板子烧录代码

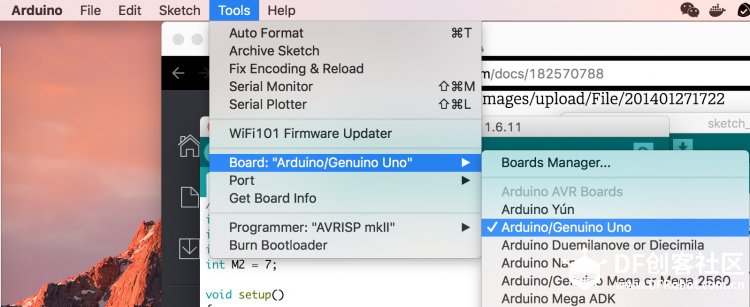

代码如下 (提示: 在工具栏选择正确的板子与接口)

#include <OneWire.h>

int DS18S20_Pin = 2; //DS18S20 Signal pin on digital 2
int E1 = 5;
int M1 = 4;
int E2 = 6;
int M2 = 7;

//Temperature chip i/o
OneWire ds(DS18S20_Pin);  // on digital pin 2

void setup(void) {
  Serial.begin(9600);
  pinMode(4, OUTPUT);
  pinMode(7, OUTPUT);
}

void loop(void) {

  int value =0;
  float temperature= getTemp();
  Serial.println(temperature);
  delay(100);

  if(temperature > 25.00)
{
  digitalWrite(M1,HIGH);
  digitalWrite(M2, HIGH);
  analogWrite(E1, 255);   //PWM
  analogWrite(E2, 255);   //PWM
  delay(30);
}
else{
  digitalWrite(M1,LOW);
  digitalWrite(M2, LOW);
  analogWrite(E1, 0);   //PWM
  analogWrite(E2, 0);   //PWM
  delay(30);
}
//just here to slow down the output so it is easier to read

}


float getTemp(){
  //returns the temperature from one DS18S20 in DEG Celsius

  byte data[12];
  byte addr[8];

  if ( !ds.search(addr)) {
      //no more sensors on chain, reset search
      ds.reset_search();
      return -1000;
  }

  if ( OneWire::crc8( addr, 7) != addr[7]) {
      Serial.println("CRC is not valid!");
      return -1000;
  }

  if ( addr[0] != 0x10 && addr[0] != 0x28) {
      Serial.print("Device is not recognized");
      return -1000;
  }

  ds.reset();
  ds.select(addr);
  ds.write(0x44,1); // start conversion, with parasite power on at the end

  byte present = ds.reset();
  ds.select(addr);
  ds.write(0xBE); // Read Scratchpad


  for (int i = 0; i < 9; i++) { // we need 9 bytes
    data = ds.read();
  }

  ds.reset_search();

  byte MSB = data[1];
  byte LSB = data[0];

  float tempRead = ((MSB << 8) | LSB); //using two's compliment
  float TemperatureSum = tempRead / 16;
  return TemperatureSum;

}
