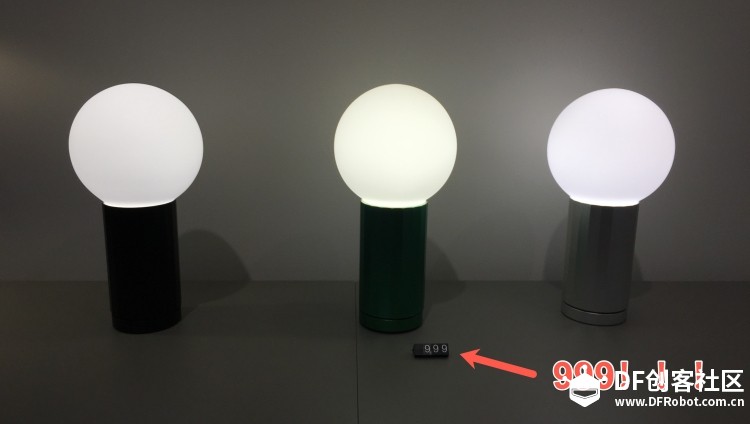

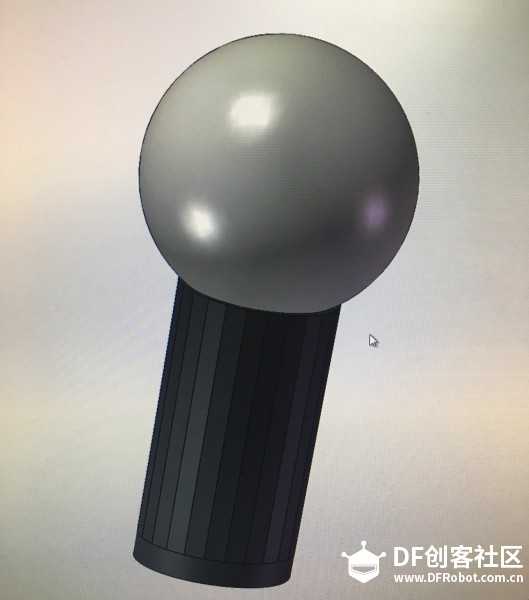

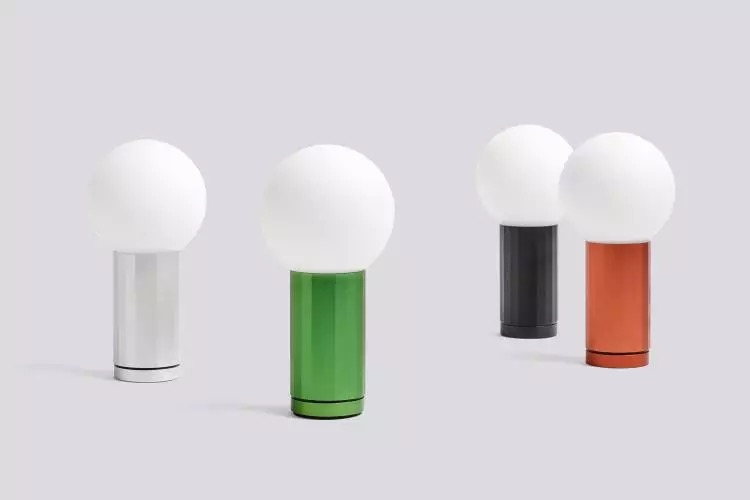

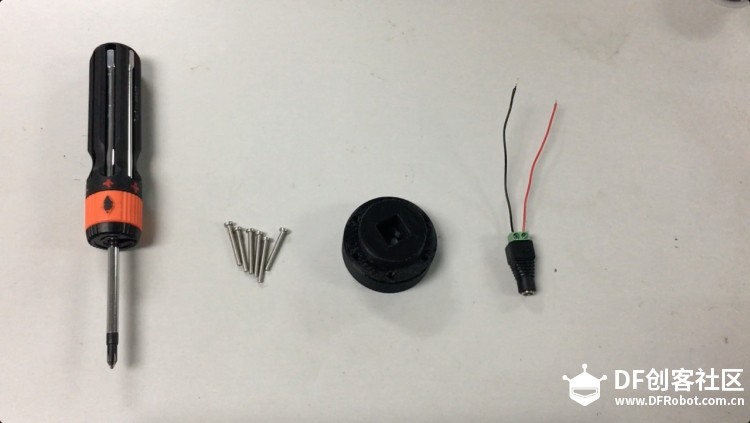

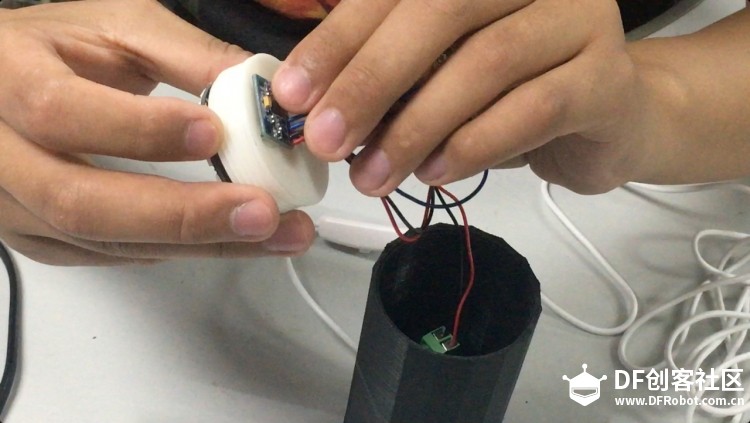

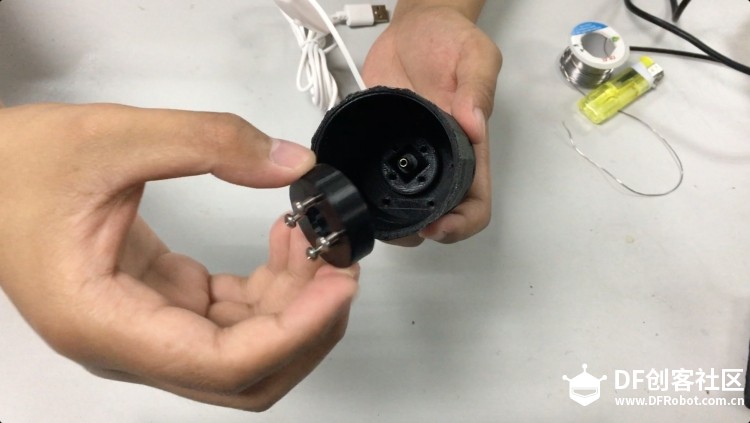

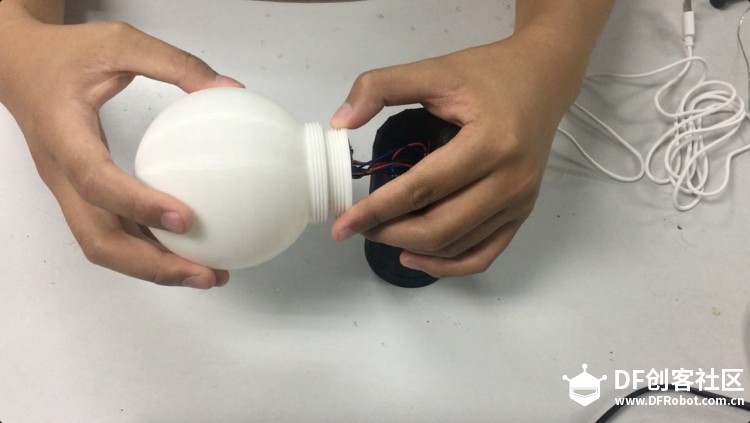

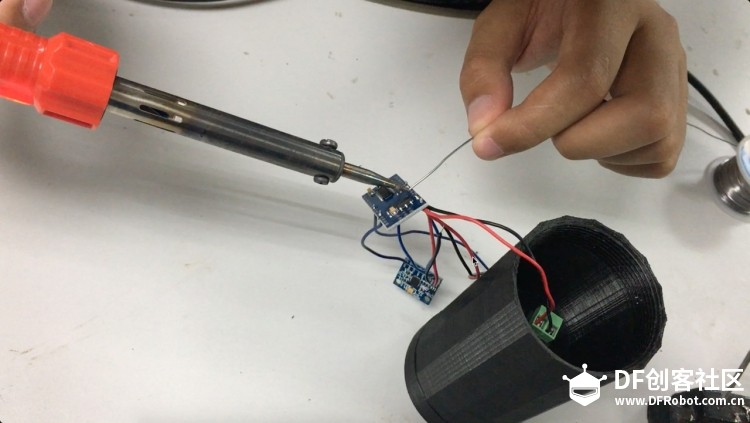

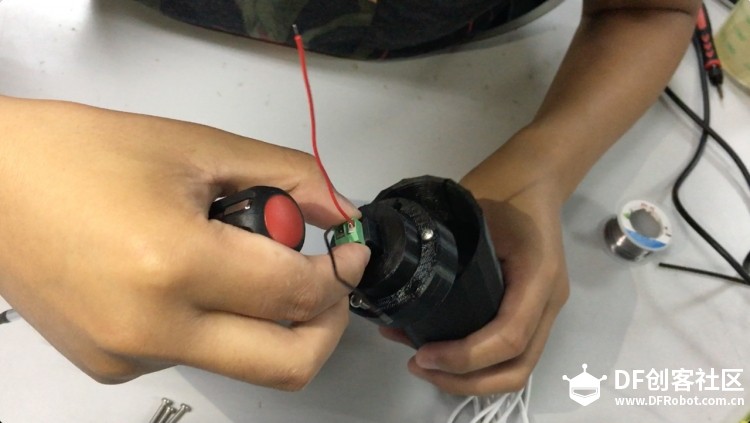

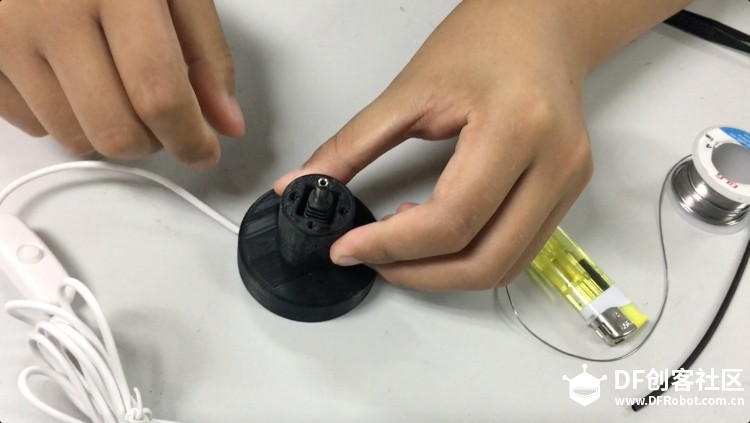

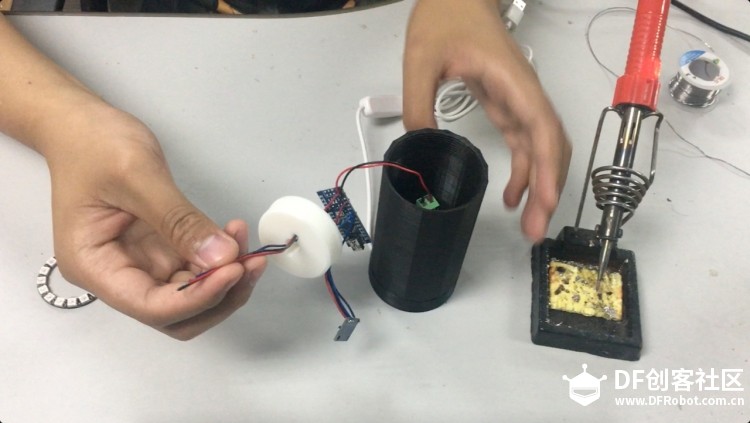

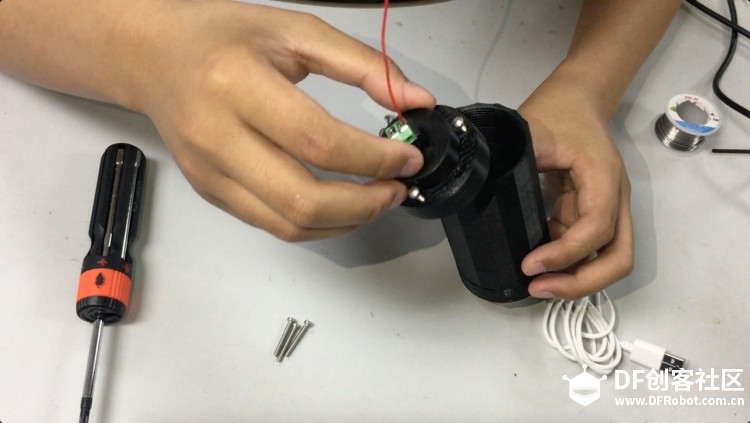

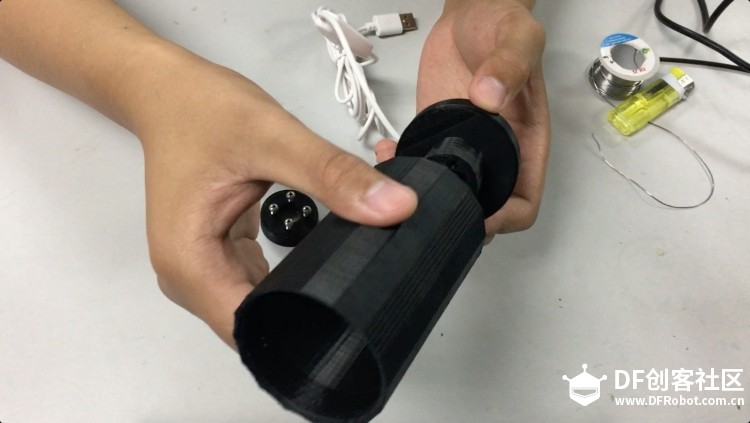

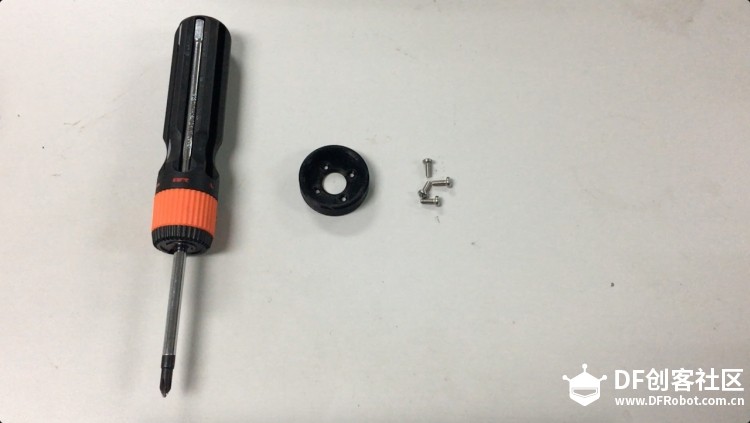

更新：大写加粗的心愿单！一键买齐所有元器件！https://www.dfrobot.com.cn/goods-1517.html 一直在论坛看各位大神的帖子，鼓起勇气第一次在论坛发（zhuang）帖（bi），请大家多多指教，轻喷~ 下面开始正文，多图预警！ 前两天和女朋友去HAY家（没错，一家超贵的家居店），看到如下灯饰，女朋友喜欢的不得了。一看这价格，999！对你没看错，999！只要999！喔槽，抢劫呐，这货竟然这么贵，不能忍啊! 既然这么贵，一定有什么牛逼的功能吧？比如辅助睡眠什么的啊，紫外线杀菌啊什么的……原谅我的脑洞。可是一问服务员，这货唯一的功能就是旋转下面的圆柱支架，可以调节灯的亮度，这货就只是一盏简单的灯……简单的灯……单的灯……的灯……灯……等等！既然是一盏简单的灯，干脆自己做一个吧，看起来也不难的样子。  先来看一下成品效果，下面这个是我做的，是不是一毛一样！全套成本应该在50元左右吧，想想还有点小激动呢。  还有一个视频： 好了，废话不多说，下面来介绍一下制作教程。 # 建模 首先当然是建模啦，先来看一下整体装配图的效果。   然后将各个零件3D打印出来。这是一个整体效果图，当然我是一个一个打印的，因为灯罩与底座的颜色不同，而且为了表面好看些，涉及到表面的零件，打印精度可以设置高一些。  # 电路原理 下图就是电路原理图啦。我利用MPU6050来判断旋转支架的旋转角度，然后通过这个角度去控制LED的亮度。（注意：下图中SCL、SDA接线顺序错误，两个接线位置应该对调位置，多谢网友提醒）  可能大家会问了，不就是一个旋转嘛，为啥不用旋转电位器，多简单啊。开始我也这么想，可是到后面设计结构的时候发现有点困难：

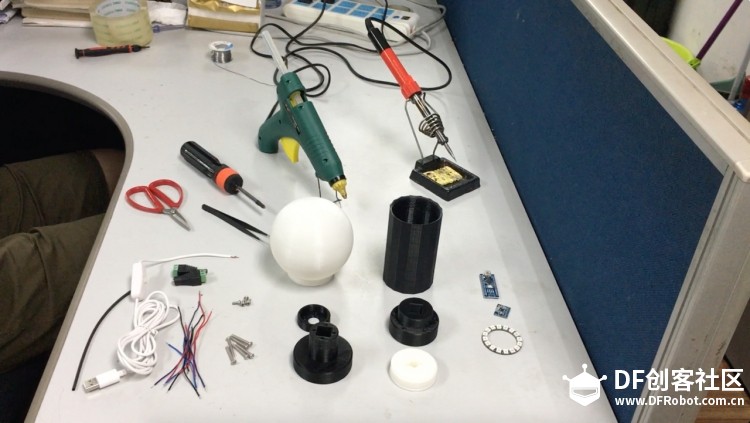

关于拍打开关的功能，还被我的产品经理女朋友臭骂一顿，谁允许你自己添加需求的！简简单单加个开关不好嘛，搞那么复杂干嘛，问过客户需求嘛！ 果然，女朋友（与产品经理）的心思，你永远无法猜！ # 材料 下图就是待会要用到的所有材料和工具：  材料清单：
主要工具包括：

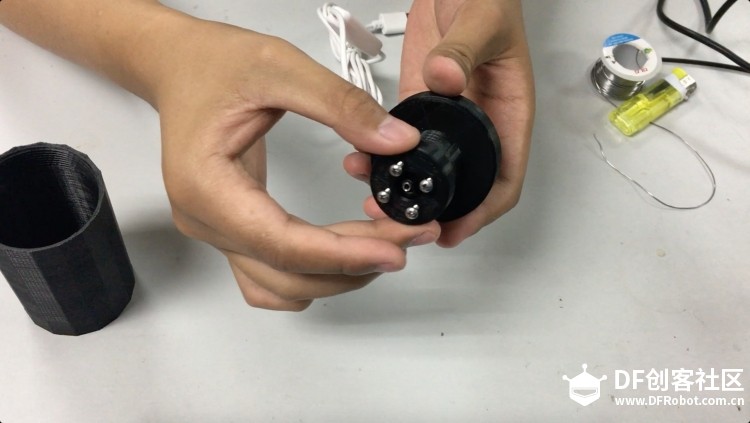

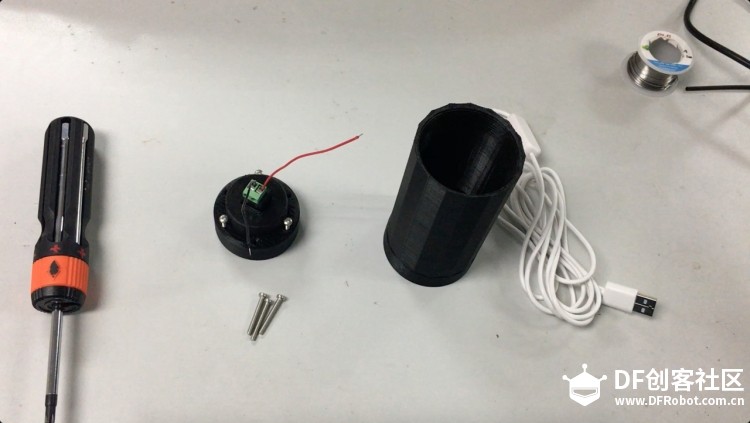

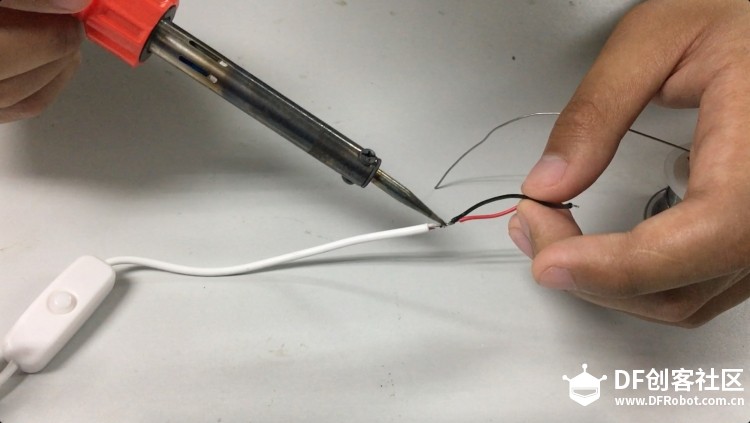

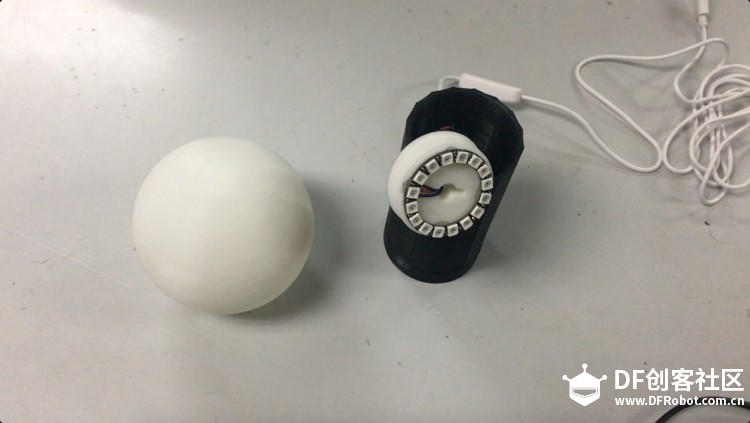

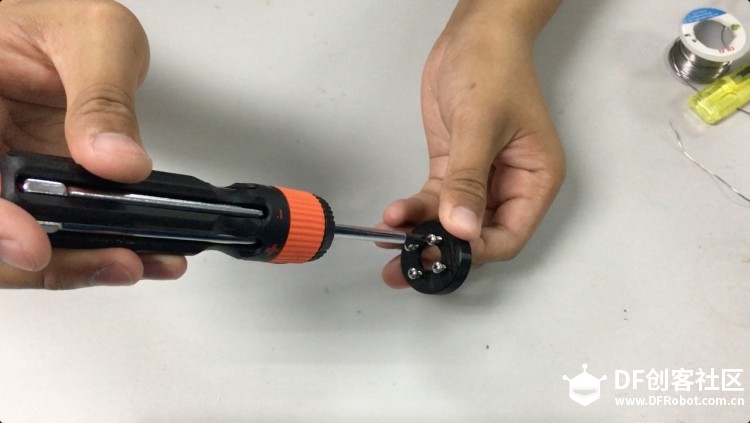

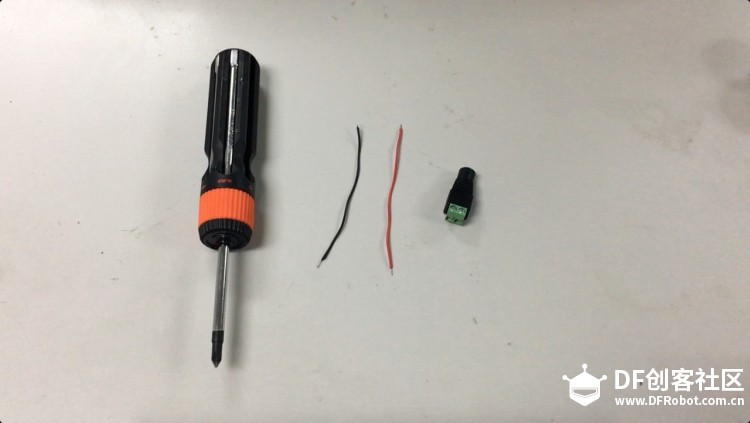

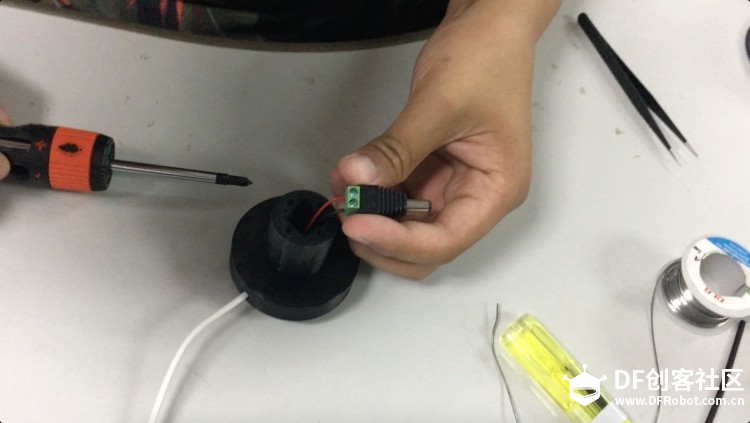

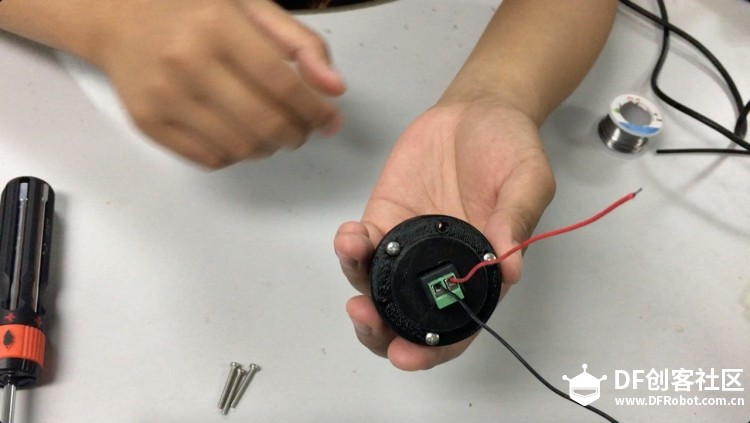

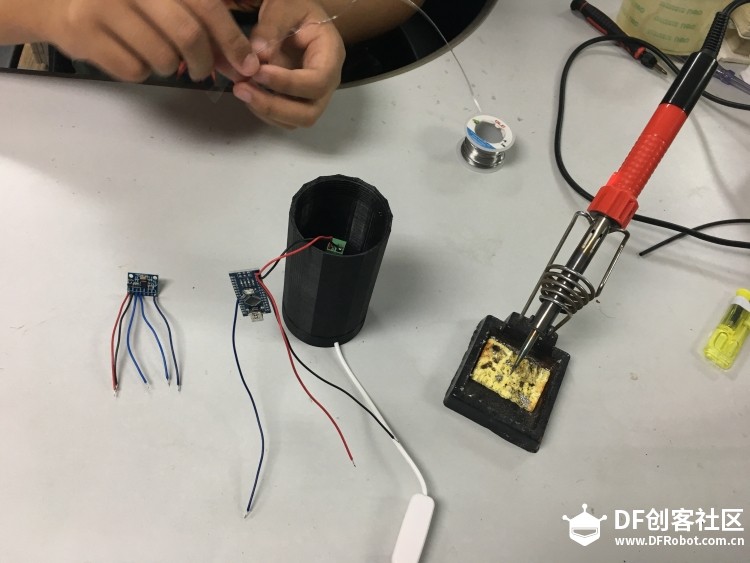

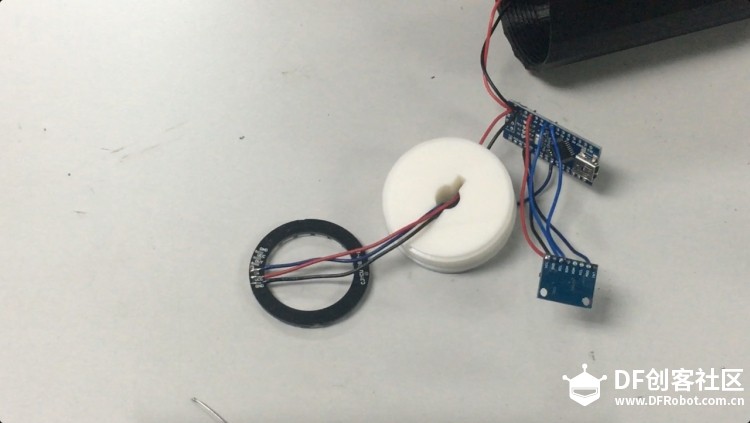

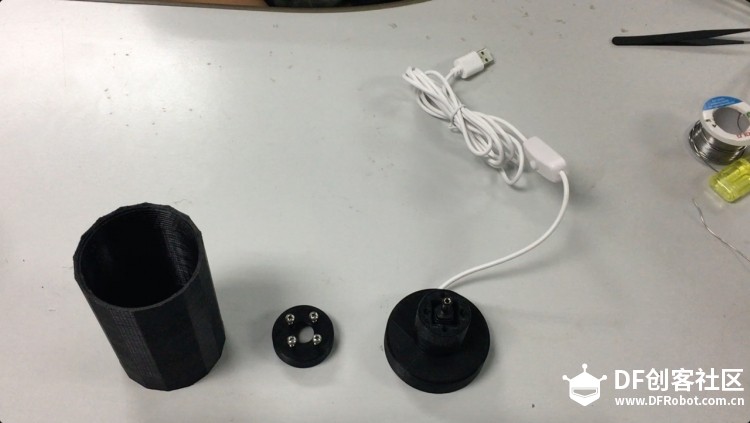

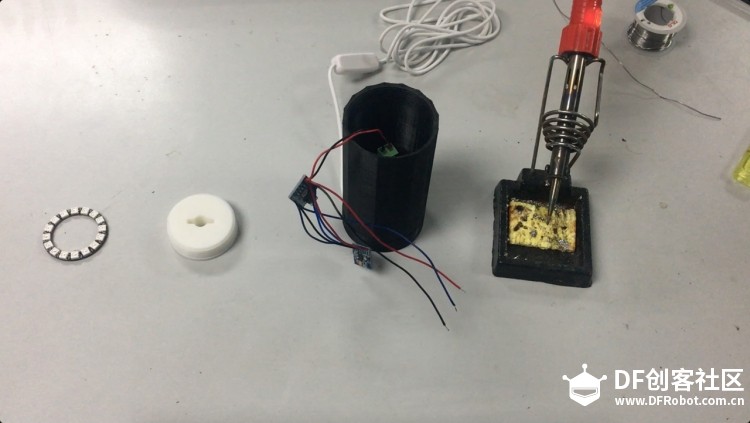

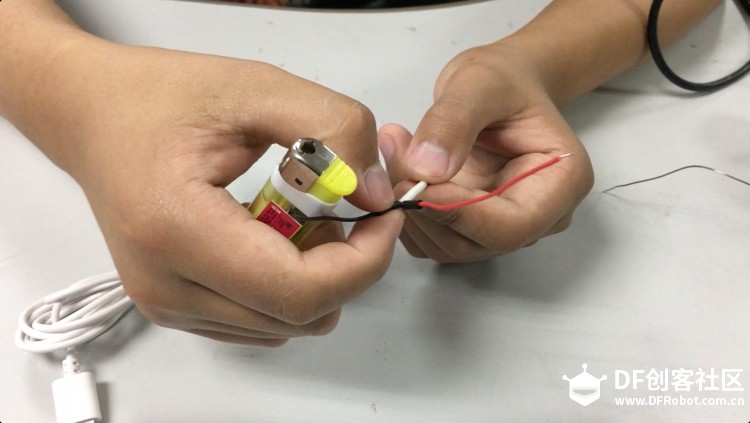

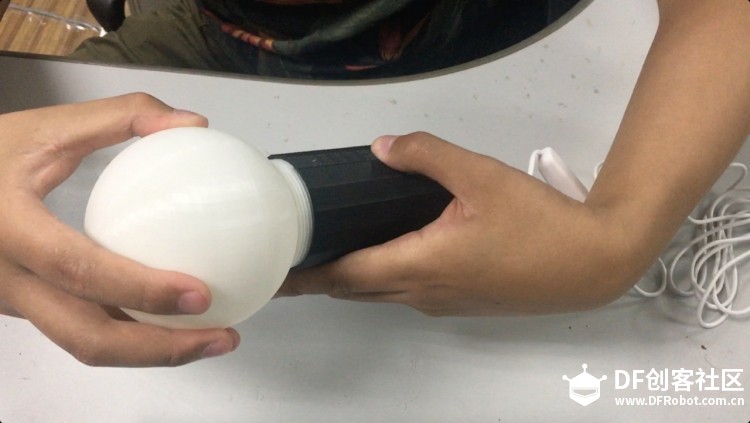

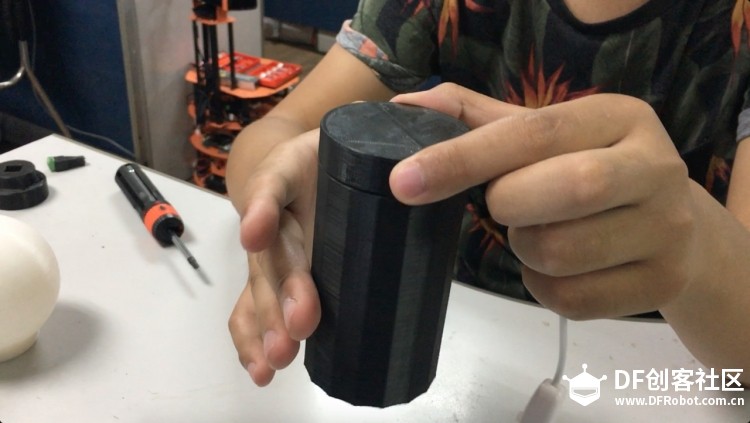

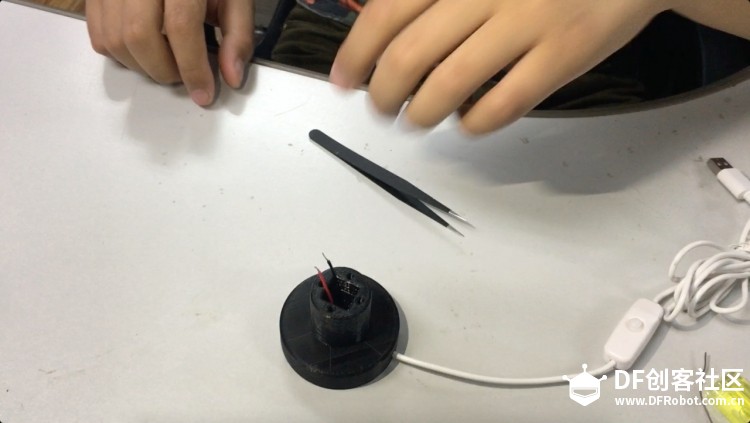

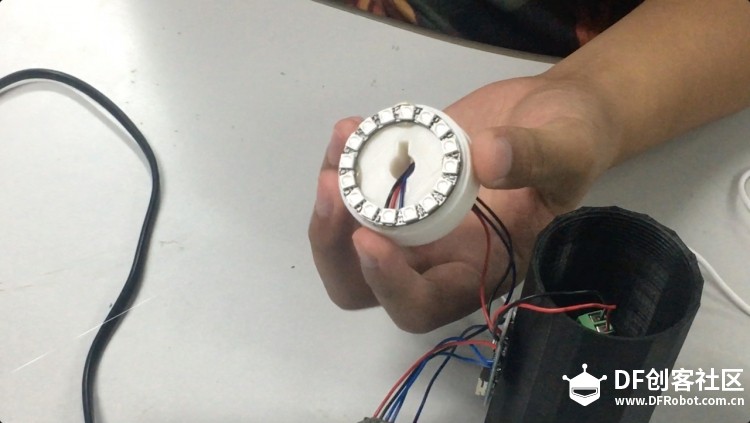

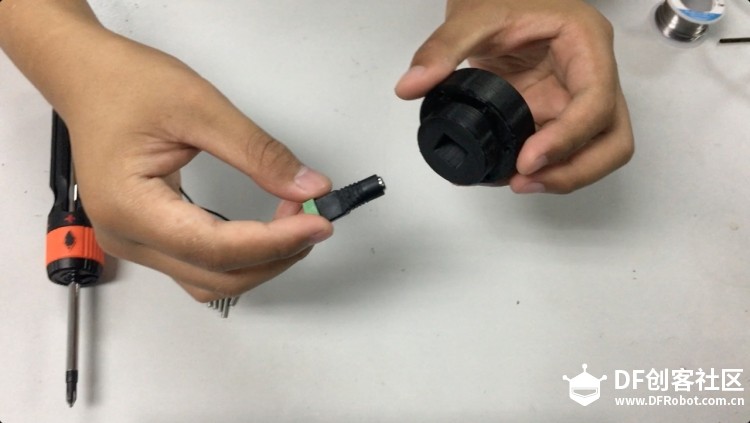

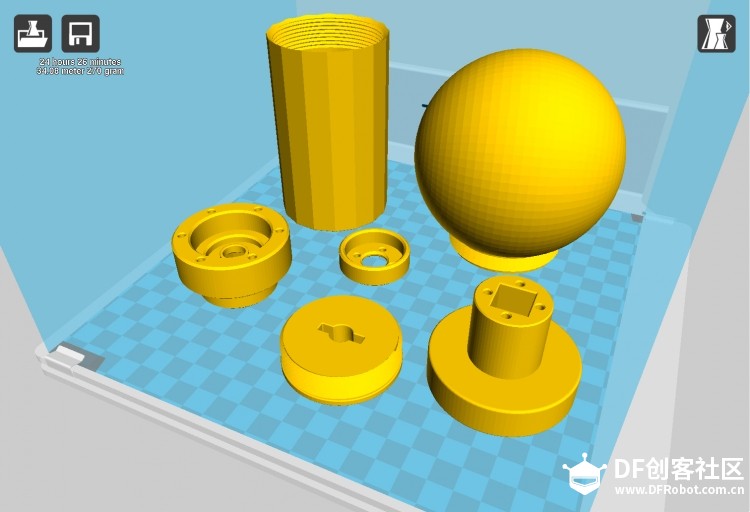

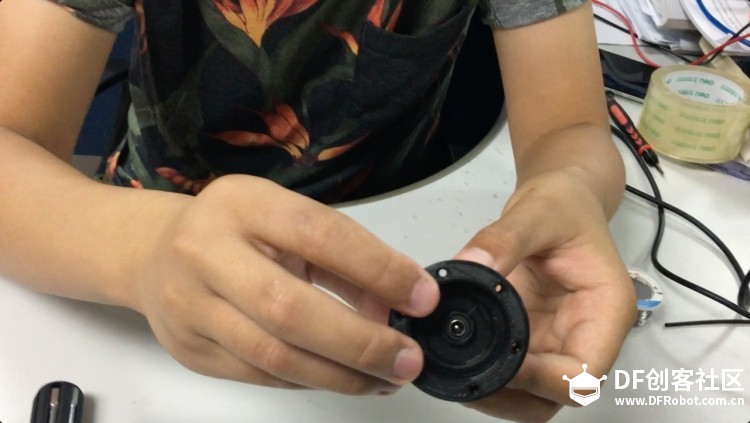

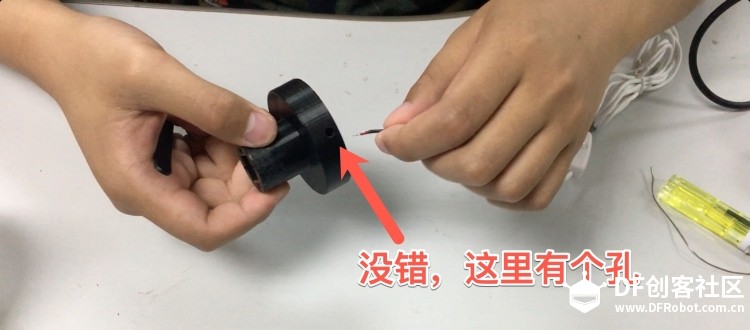

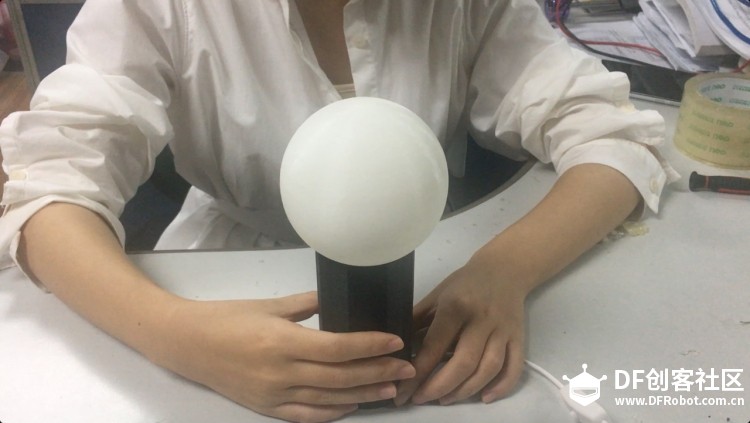

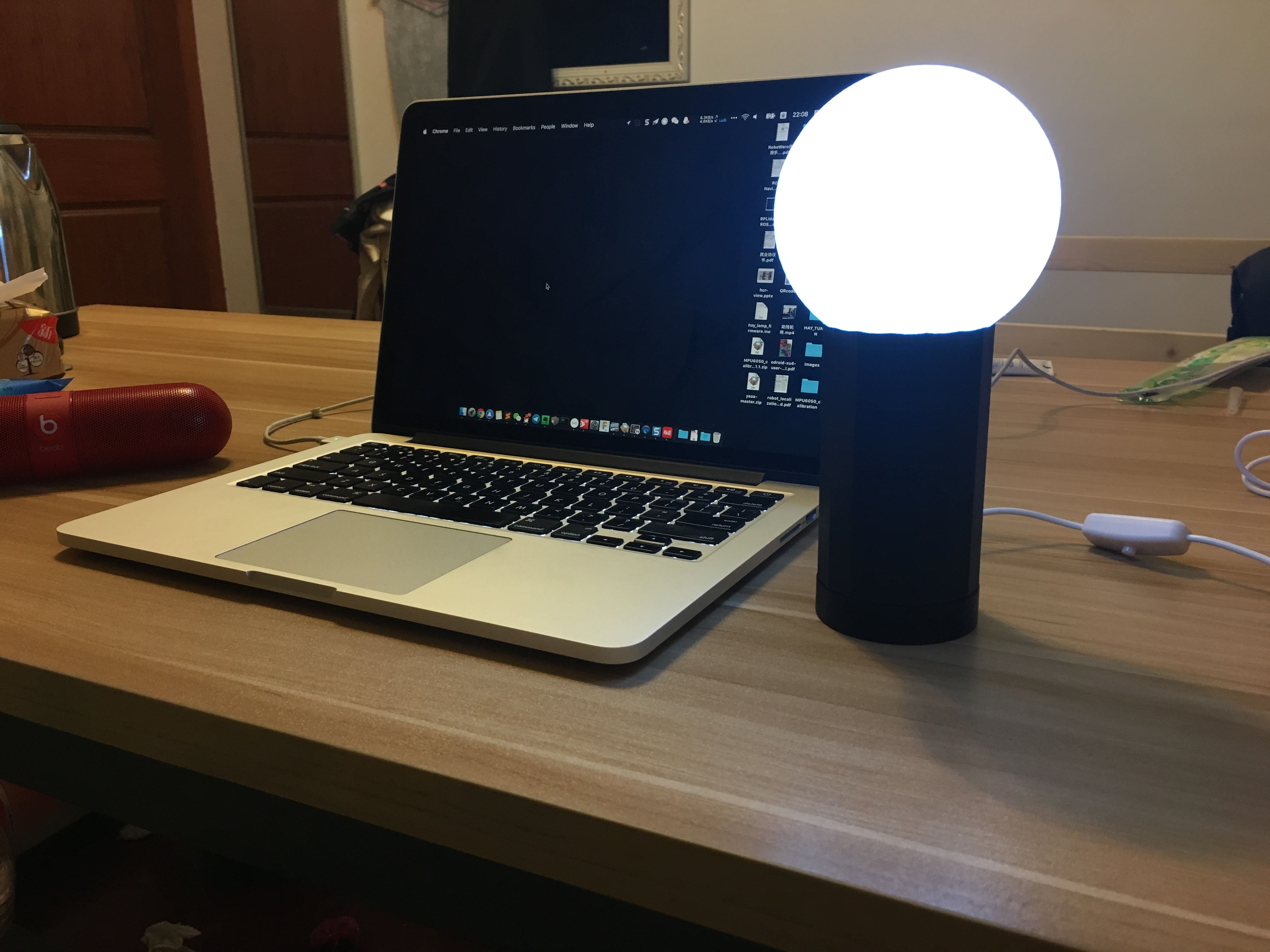

在此就不贴链接了，淘宝随便一搜都有。 # 底座制作 先来焊接电源线。由于当时设计的时候，为了美观，底座电源线的孔径与USB电源线线径差不多，电源线伸进去的时候，不好往上面的孔里拉出来，所以在电源线上焊接了两根比较细和软的导线。  为了防止导线接触短路，不要忘记在焊接处套上一段热缩管。  将焊好的导线插进底座上的小孔：  用镊子辅助将导线从底座中间的槽里拉出来：  然后将电源线与DC转接头公头固定，注意正负极不要搞错。  然后将DC转接头压入底座的槽里。为了紧固一些，也可以在边缘处涂些热熔胶，主要不要涂到外面来。  ## 旋转支架制作 旋转支架是在底座之上旋转的部分，可以通过旋转调节灯的亮度。 准备好旋转支架与底座链接的卡扣。  用M3的螺钉拧入底座，主要不要拧透，螺钉与卡扣另一面齐平即可。  接下来就准备将转转支架与底座进行连接啦。  先试试卡扣能不能套上底座：  然后拿下卡扣，将旋转支架套上底座：  然后再将卡扣与底座固定，拧紧螺钉。  试试旋转支架能不能正常旋转，以及是否能从底座上掉下来。如果可以正常旋转，以及掉不下来，那就成功了。  接下来部分就比较有意思了。因为电源师从底座接上来的，而旋转支架又是可以360度旋转的，这就会碰到一个问题，当旋转支架旋转的时候，内部的线路是否也会一起拧起来，绕在一起。为了解决这个问题，所以上文中，底座上与电源链接采用了DC转接头，这样上面再加个DC转接头木头，上下旋转的时候，整个上面的结构就可以跟着一起旋转，而不绕线了。 准备上面部分的电源接口，并连接上导线，注意正负极不要搞反：  以及电源与旋转支架链接的卡扣：  将DC转接头木头传入卡扣中间的凹槽：  注意转接头与凹槽出口刚好齐平即可，如下图：  最终效果如下，然后同样，插入固定用的螺钉：   将卡扣装进旋转支架：  # 电路焊接  Arduino Nano电源线焊接：  MPU6050 惯性传感器焊接：  焊接RGB LED： 准备所有材料，注意白色那个是LED灯座。  焊接时，导线要先穿过LED灯座中间的孔槽：  然后再将LED焊接上去：  用热熔胶将LED固定灯座上：  在灯座反面，用热熔胶固定MPU6050 惯性传感器：  接下来准备将灯罩安装上去：  我设计好了螺纹，如下图，将灯罩与LED灯座拧在一起即可：  再将灯罩与旋转支架拧在一起：  大功告成啦：  看一下开灯后的效果吧，旋转可以调节亮暗哦。  |
-
