【FireBeetle基础教程】电源供电说明
2017-07-271.7万
AI 快速预览详细
FireBeetle主板提供了四种供电接口：Vcc、3.7V锂电池接口、USB接口和外部电源接口。其中，Vcc接口可以根据不同的电源输入自动切换，防止电流回串。USB接口不仅可以供电，还可以用于程序下载和串口调试。外部电源接口支持4.5V~5.5V的电压输入。通过正确连接这些接口，可以确保主板稳定运行，避免电流回串问题。
|

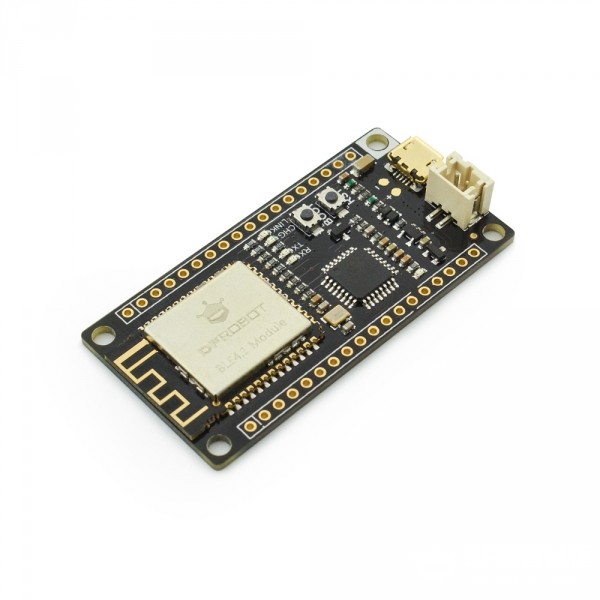

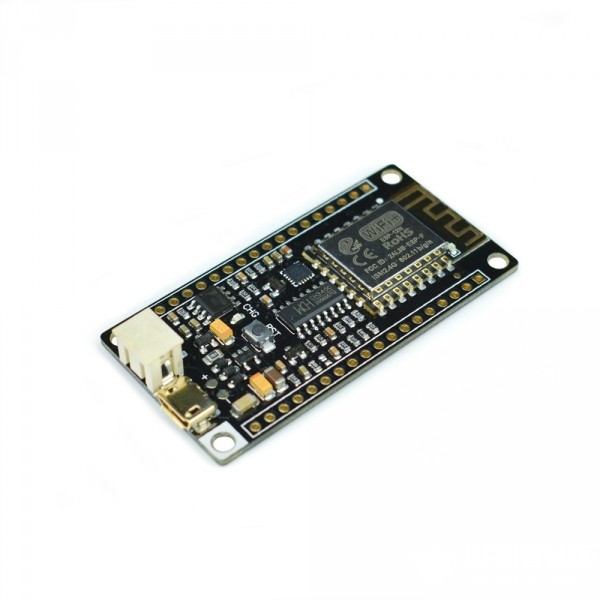

首先 感谢社区里面的师兄们没日没夜的焦急等待。。。 感谢沧海大大对FireBeetle萤火虫系列的热衷和对我的提醒 感谢天，感谢地，感谢。。。 应广大FireBeetle的小粉需求，应沧海大大的建议，小编在这里说明一下FireBeetle萤火虫系列的电压供电问题。 总体说来，FireBeetle主板有四个供电接口，其中两个接口可以作为锂电池充电，接口分别如下图所示：  如上图所示，其中1号供电口是Vcc，2号供电口是3.7V锂电池接口，3号供电口是USB接口（可以直接插在PC端），4号供电口是外部电源供电接口。原理图如下图所示：  1号：VCC可以输入/输出电压，电压伏值由输入电压决定。如果主板供电电源是3.7V锂电池，那么VCC作为输出，电压为3.7V锂电池电源；如果主板供电是USB接口，那么VCC即USB口的电压，且为输出；当作为输入时，VCC可输入3.7V~5.5V。 2号：3.7V锂电池供电输入，如果同时接上锂电池和其他电源接口，那么该接口作为锂电池充电接口 3号：USB供电接口（原理图上对应5V），程序下载接口，串口调试接口，只能作为输入 4号：外部电源接口，输入电压为4.5V~5.5V，外部电源可以是无线充电模组，太阳能电池板等等。 从原理图中可以看出，锂电池（VB）和USB（5V）两个供电口做了电源切换，当USB插上后，VB不能向VCC及电路供电，只能充电，这也避免了两个电源间的电流回串。其次，为防止VCC电压高于USB电源，在USB给主板供电出加了D2二极管，也就是说电流只能是USB向VCC流，USB只能供电。外部供电口是直接和USB连接，因此外部供电口可以给锂电池充电。 目前FireBeetle系列，主板有以下几款： FireBeetle Board-ESP32（在售中）  FireBeetle Board-ESP8266（上线中）  FireBeetle Board-328P with BLE4.2  |
