铁熊玩创客 | DIY 你的专属酷炫照片投影灯
2017-08-187万
精华项目
AI 快速预览详细
本文介绍了如何通过DIY方式制作一个照片投影灯。首先，选择一张心仪的照片并将其处理成85*85像素的格式。接着，使用OpenSCAD软件和提供的程序代码，将照片转换成3D模型。最后，通过3D打印技术打印灯罩和底座，并进行简单的组装。整个过程简单易懂，适合对3D打印和创意手工感兴趣的用户。
|

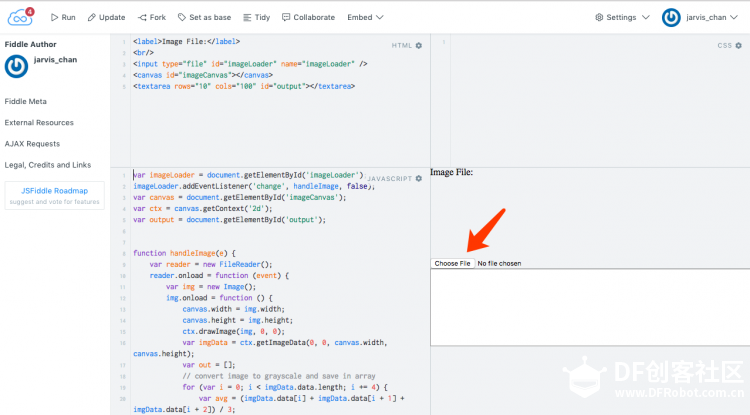

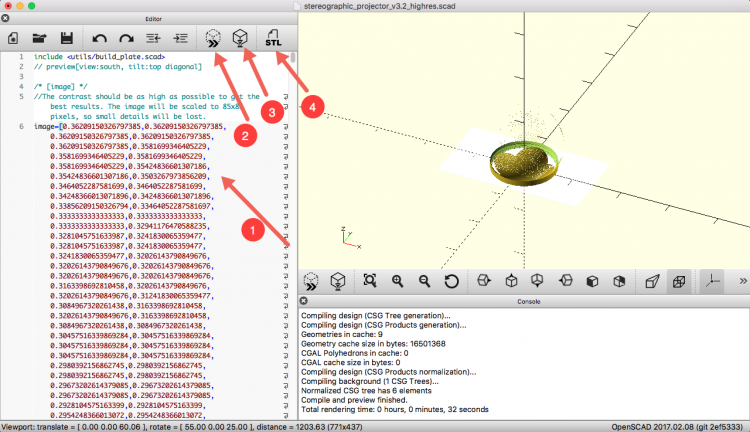

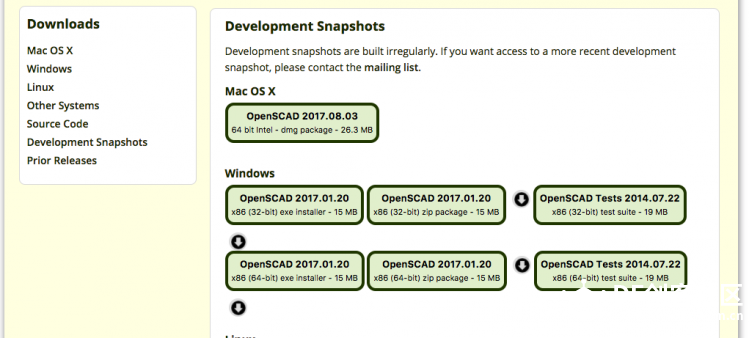

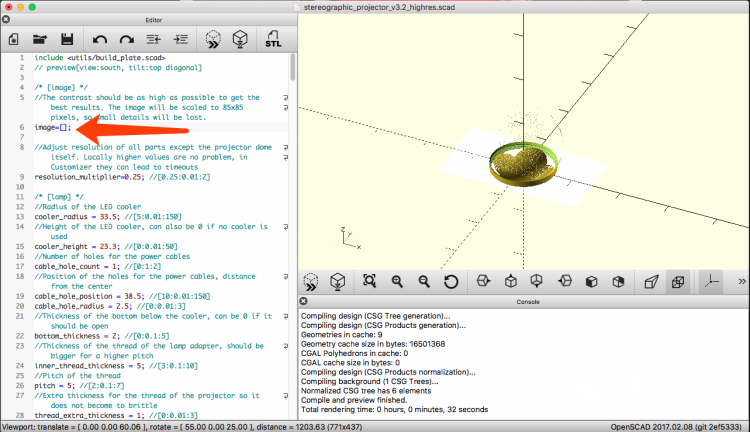

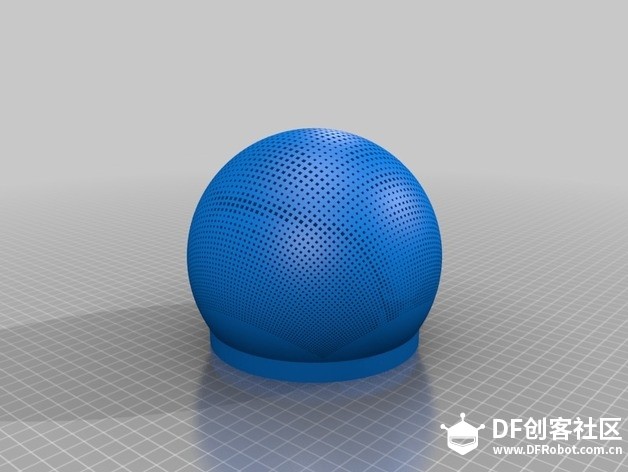

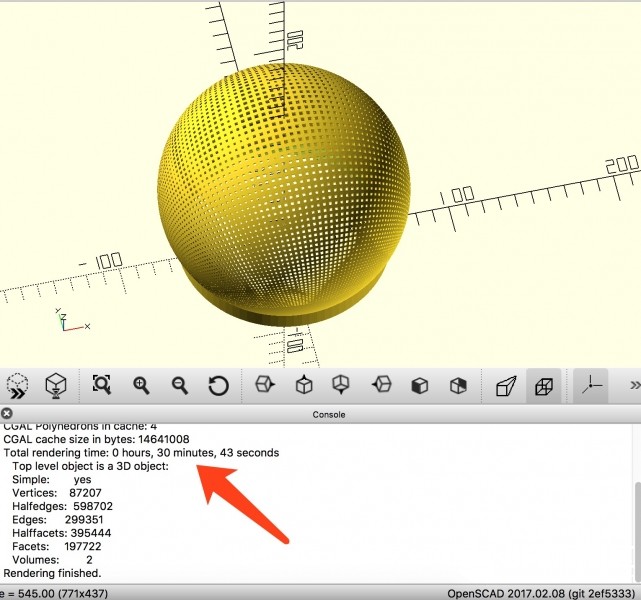

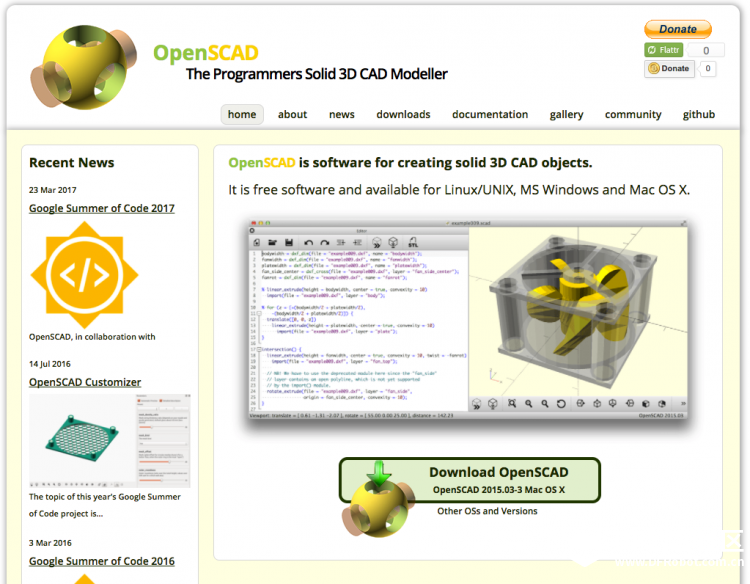

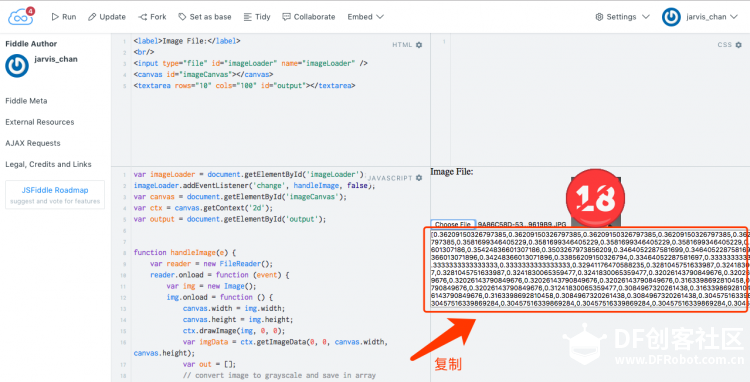

本文要讲的照片投影灯呢，就是一盏可以将你的照片做成一个灯罩，灯罩上用密密麻麻的点，来组成你的照片的样子，然后利用点光源照射，光线就通过了这些点，在墙壁上投影出你的照片。 废话不多说，大家看一下效果就知道了：  没错，照片上就是本人啦，虽然长得有点抽象，哈哈哈。 当然这也不是我的原创啦，看到好多人都做过这个，前两天跟 好奇吖斌：http://www.haoqiabin.cn/ 交流，发现他也做过类似的：可打印的图像投影球壳——GH实现方式：http://mp.weixin.qq.com/s/OrpgmgE66sAv9OU3v_DuHQ，只不过他好像是用犀牛软件做的，犀牛我不会哈，太专业了。这个有好几种方法做，最近他也在整理教程，到时候大家可以去他那边看看。 另外，国外大神也在 Thingiverse 上分享过照片投影灯的做法，我大部分都是参考了这位大神的链接做的。 下面就来正式介绍怎么做啦，过程非常简单哦，绝对没有你想象的那么复杂~ ## 准备工作 首先你得有一台电脑（这不是废话嘛），但是最好有8G及以上内存。然后去下载一个软件：OpenSCAD:http://www.openscad.org/，这是一个开源的参数化建模软件，要用代码建模。啊？要写程序啊？可是我不会这个怎么办？别担心，国外大神 Volker Schuller 已经帮我们把照片投影灯的程序写好啦，你要做的只需要下载这个软件就好啦~  这里推荐下载最新的开发版本，因为稳定版已经好久没更新了，好像功能、性能之类的一直没跟上：  下载安装完之后，准备工作就做完啦~哦对了，你还得下载文末的程序。 ## 照片投影灯设计 接下来就正式介绍我们的照片投影灯的设计环节啦。 选择一张你心仪的照片，最好色彩分明，背景干净些的。然后将照片裁剪成方形，并将照片的大小设置为 85*85 pixel，当然，你也可以按照自己的喜好设置大小，设置成85的话，你就可以不用修改程序啦，适合小白，大神请忽略~我这是在 Mac 上设置的，Windows 上怎么设置，我也没用过，大家可以自己设置一下，也可以在评论里 po 一下方法。  然后打开这个网站：http://jsfiddle.net/jarvis_chan/v17rtjtk/，将你的照片导入  然后，你会发现你的照片变成了一串数字！这个就是你的照片的编码啦~记得复制这传数字！  接着用 OpenSCAD 软件打开附件中的程序，将上面那串数字，粘贴在 image 变量里。  如下图所示。然后点击箭头2处，预览一下，大概需要几十秒。接着点击箭头3处，渲染模型，这个时候大家可以去喝一杯茶，慢慢等待了，我的电脑大概渲染了30分钟，然后你就可以看到你的照片投影灯灯罩的模型啦~ 最后，点击箭头4的地方，写着 STL 的，你就可以将你的灯罩模型保存为 STL 格式啦，方便后面打印。   当然这个程序里面有很多你可以自定义的参数，你可以可以修改试试看。 本来附件的程序，也能生成底座的，但是我觉得生成的底座不符合我的要求，或者我觉得还不够好吧，就自己设计一下，附件中也同样提供了大家下载~ ## 3D 打印与安装 3D 打印就不展开了，大家将灯罩和底座打印好就行。    下图是制作这个投影灯的所有材料：

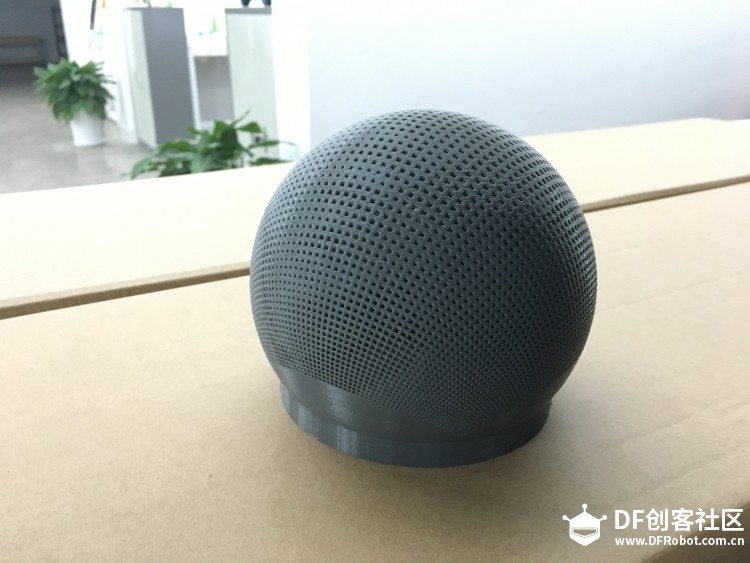

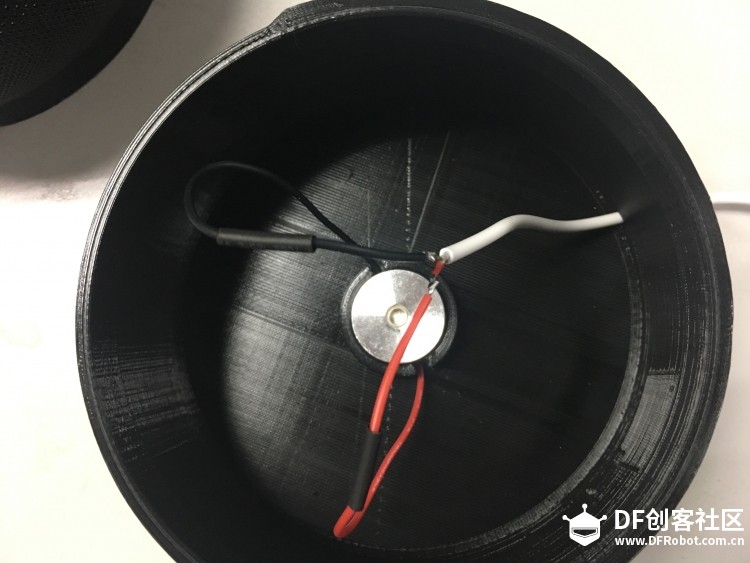

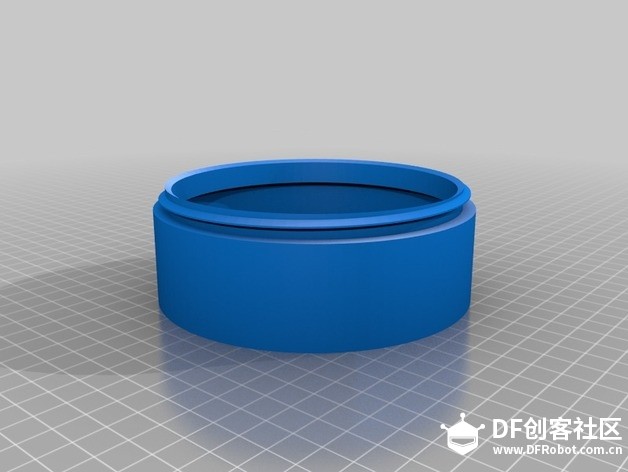

防止做广告的嫌疑，我就不 po 购买链接了，有需要的私信我好了。  安装也很简单，大家看图就好。 将LED嵌入底座：  将 LED 与 USB 电源线焊接在一起：  套上热缩管，防止短路：  先用手机闪光灯对着灯罩看一下效果，没问题的话，就可以将灯罩和底座拧在一起啦。 最后，这是成品的效果图：  ## 附件 OpenSCAD 程序、底座模型 |
-
-
140.66 KB, 下载次数: 16459
底座模型
-
-
18.78 KB, 下载次数: 16087
程序
