教你如何使用扩展板(1)-microbit舵机自动门
2017-09-204.9万
精华项目
AI 快速预览详细
本文介绍了如何使用Microbit主控板和扩展板，结合舵机、按钮和运动传感器，模拟制作一个自动门。通过分步实验，孩子们可以了解这些器件的基本用法，并逐步实现自动门的功能。最终，当运动传感器检测到有人经过时，舵机转动100°并且Microbit显示“O”，否则，舵机旋转0°并且Microbit显示“X”。
|

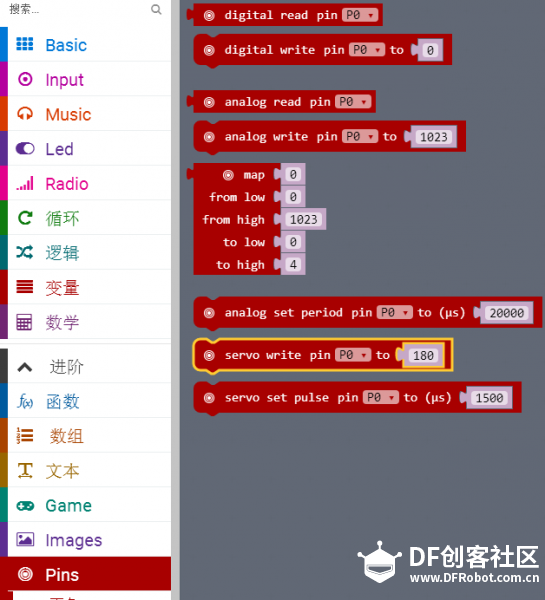

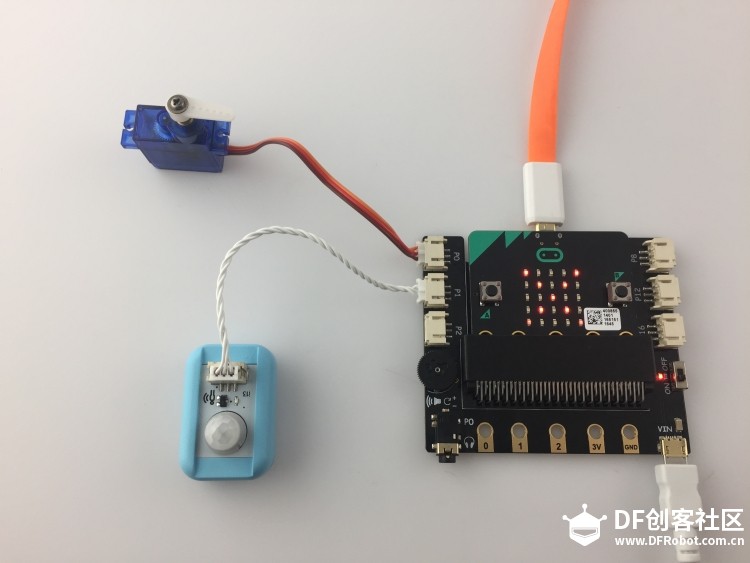

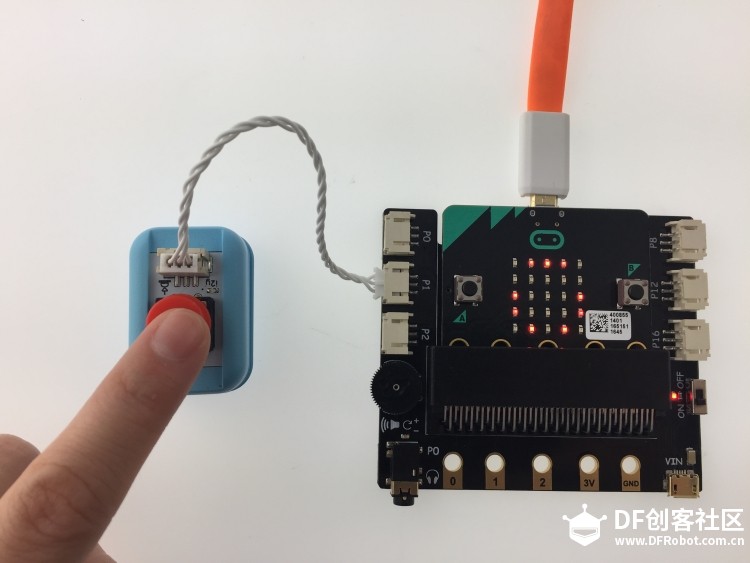

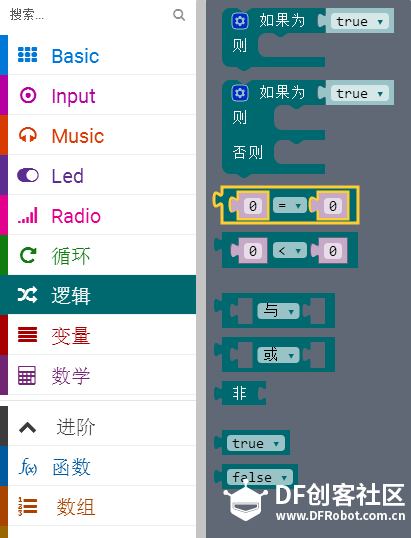

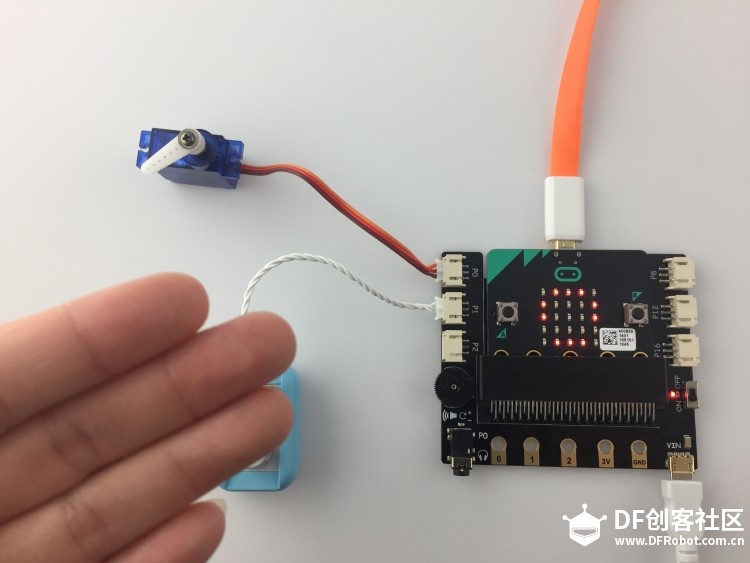

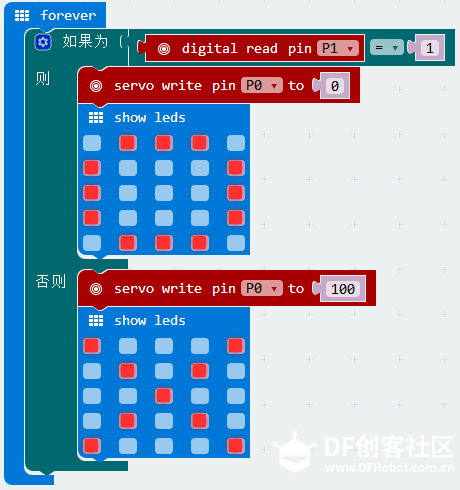

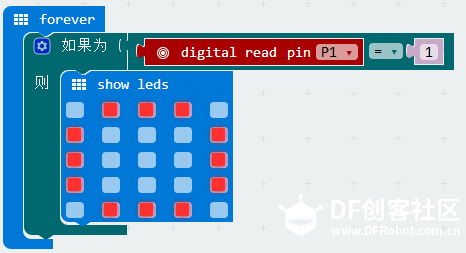

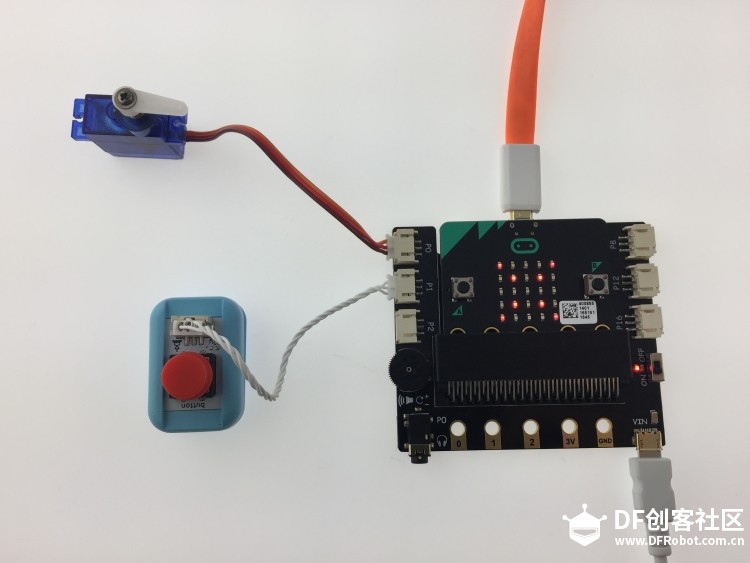

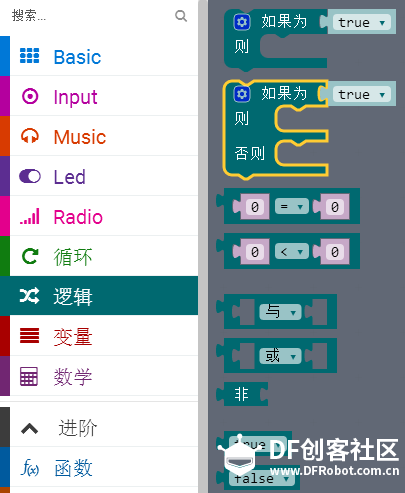

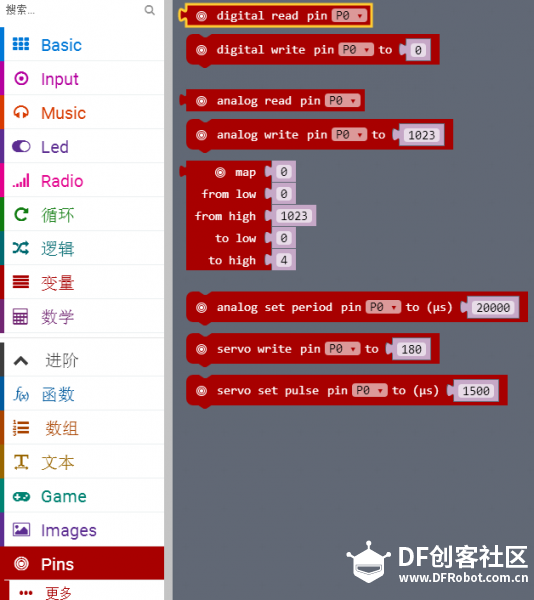

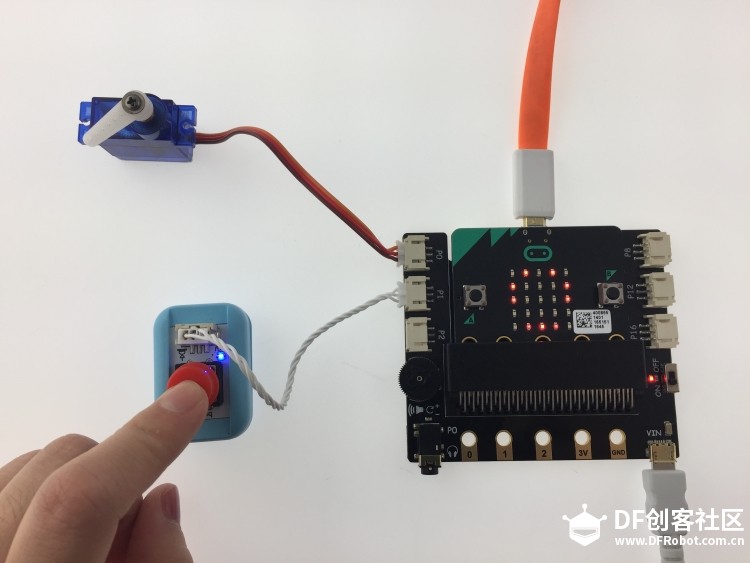

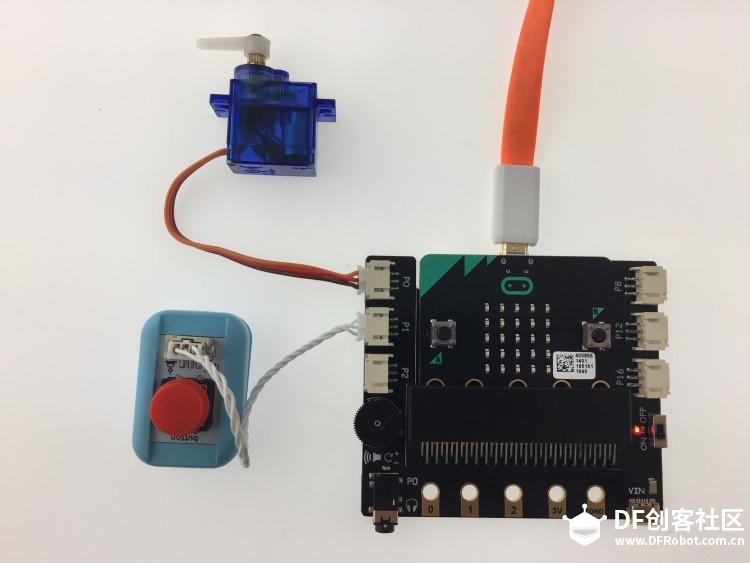

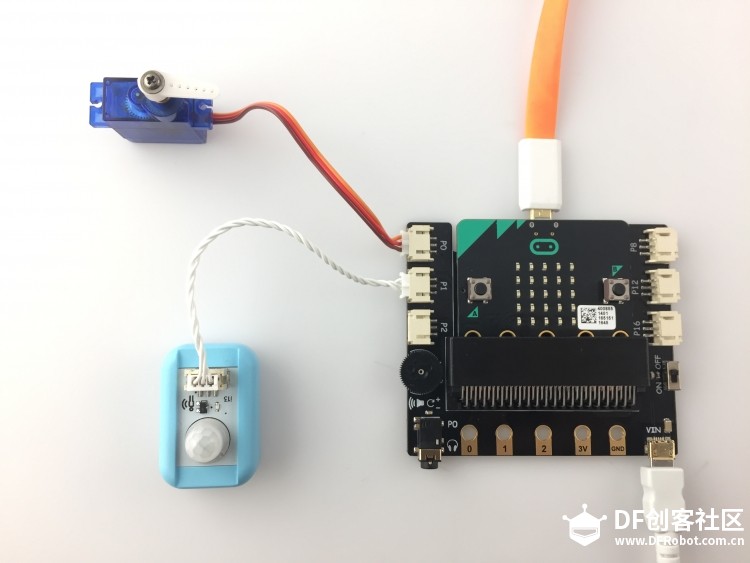

当我们经过图书馆或商场的门口时，门会自动检测到有人经过并打开，有的小朋友们会感到很好奇，为什么门会自动打开呢？接下来，我们尝试制作一个模拟“自动门”的装置吧。 【设计目标】 1. 了解舵机、按钮、运动传感器的基本用法。 2. 通过分步实验，可以模拟制作生活中案例—自动门。 【器件选择】 Microbit主控板(购买链接)； Microbit扩展版（购买链接）； 数据线;舵机;按钮;运动传感器; Makecode在线网站:https://makecode.microbit.org/ 【初步设计】 1.按钮控制舵机 按钮—>micro:bit —>舵机 2.模拟生活中案例—自动门原理 运动传感器—>micro:bit —>舵机 【分步实验】 1. 按钮控制板载灯 实现功能：当按下按钮的时候，Microbit显示“O”；按钮没有被按下时，Microbit无显示。 第一步：硬件连接。 通过USB连接线将Microbit和电脑相连接，将按钮与Microbit的P1号引脚相连接。  第二步：软件编程。 （1）硬件连接中运用到了按钮模块，编程过程中，通过调用引脚值可以读取按钮模块的值。按钮模块属于数字输入，调用指令的流程为：pins（进阶指令）----digital read pin p0。（拖动后，将P0改为P1）  （2）逻辑指令中的“=”可以判断按钮是否被按下，如果按钮值为“1”成立，说明按钮被按下，否则，按钮没有被按下。调用指令的流程为：逻辑----“=”。   （3）如果按钮被按下，Microbit板子上面的小灯会被点亮。调用指令的流程为：逻辑----如果为（true）—则。  （4）需要用到的指令结合在一起，实现：当按钮被按下的时候，Microbit板子上的小灯被点亮，显示图案。  第三步：实验效果。  拓展探究：是否可以实现按下按钮显示一种图案，没有按下按钮，显示另一种图案。 2. 按钮控制舵机 实现功能：当按下按钮的时候，舵机转动100°并且Microbit显示“O”，按钮没有被按下时，舵机旋转0°并且Microbit显示“X”。 第一步：硬件连接。 通过USB连接线将Microbit和电脑相连接，将按钮与Microbit的P1号引脚相连接，舵机连接至Microbit的P0号引脚。  第二步：软件编程。 （1）已将舵机与Microbit的P0号引脚相连接，通过调用P0号引脚可以读取舵机的值，调用指令的流程为：pins（进阶指令）----servo write pin(p0) to(100)。（舵机连接P0引脚，故不用修改引脚值）  （2）如果按钮按下，实现舵机转动100°并且Microbit显示“O”；否则舵机旋转0°并且Microbit显示“X”。需要用到的指令为：如果为（true）--则—否则。  （3）最终实验代码：（由于舵机耗电量大，需要外接电源）  第三步：实验效果（图一：按钮没有按下；图二：按钮被按下）   3.运动传感器控制舵机 实现功能：当运动传感器检测到有人经过时，舵机转动100°并且Micro.bit显示“O”，否则，舵机旋转0°并且Microbit显示“X”。 第一步：硬件连接。 通过USB连接线将Microbit和电脑相连接，将运动传感器与Microbit的P1号引脚相连接，舵机连接至Microbit的P0号引脚。（由于舵机耗电量大，需要外接电源）  第二步：软件编程。 （1）运用传感器与Microbit的P1号引脚相连接，通过调用P1号引脚可以读取运动传感器的值，调用指令的流程为：pins（进阶指令）----digital read pin p0。（拖动后，将P0改为P1）  （2）当运动传感器检测到有人经过时，实现舵机转动100°并且Microbit显示“O”；否则，舵机旋转0°并且Microbit显示“X”。需要用到的指令为：如果为（true）--则—否则。  （3）最终实验代码：（由于舵机耗电量大，需要外接电源）  第三步：实验效果（图一：无人时；图二：有人时）（由于舵机耗电量大，需要外接电源）   相关阅读： micro:bit扩展板使用教程 |
