Micro:bit 23 电位器调光
2017-10-059663
AI 快速预览详细
本文介绍了如何使用Micro:bit和电位器调节LED亮度。首先，通过映射方法解决了模拟输入范围（0-1023）与输出范围（0-255）不匹配的问题。接着，展示了如何实现两块板同步调光的效果。A板负责发送亮度数据，B板接收并显示相应的亮度。这种项目适合STEM教育场景，帮助学生理解模拟信号的处理。
|
电位器，先想到的就是用来调节led屏的亮度。 还是一个老问题了，用micro:bit试试。 它是一个模拟输入模块，范围是0-1023，led的亮度可调节，用模拟输出，0-255。 映射问题请参考吕老师帖子。[基础教程]玩转micro:bit之模拟量映射 这里算一下，1023-255，除4勉强。好吧就除4，因为Micro:bit的在线编程不支持小数，不支持小数啊，这一点可不够好。 想达到的效果。 程序。  第二关，两块板，一块调节，另一块也跟着变化。 休息下，要达到的效果。小视频。 经过实验，AB两板的程序不能一样，要不A给B发暗号，B也给A发暗号，就影响显示效果了，所以要分开编程。 A板  B板  |

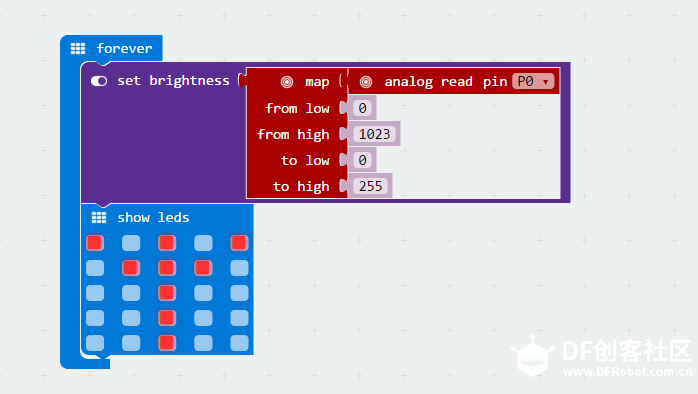

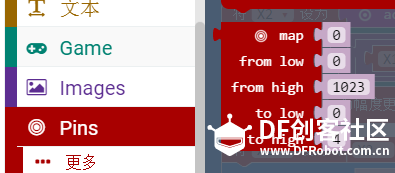

映射在这里。我想找到映射，可是不知在哪里。吕老师狄老师指导后，程序修正如下。
