Arduino+App Inventor+Mixly0.975《用手机蓝牙控制“红绿灯”》

2017-10-221.6万

norezoe

UID: 28168

1文章

0粉丝

0获取喜欢

AI 快速预览详细

本教程介绍了一个使用Arduino、App Inventor和Mixly 0.975制作的模拟遥控“交通灯”项目。通过蓝牙模块，可以实现手机控制两个LED。硬件包括Arduino I/O板、蓝牙BT06模块、2个LED和一根公母杜邦线。Mixly端程序简单，只需设置蓝牙串口并读取串口数据进行判断。App Inventor中则需要创建组件并设定逻辑行为。这个项目适合STEM教育场景，帮助孩子在实践中掌握编程技能。

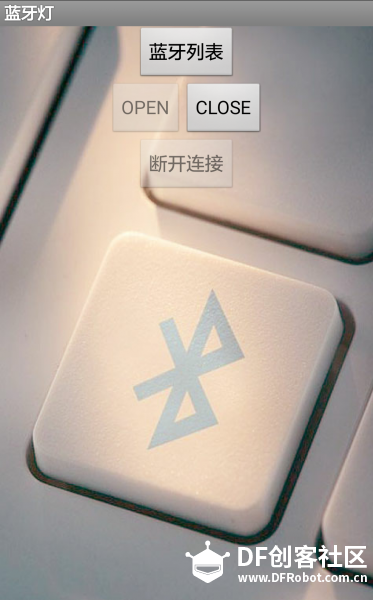

我将通过安卓手机结合Arduino，运用蓝牙模块来控制两个LED，制作一个模拟遥控“交通灯”的作品。如图1。
一、需要准备以下硬件

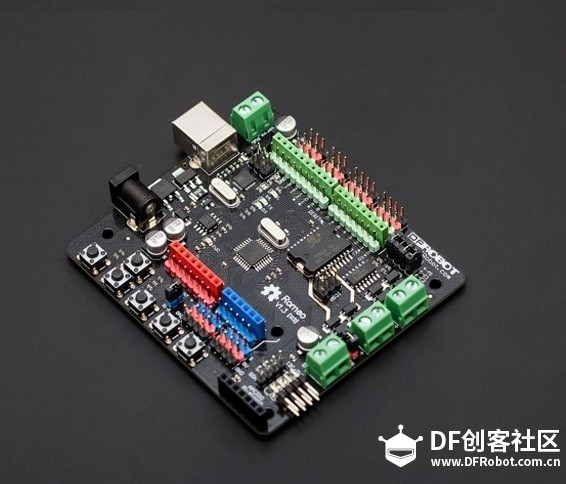

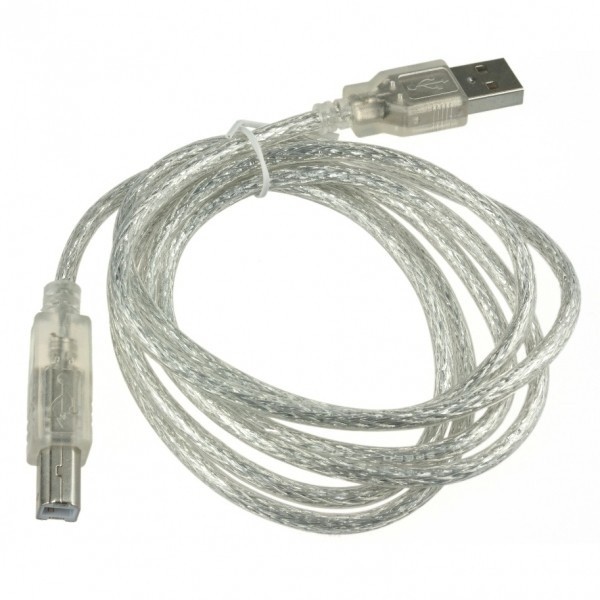

1、Arduino I/O及USB；

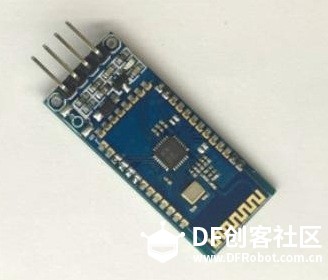

2、蓝牙BT06模块；

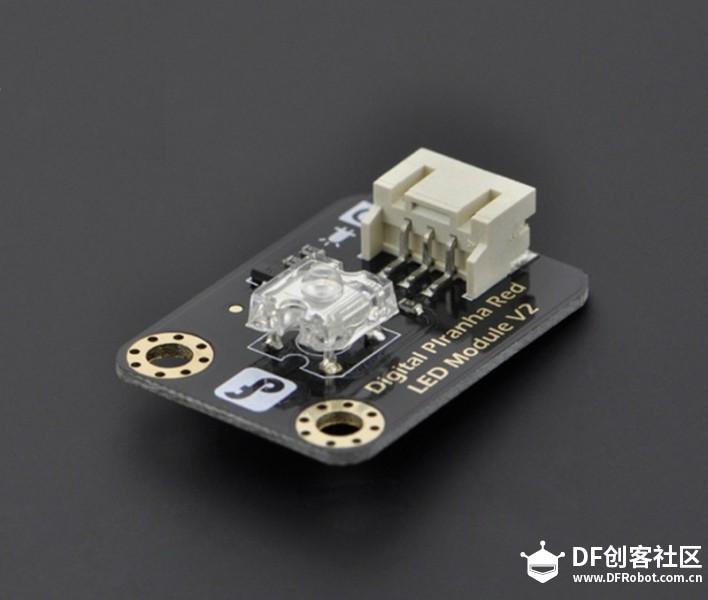

3、2个LED；

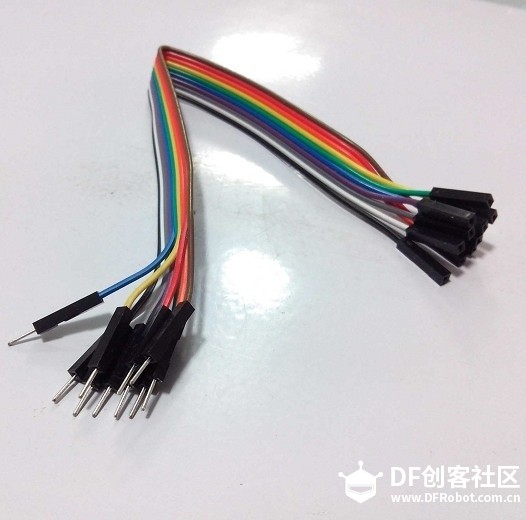

4、一根公母杜邦线。
如图2、3、4、5、6。
二、软件准备
一个智能安卓手机。
三、在Mixly0.975中编写程序
Arduino硬件准备完毕后要在Mixly 0.975中编写代码，Mixly端程序比较简单，因为蓝牙模块就是串口通讯，所以我们只用设置蓝牙串口然后读取串口数据进行判断即可。

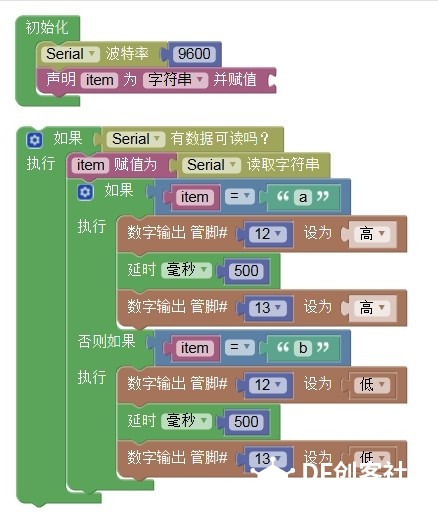

程序解析如图8。四、在App Inventor MIT中进行逻辑设计
组件已经创建完成，下面切换到逻辑设计视图窗口中，对各个组件进行行为设定，以实现软件设定的要求功能。

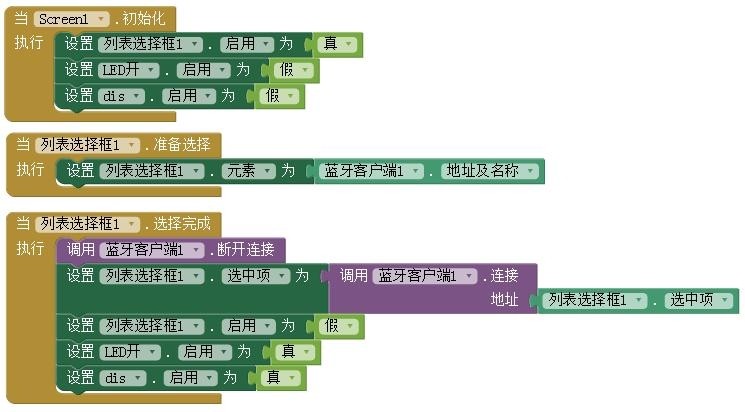

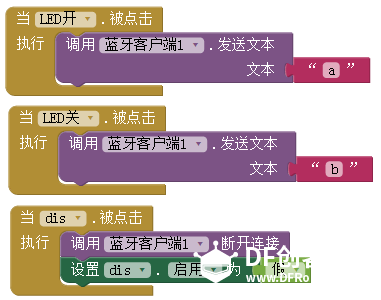

代码如图9和10。
