Microbit+3D——月球灯

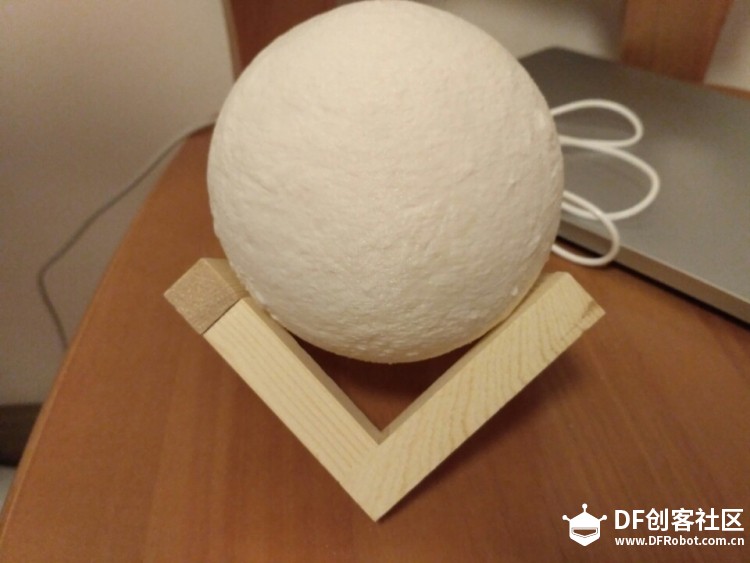

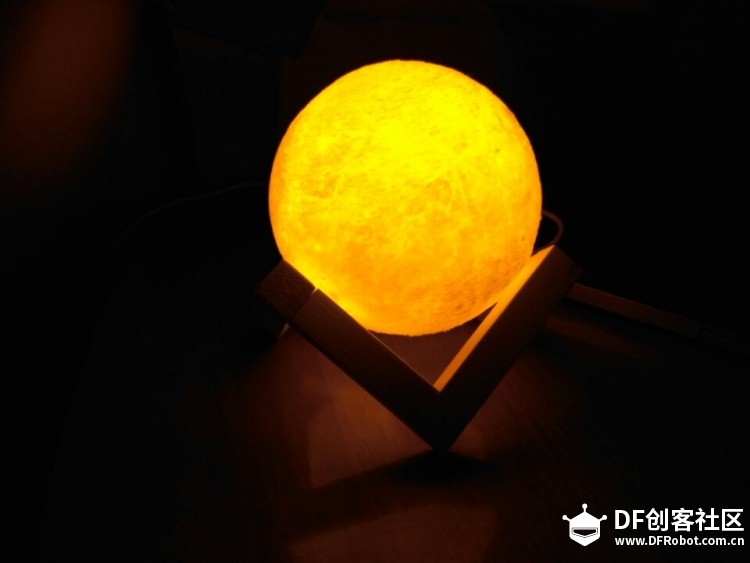

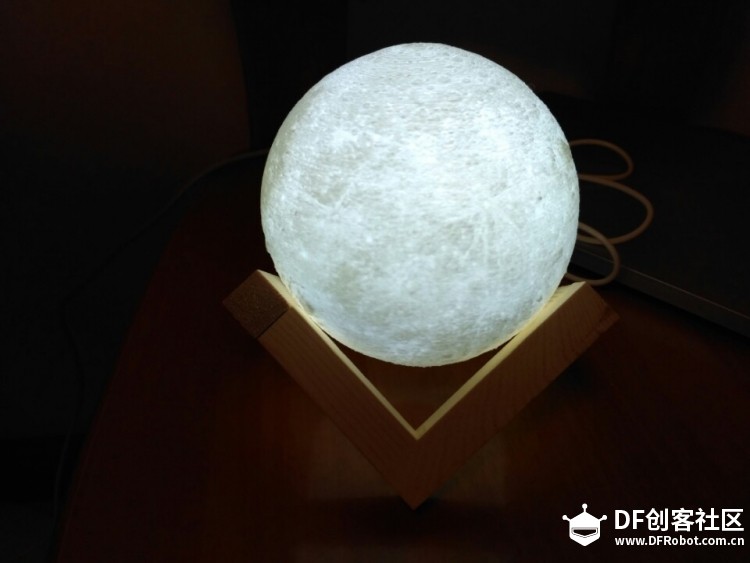

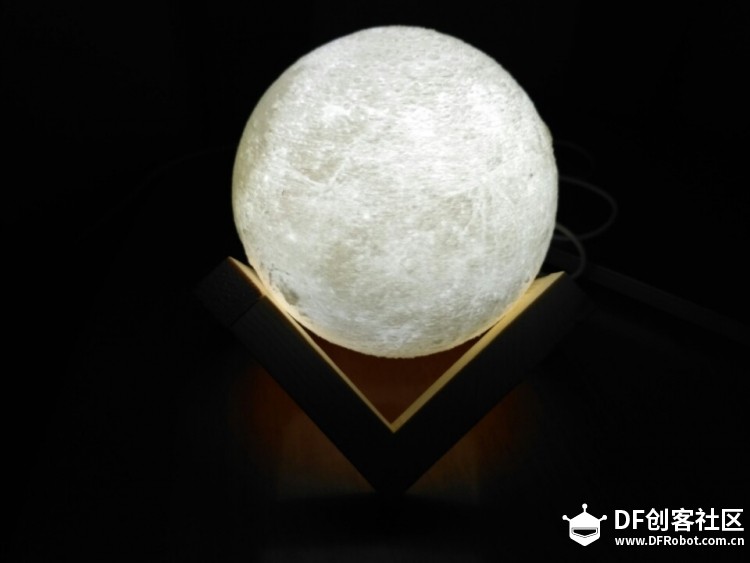

         今年嘉年华的时候获得一枚月球灯,地府出品。
Microbit+3D——手势月球灯图4Microbit+3D——手势月球灯图1Microbit+3D——手势月球灯图2Microbit+3D——手势月球灯图3
不过我决定自己也来做个月球灯。
至于用什么主控,还是赶个时髦用最近玩的最火的Microbit来控制吧。至于控制的方式,可以用了挥手的方式。
效果如下:

Microbit+3D——手势月球灯图15

制作器材如下:
    micro:bit 编程入门开发板     1
micro:bit Boson扩展板 (Gravity兼容)    1
   数字防跌落传感器     2
  LED灯带 (彩色)           1


电器连接:
Microbit+3D——手势月球灯图16

两个防跌落分别插入p0,p1,LED灯带插入P8口,如上图所示。

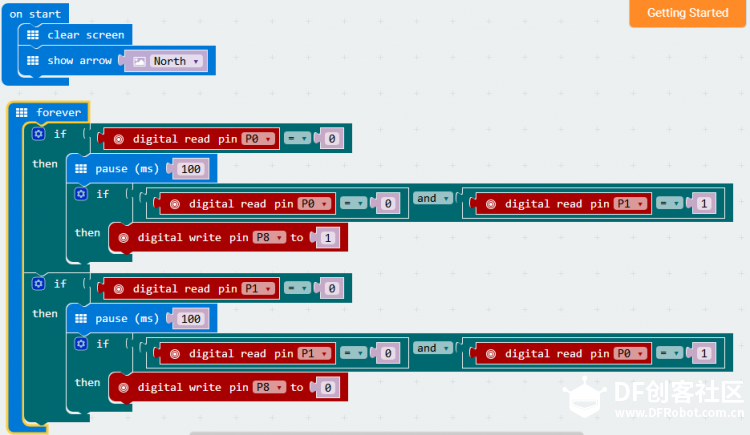

代码编写
Microbit+3D——手势月球灯图5

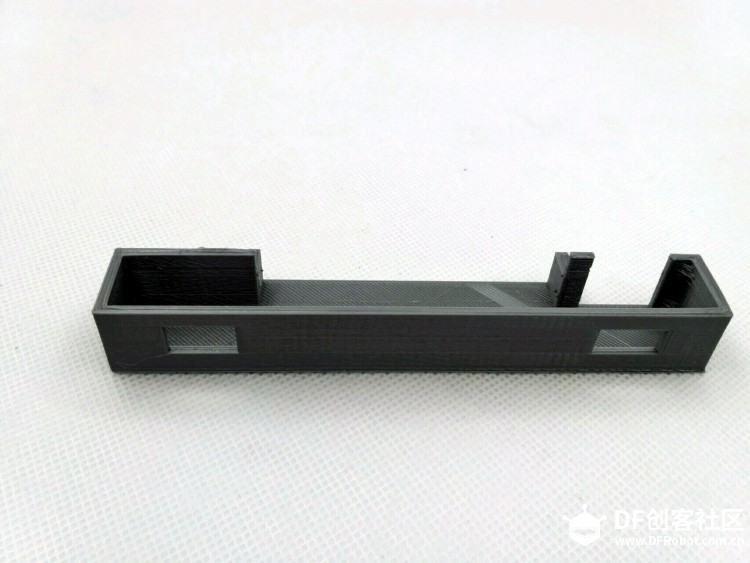

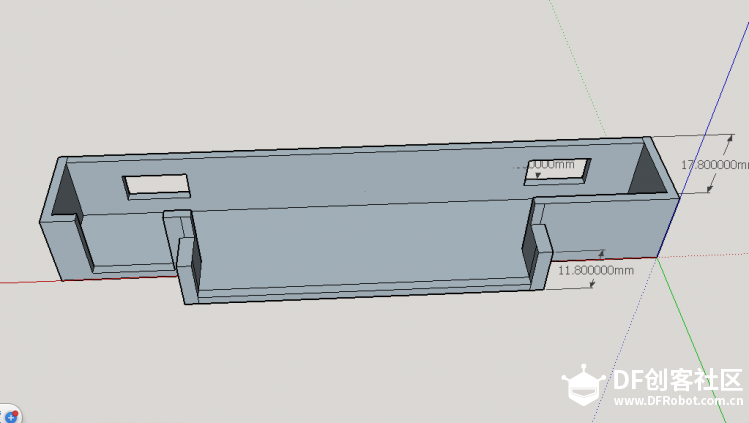

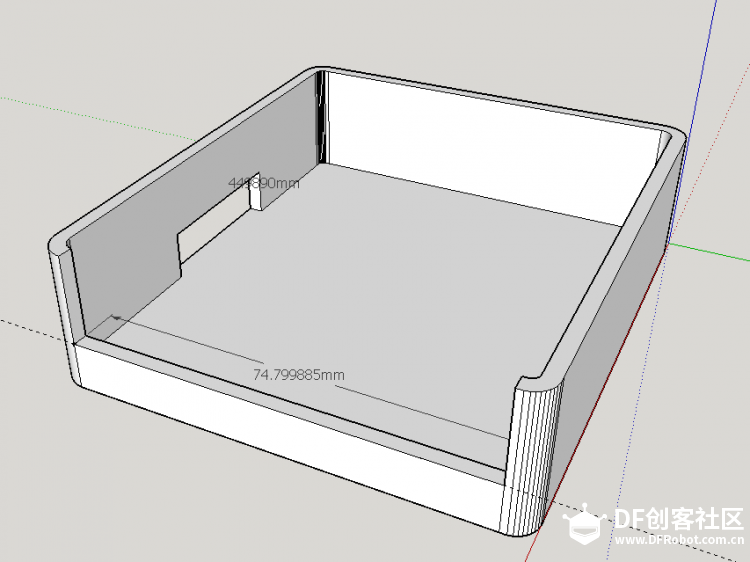

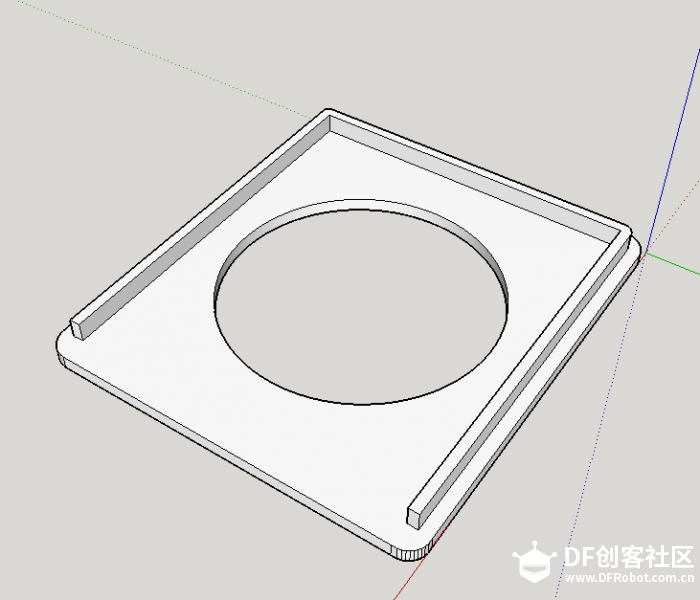

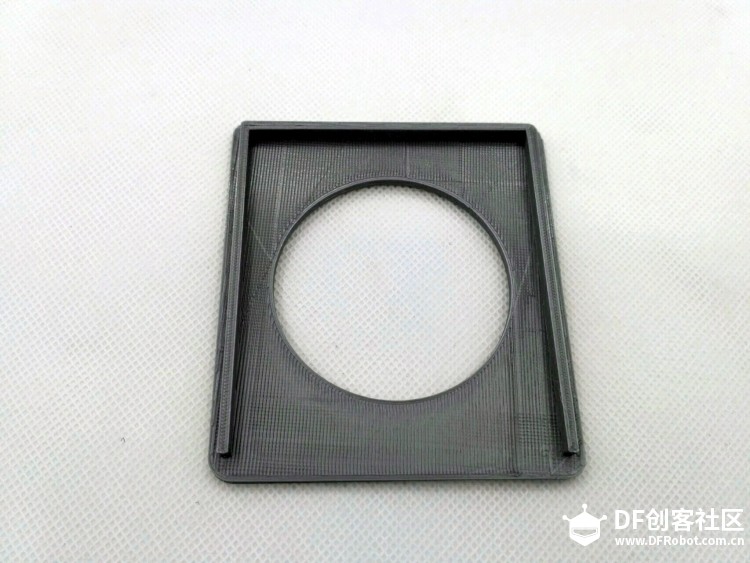

3D建模及打印
Microbit+3D——手势月球灯图6

Microbit+3D——手势月球灯图9
Microbit+3D——手势月球灯图7
Microbit+3D——手势月球灯图8
Microbit+3D——手势月球灯图10

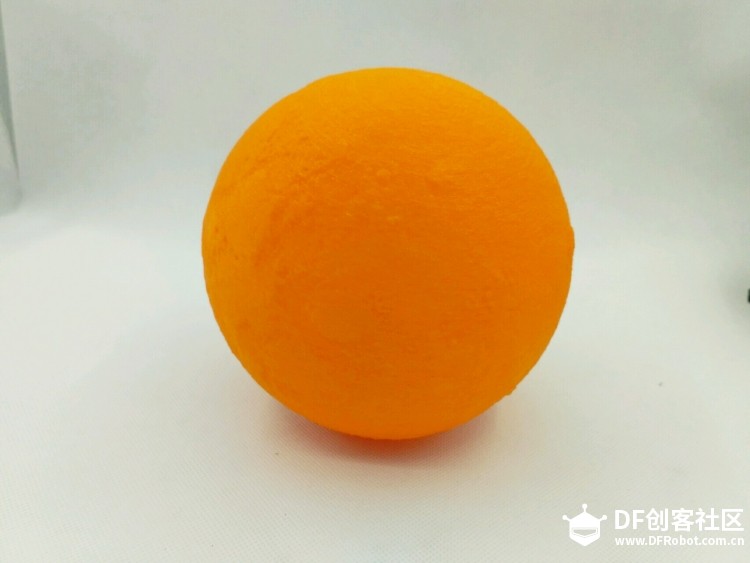

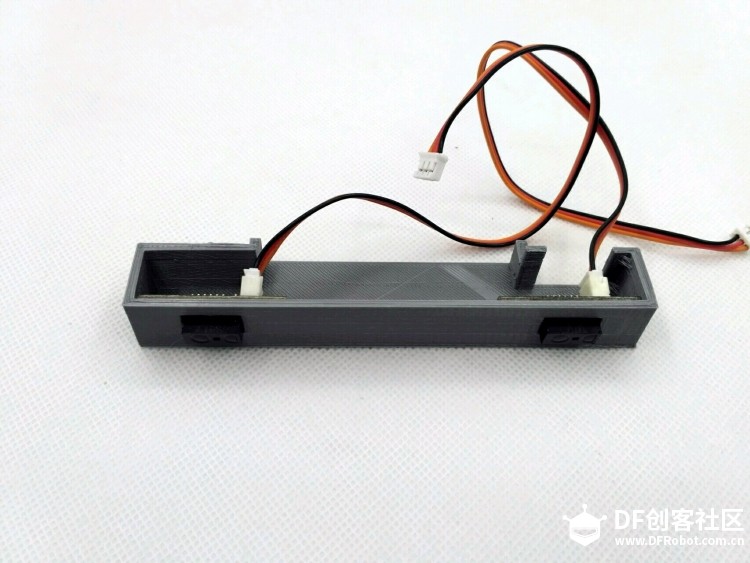

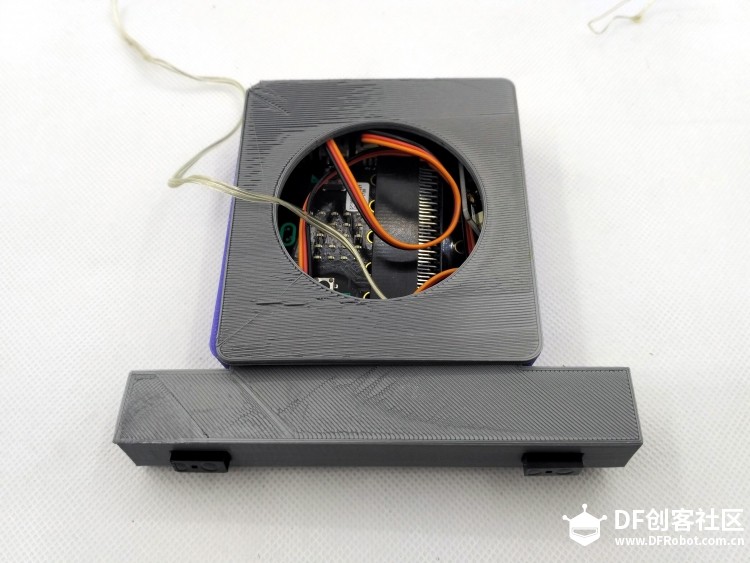

器材组装:
Microbit+3D——手势月球灯图11

Microbit+3D——手势月球灯图12

Microbit+3D——手势月球灯图13Microbit+3D——手势月球灯图14












STEM教育 · Microbit+3D手势月球灯_image_3.webp
