创意项目 · 小胖鸟灯光师：模拟环境光线传感器与音频录放模块

灵感源自微博上的流行语，原话是“灯光师准备起来，音响师把音乐调的悲伤一点话筒给这位女士说出您的故事”

灯光师没有实际意思，主要是为了衬托出被吐槽的那个人，后有引生意义“请开始你的表演!”

本项目利用模拟环境光线传感器(Arduino兼容)，使“小胖鸟”在手机（手电筒功能）照射下可以模仿他人说话唱歌等声音的有趣“舞台效果”。

Step 1:购买物料

物料清单：

1.音频录放模块 SKU:SEN0197

2.DFRduino UNO R3 SKU:DFR0216

3.IO 传感器扩展板 V7.1 SKU:DFR0265

4.无源音箱小喇叭 (8Ω3W) SKU:FIT0502

5.模拟环境光线传感器(Arduino兼容)： SKU:DFR002

Step 2:组装+码代码

请给我来一打灯！光！师！图8

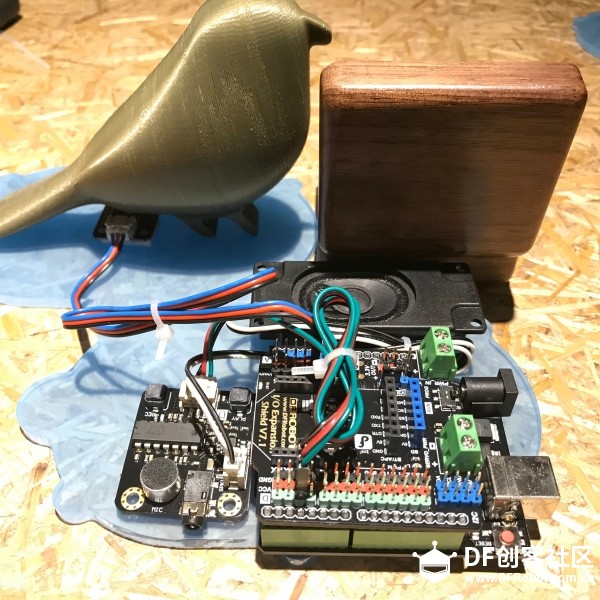

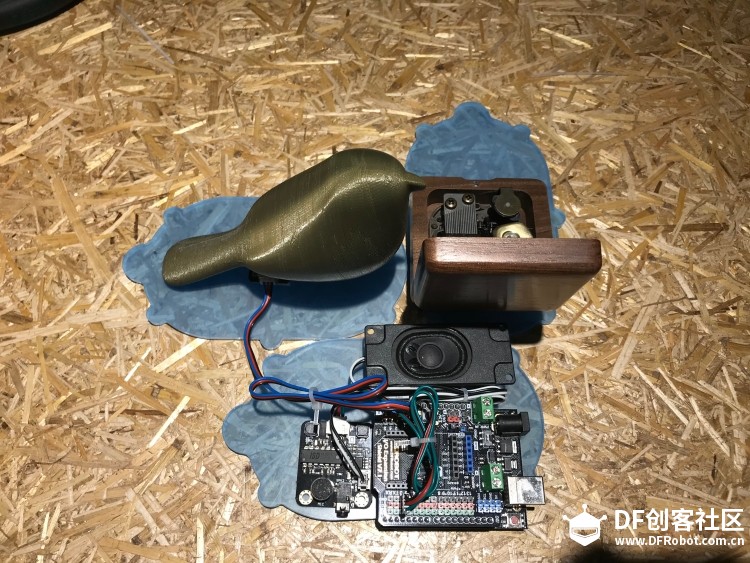

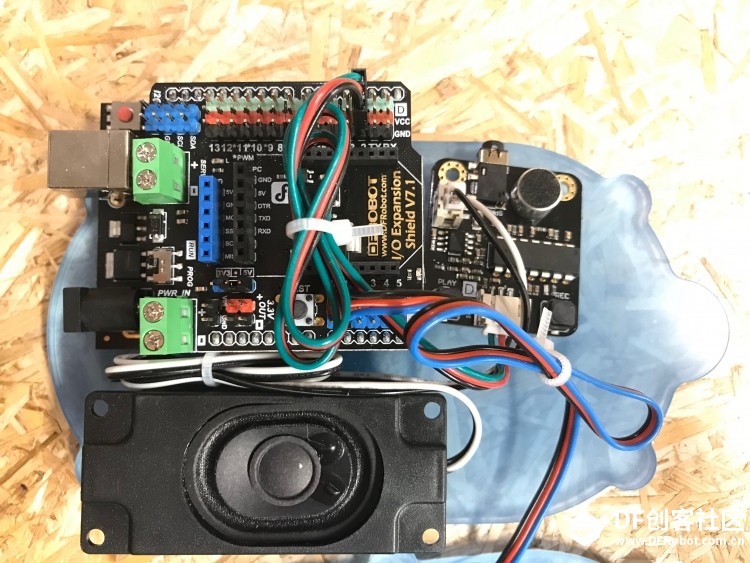

数字2号引脚接音频录放模块，模拟1号引脚接模拟环境光线传感器。通过串口读取传感器读数，进行试验。调整到合适阀值(恰能区分自然光/照明灯光与手机手电筒功能的亮度)。
使得模拟环境光线传感器接收到手机手电筒功能等强光照射时启动音频录放模块，播放之前收录的音效。

注：
音频录放模块：集成录放音功能为一体。板载按键和麦克风，可直接通过按键录音和放音，一按录音，一按放音。可实现10秒音频录放功能。输出接口最大支持外接3W小喇叭，也可以外接有源音响。
模拟环境光线传感器：基于PT550环保型光敏二极管的光线传感器，可以用来对环境光线的强度进行检测。

int Play_pin = 2;//定义音频录放模块引脚
int Sensor = 1;//定义模拟环境光线传感器引脚
void setup() {
  pinMode(Play_pin,OUTPUT);
  digitalWrite(Play_pin,LOW);
  pinMode(Sensor, INPUT);    //模拟环境光线传感器引脚设为输入引脚
  Serial.begin(9600);
}

void loop() {
if(digitalRead(Sensor)==HIGH){ //判断模拟环境光线传感器引脚读取值是否超过阀值
  digitalWrite(Play_pin,HIGH);//启动音频录放模块
  delay(1000);//延时1000ms
 }
}
复制代码

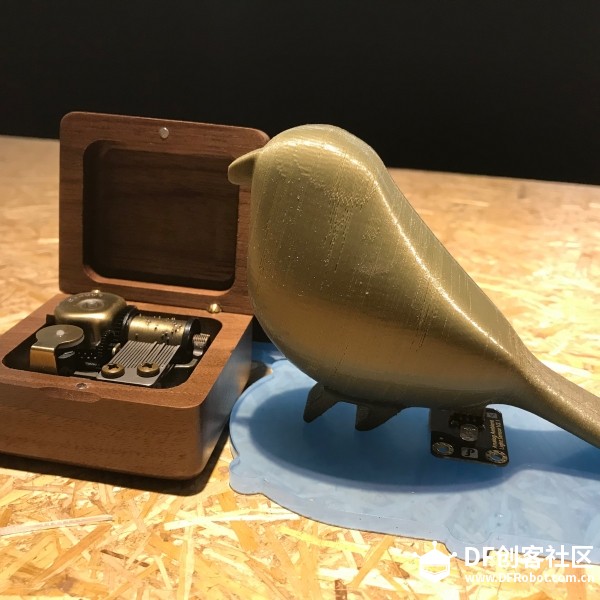

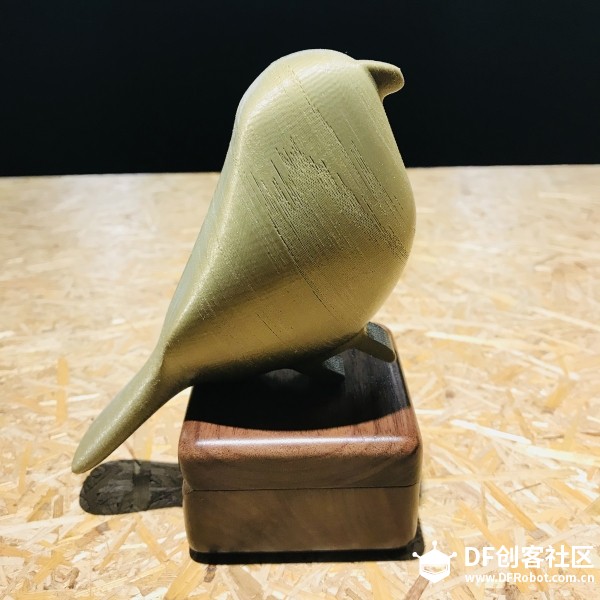

Step 3:3D打印模型

请给我来一打灯！光！师！图7

模型源自Autodusk开源模型社区Fusion360 Community Gallery 切片软件为CUDA
注：打印过程中注意模型冷却！！！冷却较好的模型会更加光滑漂亮。
####################文件见文末###################33

Step 4: 请开始你的表演
到这里项目已经搭建完成啦。可以开始欢快的玩耍咯。不论俏皮的口哨或者你的拿手好歌，都能让小胖鸟学会哦。
操作指南：1.按下音频录放模块按钮，进行录音（内容时长小于10s）
2.用手机的手电筒模式照射小胖鸟，他便会发出录制的音效。

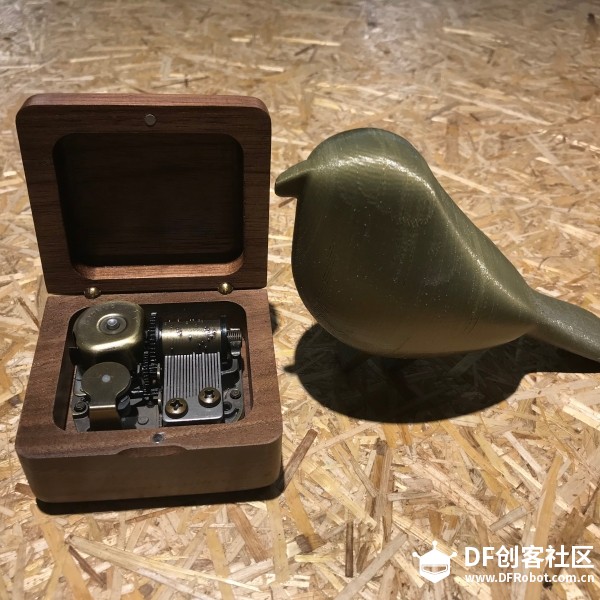

PS：音乐盒只是发声道具
