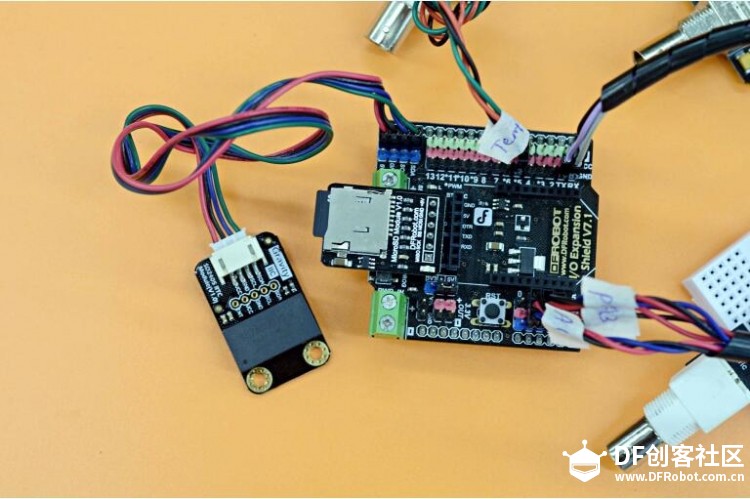

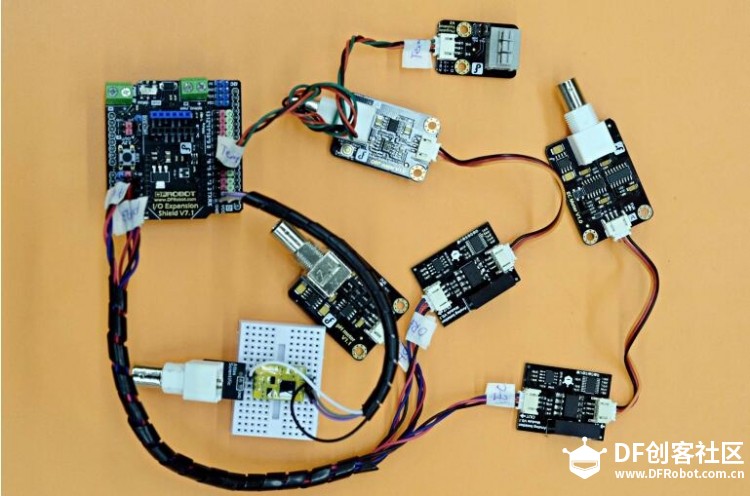

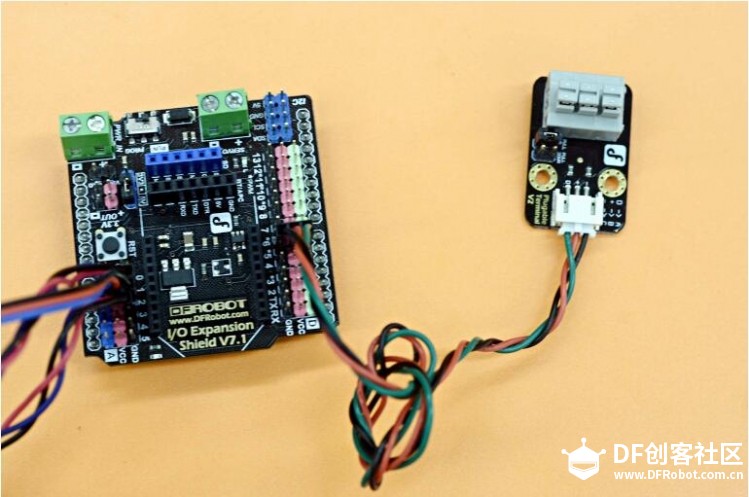

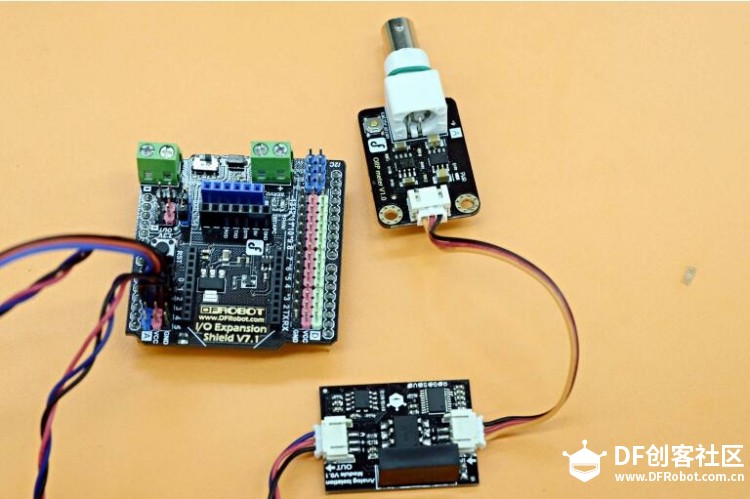

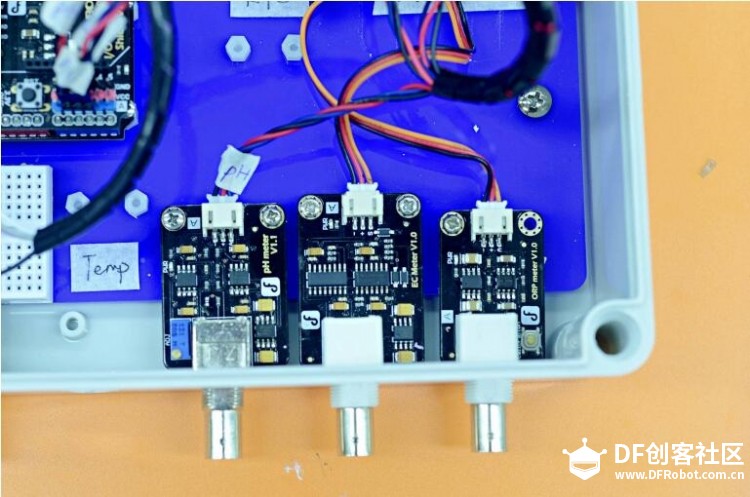

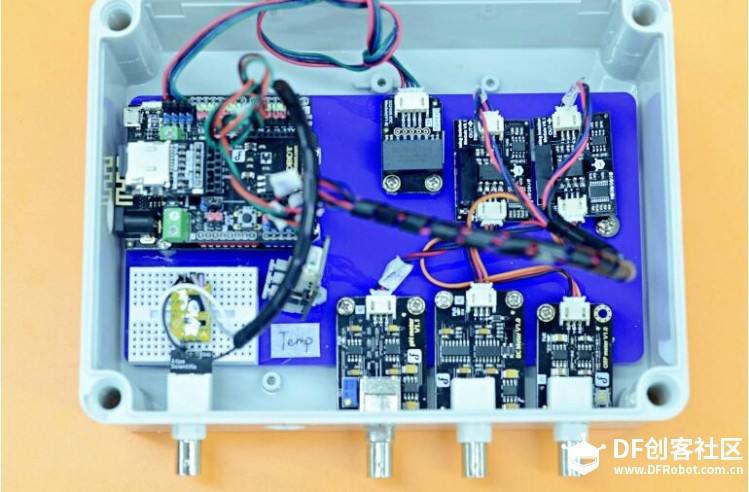

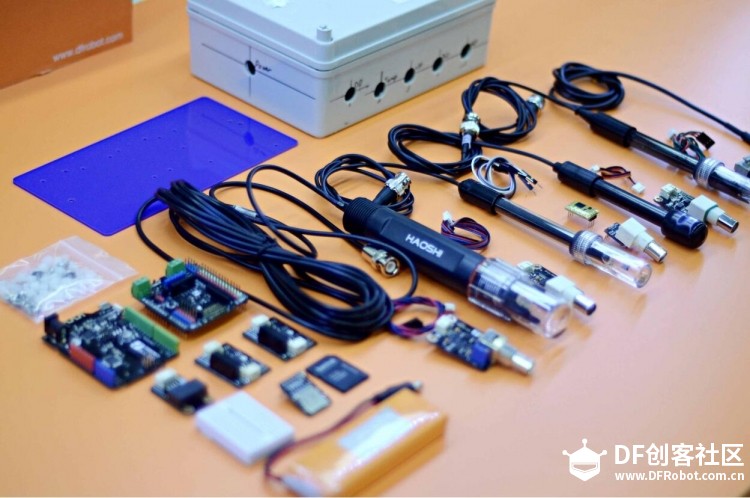

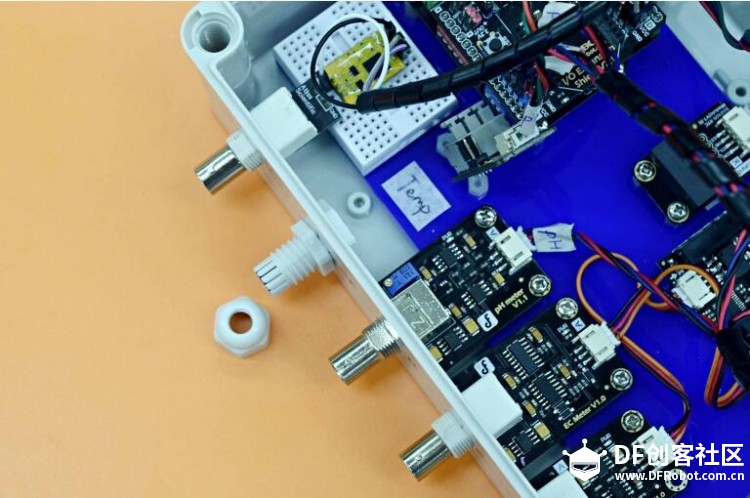

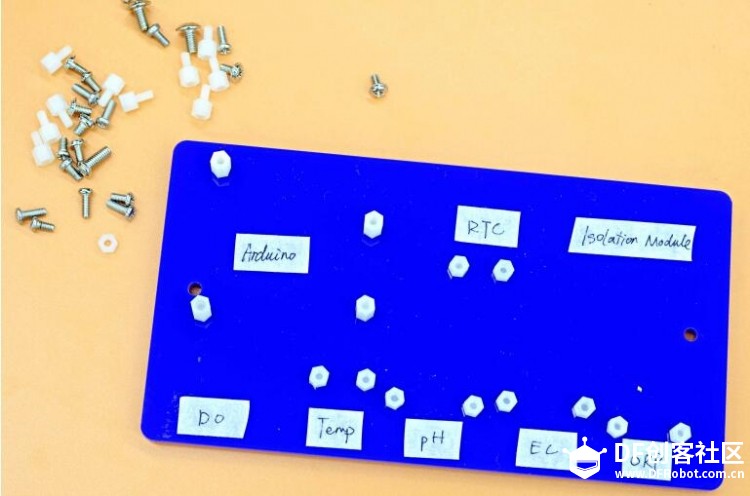

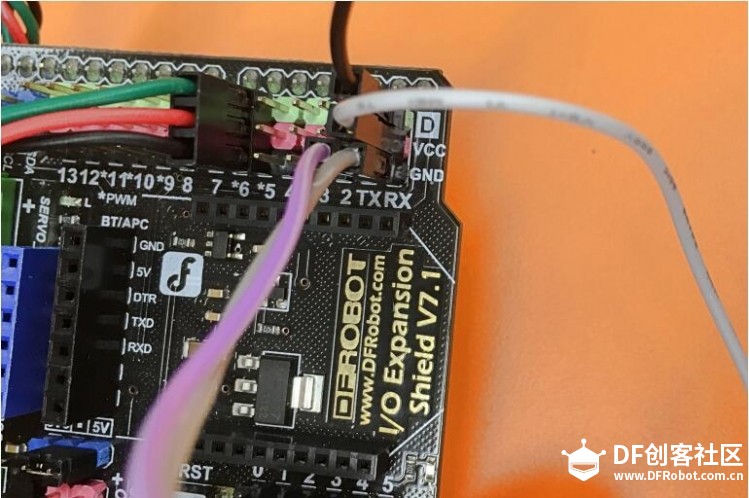

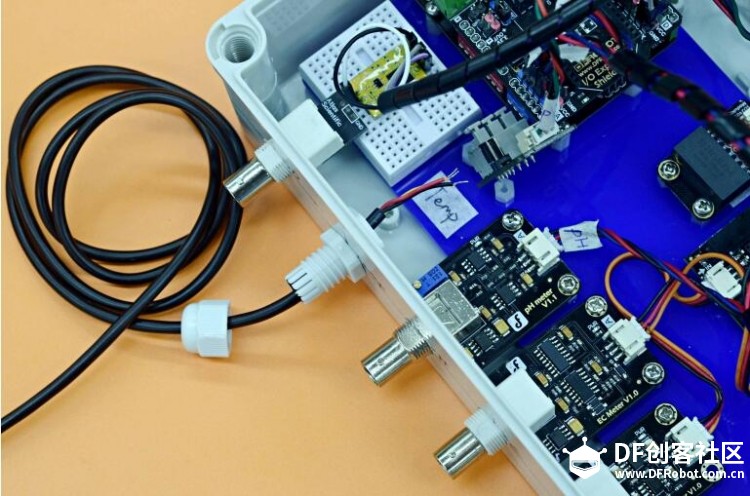

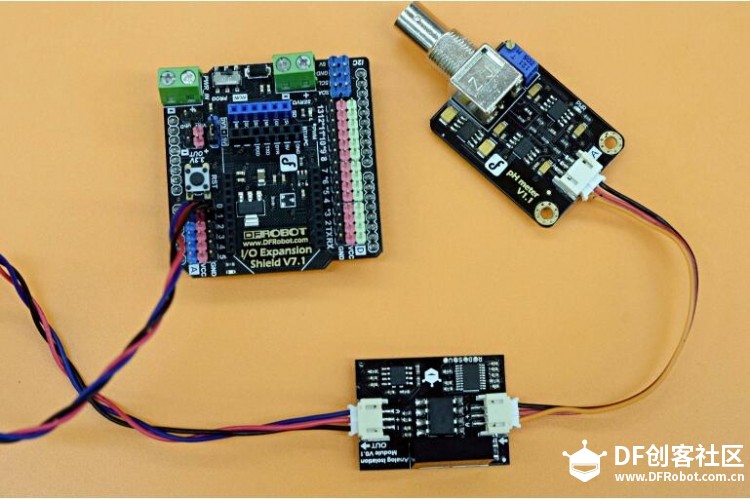

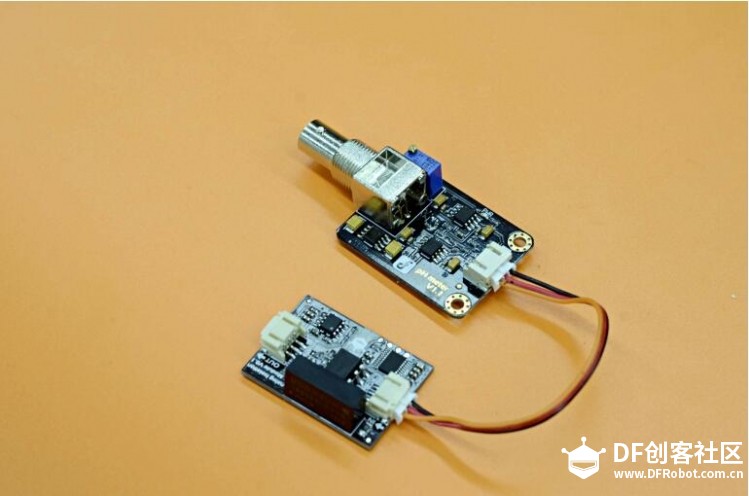

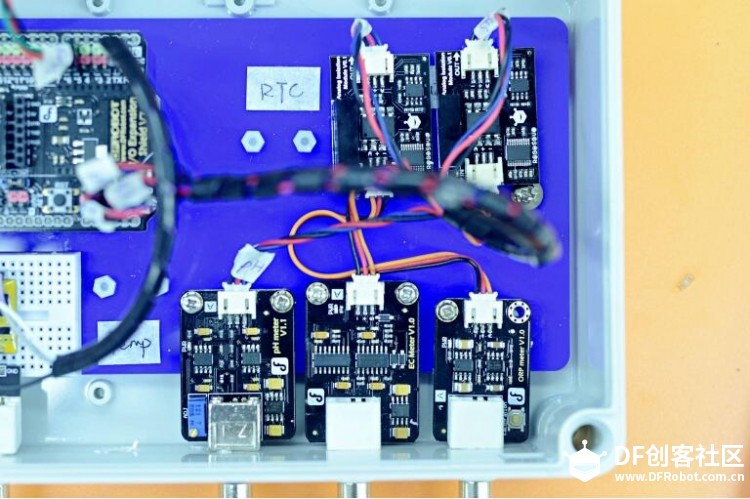

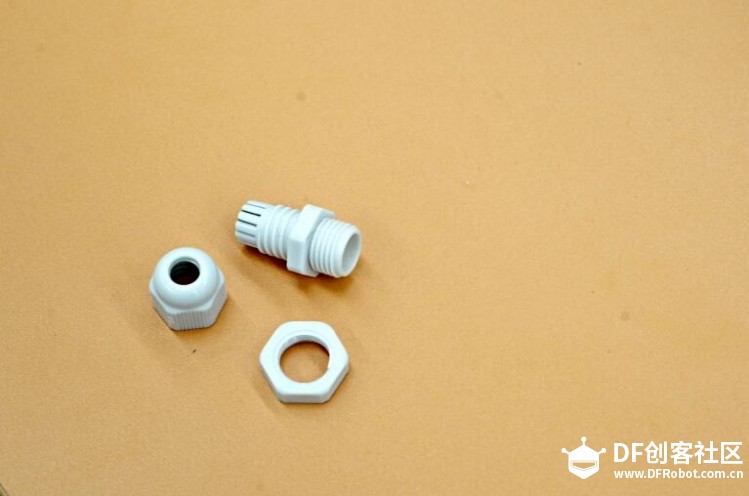

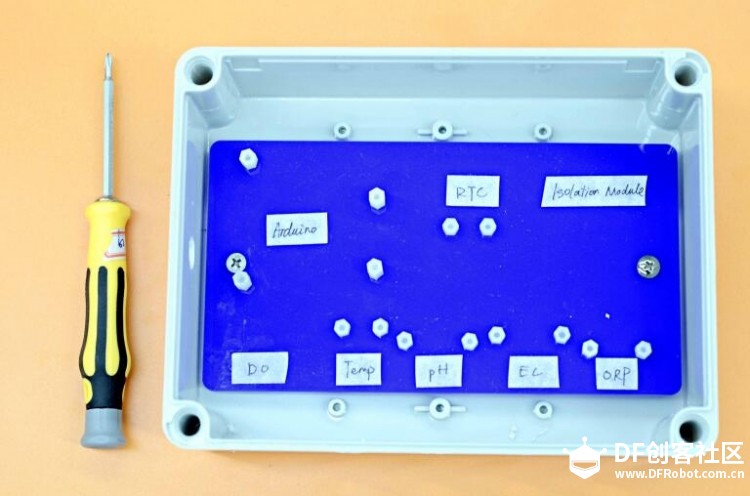

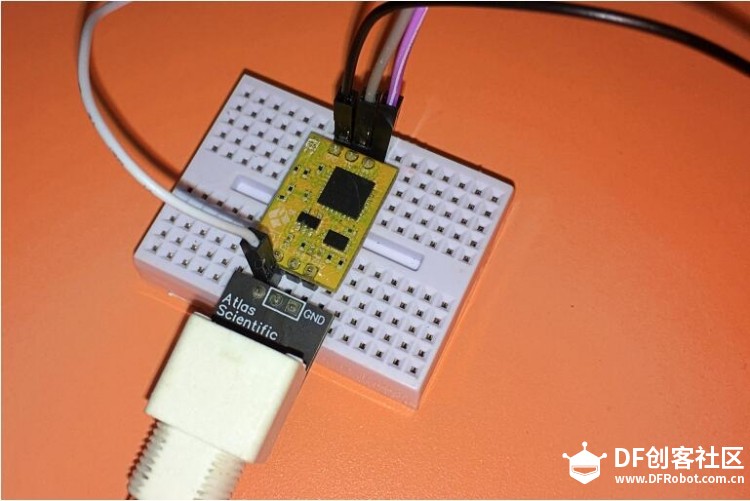

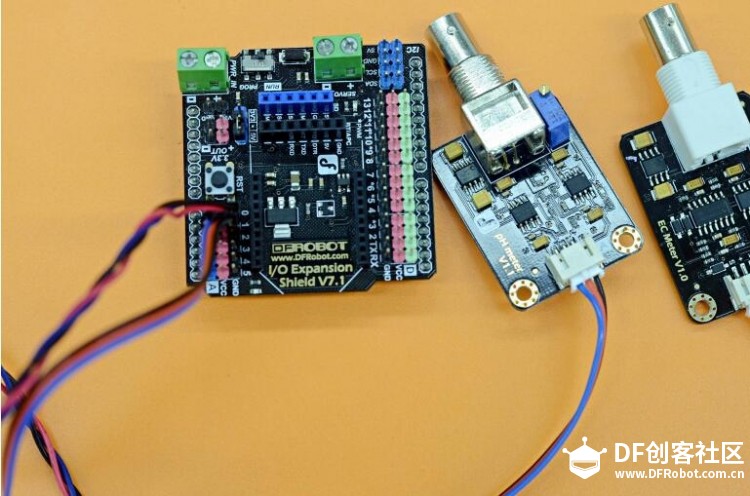

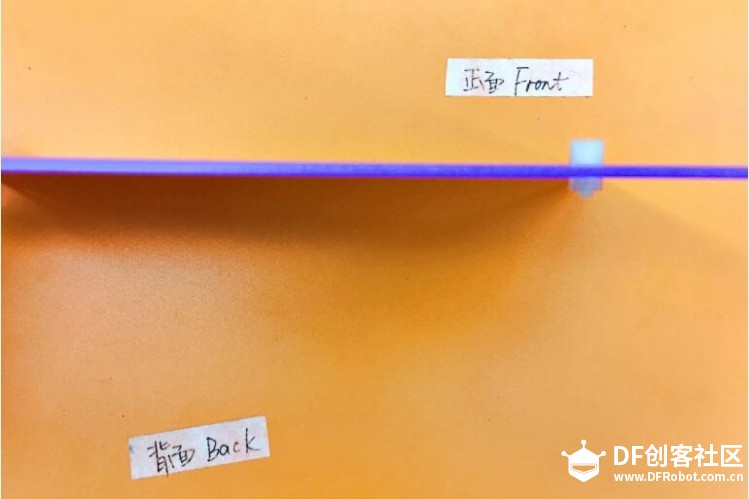

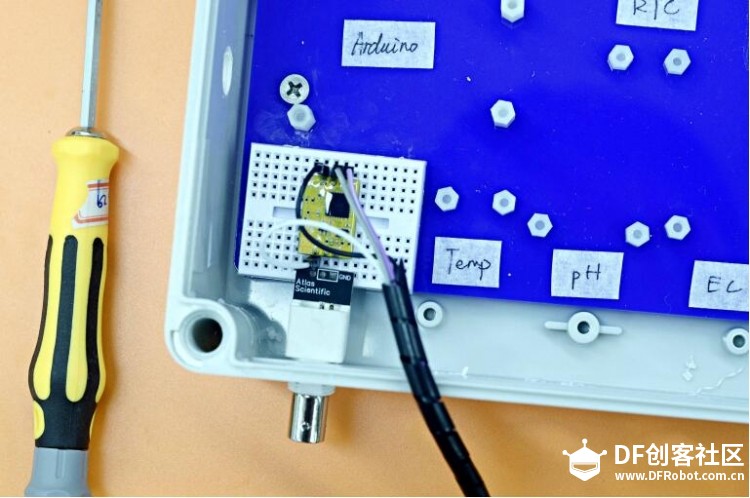

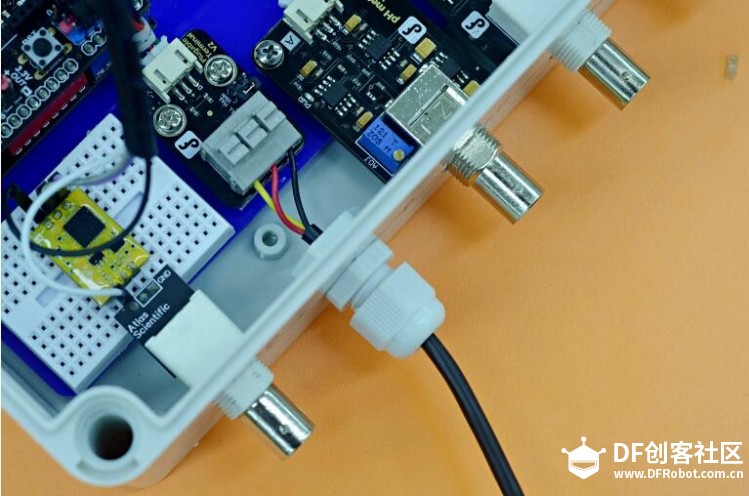

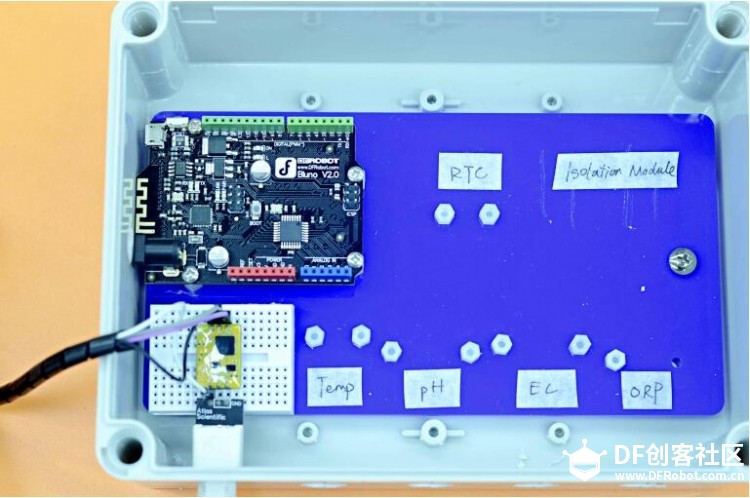

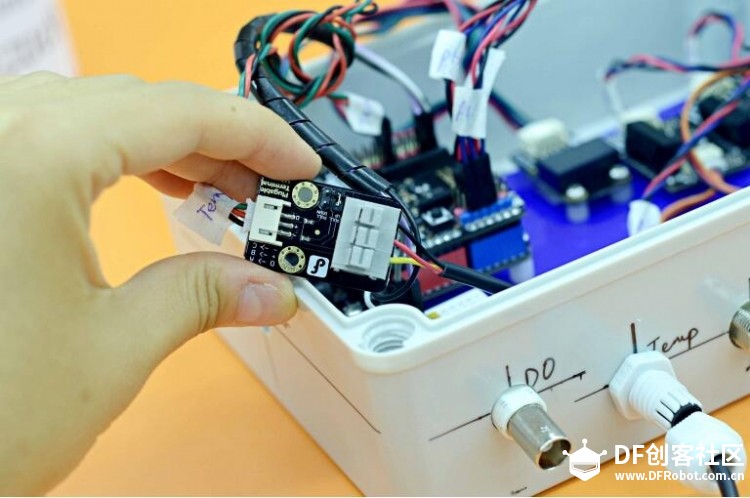

KnowFlow 安装指南 #软件安装 1. 下载 Arduino IDE 2. 打包下载 KnowFlow 代码 3. 解压并在⽂件夹中找到 WaterMonitor.ino, 在 Arduino IDE 中打开 4. 将 Arduino 和电脑连接，菜单中，⼯具-开发板 选择“Arduino Uno”，端⼝选择类似“/dev/ cu.usb....” 5. 点击验证（对勾），然后再点击上传（右箭头），程序被烧录进 Arduino 主板中。 #硬件链接 （熟悉 Arduino 的读者可以直接浏览代码中的注释） 先认识⼀下需要⽤到的硬件：  - 中央控制器：Arduino Uno （本安装指南中使⽤的是 DFRobot 出品的 Bluno，但原版 Arduino Uno 及绝⼤多数衍⽣版都可以）及 Arduino 拓展板 （本安装指南使⽤ DFRobot 出品的 IO Expansion Shield V7.1) - ⽔质传感器：pH传感器（pH探头及pH信号转接板）；EC传感器 （EC探头、EC 变送板信号 转接板、及隔离模块）；ORP传感器（OPR探头、ORP信号转接板及隔离模块）；温度传感 器（温度探头及温度信号转接板）、溶解氧DO（DO探头、BNC连接器、及DO数据转环 板）；时钟（RTC）模块。 - 数据存储：MicroSD模块、microSD卡 - 配件：电线、⾯包板、螺丝、电池、microSD卡、双⾯胶、 布纹胶、⼩扳⼿ - 固定：固定板、防⽔盒、防⽔接头 现在，我们要将所有的传感器、MicroSD卡模块全部连接到Arduino主板上，再固定到板⼦上，并 放⼊防⽔盒中，接上电源。 1. 连接*传感器数据转接器*等模块⾄Arduino拓展版（I/O Expansion Shield V7.1） 连接 EC。将“橙红⿊”组线的⼀端    和 EC 数据转接板（EC Meter V1.0）相连（注意⽅向，如果连反的话卡不进去），另⼀端和隔离模块的IN端相连。将“蓝红⿊”组线的⽩⾊端和隔离模块的OUT端相连，⿊⾊端如图示连接⾄*模拟*端⼝A1，注意颜⾊⽅向需匹配。连接 pH。将“蓝红⿊”组线的⽩⾊端和 pH 数据转接板相连，⿊⾊端如图示连接⾄端⼝A2。连接ORP。类似 EC，将“橙红⿊”组线的⼀端和 EC 数据转接板相连，另⼀端和隔离模块的IN端相连。将“蓝红⿊”组线的⽩⾊端和隔离模块的OUT端相连，⿊⾊端连接⾄A3连接温度。将“绿红⿊“组线的⽩⾊】端和温度数据转接板 (Plugable Terminal V2) 相连，⿊⾊端如图示  连接⾄*数字*端⼝D5连接溶解氧DO。溶解氧的连接稍微有些麻烦，⽤到了4根线和⾯包  板。如图示将其连接⾄串⼝（线的连接原理是 GND-GND，VCCVCC，TX-RX，RX-TX，）注意！⾮常重要！每⼀次重新烧录程序⾄ Arduino 主板时，需要将  Rx(0) Tx(1) 接线拔出，否则⽆法烧录成功。连接时钟（RTC）模块。将“蓝绿红⿊”组线的⽩⾊端和RTC相连，⿊⾊端如图示连接⾄蓝⾊I2C接⼝  （线太⻓的话可以缠⼏圈）连接MicroSD卡模块⾄蓝⾊SD卡插槽（请注意连接⽅向），并插⼊Micro SD卡好棒！全部传感器都连接完成了！  Tips：可以⽤布纹胶在不同的线上⾯标注传感器名称以免搞混，并⽤缠绕圈分别把模拟端⼝的线（pH、EC、ORP），和DO的线  捆起来避免杂乱。 2. 制作固定板并安装 找出亚克⼒板和螺丝，所有板上的  *⼩孔*都需要安装六⻆柱。尼⻰六⻆柱安装在板正⾯，螺⺟安装在反⾯（安装螺⺟时注意，较圆滑的那⾯贴近板）。其中，固定 Arduino 主板位置的四个孔需要⽤6mm六⻆ 柱，其余的⽤4mm六⻆柱。可以⽤⼩扳⼿辅助旋紧。⽤2个4mm螺丝，将板⼦固定在在 防⽔壳中。（因规格不⼀，部分防⽔盒可能会和右下⻆的固定柱冲突，把柱⼦卸下即可） 3. 把电⼦元件安装到固定板上  因为后期 DO 模块会⽐较难装上，所以先安装 DO 模块。有条件的可  以把DO的⼏个针脚焊⼀下。在DO⾯包板下⾯粘上双⾯胶，将DO信号转接板探头接⼝对准防⽔盒正⾯最左侧的圆孔穿过，DO固定在板  上。安装Arduino Uno将拓展版安插在 Arduino 主板上将 ORP 信号转接板的探头接⼝穿  过防⽔盒上最右边的洞⼝，⽤螺丝将其旋紧在固定板上，⽤同样的⽅法安装 EC 和 pH （温度先不要固定）  将2个隔离模块⽤双⾯胶粘在固定板右上⽅。固定 RTC现在，只剩下温度没有安装了。  先将防⽔接头拧在温度探头的圆孔出⼝上接着，将温度探头有线头裸露的⼀端，依次穿过防⽔接头盖和圆孔，  温度信号转接板前段有三个“闸⻔”，按下上⽅的按钮，“闸⻔”会打开。现在，我们依次把⻩⾊电线卡紧在A闸⻔，红⾊电线卡紧在B闸⻔，⿊⾊电线卡紧在C闸⻔。安装完成后，分别往外拉⼀下3根电线，如果都不脱落，则安装完成。  ⽤螺丝将温度信号转接板安固定在板上，并把外壳上防⽔接⼝螺⺟旋紧。    盒内部分固定完成，现在连接上电池，测试⼀下是否安装正确。如果灯亮起，则代表电路正常。   连接盒外传感器  Tada!! 安装完成了！  |
-
-
