关于小米（米家）床头灯圆形触摸分析
2017-11-157615
AI 快速预览详细
本文详细分析了小米（米家）床头灯的圆形触摸设计。该床头灯通过10个触摸按键实现17个位置的判断，并通过方向算法实现无极调光功能。文章提供了详细的触摸板设计原理及拆机图片，帮助用户更好地理解其工作原理。
|

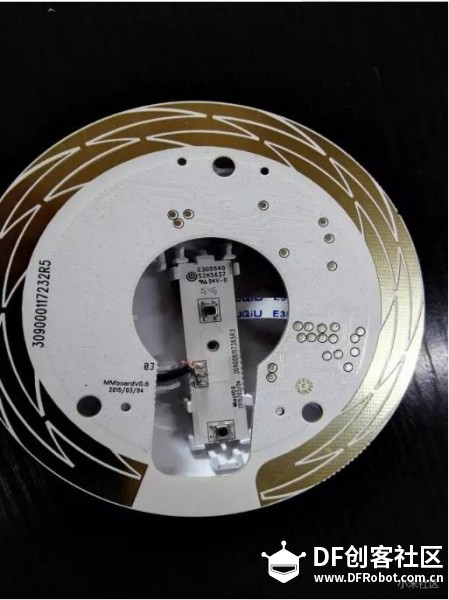

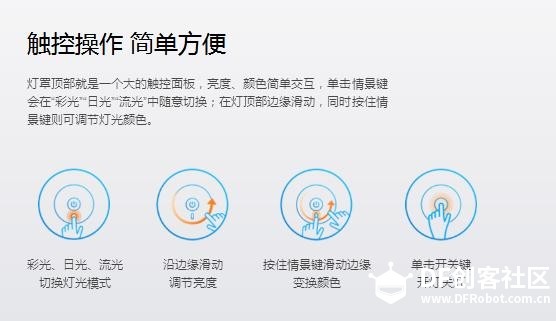

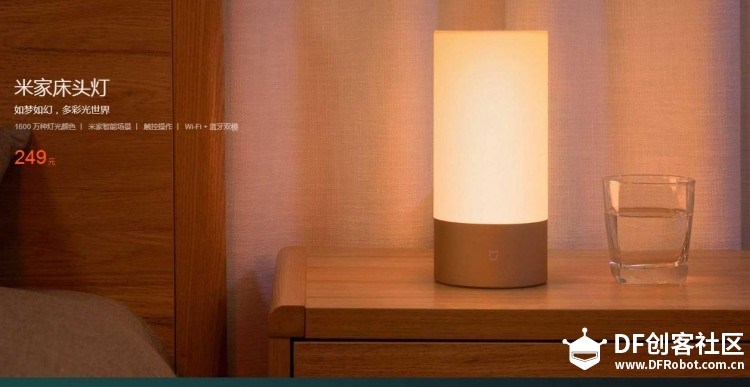

1、 小米（米家床）头灯图片：  2、 关于触摸说明：要求是沿着边沿调节亮度  3、 论坛拆机图片   4、 关于触摸板分析： 每个金属条都是可以检测手指触摸，图中描述了四个相近的颜色金属条纹： A- 代表粉色 B- 代表蓝色 C- 代表橙色 D- 代表蓝色 l 左边为：绿色+橙色组合 l 中间为：绿色+橙色+蓝色组合 l 右边为：橙色+绿色组合  从中可以看出重叠颜色为：2种颜色,3种颜色,2种颜色； 1、 关于触摸板一共有颜色为：10个；既10个触摸按键；  一共的组合有：1+2;1+2+3;2+3;2+3+4;3+4;3+4+5;…… 9+10; 一共有：17种组合; 总结:使用10个触摸按键，实现17个位置的判断，如果再加入方向算法， （向左：为1+2+3à1+2；向右：为1+2à1+2+3；）从而实现无极调光功能。 2017-11-12 |
