LED闪烁实验

2017-11-218200

ucdosok

UID: 28125

3文章

0粉丝

0获取喜欢

AI 快速预览详细

本文介绍了Arduino LED闪烁实验，包括单灯和双灯闪烁的源代码。通过设置引脚模式（pinMode）、控制LED状态（digitalWrite）和延时（delay），初学者可以轻松实现LED闪烁效果。这个实验非常适合STEM教育场景，帮助孩子们入门编程。

打开DFRobot硬件，安装驱动程序，安装Arduino编程环境，实验开始！
单灯闪烁源代码：

int ledPin = 10;
void setup() {
      pinMode(ledPin, OUTPUT);
}

void loop() {
      digitalWrite(ledPin,HIGH);
      delay(1000);
      digitalWrite(ledPin,LOW);
      delay(1000);

}

双灯闪烁源代码：

int ledPin = 9;
void setup() {
      pinMode(ledPin, OUTPUT);
}
void loop() {
      digitalWrite(ledPin,HIGH);
      delay(1000);
      digitalWrite(ledPin,LOW);
      delay(1000);
      ledPin=10;
      digitalWrite(ledPin,HIGH);
      delay(1000);
      digitalWrite(ledPin,LOW);
      delay(1000);
      ledPin=9;
}

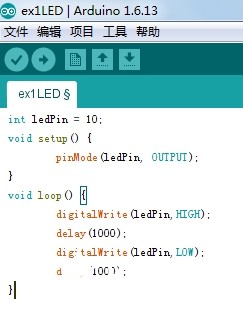

代码截图

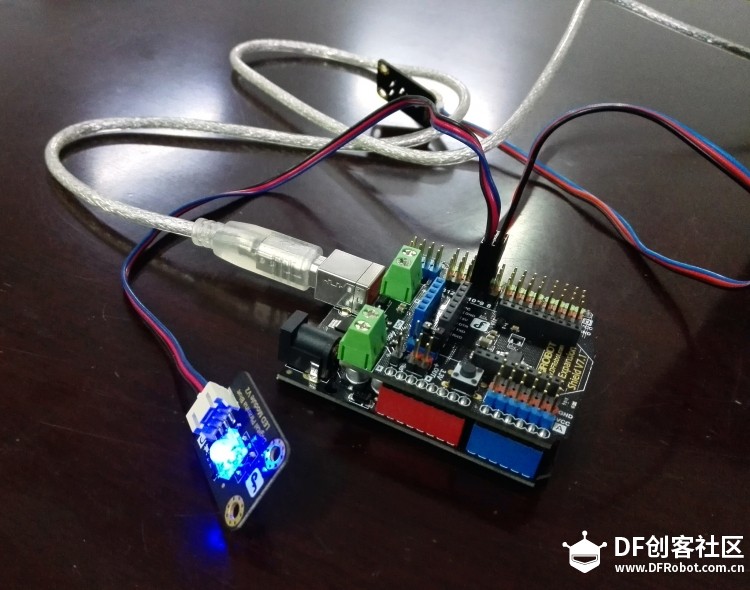

单蓝灯

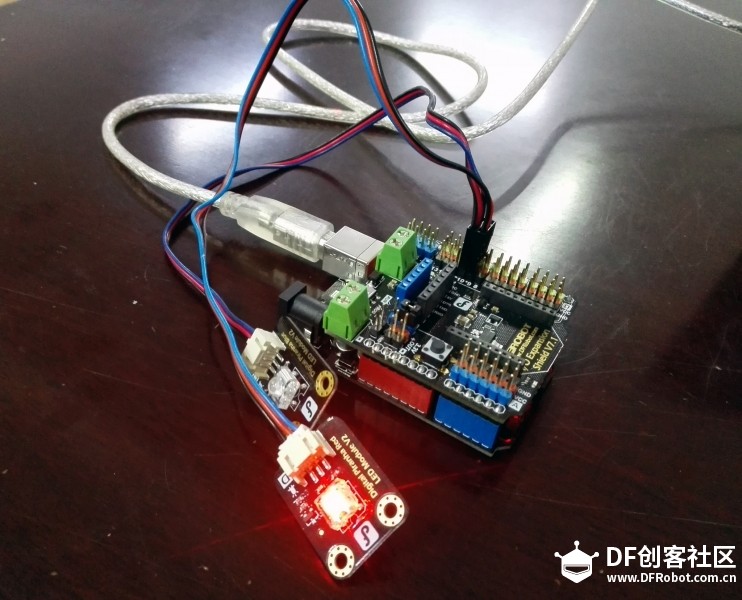

单红灯
