SOS求救信号灯实验：
实验器材：DFRobot  UNO3及扩展板；蓝，红，蓝LED灯；DF专用USB数据线。
实验分析：本实验是控制3个LED按短3，长3，短3的次数依次发光，以表达SOS求救信号的目的。其原理是根据莫尔斯密码，字母S用3个点表示，用短闪烁表示。O用3个横杠表示，用长闪烁表示。短闪时长150ms，间隔100ms，长闪时长400ms，间隔100ms。
实验步骤：

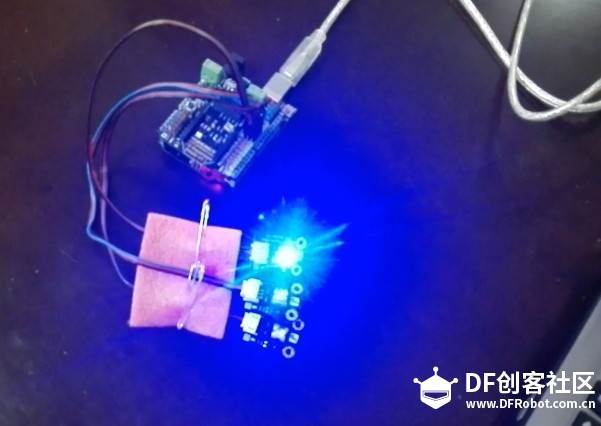

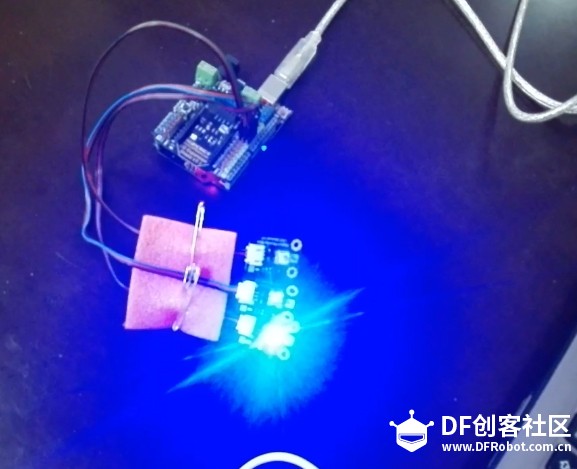

1.将蓝，红，蓝发光LED灯用3芯的数据线接在扩展板的8，9，10数字口；
2.在Arduino IDE环境中编写程序代码；
3.将编译通过的代码上传至DFRobot。

源代码如下：
int ledPin = 8;
void setup() {
      pinMode(ledPin, OUTPUT);
}
void loop() {
      for (int i=1;i<=3;i++)
      {
      digitalWrite(ledPin,HIGH);
      delay(150);
      digitalWrite(ledPin,LOW);
      delay(100);
      }
      ledPin=9;
      for (int i=1;i<=3;i++)
      {
      digitalWrite(ledPin,HIGH);
      delay(400);
      digitalWrite(ledPin,LOW);
      delay(100);
      }
      ledPin=10;
      for (int i=1;i<=3;i++)
      {
      digitalWrite(ledPin,HIGH);
      delay(150);
      digitalWrite(ledPin,LOW);
      delay(100);
      }
      ledPin=8;
}


莫尔斯电码表
