Bit电子琴是一个结合电子与艺术的DIY项目，通过P1口读取模拟量的值，不同的模拟量对应不同的音符。制作过程包括准备不同阻值的电阻、制作纸电路、粘贴电阻、连接GND和P1口，并通过编程记录每个键的读数，最终实现音乐创作。这个项目不仅激发孩子的创造力，还能帮助他们理解基本的电子原理。

电子与艺术的结合总是有一种莫名的吸引力。
音乐是一种世界语言，虽说五音不全，但是内心里是一个文艺青年。于是乎有了这样一件作品~

原理：
P1口读取模拟量的值，不同的模拟量对应不同的音符~
1、准备电阻
准备不同阻值的电阻（阻值最好差别大一些）
2、制作纸电路

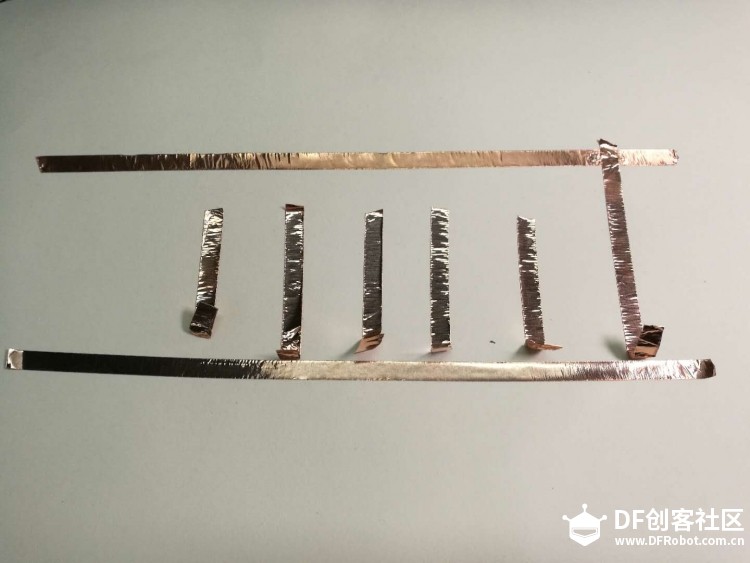

Bit电子琴图1

上下两条导电胶带通过中间的导电胶带形成回路，中间的导电胶带相当于琴键

3、粘贴电阻

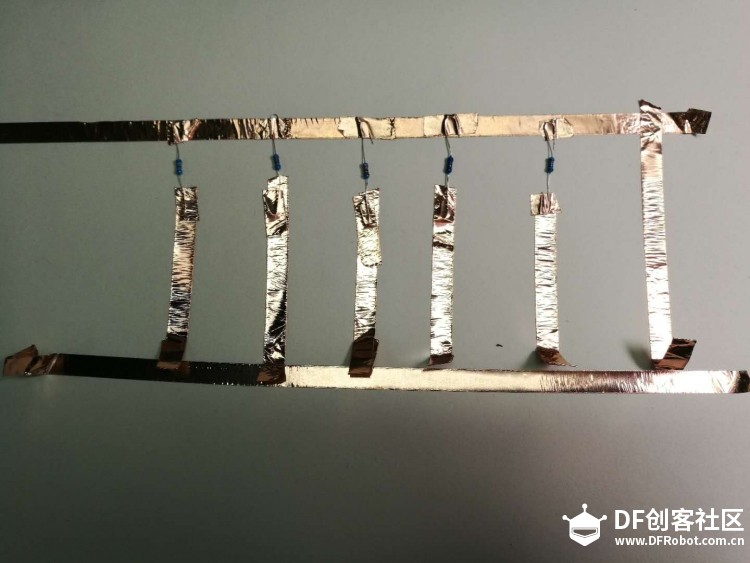

Bit电子琴图2

4、上导电胶带最右端鳄鱼钳连接GND，下导电胶带最左端鳄鱼钳连接P1，P0连接蜂鸣器

Bit电子琴图3

5、通过下图程序分别按下每一个键琴键，记录读数。

Bit电子琴图4

6、根据读数编程，对应不同音符

Bit电子琴图5
