Knowflow组装（一）——pH和温度监测
2017-11-289259
精华项目
AI 快速预览详细
本文介绍了如何使用Arduino Uno、Arduino拓展板、pH传感器和温度传感器进行pH和温度监测的组装过程。首先，将温度探头的黄、红、黑三条线分别接到温度信号转接板的A、B、C三个口，然后将温度信号转接板的信号线接到Arduino拓展板的数字D2口。接着，将pH探头金属接口与pH信号转接板金属接口对接，并将pH信号转接板的信号线接到Arduino拓展板的模拟A0口。最后，将Arduino Uno与Arduino拓展板组合，连接电脑并烧录代码。整个过程中，只需注意信号线与扩展板上颜色一致，就能顺利完成项目。

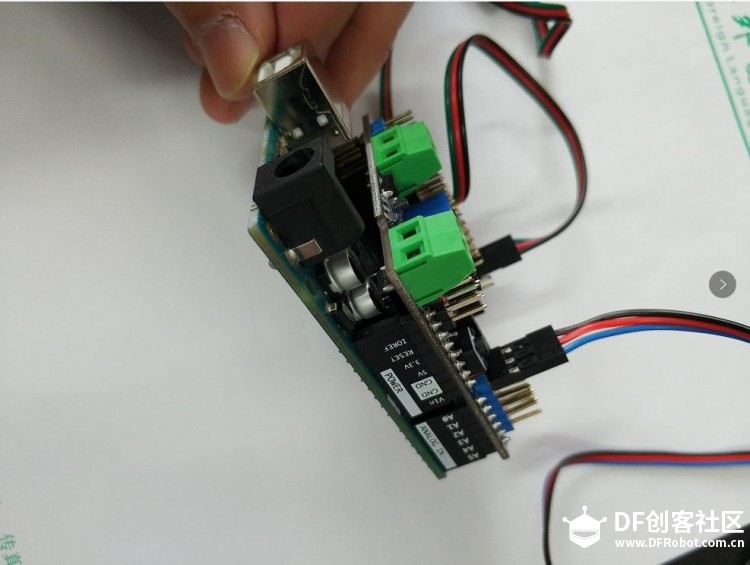

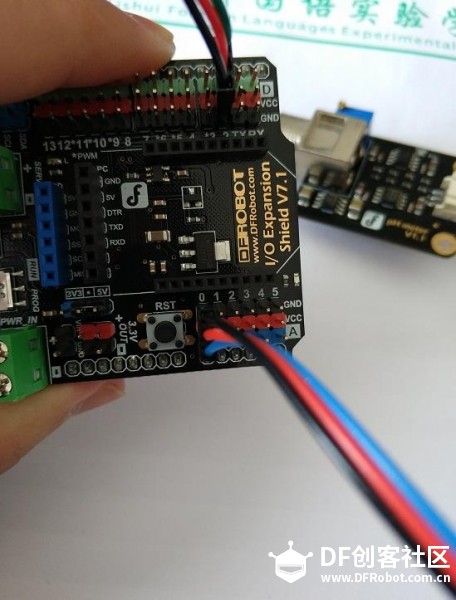

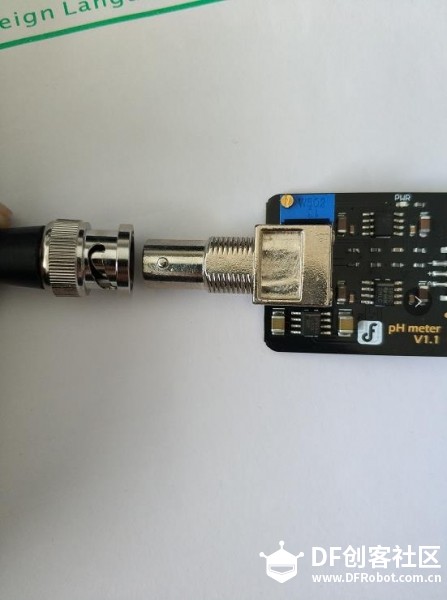

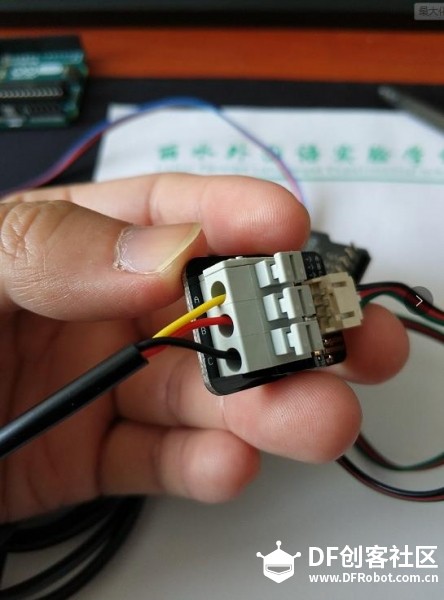

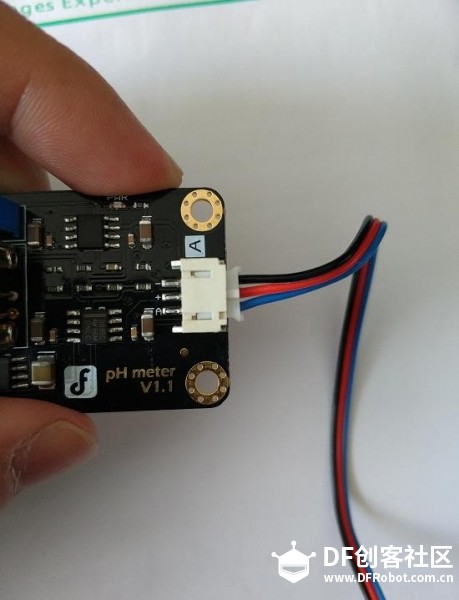

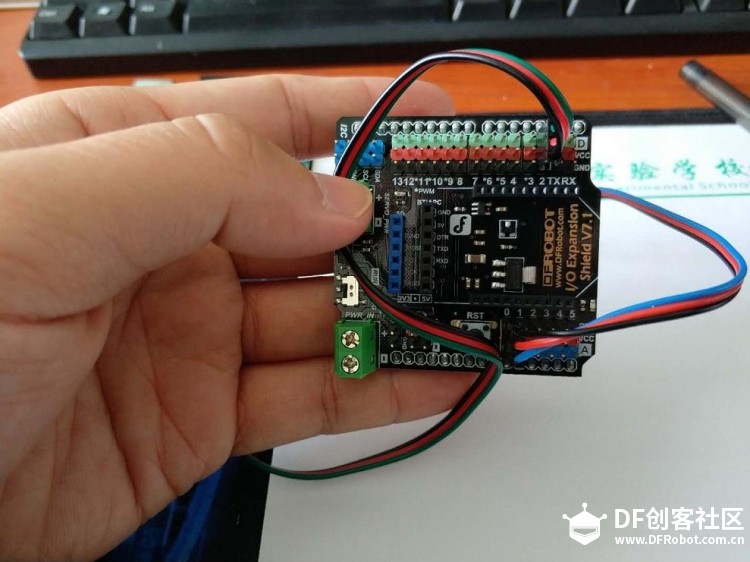

 本次作业是Knowflow组装的第一阶段，目标是通过连接传感器和烧录代码，实现pH和温度监测。 这一阶段一共需要用到：Arduino Uno（原来套材中配的是DFROBOT的Bluno，但是由于我第一天测试的时候，串口芯片就烧了，所以用了原版uno） 、Arduino 拓展板、pH传感器（pH探头及pH信号转接板）、温度传感器（温度探头及温度信号转接板）。 1、将温度探头的黄、红、黑三条线（分别表示数据、正极、负极）接到温度信号转接板的A、B、C三个口，接上后可以拉扯一下，检查是否夹紧。  2、将温度信号转接板的信号线接到Arduino 拓展板的数字D2口，接的时候只要注意线与板上的针角的颜色一致就不会错，绿色接绿色、红色接红色、黑色接黑色。 （套材中的温度传感器借助软件将模拟信号转换成了数字信号，所以这里接了数字D2口）  3、pH探头金属接口与pH信号转接板金属接口进行对接，然后旋转拧紧。  4、将pH信号转接板的信号线接到Arduino 拓展板的模拟A0口，接的时候只要注意线与板上的针角的颜色一致就不会错，蓝色接蓝色、红色接红色、黑色接黑色。   5、将Arduino Uno与Arduino 拓展板对应针角进行组合

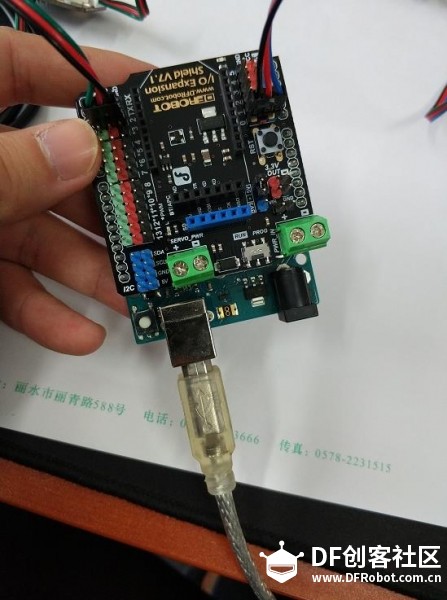

6、将Arduino Uno接上数据线，连接电脑

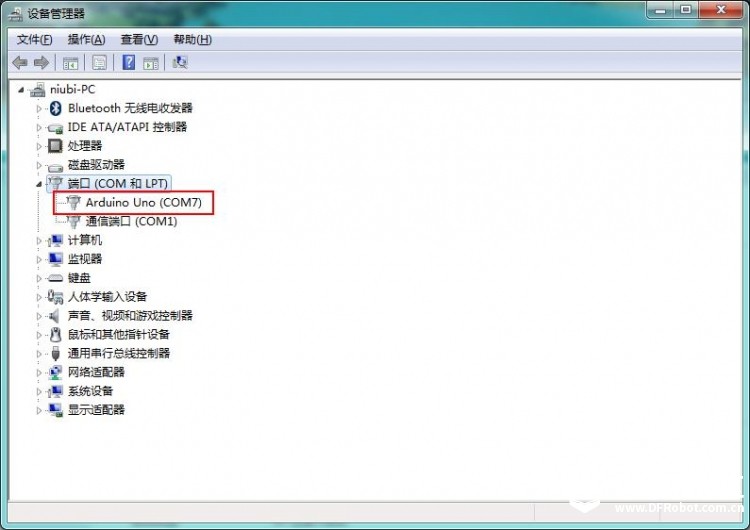

7、检查电脑的设备管理器中端口项有没有Arduino Uno，如果下图所示

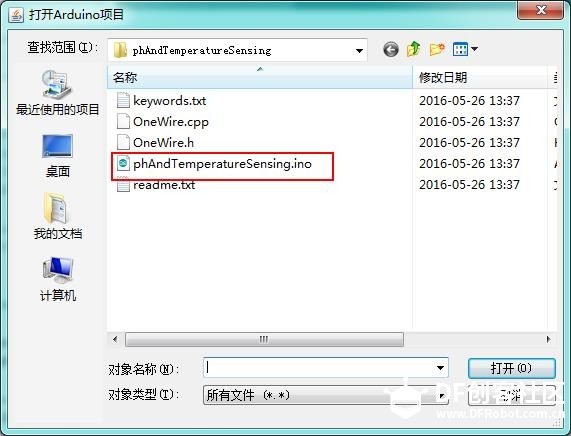

8、打开Arduino IDE，文件—打开——选择示例3中的“phAndTemperatureSensing.ino”

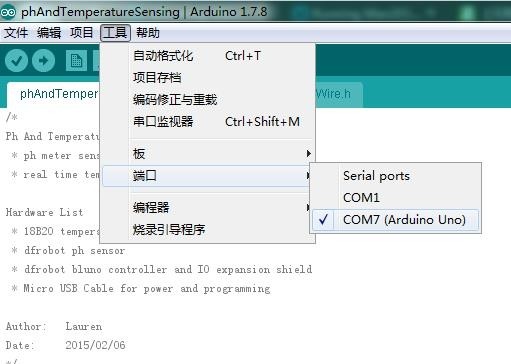

9、在Arduino IDE“工具”选项中选择主板和端口
10、点击“上传”按钮，将代码烧录入Arduino Uno，成功后，Arduino IDE底部会显示上传成功的相关信息。
10、点击“串口监视器”，就能看到实时的传感器数据了。
到此pH和温度监测的传感器连接与代码烧录与调试就完成了。在整个过程中，只要注意信号线与扩展板上颜色一致，基本就没什么问题了。杯具的是我的Arduino Bluno板第一天在测试的时候串口芯片变烧了，至于原因底部技术客服后说有多种可能，只能寄回返修了。总的来说这一阶段还是比较简单的，我需要花更多的时间去学习一下代码，以便更好的学习下阶段的内容。 |
另外告诉大家一下，这个帖子也在publiclab上出现啦。
走出了国门呢。
详见链接：https://publiclab.org/notes/incaking/11-29-2017/knowflow-ph
