本文介绍了一个使用3D打印和51单片机制作履带车的项目。首先，介绍了履带的历史和发展，然后详细描述了制作流程，包括3D打印模型的参数设置、51单片机的选型和代码编写等。最后，展示了组装细节和最终效果。该项目适合对电子和机械感兴趣的初学者，特别是STEM教育场景下的学生。

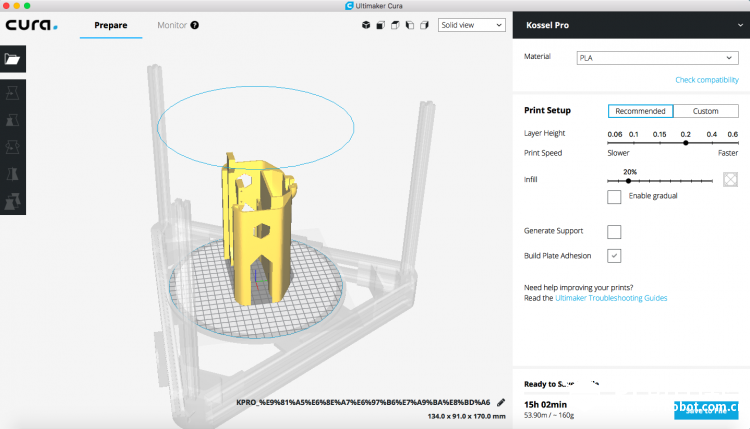

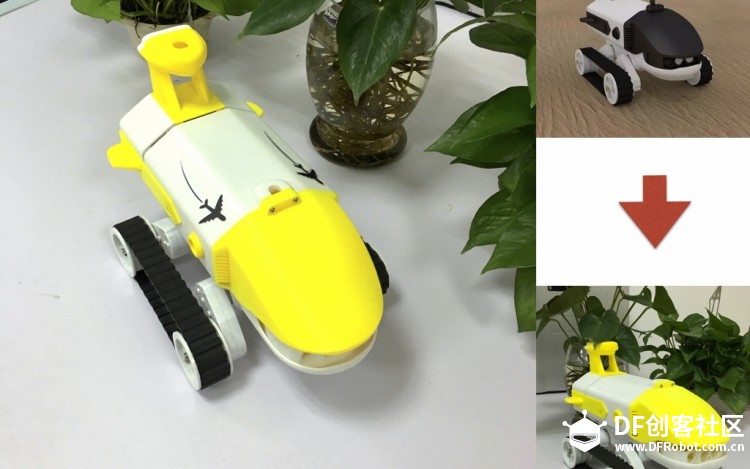

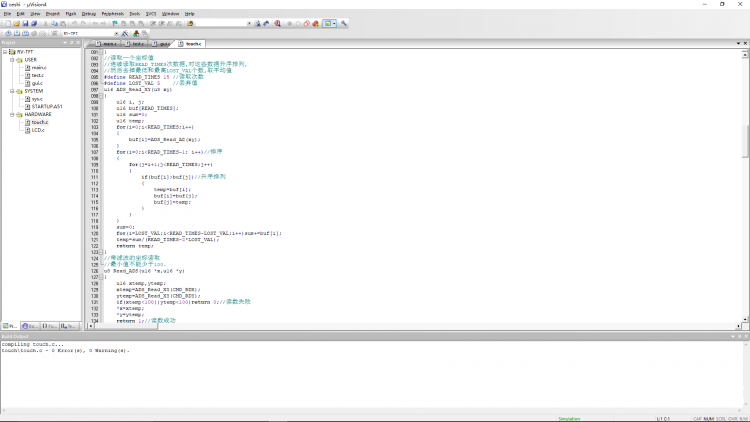

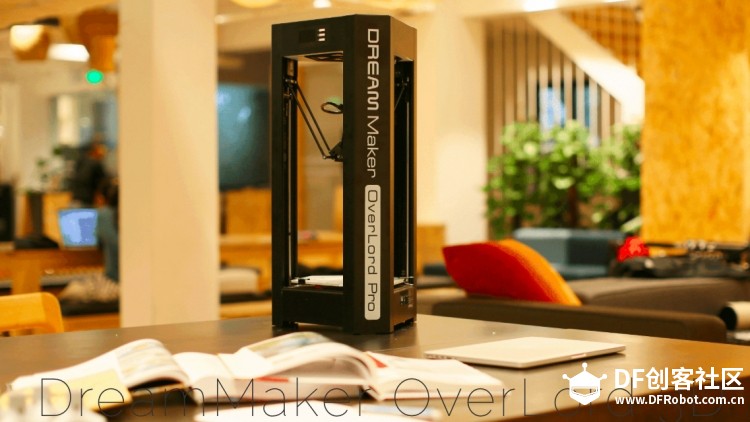

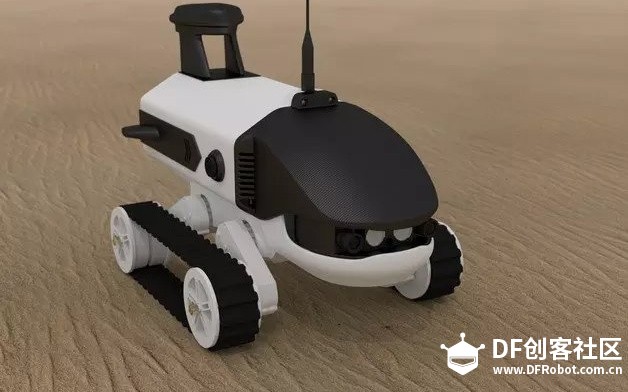

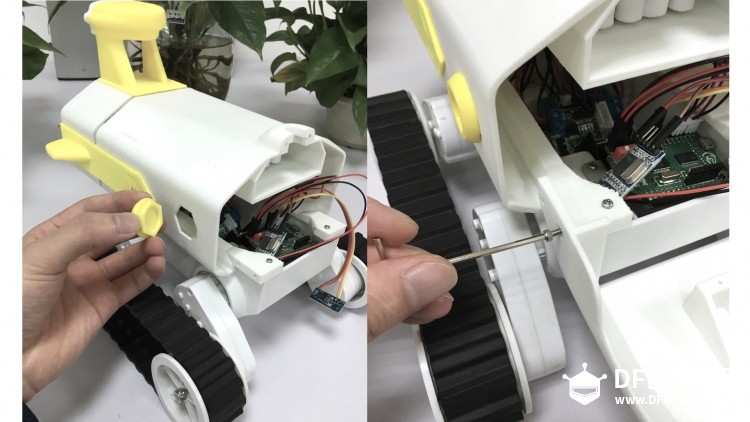

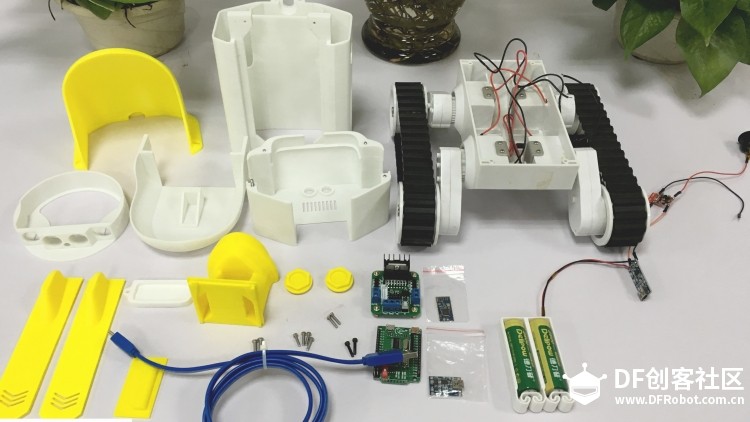

 “履带”--大家都知道坦克是英国斯温顿发明的，但有谁知道履带是谁发明的？ 最早的拖拉机使用的是铁轮，不仅笨重、容易陷车，而且经常会压伤植物的根 早在蒸汽汽车诞生后不久的19世纪30年代，就有人设想给汽车轮子套装木头和橡胶制作的 “履带” 让沉重的蒸汽汽车能在松软的土地上行走，但是早期的履带性能和使用效果并不好 直到1901年美国的伦巴德在研制林业用牵引车辆时，才发明出第一条实用效果较好的履带  从第一次开始玩电子，仿佛就对车情有“毒“钟 有没有幻想过骑着自己改装的机车达到每小时100 英 里（约 160km／h）的速度 难道这就是大男孩小男孩的永恒玩具？与似乎打算做这么一辆  《索姆河战役》--1916年，旷日持久的第一次世界大战 为了能尽早打破僵局，9月15日，英军使用了坦克，这是世界战争史上第一次使用坦克投入作战。 当时英军投入战场的是“马克”Ⅰ型坦克，该坦克重达28吨，外轮廓呈菱形状，车体两侧履带架上有突出的炮座，两条履带从顶上绕过车体，车后伸出一对转向轮。 该坦克乘员8人，有“雄性”和“雌性”两 种。“雄性”装有2门57毫米火炮和4挺机枪，“雌性”仅装5挺机枪。  制作流程： . 3D打印机的选型或者diy、耗材的选择、机器打印前期的调试； . cura软件的高级选项的设置； . 51单片机的选型（有小伙伴问我怎么不玩51单片机？）keil for c51的工程建立 . hex文件的下载设置、电路连接 . 手机端app的联机  想着这么一辆履带车，黄白配色、简约中带点科幻味道 对称的小侧翼、远程监控和夜视摄像头等等完全一个机械战警的即视感 准备工作： . Overlord Pro 3d打印机（小的占地面积是我喜欢的） . 复合pla耗材（pla在高难度的梯度和悬空打印是不能快速定型的） . 基本的螺丝刀工具等等  模型打印： . 下载开源切片软件cura(https://ultimaker.com/en/products/ultimaker-cura-software免费） . 模型的参数设置  个人对比了3角结构和方形结构3d打印机，同样模型打印时间3角结构快出40%。为了减少打印时间，我一般选择3角结构打印机。 所需材料： . stc89c52rc 51单片机 . l298n 2路电机驱动 . 蓝牙4.0模块 . 18650可充电电池2颗 . 蓝牙4.0 micro usb充电模块 . 圆形开关以及各种m3长度的内六角螺丝  组装细节： 将圆形开关塞进圆形空洞，电池装进壳体的电池仓并连接好micro usb口充电模块 主体安装到车底盘上（车底盘是买的路虎5代履带底盘），接下来固定车头  编写代码： Keil Software公司出品的51系列兼容单片机C语言软件开发系统，Keil C51生成的目标代码效率非常之高 多数语句生成的汇编代码很紧凑，容易理解。可以完成编辑、编译、连接、调试、仿真等整个开发流程。  |
