佛系创客|教你DIY一台迷你装载机
2017-12-2213.1万
精华项目
AI 快速预览详细
本文介绍了如何DIY一台3D打印的迷你装载机，使用蓝牙遥控器和乐高履带。项目不需要编程基础，适合家长和孩子一起动手完成。所需材料包括天地飞6通道2.4G遥控器、360度2.5克舵机、180度2.5克舵机、3.7v锂电池等。通过详细的制作步骤，用户可以轻松完成这个有趣的项目。

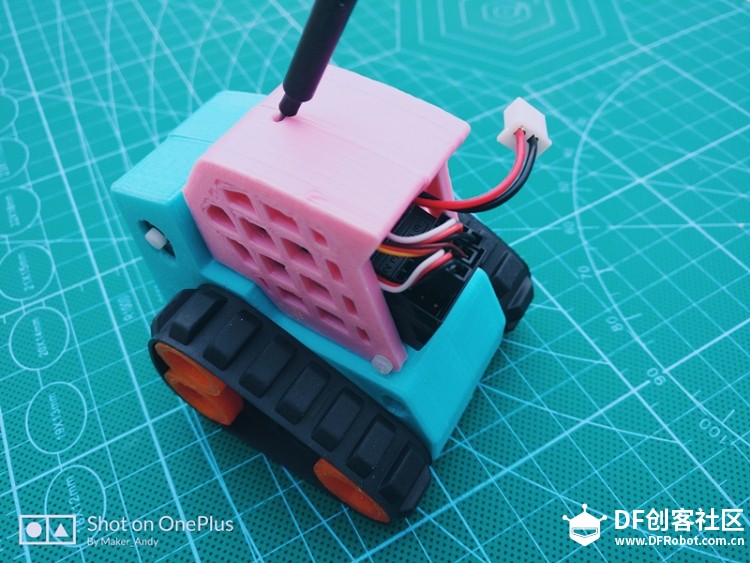

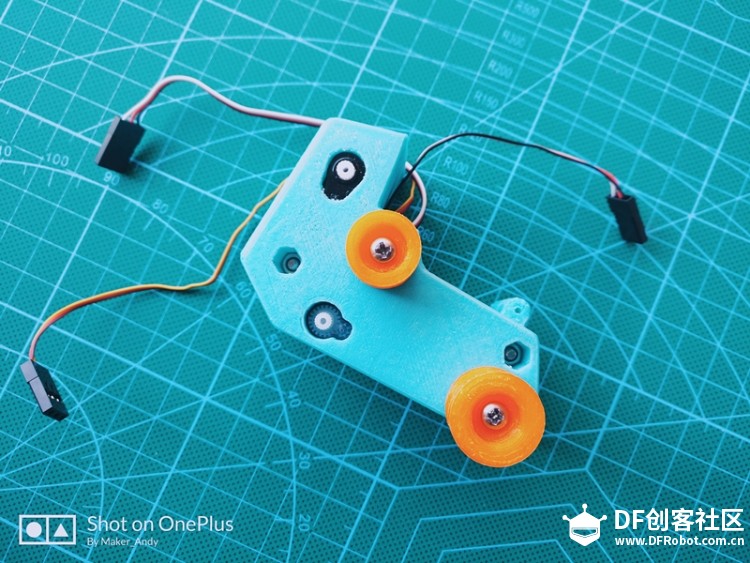

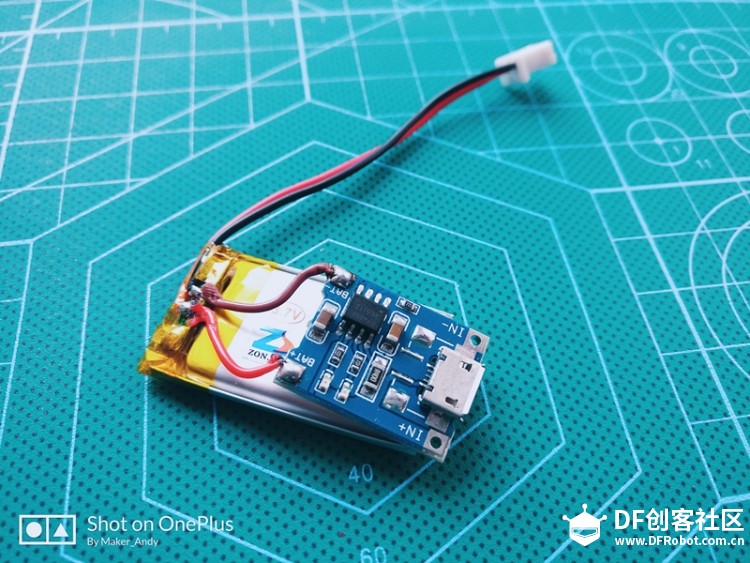

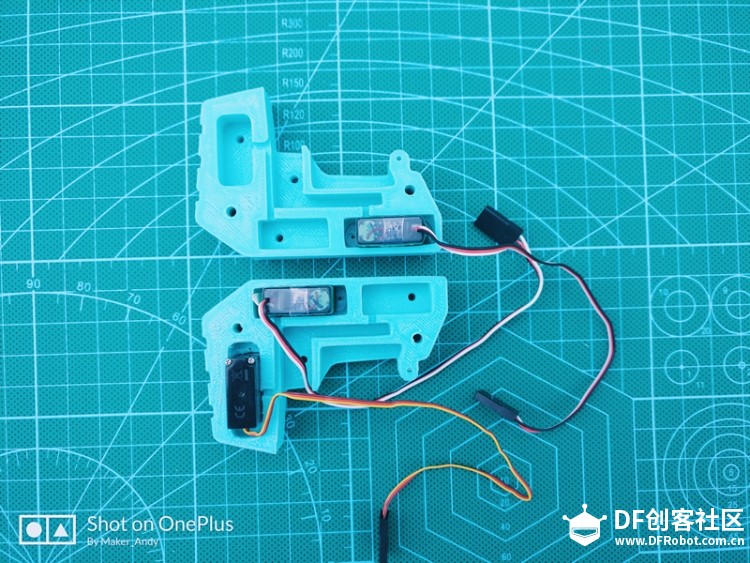

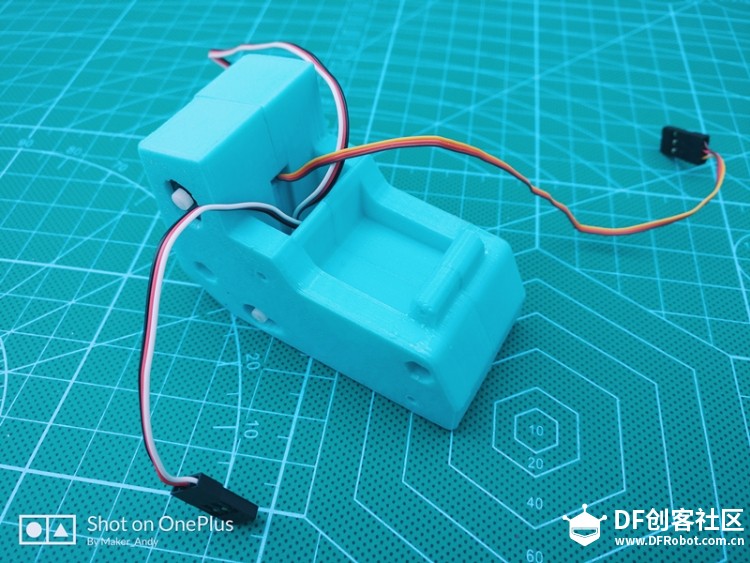

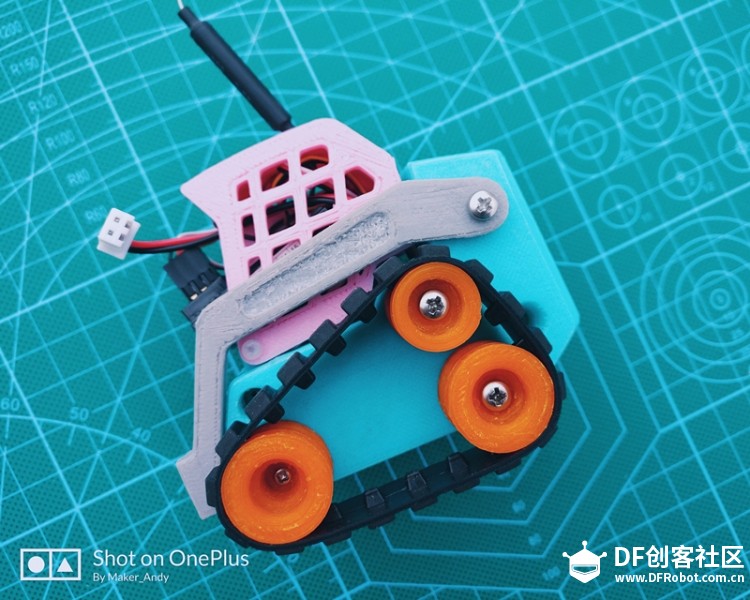

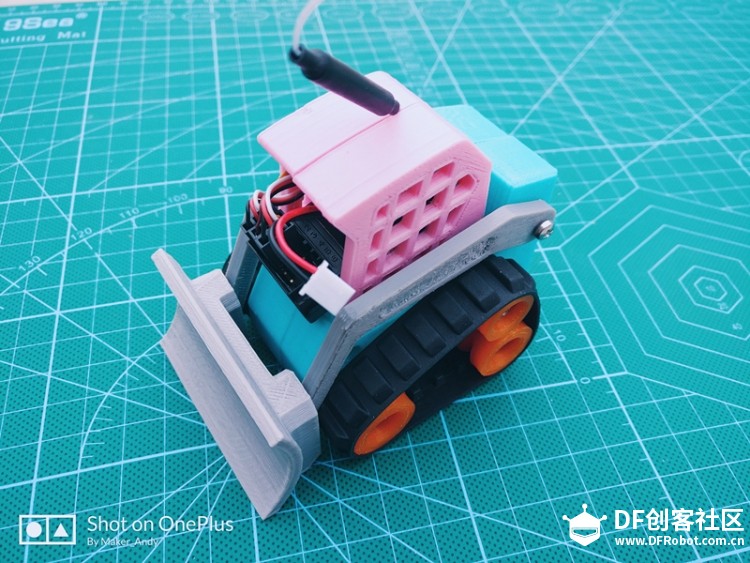

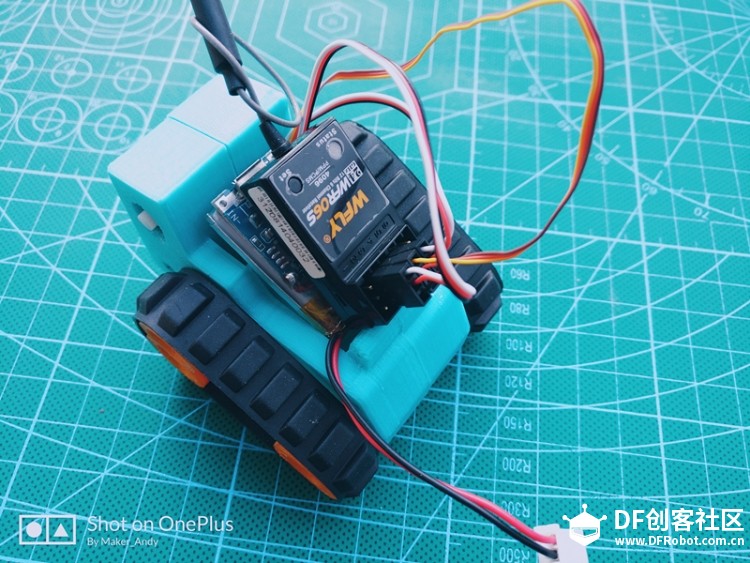

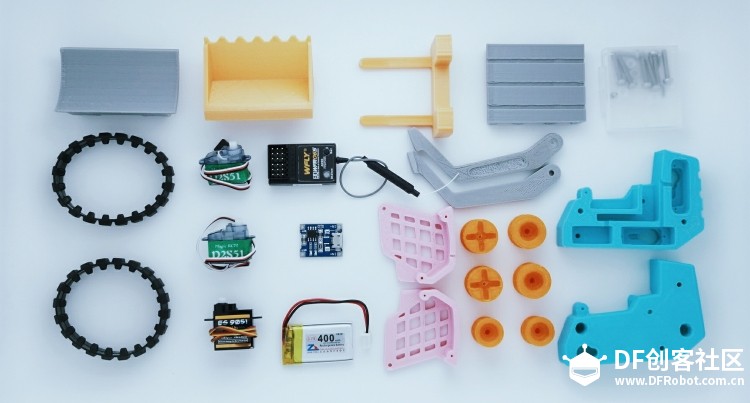

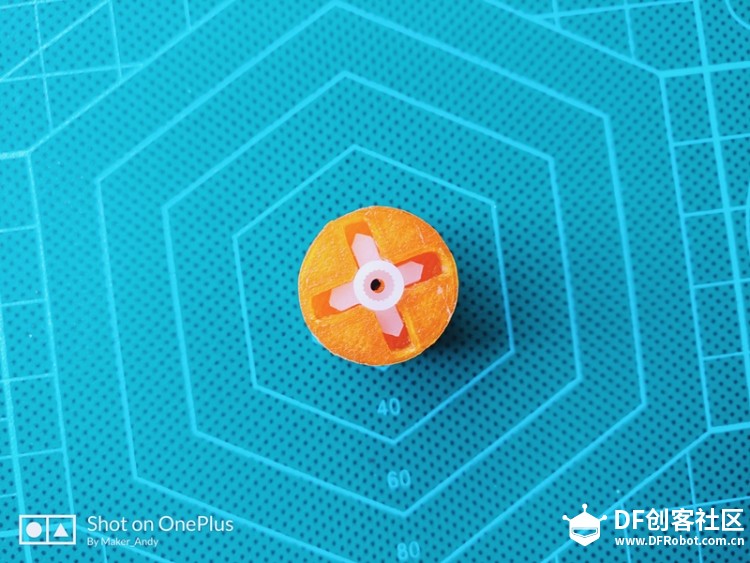

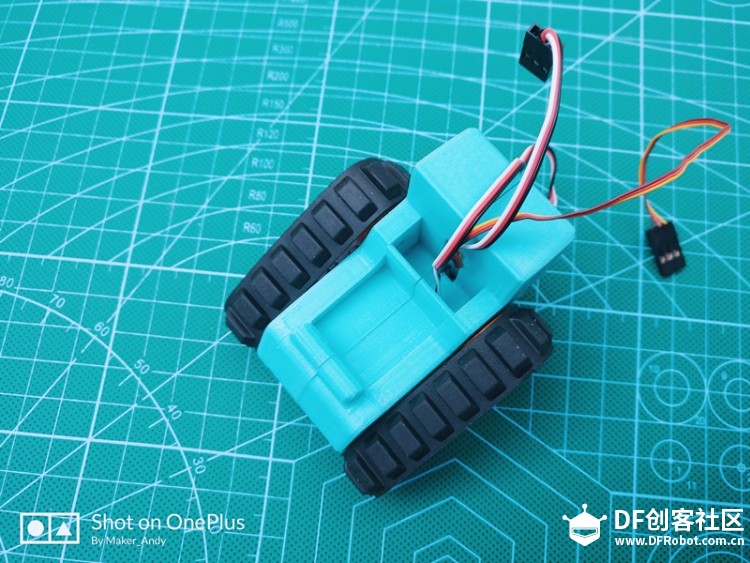

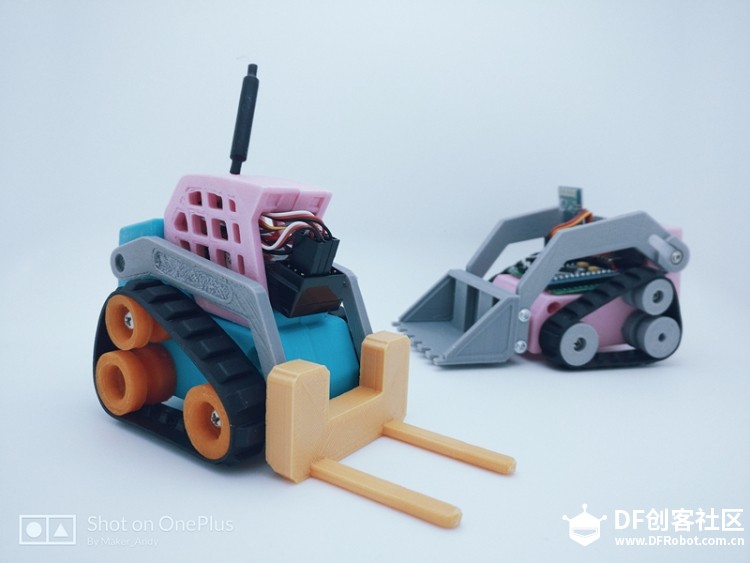

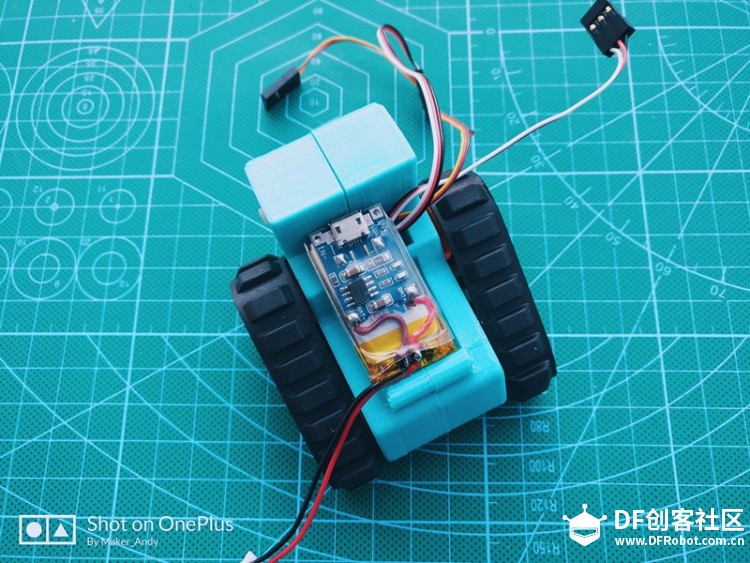

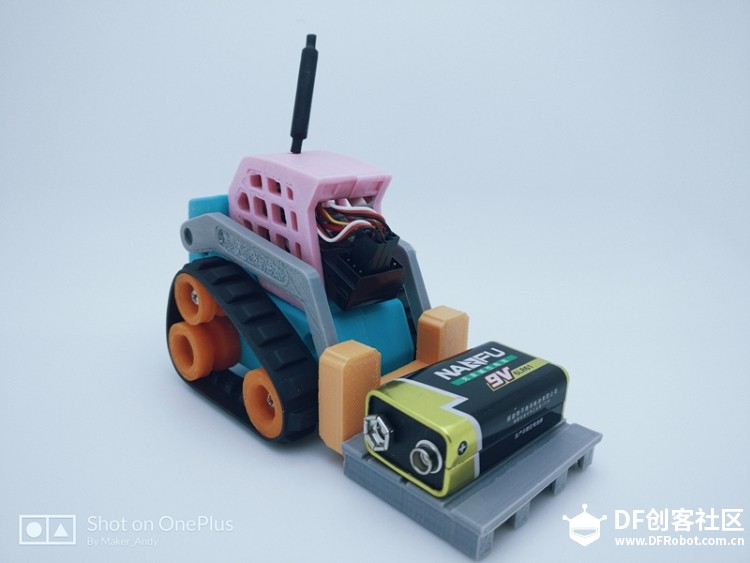

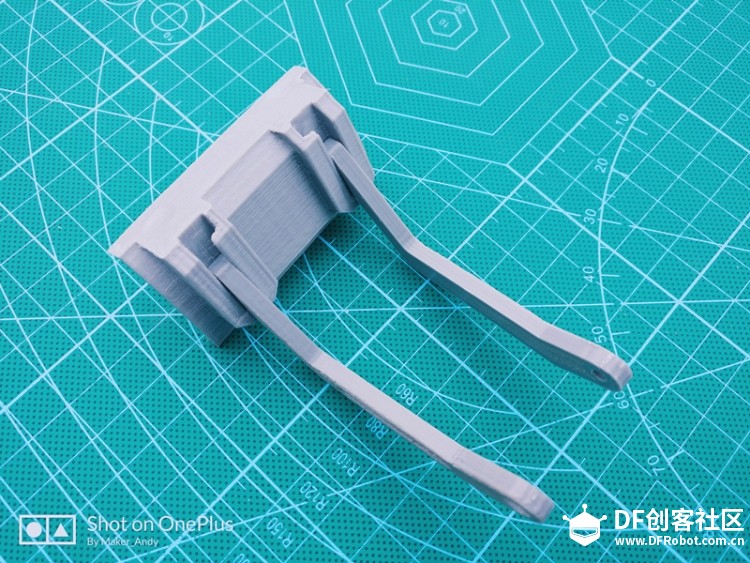

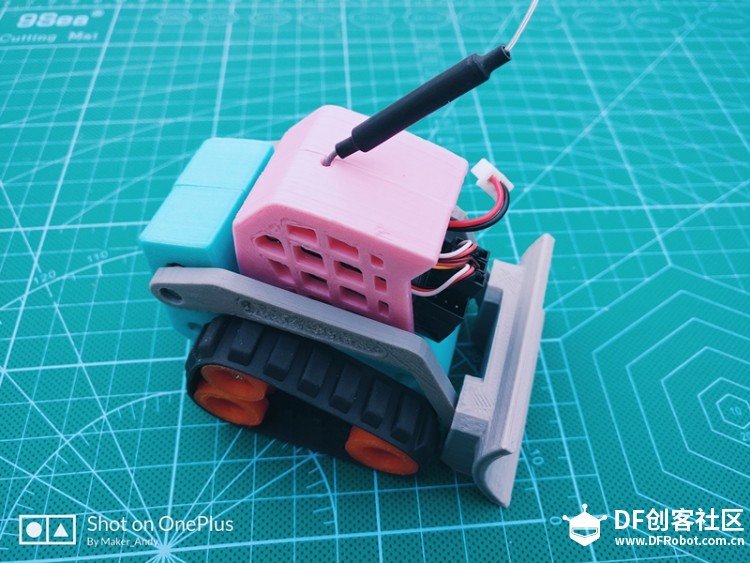

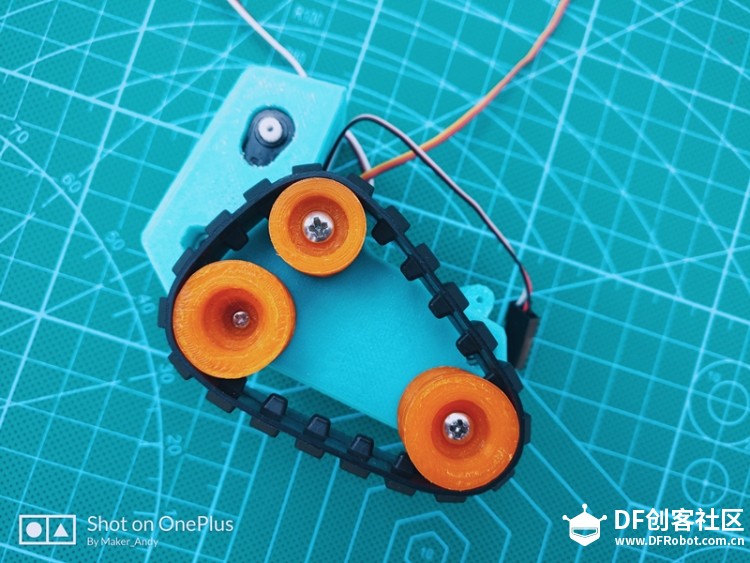

前段时间做了一台用手机APP蓝牙控制的3D打印的迷你装载机，顺便发了个朋友圈，不过从点赞人数来看大家还是比较诚实的！都很喜欢~本来是不打算发帖的，但有个熊孩子看到我发的视频后偏要求他可爱的爸爸帮他造一个，结果超有爱的爸爸就来DF社区提问怎样造一台？DF社区的小伙伴们看到了就通知我了！所以，为圆了暖心爸爸的求助我又重新做了一台遥控版的，希望可以帮到他。我知道你也一定很喜欢对不对，不要骗我！ 本次项目未涉及任何编程相关的步骤，每个人都很容易做出来，控制部分我使用的是之前自己玩航模的“天地飞6通道2.4G遥控器和接收机”，也可以使用其他品牌的遥控器套件，4通道的就够用了，这类遥控器套件很容易在某宝买到而且价格也比较实惠。驱动履带左右轮使用的是两个360度2.5克舵机，升降臂使用的是180度2.5克舵机（4.3克的舵机也行），履带使用乐高的43903橡胶履带，当然你也可以采用柔性耗材打印履带，电源使用一块3.7v锂电池为接收机及伺服电机供电，此外，还需要准备3x16mm的螺丝6颗来固定3D打印结构件。好了，话不多说~直接看教程！:)  一、材料准备  2.5克180度微型舵机x1 乐高43903橡胶履带x2 3.7v锂电池400mAhx1 锂电池充电保护板x1 遥控发射接收一套x1 3D打印机打印模型结构件 二、制作步骤 1.首先将锂电池充电保护板与锂电池并联焊接。  2.分别将360度舵机、180度舵机装入底盘结构件舵机凹槽中，并整理好线束，并用两颗3x16mm的螺丝螺母将底盘合并安装旋紧螺丝。   3.将360度舵机十字转角切割到合适尺寸装入驱动轮中。  4.用4根3x16mm螺丝分别将左右履带传动轮安装至可转动顺畅最佳，传动履带轮可以先用手电钻铣一下孔，将舵机驱动轮安装在舵机上用舵机自带的自攻螺丝固定。    5.将锂电池、接收机、驾驶室罩依次安装，接收机接线：两个360度舵机接2和4通道，升降180度舵机接3通道。（实际接线根据自己购买的遥控器套件不同而定）    6.安装左边升降臂用3x10螺丝固定，右边用舵机转角结合舵机自攻螺丝安装固定。     7.最后安装好后，将锂电池正负极插入接收机的正负极上，调试一下驱动舵机和升降舵机就完工了！     总结 这款3D打印的迷你装载机可玩性还是非常高的，你可以找到或者开发自己喜欢的控制方式，当然你也可以修改模型，相信通过你的组合，学习装载机的技术将会变得轻而易举！哈哈哈~~  |
-
-
