[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者
2017-12-251.3万
精华项目
AI 快速预览详细
本项目是用BBC micro:bit、舵机和土壤湿度传感器制作火鸡狩猎者互动游戏。硬件清单包括BBC micro:bit、micro:bit扩展板、SG90舵机、土壤湿度传感器等。最终效果是一个有趣的互动游戏，适合STEM教育场景，能够锻炼孩子的动手能力和逻辑思维。

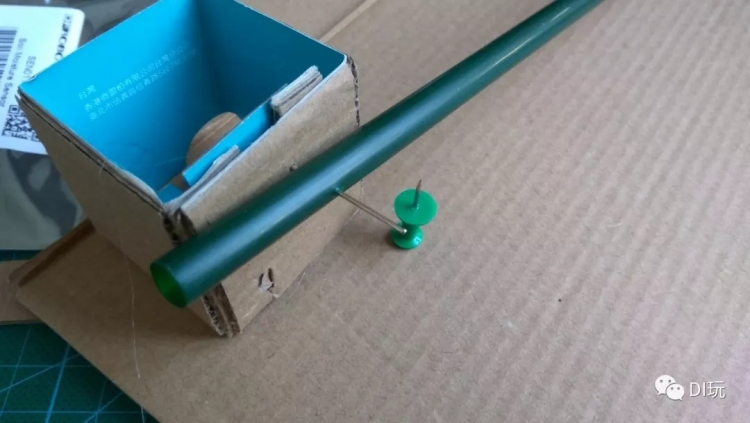

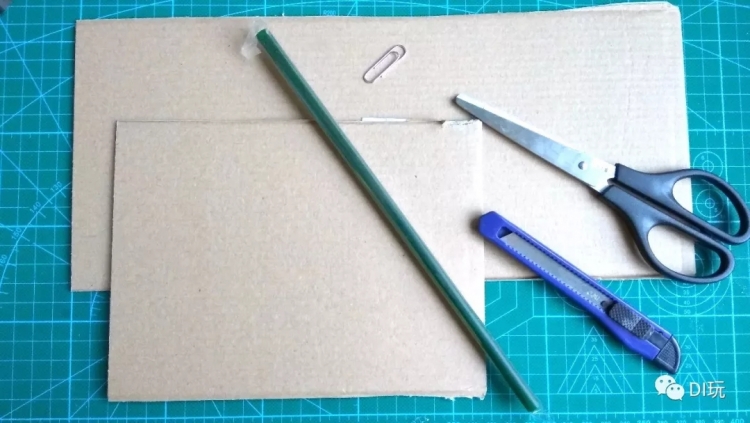

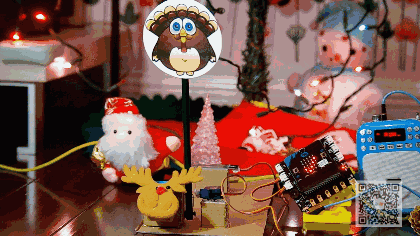

![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图1](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/130809zktom005mktkkw9z.jpg?imageView2/2/format/webp/q/80) ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图2](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/130818c9fj2w94c9jzywj5.jpg?imageView2/2/format/webp/q/80) 先上个动图，大伙一看就明白这节课要做啥了对吧？ ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图3](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/130832qlkqtb1bbtaoql2b.gif) 一如既往“白手起家”，利用没舍得扔的纸板盒，以及星巴克打包来的吸管。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图4](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/130849anba0f7q8nu80fux.jpg?imageView2/2/format/webp/q/80)

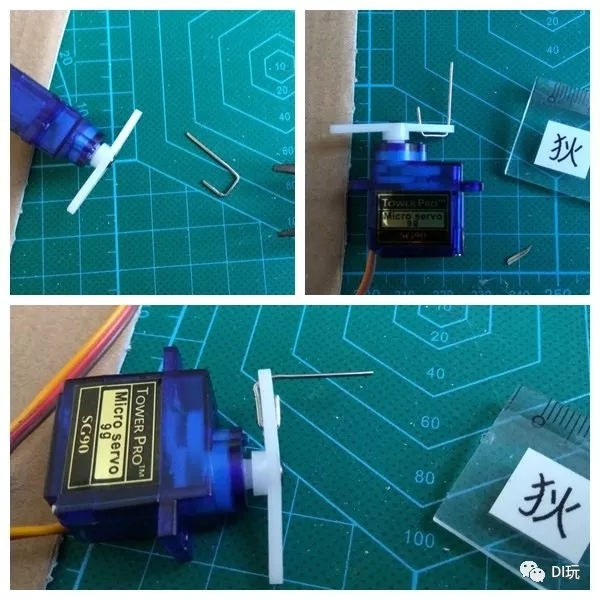

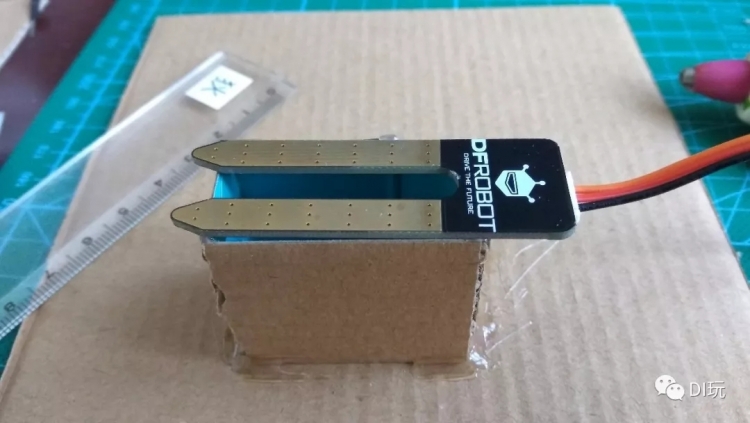

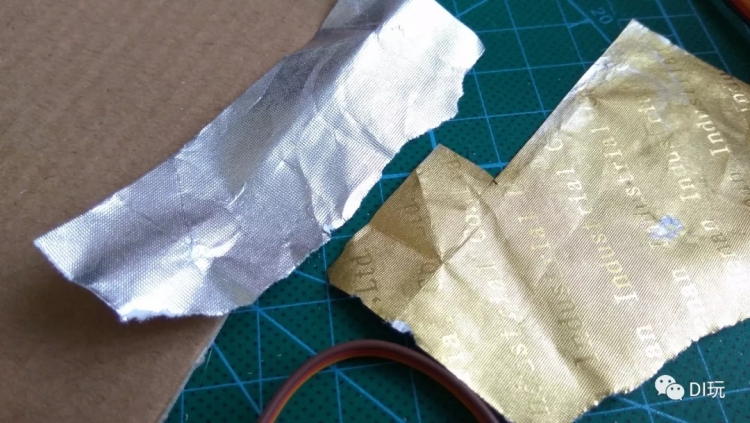

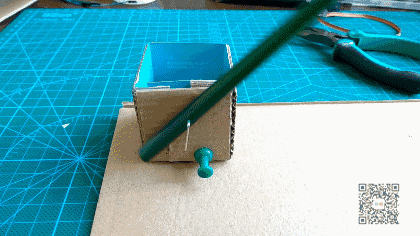

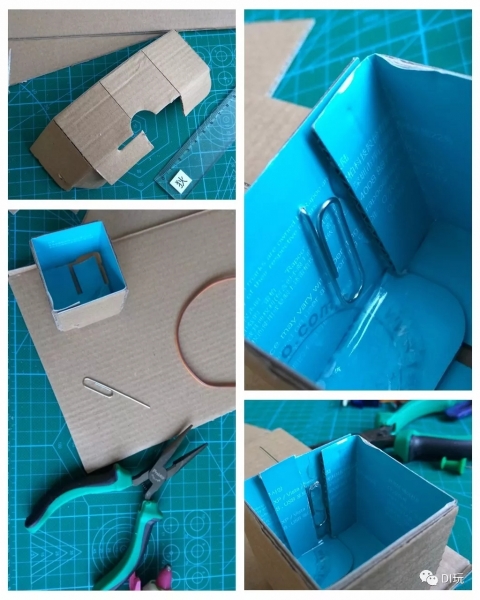

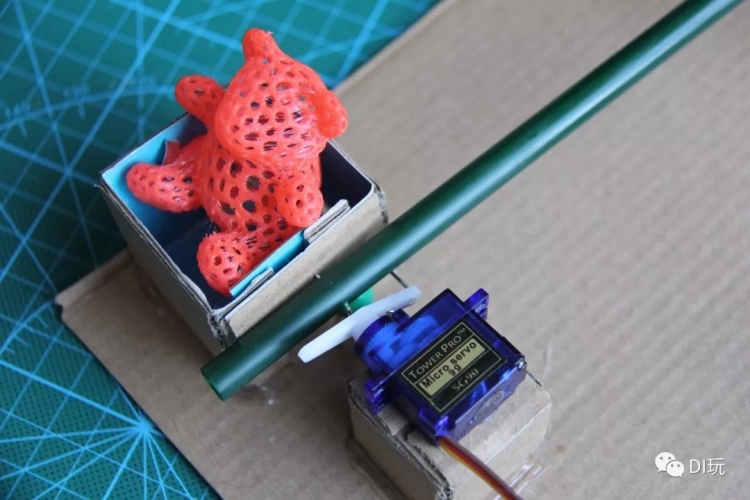

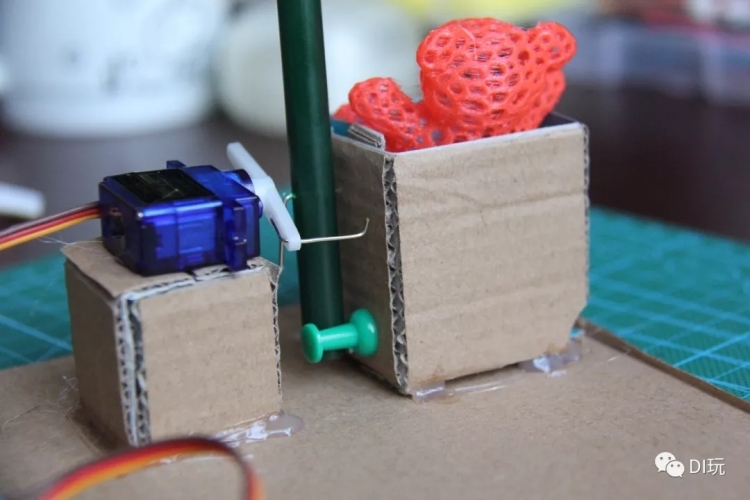

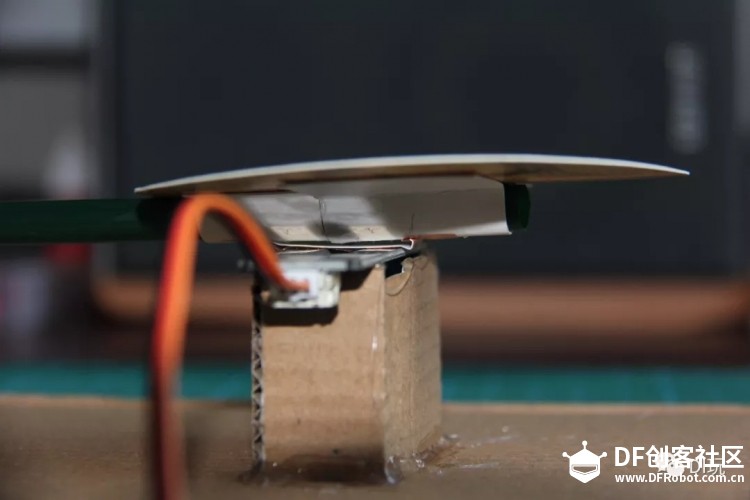

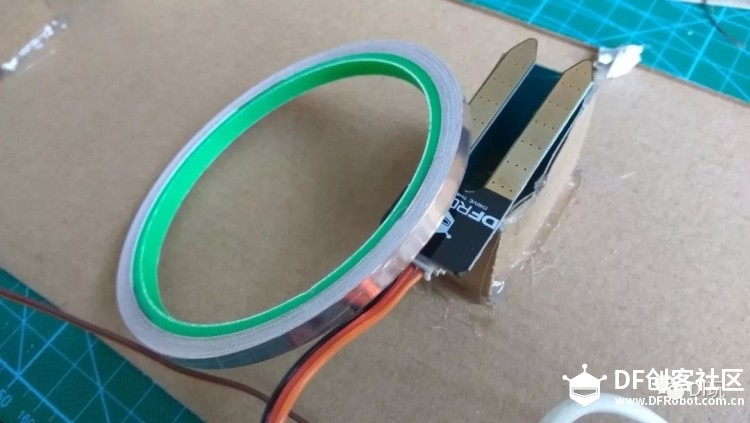

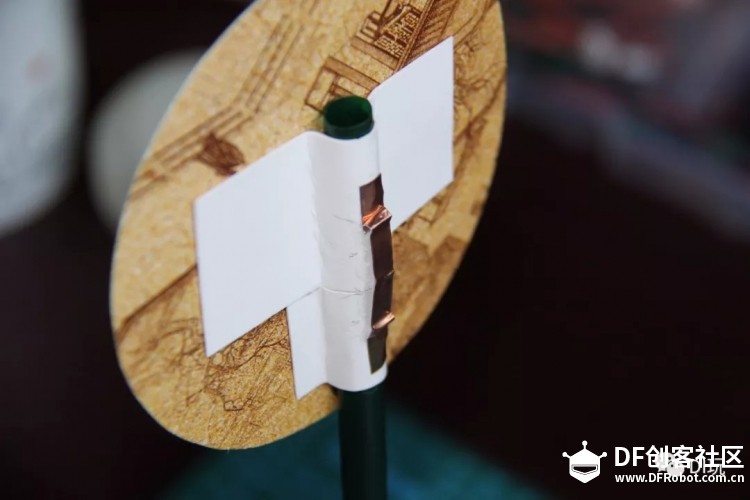

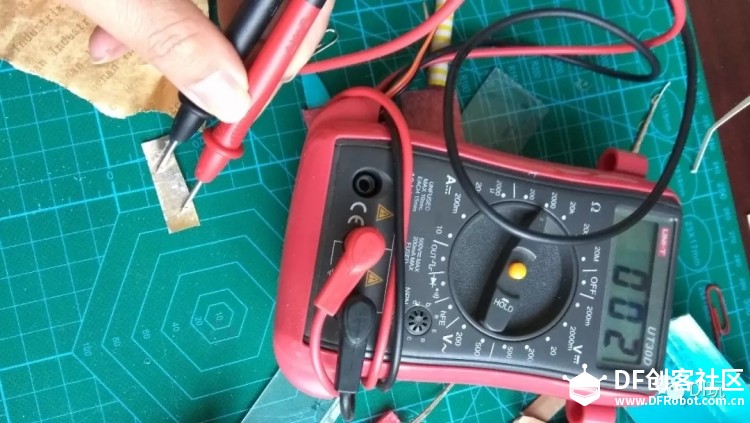

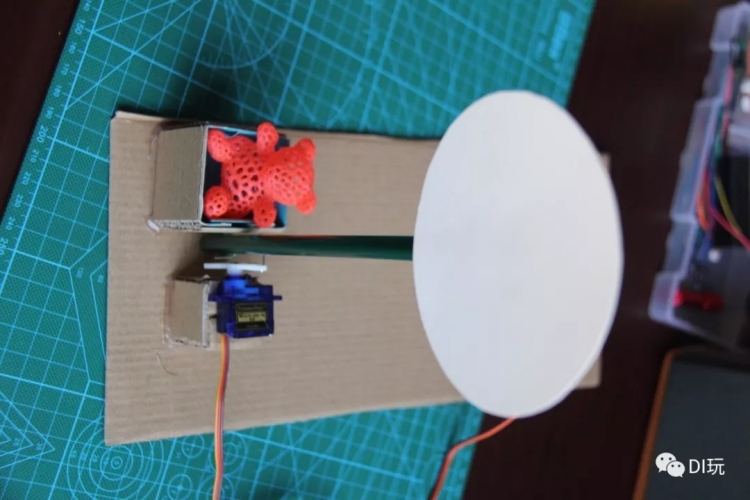

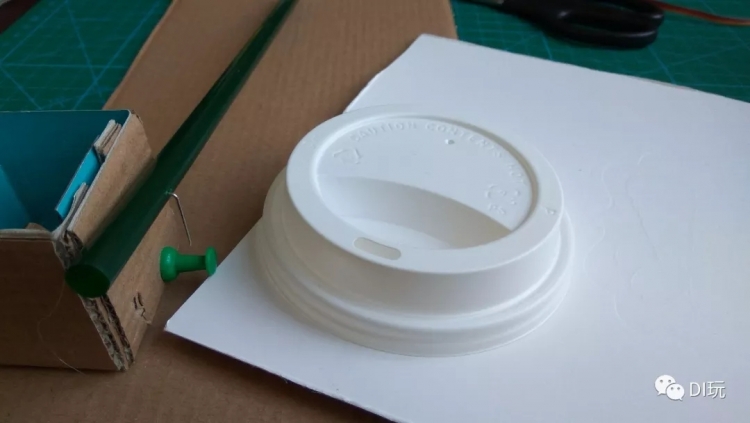

STEP 1 制作摇臂支座 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图5](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/130913h10elnnnzecwgldw.jpg?imageView2/2/format/webp/q/80) 将回形针如图拗成型后，用两片纸板夹击固定。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图6](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/130930knqhby355bahpb3y.jpg?imageView2/2/format/webp/q/80) 用工字钉充当限位器，使得摇杆在复位后不至于过度前倾。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图7](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/130948kgsw01wmmxmxmzst.gif) STEP 2 制作复位装置 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图8](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131001wnee3avdioudeja3.jpg?imageView2/2/format/webp/q/80) 回形针刚好可以穿过舵盘的小孔。截一段，如图修整，使其牢固夹持在舵盘上。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图9](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131014f74azqoxaf1xxqrr.jpg?imageView2/2/format/webp/q/80) ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图10](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131024xfddo66qedubede6.jpg?imageView2/2/format/webp/q/80) 用纸板架个高度合适的底座，再用热熔胶固定舵机。注意舵机轴心应对准吸管摇臂的轴心。 STEP3 安装土壤湿度传感器 这是对土壤湿度传感器的变通应用。我们将在摇臂上粘帖导电材料，当摇臂倒下时，导电材料会连通图中传感器的两个金色引脚，改变传感器输出的模拟量，充当一个检测开关。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图11](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131043wxcyhgljbheicims.jpg?imageView2/2/format/webp/q/80) 安装方法参考舵机，高度尽量做到和摇臂“平躺”时高度一致，以便确保摇臂倒下时，触点接触良好。 STEP 4 安装靶盘 手头没圆规，随便找个参照物画个圈圈，把卡纸剪成圆形。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图12](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131058wi2csqazla322bxq.jpg?imageView2/2/format/webp/q/80) 热熔胶伺候，固定到摇臂上。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图13](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131113csoezonsfrgyg1ex.jpg?imageView2/2/format/webp/q/80) 比较头疼的还是寻找合适的导电材料。向抽烟的同事扯了点烟壳里的锡纸。黄色的那种上面有涂层，绝缘的，要处理过。银色的那种直接可用，导电效果良好。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图14](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131127ebmszjdmgkgkhs0w.jpg?imageView2/2/format/webp/q/80) 黄色的那种要刨掉上面的涂层才能导电。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图15](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131540lr22jahr12bzxrq2.jpg?imageView2/2/format/webp/q/80) 几经测试，发现因为锡纸太软，没有弹性，时不时接触不良。东翻西翻找到一个电子制作套装里居然有铜箔胶带，早知道就不废前面那事了。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图16](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131608p55r8tcz2ruy16g1.jpg?imageView2/2/format/webp/q/80) ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图17](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131620rsdphbrrdvtvkx43.jpg?imageView2/2/format/webp/q/80) 将铜箔粘贴到摇臂上，铜箔中间一段的纸没有去掉，让其更有弹性。 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图18](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131637rtnvit25t3tw21ps.jpg?imageView2/2/format/webp/q/80) 完美，接触相当好！ ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图19](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131657vs7s1mzqlma6191l.jpg?imageView2/2/format/webp/q/80) 打印个火鸡的图案贴上。这靶子很萌吧？所以你用的“猎枪”要温柔点的，要注意安全。可以把火鸡打晕，但不能给射穿打死了 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图20](https://imagemc.dfrobot.com.cn/data/attachment/forum/201712/25/131716tvdlmpwlcl3lhlyp.jpg?imageView2/2/format/webp/q/80) 线路连接 P1——舵机 （舵机与扩展板的连接请参照[微课]小米趣玩BBC micro:bit 15霍格沃兹魔法学校的新学徒） P2——土壤湿度传感器 （土壤湿度传感器的背景知识请阅读[微课]小米趣玩BBC micro:bit 07 花花草草监护仪） 耳机插孔——有源音箱 ![[微课]小米趣玩BBC micro:bit 16 火鸡狩猎者图22](https://imagemc.dfrobot.com.cn/data/attachment/forum/202007/02/131855wnzfvftntvqvhqaq.png?imageView2/2/format/webp/q/80) |
