MICROBIT 玩浇花
2018-01-051.7万
AI 快速预览详细
该项目使用Microbit检测土壤湿度，并实现自动浇水功能。主要硬件包括Microbit、拓展板、土壤湿度传感器、继电器、带功放喇叭、LED灯带和潜水泵。功能设计包括无线监控土壤湿度、声光报警提示浇水、自动抽水浇水以及人工控制浇水。通过继电器控制潜水泵，解决了其他拓展板无法驱动潜水泵的问题。适合STEM教育项目，激发孩子的创造力。
|

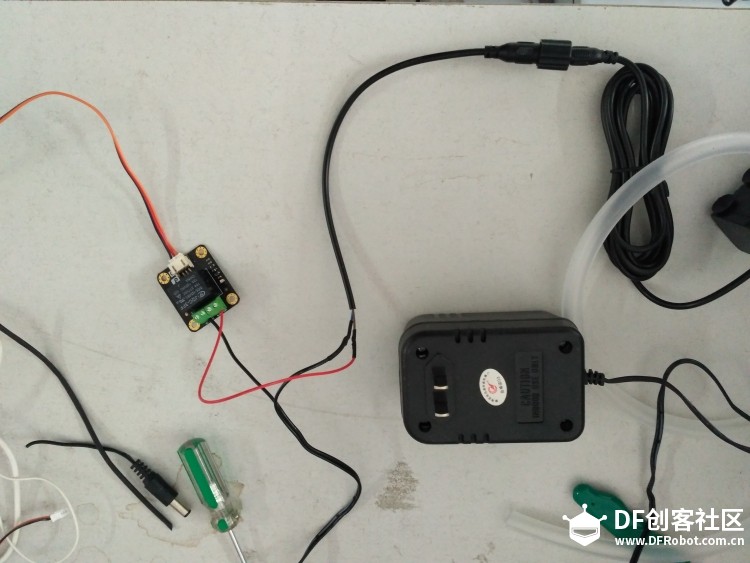

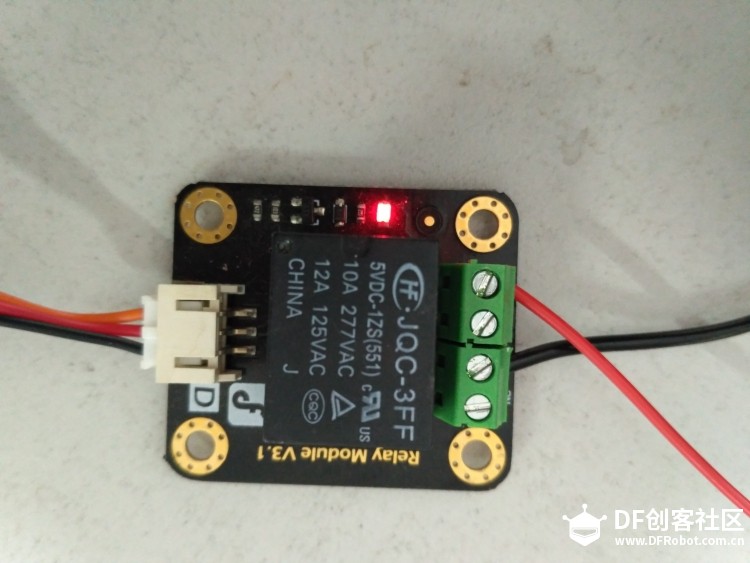

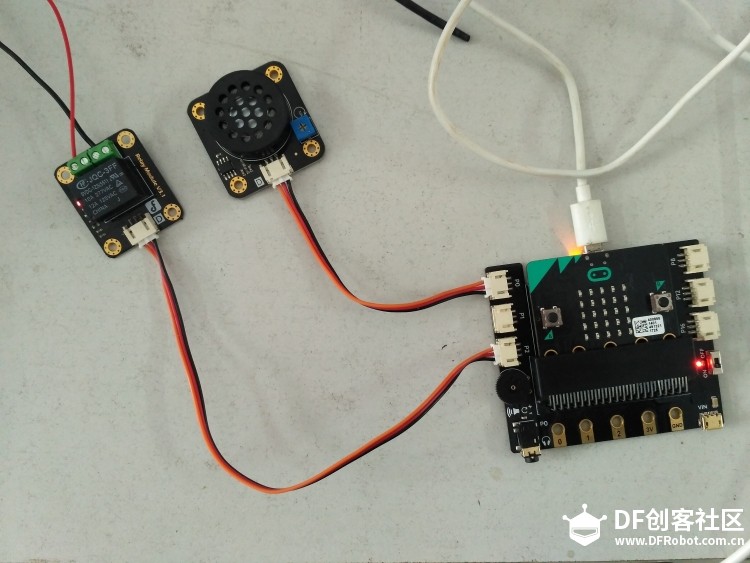

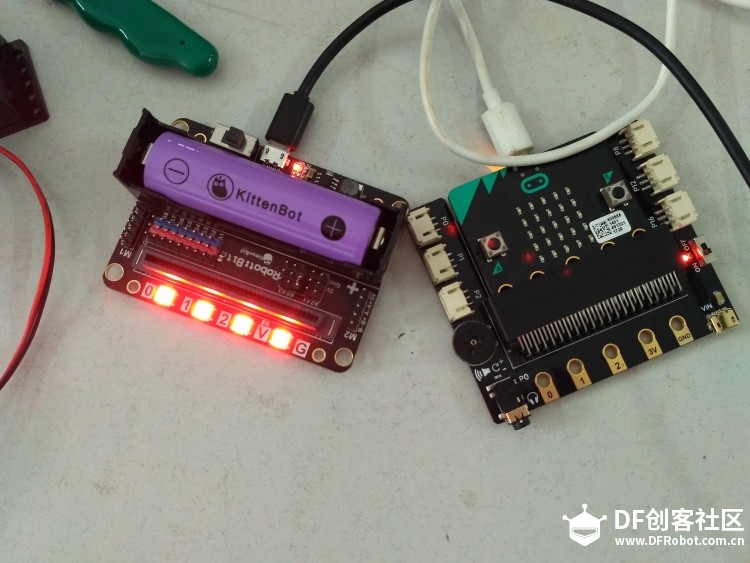

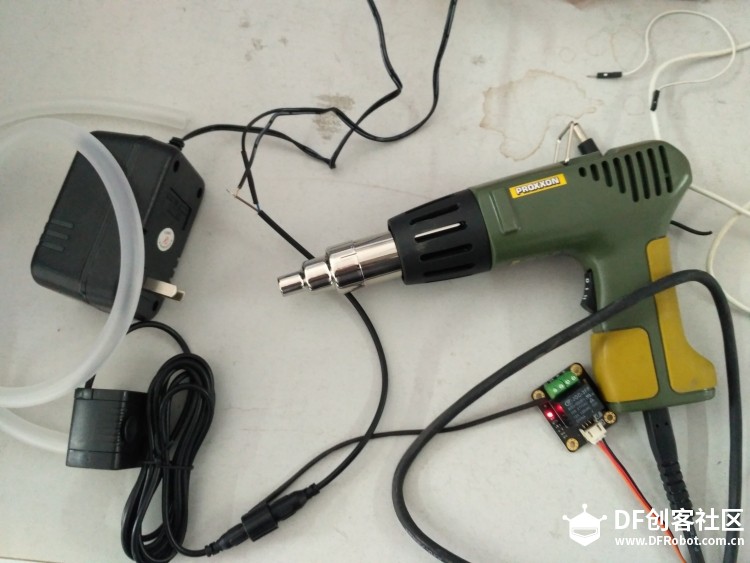

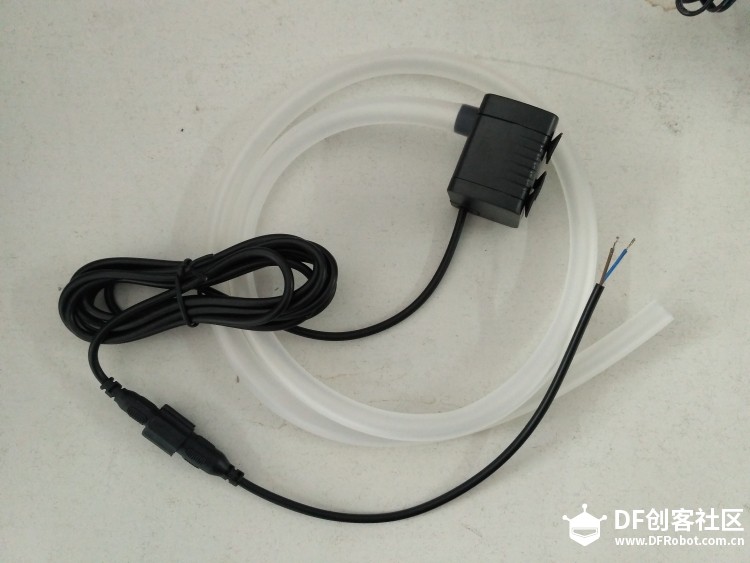

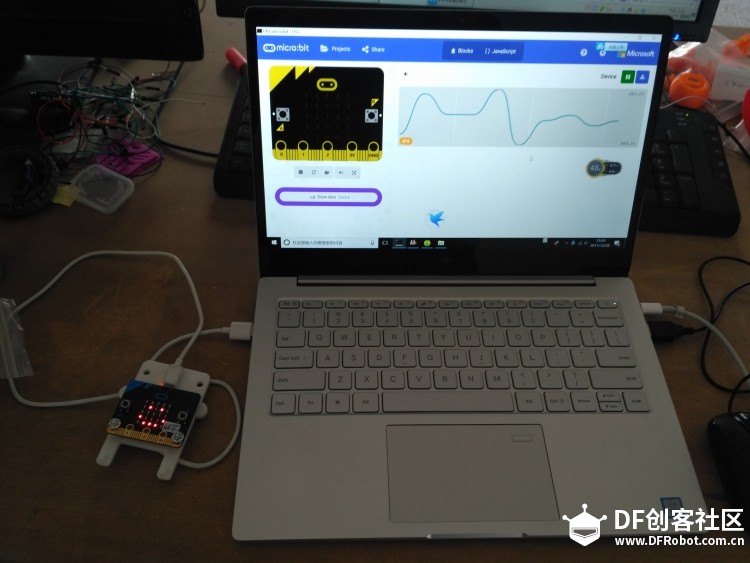

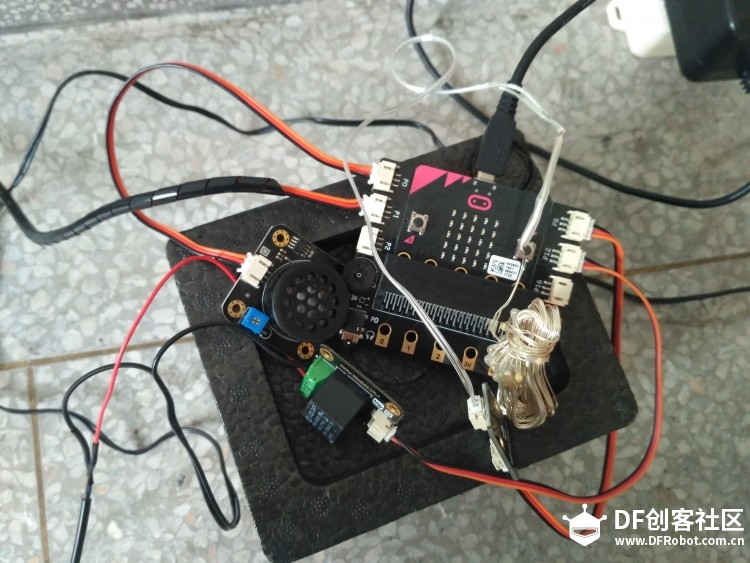

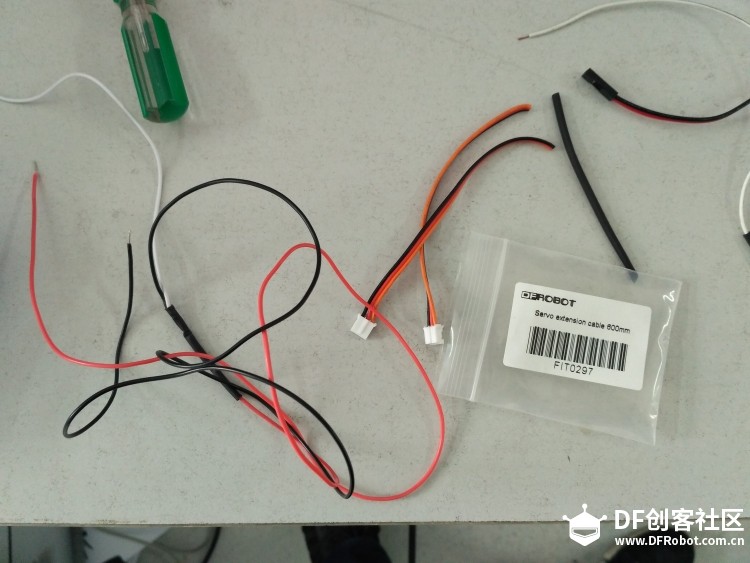

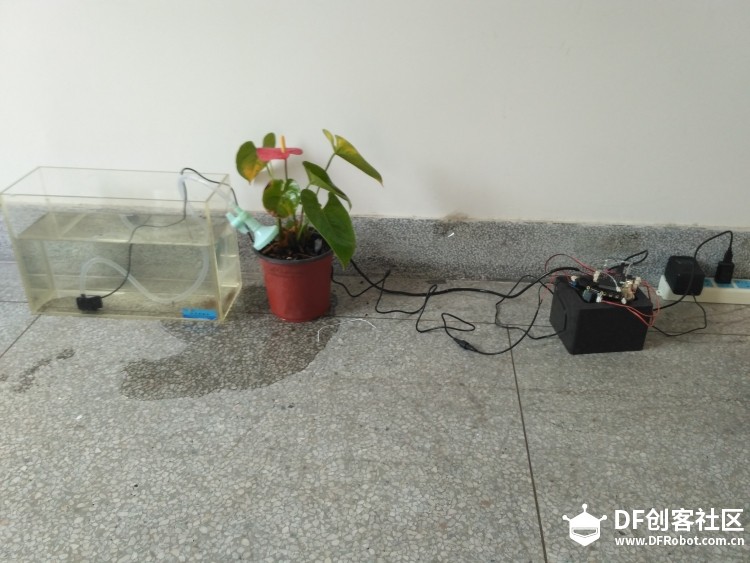

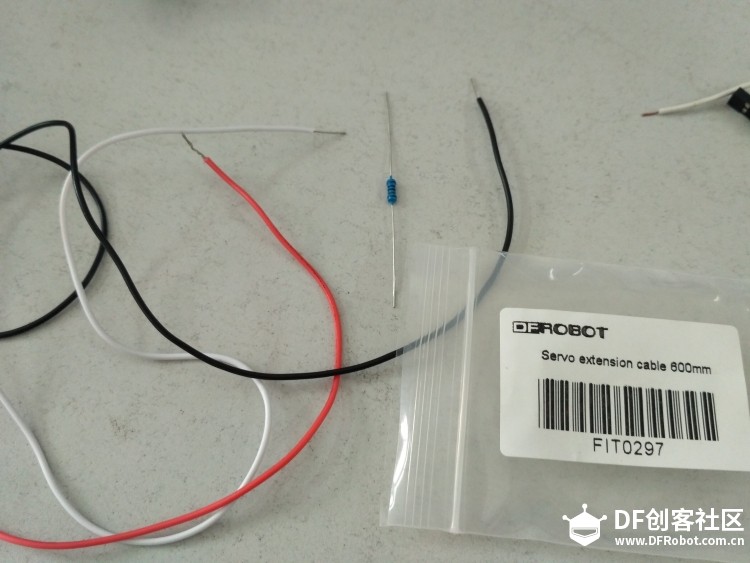

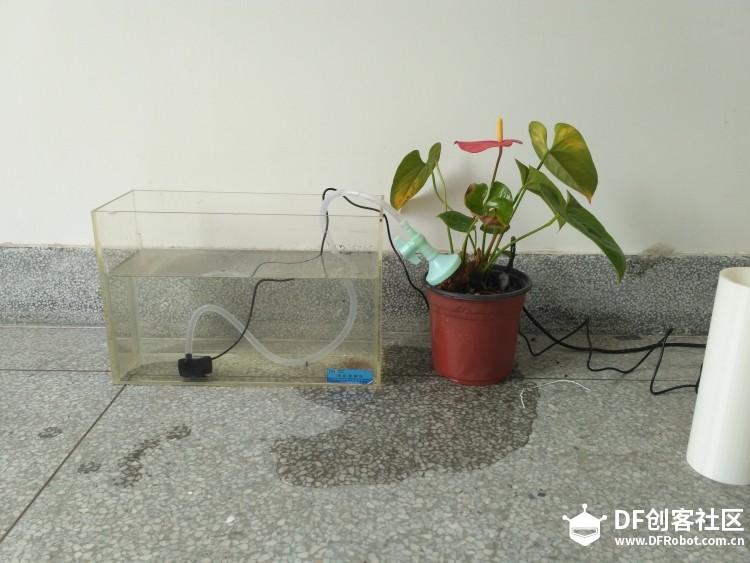

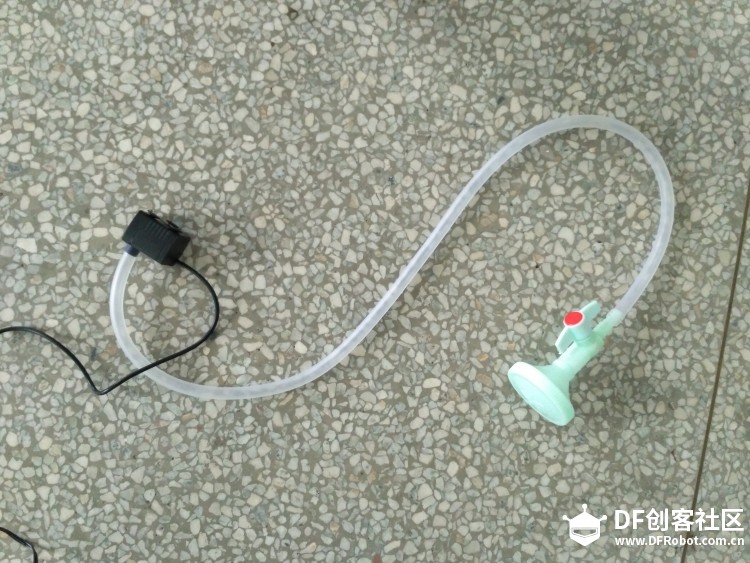

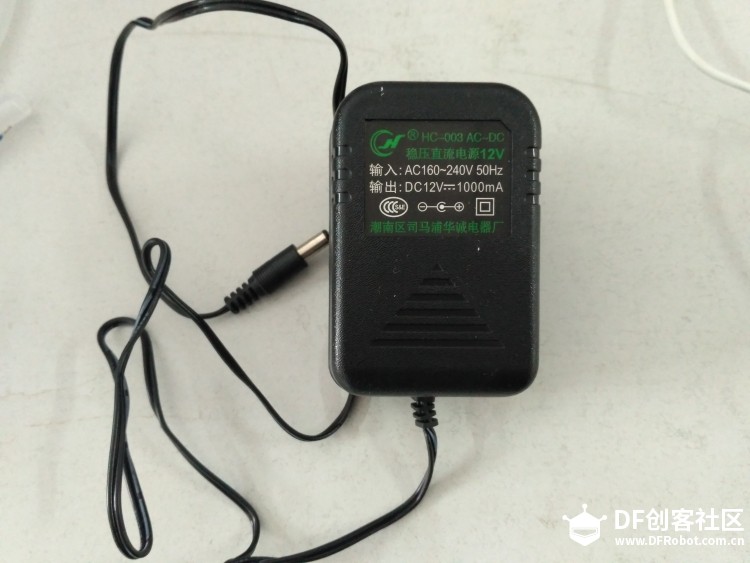

用Microbit去检测土壤湿度，做一个爱护花花草草的好园丁，这个项目朱老师已经做过了，不过他只做了土壤湿度的检测，并没有做浇水。于是就有了Microbit来玩浇花的这个小节目。 功能设计如下： 1.无线监控花盆的土壤湿度。 2.当土壤湿度达到设定的第一临界值时，花盆端发出声光报警提示主人来浇水。 3.当土壤湿度达到设定的第二临界值时，花盆端自动从潜水泵里抽水来自浇。 4.主人端通过按钮A来人工浇水，按钮B停止浇水。 5.记录土壤湿度值，用于数据观察。 器材： 1.microbit 2块 2.拓展板 1块 3.土壤湿度 1块 4.继电器 1块 5.带功放喇叭 1块 6.LED灯带 1块 7.潜水泵 1个     由于DF的传感器拓展板不支持电机驱动，所以就准备用小猫家的拓展版。  不过经过测试，对于这种潜水泵，小猫家的拓展板也无法驱动。  于是我又改回DF的拓展板。采用继电器的方式来对潜水泵驱动。  供电采用了这样一个适配器。把电池给省了。 制作继电器部分连线       给潜水泵安装喷头  为了保证土壤湿度传感器在浇水的时候，不被水短路，我们给其做了水密性处理    |
