本文介绍了使用I2C颜色识别传感器TCS34725进行颜色识别的过程。作者在使用过程中遇到了RGB灯始终显示白色的问题，通过将传感器读数用255减去并调整红色值为270-，成功解决了这一问题。最终实现了RGB灯跟随色块变化的效果。适合零基础新手和STEM教育场景，帮助孩子理解颜色识别原理。
|

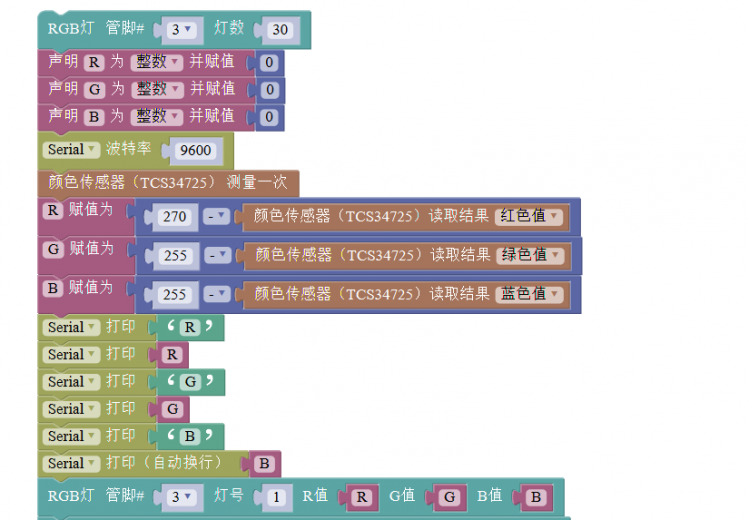

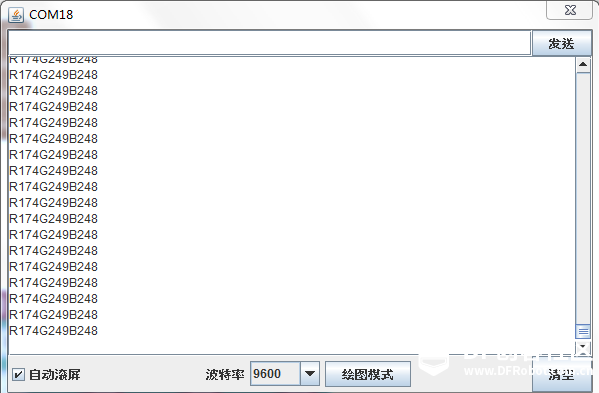

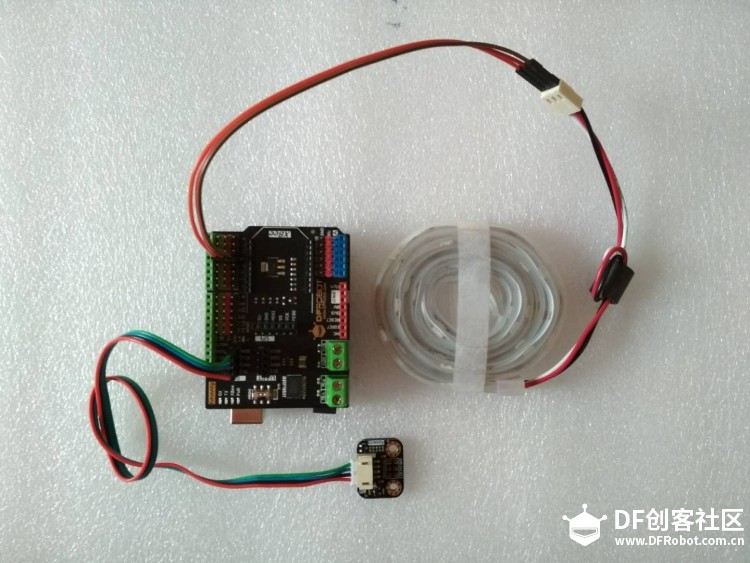

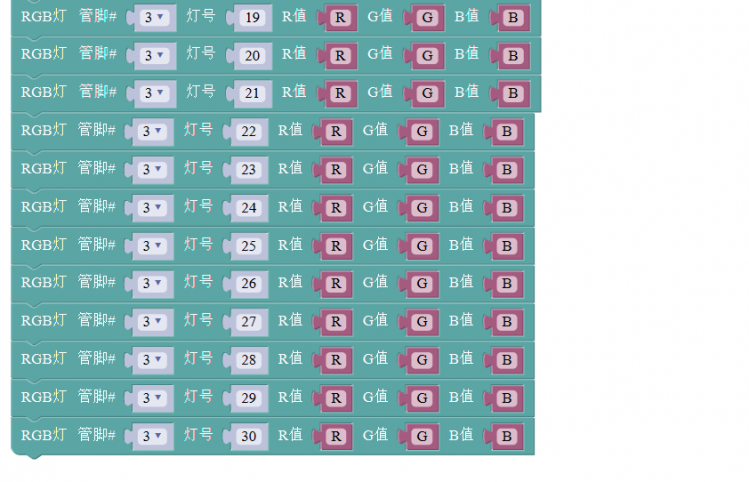

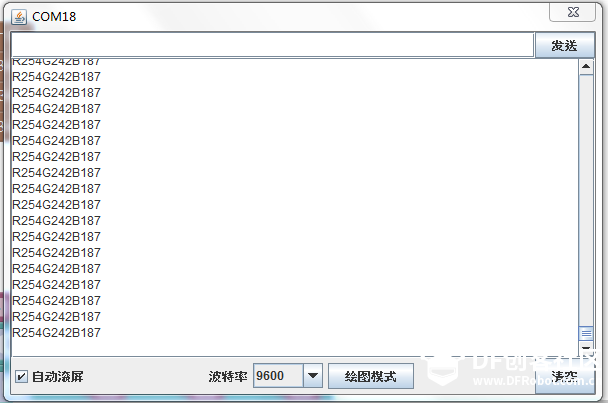

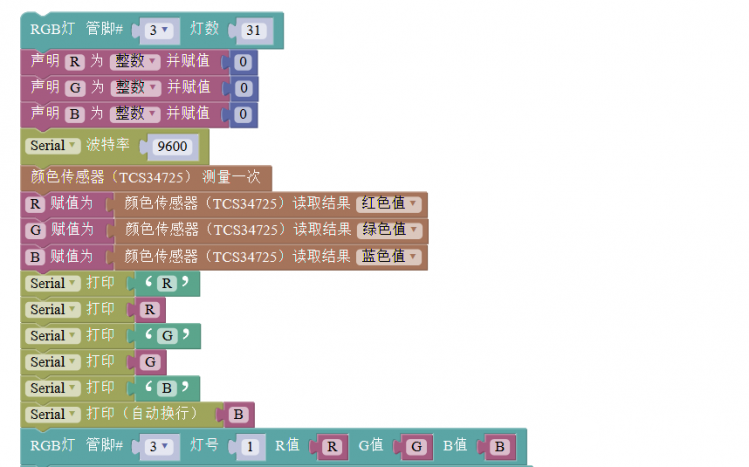

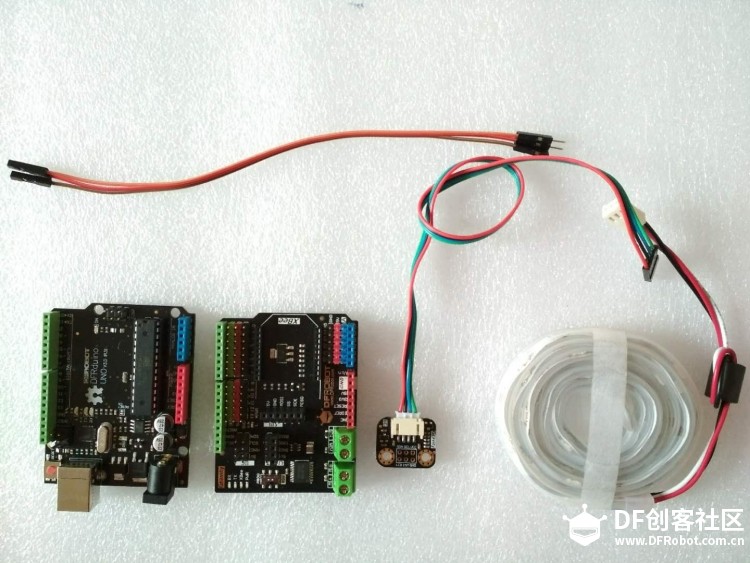

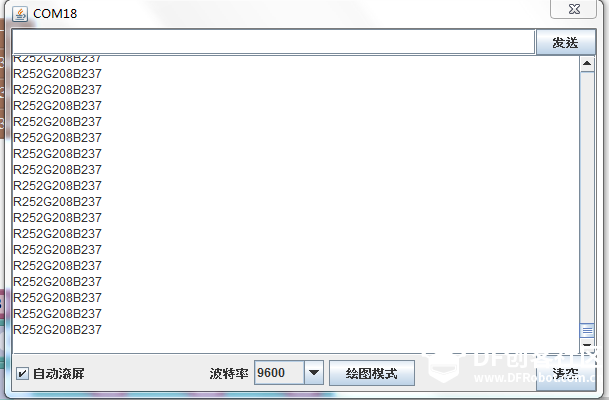

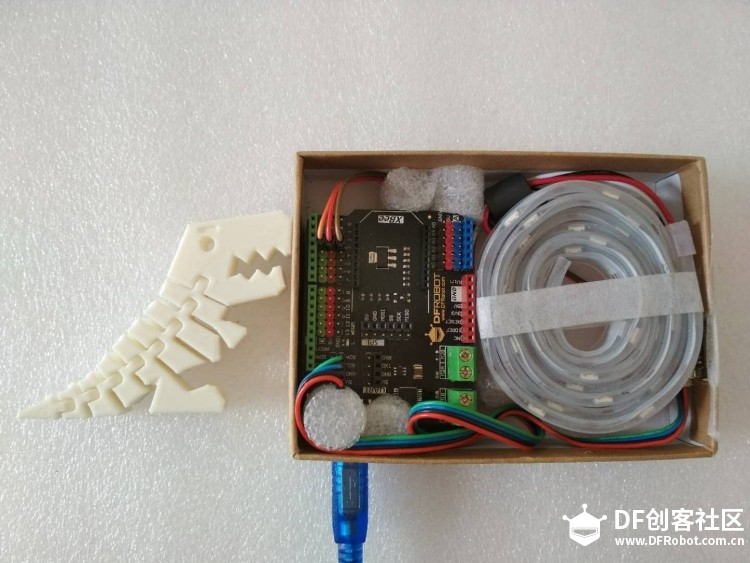

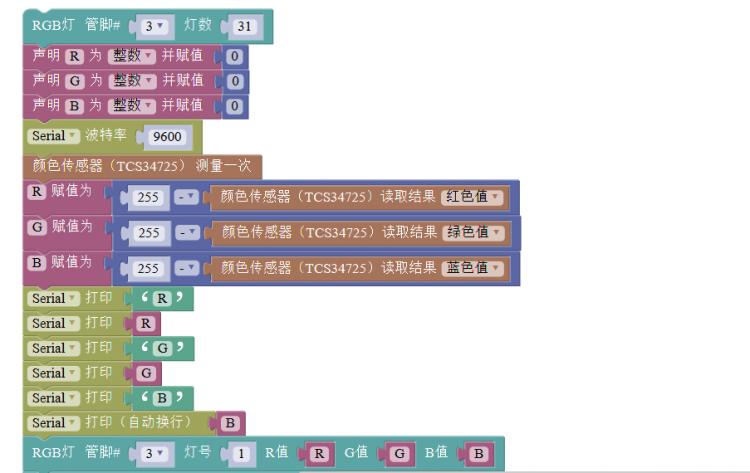

开箱的时候还是2017年，交作业却到了2018年。https://mc.dfrobot.com.cn/thread-30105-1-1.html 因为不会IDE，这是一个难产的项目。 先是向李亮、陈杰老师请教，请李亮老师写I2C颜色识别传感器 - TCS34725的米思齐库。 用米思齐写了程序不成功，显示非常亮的白色，串口监视显示传感器在工作，灯会有一丁点的变化。 然后用了维库里面的代码直接编译以后上传uno板，结果发现无论怎么试传感器，RGB灯都只显示非常亮的白色，RGB灯的颜色基本不随被测对象变化串口监视显示传感器在工作，灯会有一丁点的变化。。 后来从商城下手了df的uno板子+扩展板。用IDE上传wiki代码还不成功，还是显示非常亮的白色。 不会代码，很受伤。 好了，其实心中一直记着这个作业，有向邵老师求教micro:bit如何用I2C颜色识别传感器。 当然中间也没闲着，micro:bit继续学习着。 终于，看到了super-power的帖子 用的是米思齐。心想用后进生的高招，可以照抄一些。  抄了程序，还不成功，仍然是白灯。 传感器放在不同的色块（用的是乐博士的大颗粒积木块，不是标准色卡）上，过串口监视器的数据进行分析。 红色块上。  绿色块上。  蓝色块上。  终于，我发现了，李亮老师做的米思齐I2C颜色识别传感器 - TCS34725的米思齐库还是很棒的。我需要做一下处理，用255减去它。  上传到板子上一试，果然可行。 rgb灯跟着色块变化起来了。 好高兴啊。 然后我就拿出灯带来了。点亮了一个长长的灯带。 不过还是有点误差，我想起来WIKI中说到传感器测出红色值偏高，那么现在是偏低了，放在红色块上试串串口读数，通过测试，发现改成270-比较合适。 因为没有标准色，所以只好相似处理，灯带与色块相比显示结果还是比较满意的。  我的灯带有30个灯，中间省略若干行。  准备好后，开始制作变色龙。 1、器材接线      2、测试视频 匆匆制成，比较粗糙。还有许多要优化的地方。 |
-
-
DF_mixly库（添加TCS34725颜色识别传感器（转gamma））-17.11.28 (1).zip
381.72 KB, 下载次数: 153
售价: 2 创造力 [记录]
灯带就是2812
