DIY超简单的音频灯
2018-01-296.1万
精华项目
AI 快速预览详细
本教程介绍如何使用3D打印外壳和Sparrow控制器制作一个跟随音乐节奏闪烁的音频灯。材料清单包括声音传感器、无线充电模块、WS2812 LED等。通过焊接和固定步骤，将各组件组装在一起，并将源码程序烧录到控制器中。最终效果是一个可以跟随音乐节奏闪烁的音频灯，适合初学者和STEM教育场景。
|

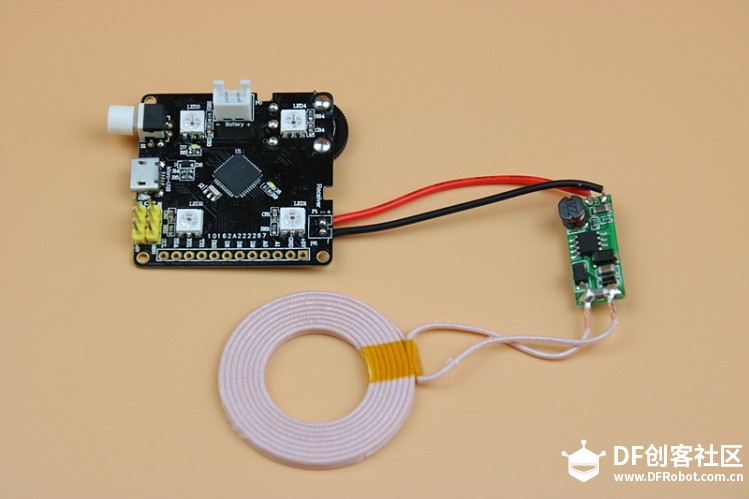

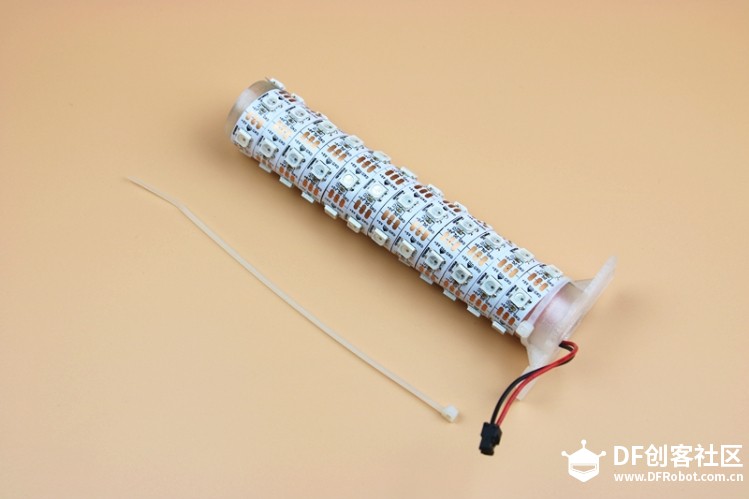

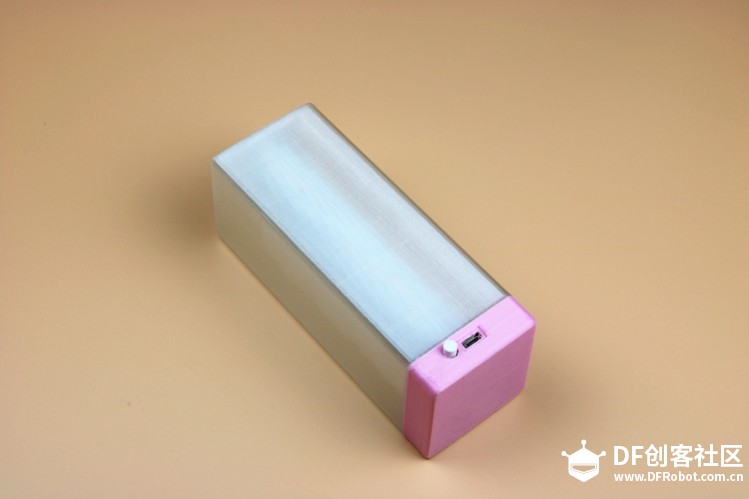

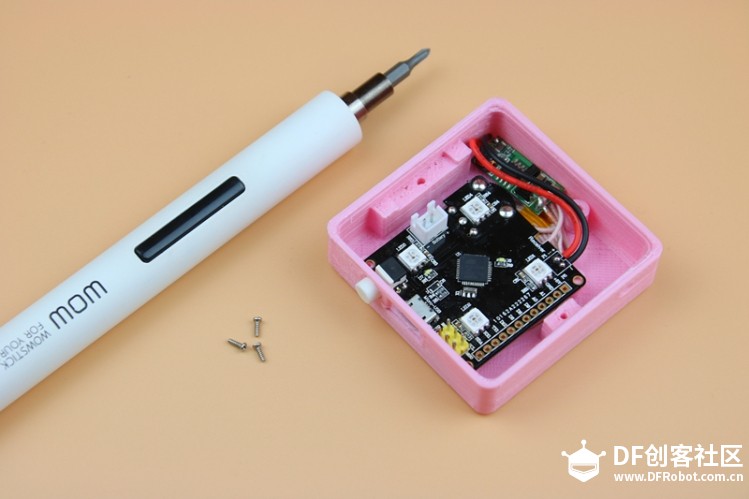

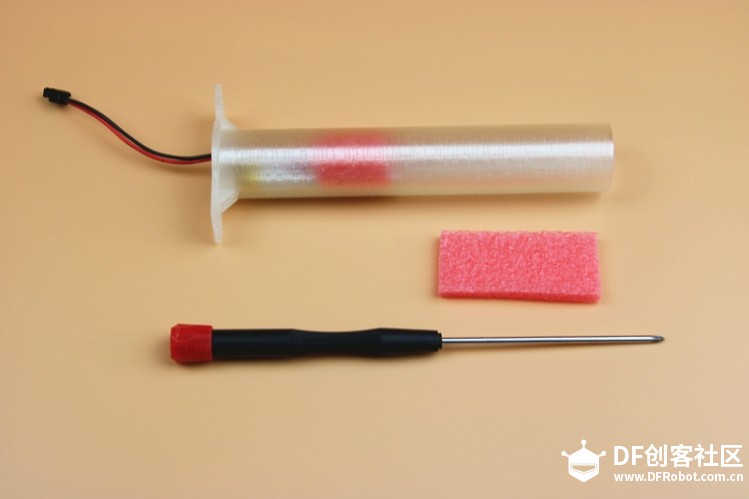

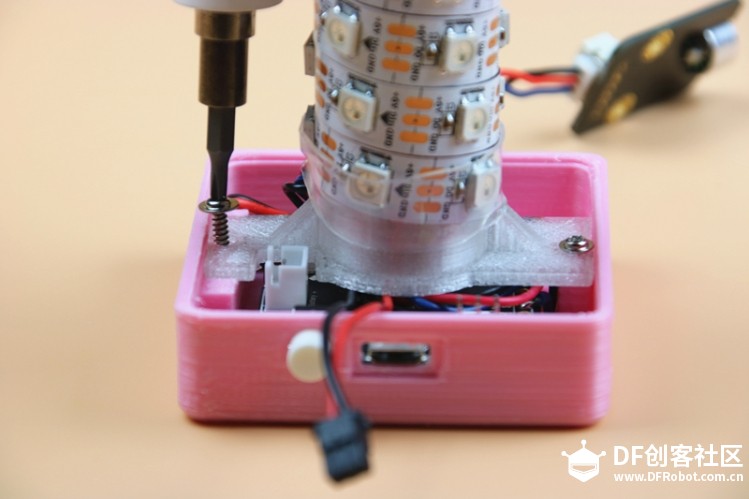

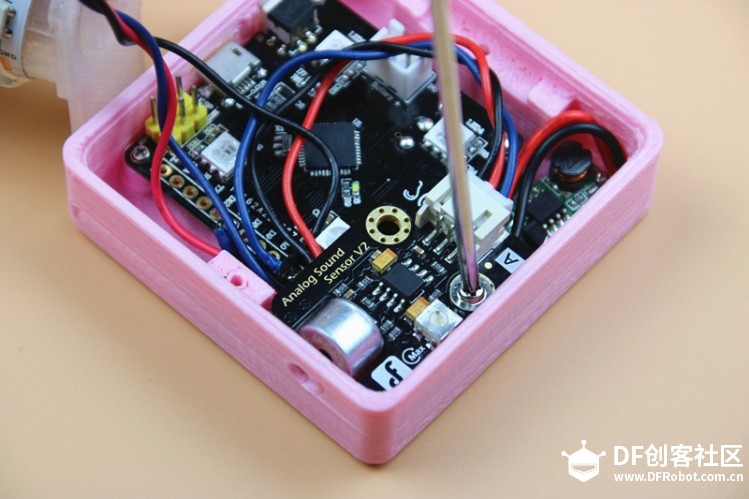

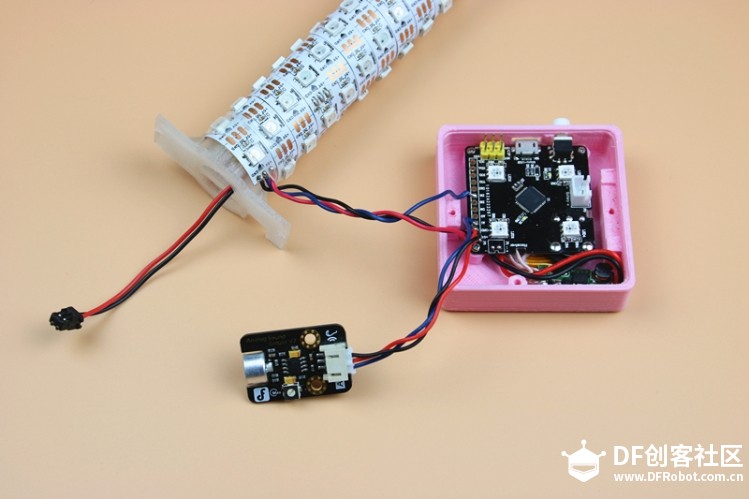

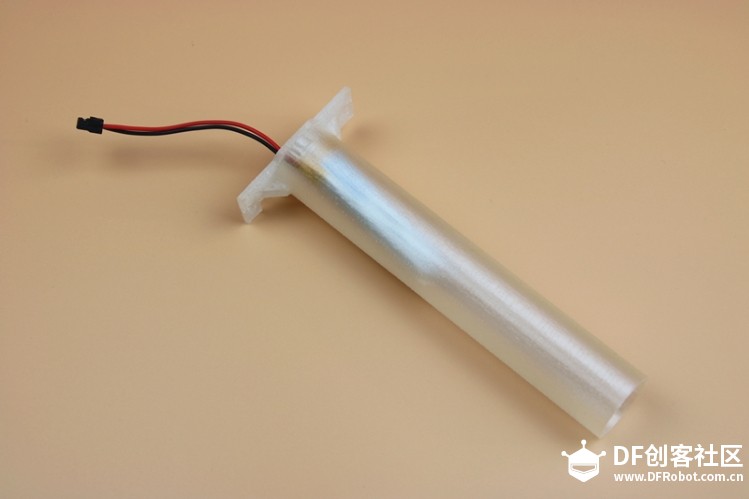

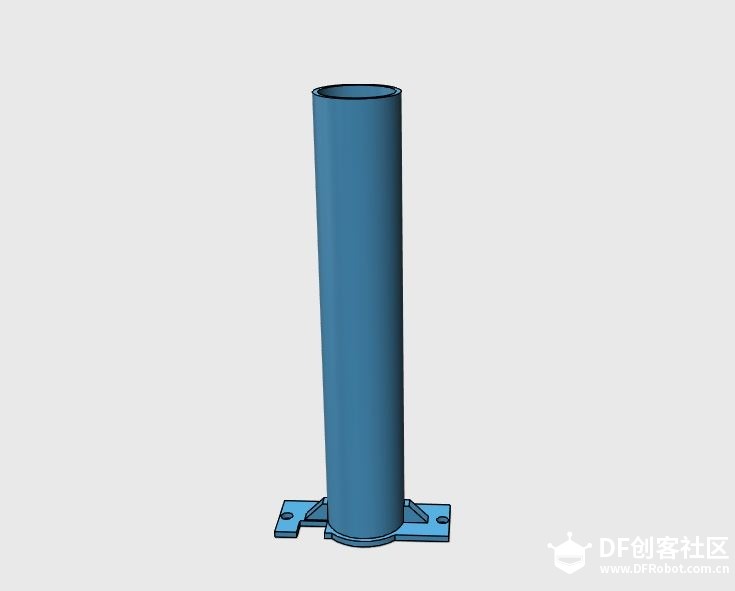

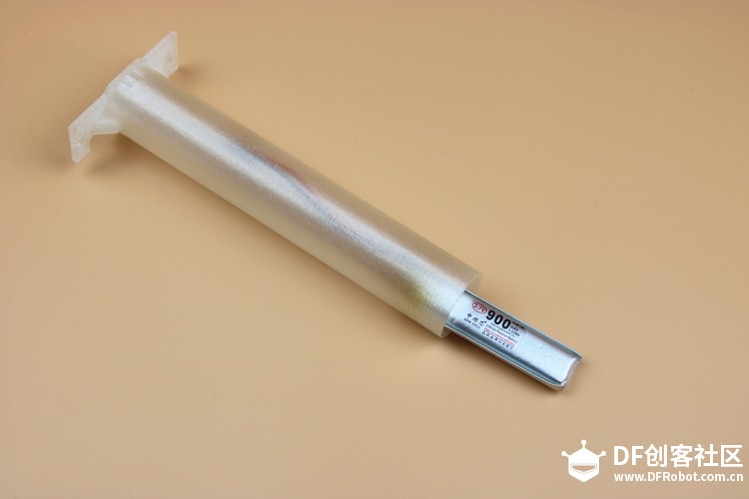

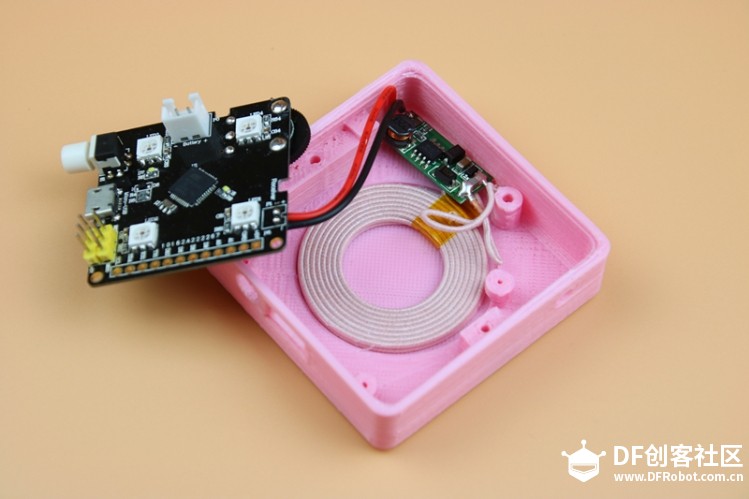

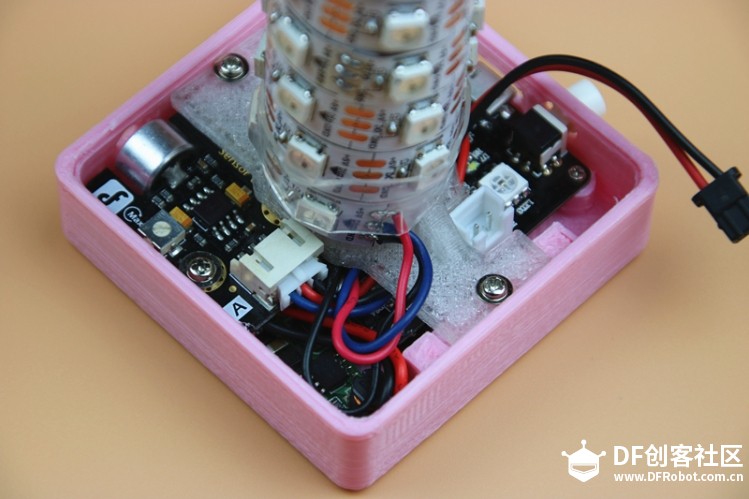

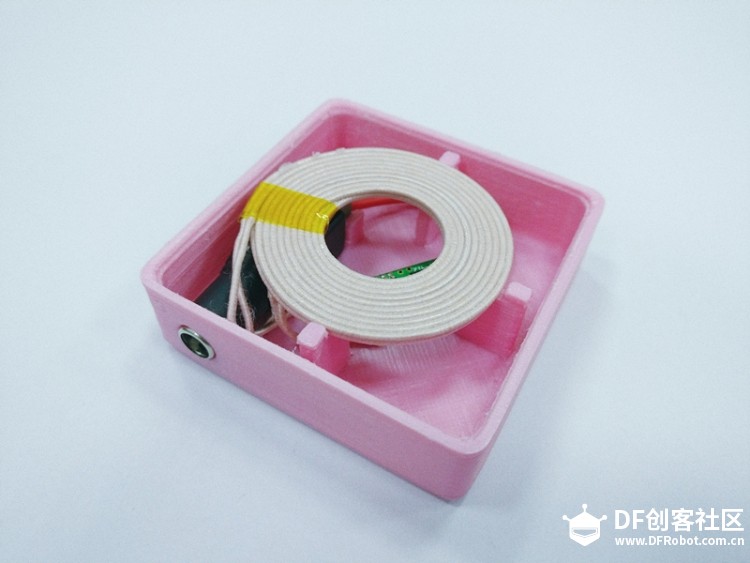

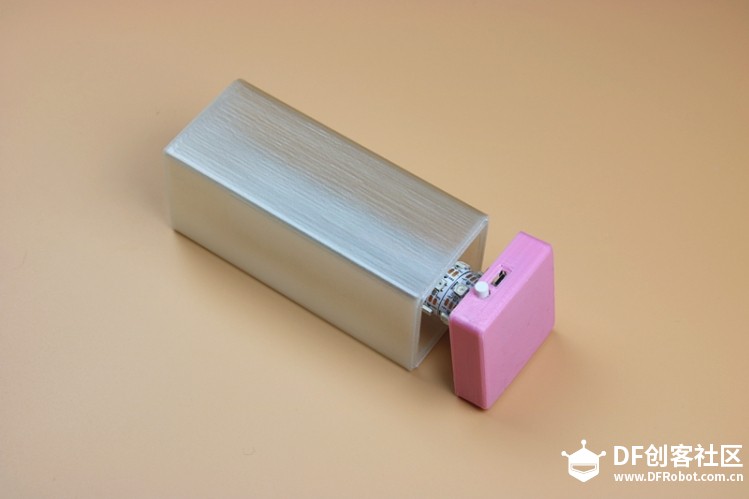

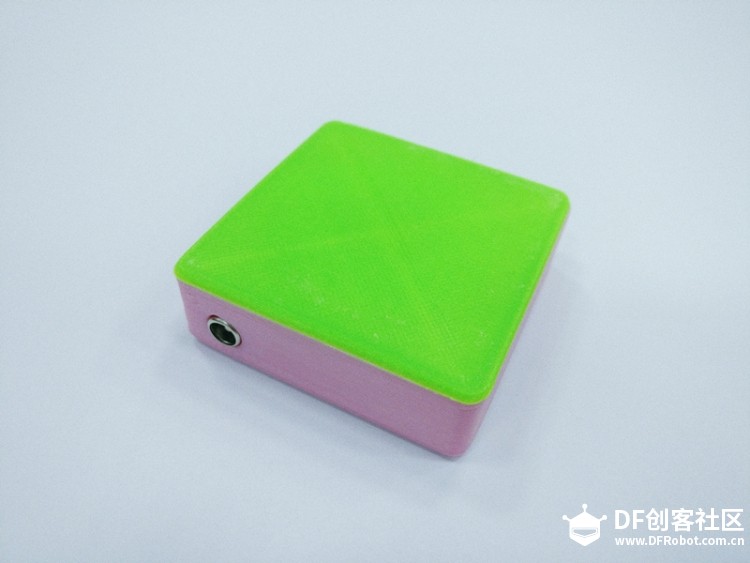

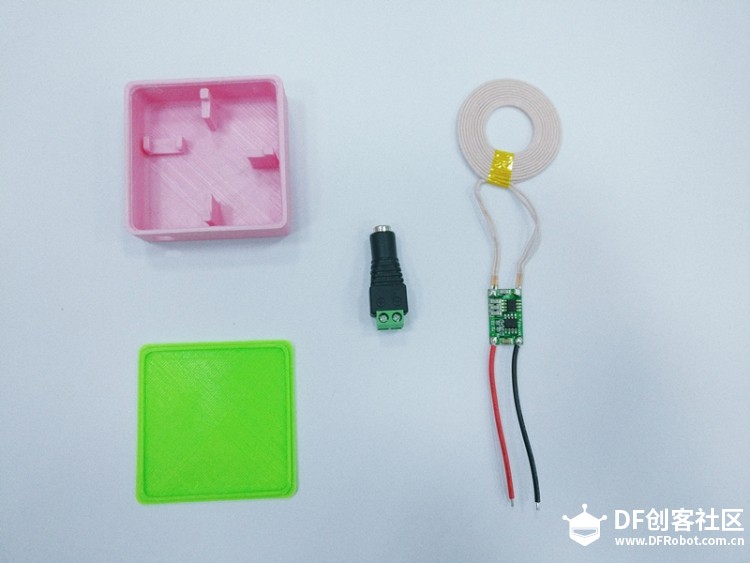

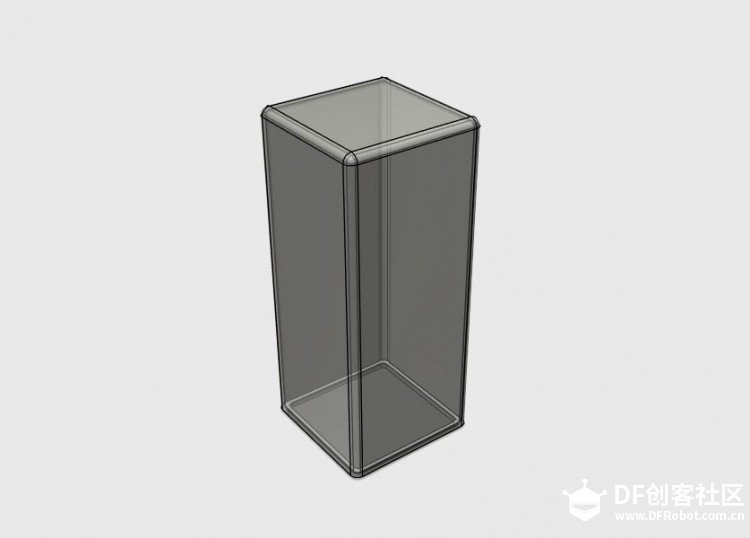

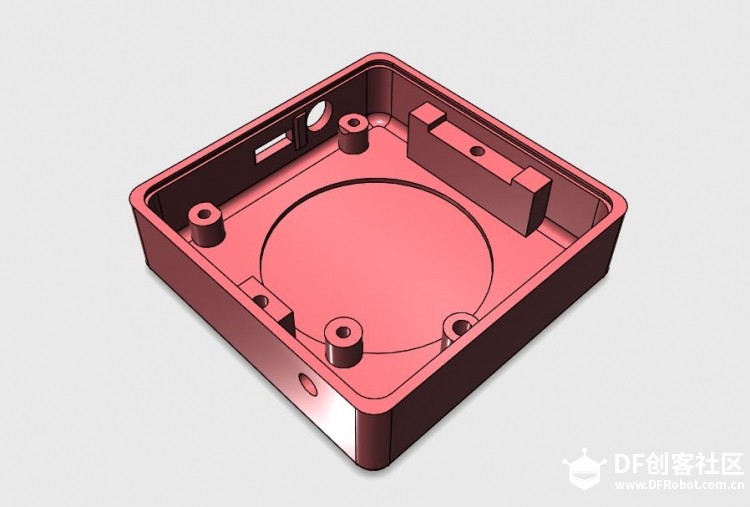

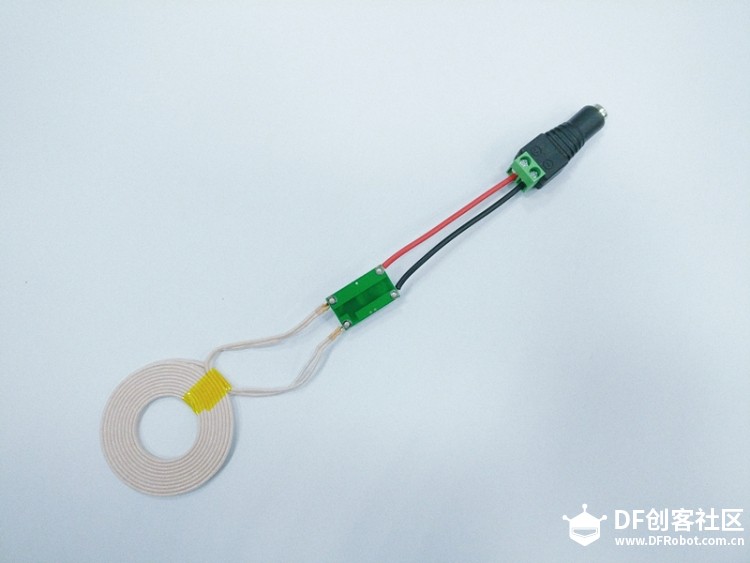

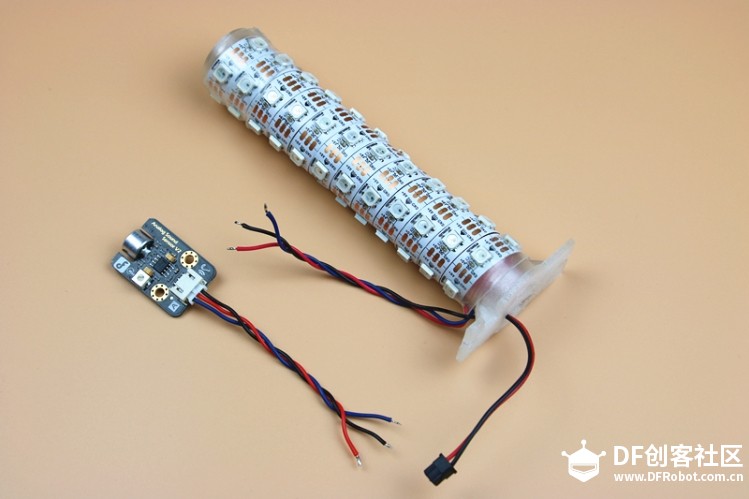

一直想自己DIY一个播放音乐就跟着节奏闪烁的音频灯，或者制作一个类似吧台灯之类的东西。起初想用磨砂玻璃杯制作，但缺点就是容易破碎，因此建模设计使用了3D打印的外壳，控制依然使用高度集成化的Sparrow控制器，考虑到连续供电的便利性所以增加无线充电功能，声音传感器采集音频信号并将其传给Sparrow控制器处理后输出控制WS2812灯珠显示音频节奏大小。话不多说，直接看教程！ 材料清单： 声音传感器 无线充电模块 5V/1A WS2812 LED DC2.1 电源转接头 母头 Sparrow控制器（试产阶段，可留言预定） DC2.1电源充电线 3.7v锂电池（也可用18650锂电池代替） 3D打印件  一、3D建模音频灯外壳 用3D建模软件分别设计出音频灯的底座、灯珠支撑管、灯罩。    二、制作步骤 1.首先将无线充电接受线圈输出端焊接在Sparrow控制器板“p1”端上，红色线接“+”黑色线接“-”，再将无线充电接受线圈装入底座线圈槽里。   2.装入Sparrow控制板并用3颗1.8x6mm的螺丝固定，或者用直径小于2mm长度低于8mm的螺丝都可以固定。  3.将3.7V锂电池装入灯珠支撑管内，并塞入泡沫或者其他弹性物固定。（支撑管设计为可放入18650锂电池，如果你没有像图中形状的电池，可用18650锂电池代替！）    4.我这里剪了62颗灯珠，根据灯珠支撑管长度，剪一段WS2812 LED灯珠缠绕在支撑管上，并用困扎线或者透明胶带固定。  5.焊接好WS2812灯带线，将声音传感器焊接在Sparrow控制板的A1模拟口，WS2812 LED接Sparrow控制板D6数字口，声音传感器与灯带正负极与Sparrow控制板“+ -”极并联。   6.用螺丝将灯珠支撑管、声音传感器安装固定。    7.装入音频灯罩，灯罩使用透明PLA耗材打印，灯罩与底座同样采用方便快捷的卡扣设计，对准按压听到“咔”地一声，说明灯罩与底座已经互锁，安装完成。   8、最后将音频灯与电脑连接，将源码程序烧录到智能灯，智能灯部分结束！  三、安装无线充电底座部分 1.将无线充电发射底座打印出来，准备好DC2.1充电插口、无线充电发射线圈模块。  2.将DC2.1充电插口与无线发射线圈模块用螺丝刀连接好，红色导线接充电插口“+”极，黑色导线接充电插口“-”极。再将充电插口安装在底座电源孔支架上。   3、将无线充电线圈安装在底座支架上，最后装上底座卡扣盖子，完工！    |
