RGB炫彩屏
2018-02-101.9万
精华项目
AI 快速预览详细
32x32 RGB LED Matrix - 4mm pitch是一款全彩、高亮的LED矩阵屏，适用于创意项目和广告展示。它由1024个RGB LED组成，需要外接电源供电。通过UNO R3和IO传感器扩展板V7.1进行连接，可以展示多种炫彩图案。该点阵屏可以实现你把大厦外面的广告牌搬回家的梦想。
|

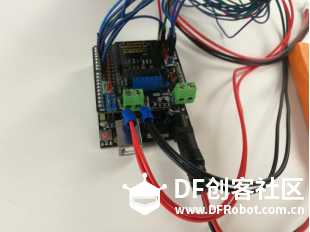

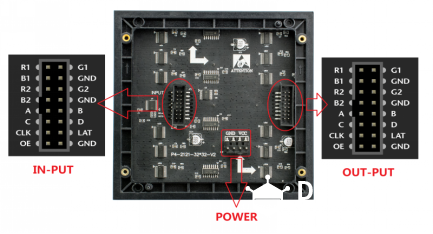

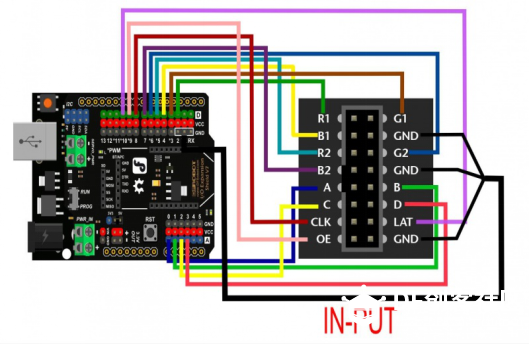

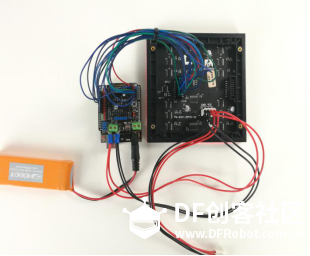

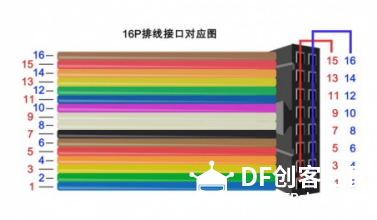

不知道大家有没有看过去年上映的电影《银翼杀手2049》，这部电源的前传《银翼杀手》至今仍被称为“最伟大的赛博朋克电影”，在一系列赛博朋克电影中，未来的世界总是这样：城市高楼林立，布满霓虹灯和LED广告牌，这些影片中巨大高耸的LED广告牌给我留下深刻影响。  手上就有一块32x32 RGB LED Matrix - 4mm pitch 点阵屏，于是就拿来玩玩看能显示出怎样的图案和色彩。 效果如下： [主要配件]  32x32 RGB LED Matrix - 4mm pitch 点阵屏，它可以实现你想把大厦外面的广告牌搬回家的梦想。 32x32 RGB LED点阵屏是由1024个RGB led按照32x32组成的一款全彩、高亮LED矩阵屏。在一些广告墙和显示屏会经常见到。同时配有3根配线，外接电源线，灰色排线，彩色杜邦线，为了方便最好选用彩色杜邦线。 注意：此面板在使用过程中需要外接电源单靠UNO的驱动能力是不够的。 点阵屏的背面主要分三个接口，IN-PUT、OUT-PUT、POWER。  file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml\wpsAB10.tmp.jpg 其中IN-PUT和OUT-PUT引脚顺序一样，POWER外接电源供电5V。 DFRduino UNO R3 我只是用了一块矩阵屏所以使用的主板是UNO，如果你想同时级联使用多块点阵屏的话建议使用Mega板或树莓派来进行驱动  IO 传感器扩展板 V7.1扩展板，使用扩展可以方便我们给点阵屏外接电源  单芯优质母母杜邦线这里我没有彩色杜邦排线，为了方便使用了单独的母母头杜邦线。  7.4V 2500mA 锂电池（带充放电保护板）作为我们的主板供电以及外接电源的来源  【主板与点阵屏连线示意图】  RGB面板连线图 注意：主板和点阵屏连接后还需将点阵屏的外接电源口用电源线连接到扩展版接口上  【实物连线示意图】   主板用7.4V锂电池供电，同时将外接电源线接头插入IO扩展板的电源输出接口，红色为正极，黑色为负极 如果你使用彩色杜邦排线来连接主板和点阵屏的话，对应的接口示意图如下。  【实物显示效果图】 显示效果可自由组合        显示效果如上所示，显示的效果通过wiki上库内置函数写出的，如果感兴趣的话，你也可以试试来做出更炫彩的效果出来。 |
-
-
