格斗机器人传动篇
2018-02-141.1万
AI 快速预览详细
本文介绍了如何使用GearTrax插件在Solidworks中自动生成齿轮、同步轮等机械部件，简化格斗机器人的传动设计。文章详细说明了插件的安装、注册及基本操作步骤，并展示了生成齿轮和同步轮的具体实例。通过使用GearTrax插件，新手设计师可以快速掌握传动设计，提高设计效率。
|

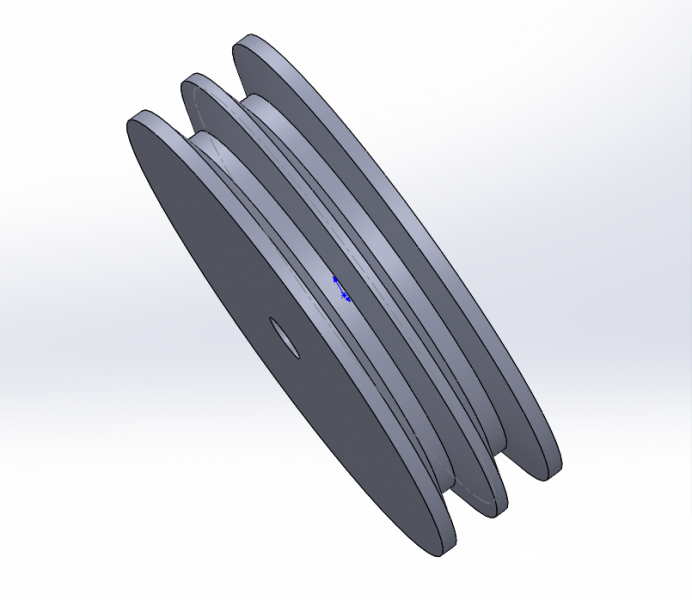

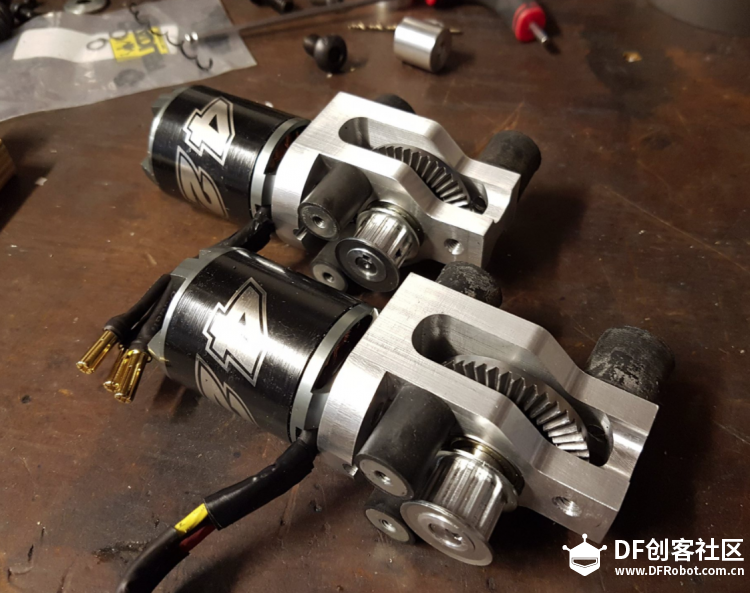

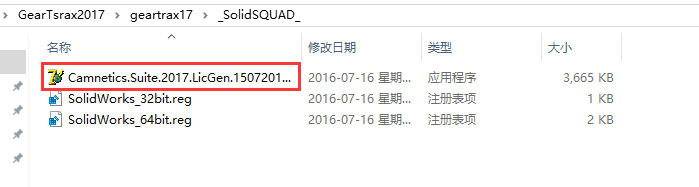

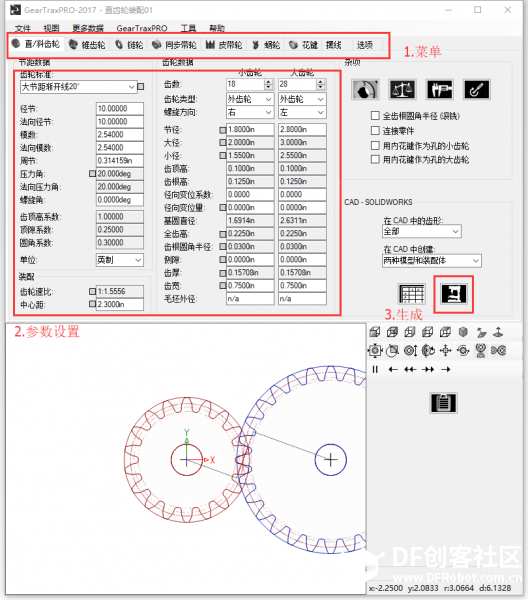

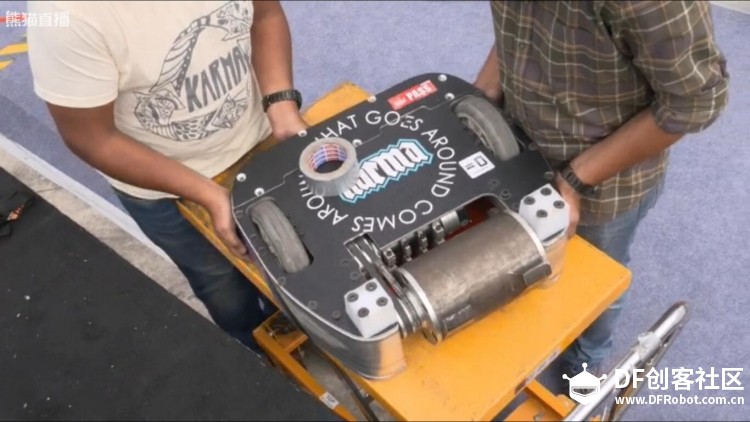

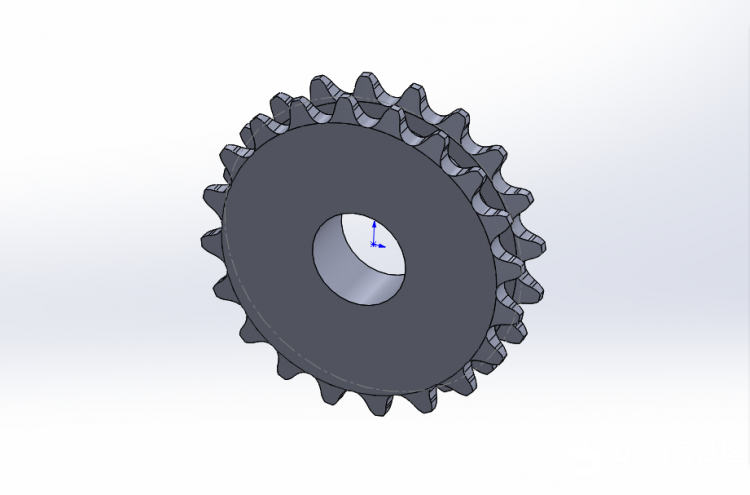

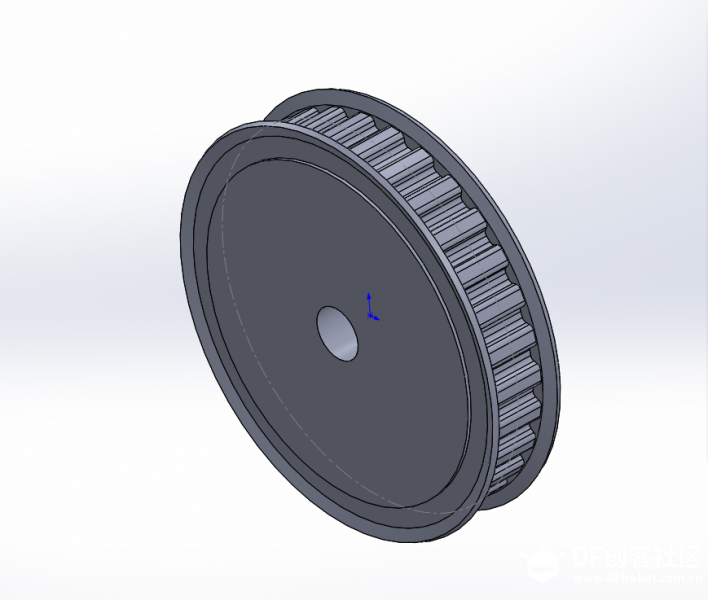

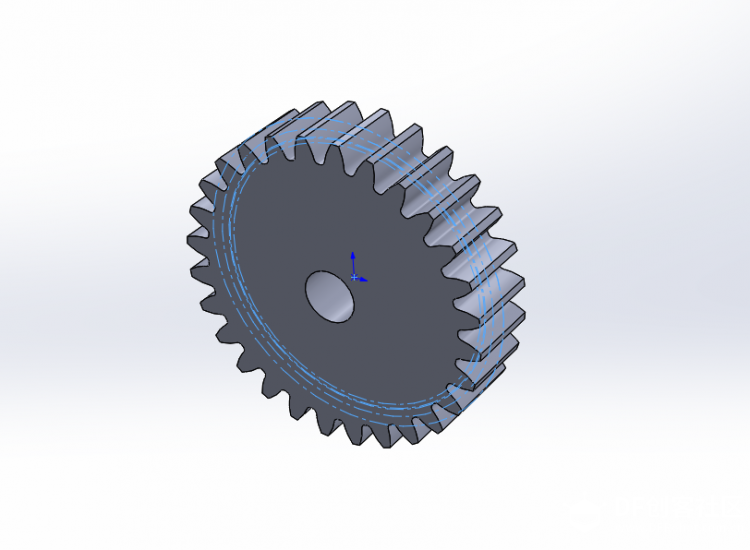

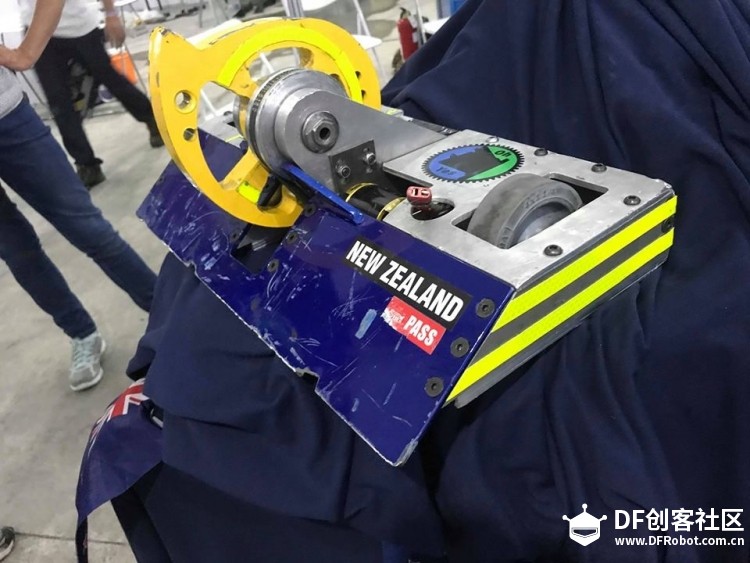

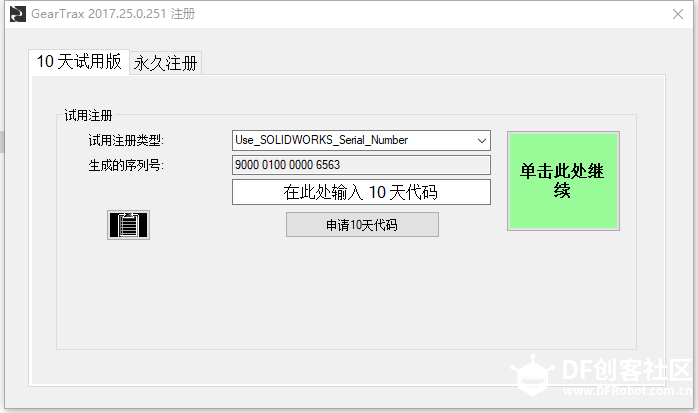

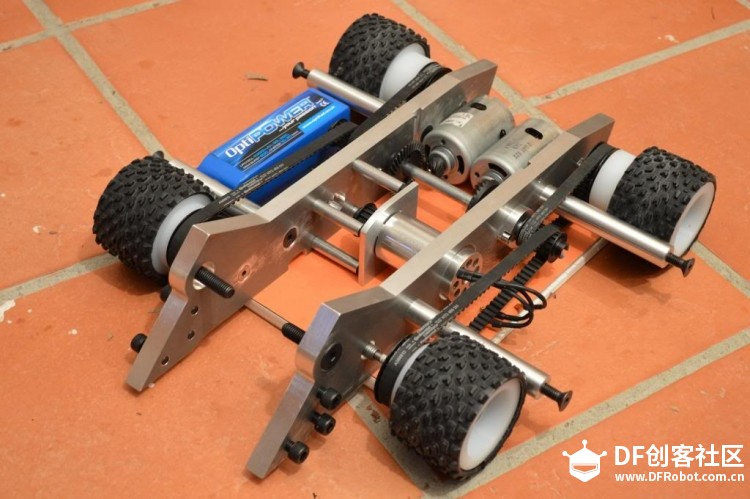

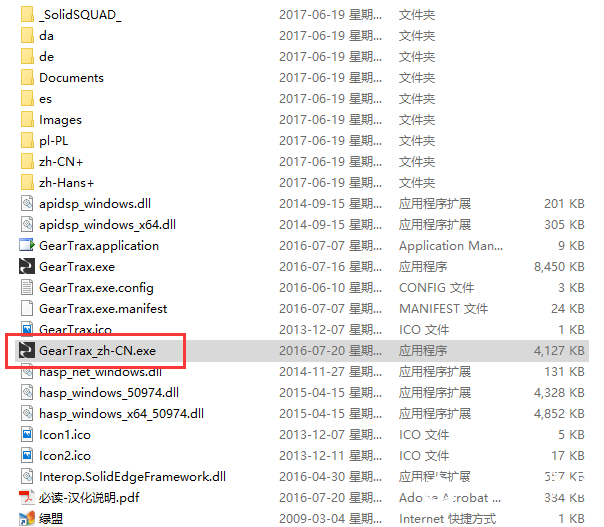

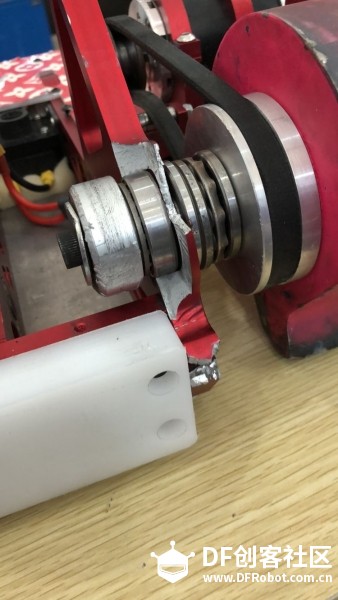

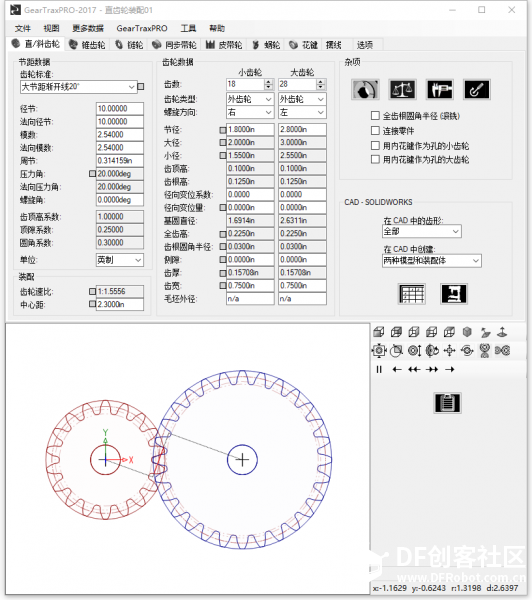

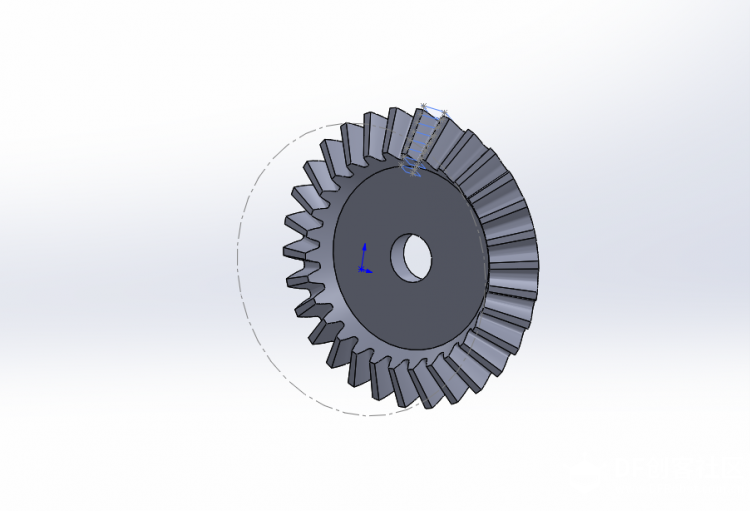

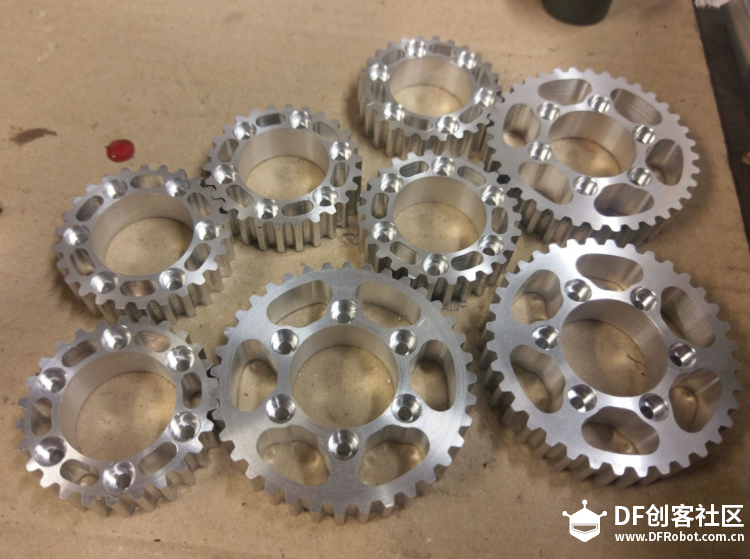

首先说我不是大神，只是很喜欢做东西分享并且和有爱好的人交个朋友，一起互相学习这样！很高兴认识了社区，可以在这里分享和交朋友。小时候就挺喜欢这些机器人的玩意，这里分享一下我这个新手在社区格斗机器人群里和大家交流学习造机的笔记吧。我在学习做传动的时候遇到了一个问题，我在网上看到现成的同步轮或皮带轮好像总是不能和自己设计和想的那样配合起来，请教了群里的大神们说，这些合用的基本都是自己设计的，所以想了下，研究了他们怎么弄的 当我在一些群里看到这些：  结构武器传动结构一脸懵逼:L 如果你在设计机器人的时候也是使用机械设计里面的神器Solidworks建模软件的话画皮带轮，齿轮，伞齿，链齿和一些齿轮的话手动画是比较复杂和有难度的！ 这个皮带轮是怎么弄的:dizzy:  这个貌似有点苗头:(  齿轮，画得很漂亮  电机里面的齿轮  皮带轮做轮子传动，以一带二 你让我手动把这些齿轮画出来我是做不到的，我不会  软件界面 软件可以在网上下载，需要下载破解版的，不然没法使用 我把软件放到度盘里了，链接：https://pan.baidu.com/s/1i6KBDUt 密码：bv9f 下载后你需要破解安装  解压，打开GearTrax_zh-CN.exe  这里说你要注册，把上面生成的数字复制有用  打开刚才_SolidSQUAD_文件夹的注册机文件  下拉框选择你用的Solidwork版本，选好注册的插件，把那串数字填进去，邮件和昵称随便，点Register，把注册文件保存  再打开第一次打开的软件，点永久注册下来框选Solidwork版本的，选择那个注册文件，接收许可就OK了  说一下最最基本的生成操作： 1是菜单，选择你需要生成的类型，同步轮，锥齿轮，链轮， 2.设置参数，每种类型的不一样，自己设置 3.自动生成，最爽的时候了，点一下，坐等 BiuBiuBiu~~~~~~叉腰等了一会  一个齿轮自动出来了  我又叉了下腰，锥齿轮出来了~  我再叉腰，又一个链齿出来了  123~叉腰，同步轮都出来了  我继续叉腰，好家伙皮带轮出来了 好了，还有几种不弄了，我大概学会了怎么弄了，没学习过的你看了学会了没有 然后就是皮带的和皮带轮的选择了，做行走就当然是用同步轮加有齿那种皮带了，传动效率高，用皮带可以1个电机带两个轮子； 武器传动的话，武器皮带轮最好不要用带齿的皮带轮，因为如果一发生堵转的话，由于带齿的皮带轮传动效率很高不打滑，导致电机停转电流过大直接会把电机和电调烧掉  貌似制作缝纫机的皮带挺适合小机器的 好了，以上是我的一些学习到的东西，如果有大神来补充下更好，我还在头疼着选皮带上 |
