Gravity: OBLOQ 模块试用
2018-03-221.6万
AI 快速预览详细
本文介绍了使用Gravity: OBLOQ模块和人体传感器进行房间占用监控的物联网项目。通过3次采样间隔5秒的方法，有效避免了干扰信号，确保数据准确性。设备稳定连接WiFi，支持移动电源供电，适用于图书馆等场景。
|

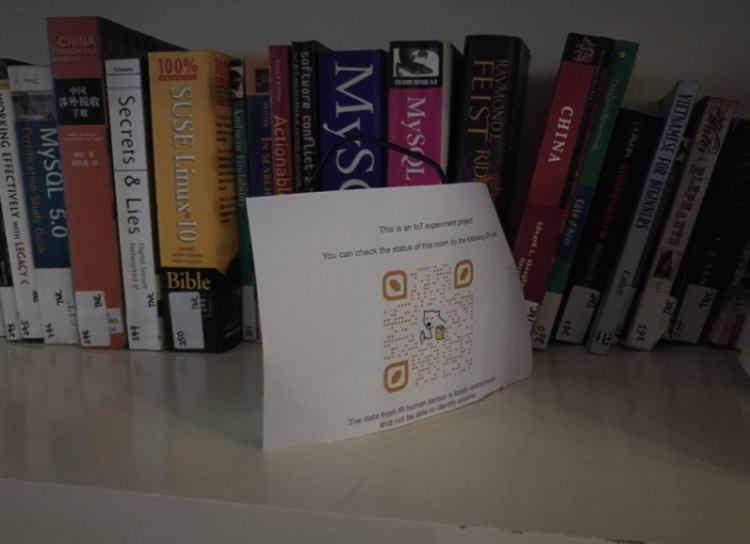

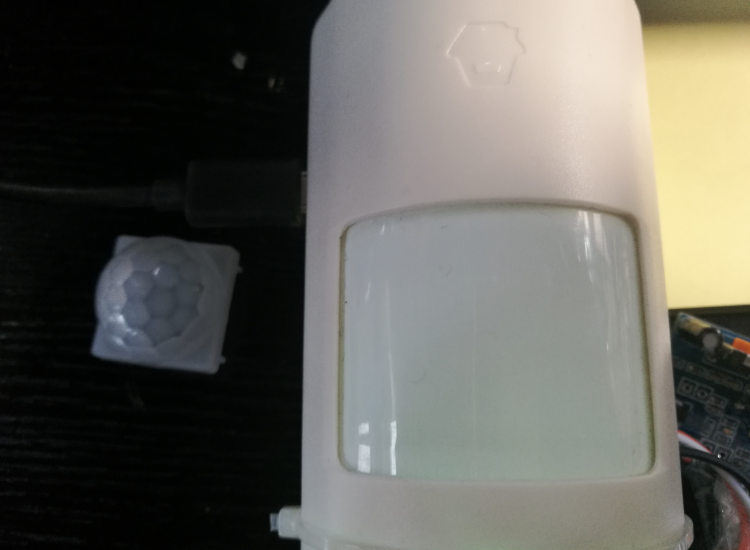

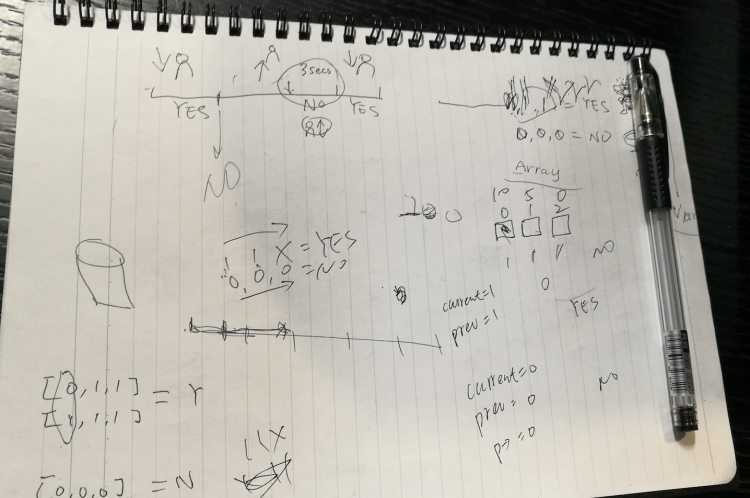

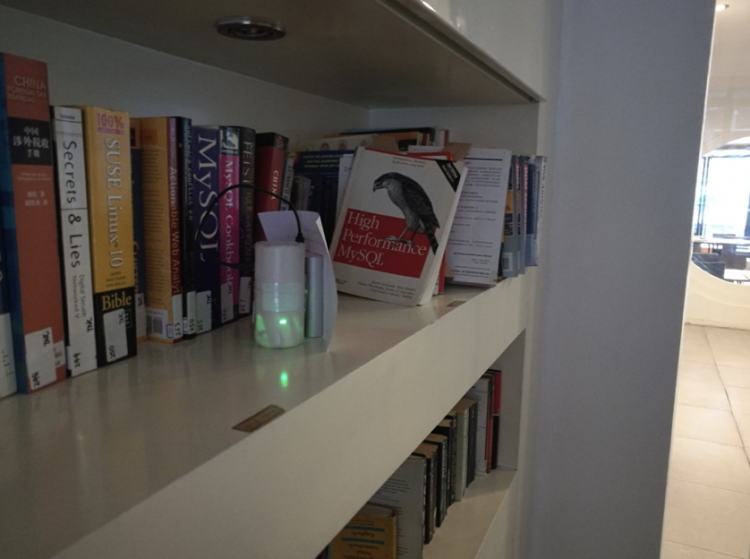

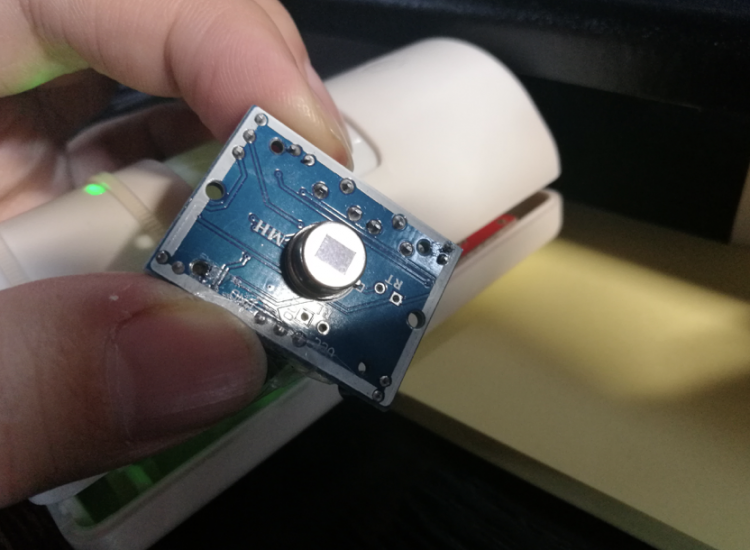

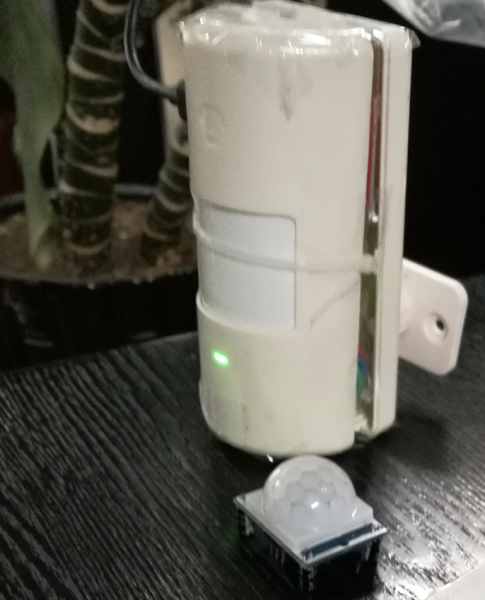

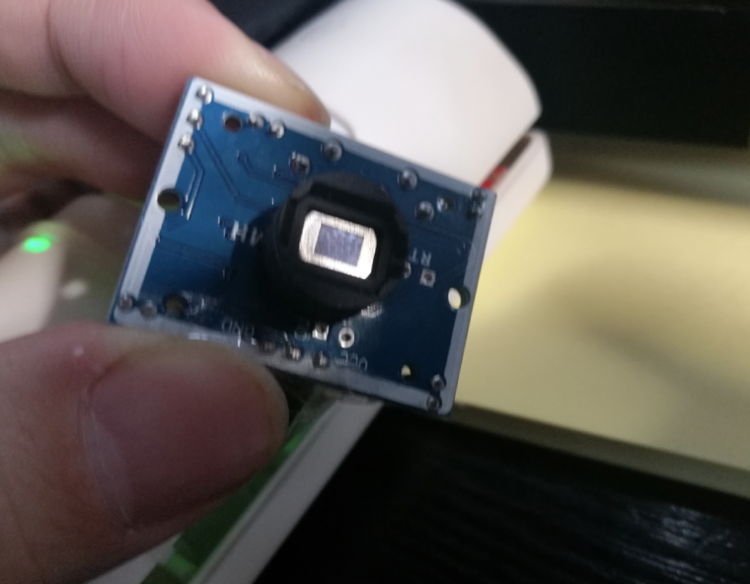

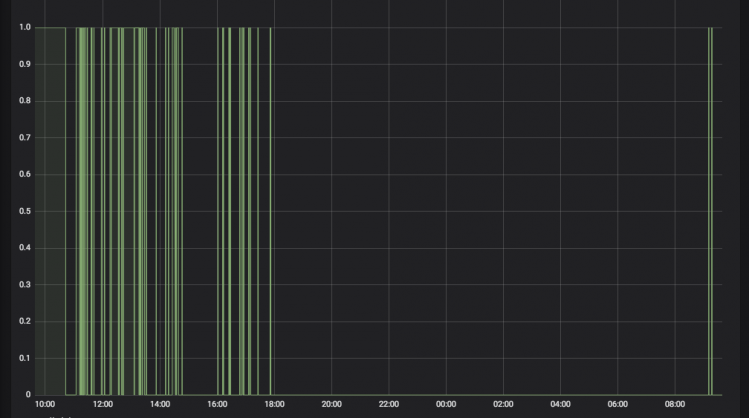

前面发过一篇开箱 https://mc.dfrobot.com.cn/thread-35758-1-1.html 如上文所述，计划是使用4个模块配合使用，实际发生了两次变化。  首先详细的查阅了人体传感器的说明。 它在两种触发模式中都会在时间结束以后有3秒的贤者模式。 直接读值是不能拿来用的，因为还有干扰信号，所以我做3次采样，每次间隔大约5秒，也就是15秒以后才判断状态的改变。  图省事，拆了一个家里的安防传感器把外壳拿来用。  人体传感器脱掉自带的菲涅尔透镜  带上小黑帽限制下角度  面包板连好以后，公司没烙铁，就改用直接杜邦线链接一下，共地全靠胶带。。  主控板稍微大了一点点，人体传感器的排针和杜邦线的突起，也让这个盖子没法很好的盖起来。 启动，连接。 目标本来是放在厕所，来监控坑位的，打算在稳定运行以后在放进去，所以先放在图书室来监控占用情况，加上说明文字，让大家先接受IoT的便利，并且提供二维码让大家也能看见状态，这样不用下楼就知道能不能使用该房间。   连接上WIFI的绿光。暂时使用移动电源供电，设备的电流足够让移动电源避免自动休眠，算了下，10000毫安大概能用20多天。 期间预定一次传感器的坑，用了一段时间，然后一直传1，调了半天，发现传感器出了问题，换了一块就解决了。 原始数据样例  后台数据状态统计界面，保存的是过滤以后的状态数据而非原始数据  最初的房间状态展示界面，状态改变的时候，换一张图，附上时间，加上浏览器通知功能  （因为放图书馆，所以没用这2张图）打印了一个外壳，打算主控换更小的Atiny85系列，左侧OBLOQ，右侧主控，中间加上小型锂电池集成在一个盒子里，就能方便部署了。  整个使用过程中，OBLOQ非常的稳，即时放在网络信号弱的地方，一会还是重新连接上了。 如果能有一个天线触电能焊接外部天线更是极好的，如果带几个IO口就爽歪歪了，不过这可能也和它的产品定位有关，不管怎么样，产品本身的性能开起车来是非常稳的。 |
