[应用教程]【ESP32教程】音乐播放机
2018-03-264.1万
精华项目
AI 快速预览详细
本教程介绍了如何使用ESP32和FireBeetle音频板制作一个音乐播放机。所需材料包括Firebeetle-ESP32主控制器、Firebeetle音频板、扬声器、3.7V锂电池等。制作步骤包括下载代码到ESP32主控板上，将喜欢的歌曲存储到SD卡中，焊接控制电路，固定喇叭和电源开关，最后组装整个音乐盒。这个项目适合零基础的新手和STEM教育场景，可以激发孩子对科技的兴趣。

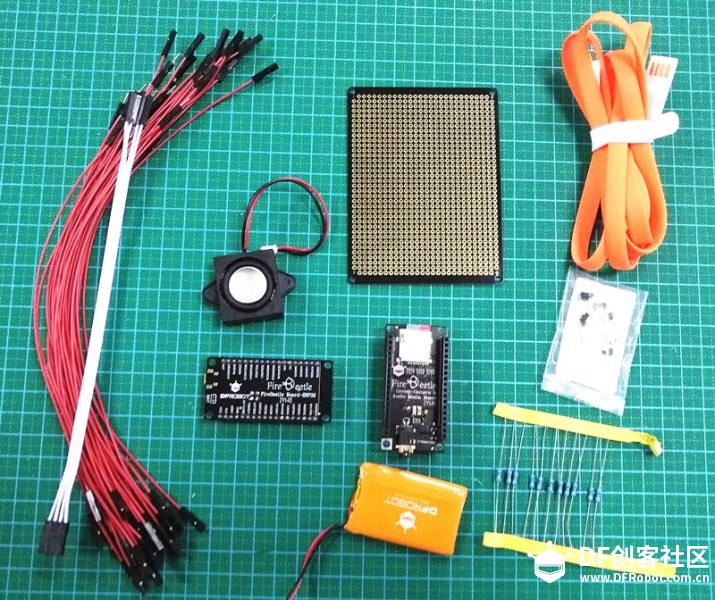

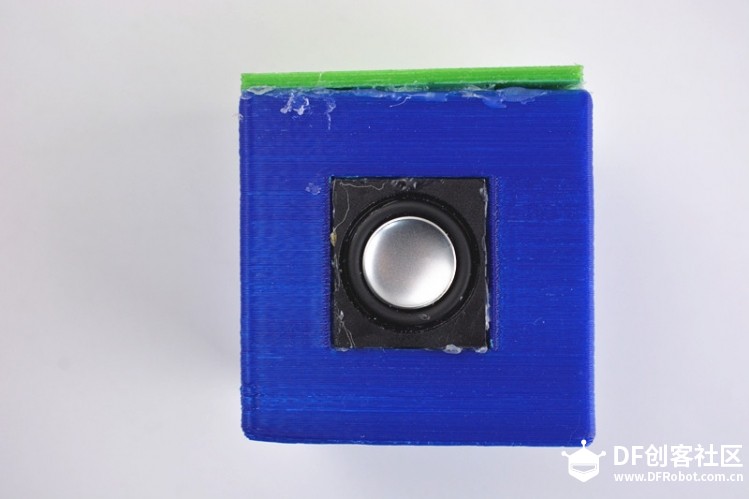

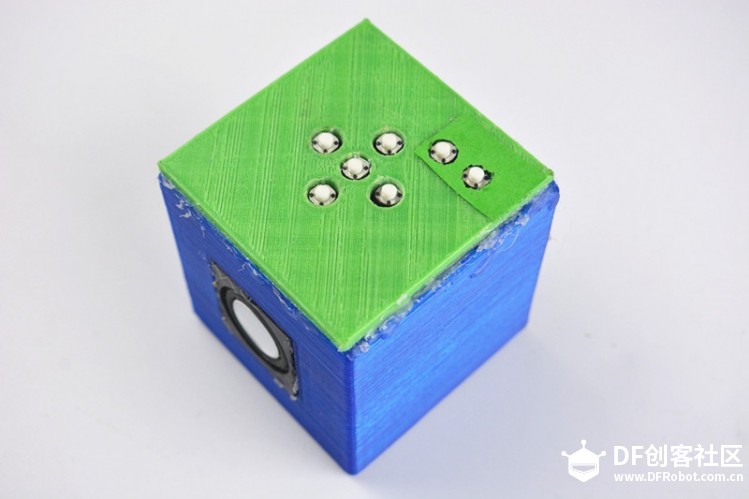

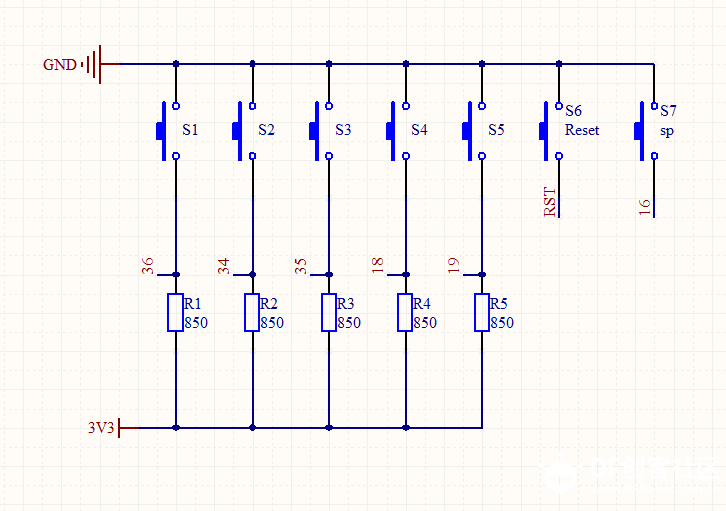

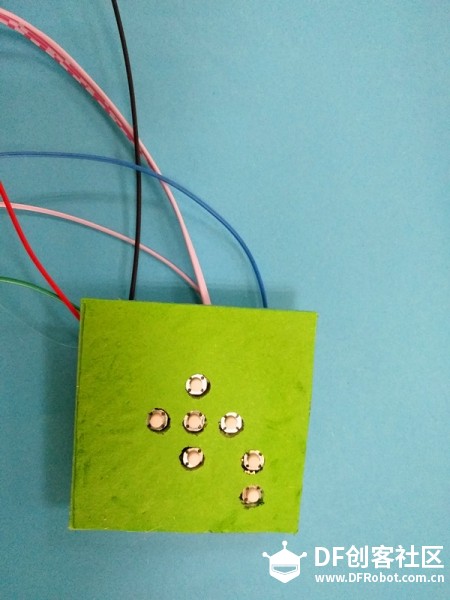

![[应用教程]【ESP32教程】音乐播放机图1](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/154005vqggl3ll1fh3zlnf.jpg?imageView2/2/format/webp/q/80) 神奇的esp32又出新招了，快来看看吧，esp32搭档DFRobot新成员FireBeetleCovers-Camera&Audio Media Board化身音乐大师，教大家唱歌啦~！ ![[应用教程]【ESP32教程】音乐播放机图2](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/154207wbli1zhbpat339tu.jpg?imageView2/2/format/webp/q/80) ![[应用教程]【ESP32教程】音乐播放机图3](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/154208s18a19ul8b9xpxmp.jpg?imageView2/2/format/webp/q/80) 哈哈，是不是很可爱很o(╥﹏╥)o呢！此音乐盒外身由3D打印制作，虽然制作过程中处了点小问题，但丝毫不影响它的颜值，还是很美腻呢~，哈哈哈。小伙伴们不要打我哦~，小的马上就贴出它的制作方法。 所需材料 Firebeetle-ESP32主控制器 ×1 Firebeetle 音频板 ×1 扬声器 ×1 3.7V锂电池 ×1 按键 ×7 850欧姆电阻 ×5 开关 ×1 ![[应用教程]【ESP32教程】音乐播放机图4](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/154935q2pvcs4j7hs2vhwv.jpg?imageView2/2/format/webp/q/80) 制作步骤 在制作之前，需要先下载代码到ESP32主控板上，并且下载几首自己喜欢的歌曲到SD卡上，点击下载程序源码和3D打印源文件。 1、音乐盒盖控制电路制作 将“洞洞”板切成50×37mm左右大小的小模块，将按键以下面的电路焊接到“洞洞”板上 ![[应用教程]【ESP32教程】音乐播放机图5](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/155224jy8ri8v5fy387zof.png?imageView2/2/format/webp/q/80) 这几个按键是用来控制音乐播放、暂停、上一曲、下一曲，以及音乐的大小控制的。 ![[应用教程]【ESP32教程】音乐播放机图9](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/155936p5l6kp5tcq7519b3.png?imageView2/2/format/webp/q/80) 将焊接好的控制板用热熔胶固定 ![[应用教程]【ESP32教程】音乐播放机图6](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/155455bszormrpp27rrkmo.jpg?imageView2/2/format/webp/q/80) 2、音乐盒主体制作 将喇叭用热熔胶固定到外盒上 ![[应用教程]【ESP32教程】音乐播放机图7](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/155631rnlst73tj7ji4nl4.jpg?imageView2/2/format/webp/q/80) 这时候需要将电源开关连接上，这里直接连接的是电源的“+”、“-”极，并在电源上并联了一个LED灯，作为电源指示灯。 ![[应用教程]【ESP32教程】音乐播放机图8](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/155901hhy8li1l9jyek3yl.jpg?imageView2/2/format/webp/q/80) 将喇叭连接到Firebeetle音频板上，并将音频板插接在ESP32主板上，这里我们就不用去追究ESP32是用那几个引脚来驱动音频板的啦（其实我也不懂）。 ![[应用教程]【ESP32教程】音乐播放机图10](https://imagemc.dfrobot.com.cn/data/attachment/forum/201803/26/160144dw3ijkvw234hhiiy.jpg?imageView2/2/format/webp/q/80) 最后，将音乐盒盖上，用胶水固定住就好了，至此一个专属的音乐盒就大功告成啦。 完美！！！谢谢大家的掌声！！！  查看更多ESP32/ESP8266教程和项目，请点击 ： ESP32教程汇总贴 英文版教程 ： ESP32 tutorial |
我現在正在做這個題目. 我發現你的程式碼不能直接用. 而且還讀不到SD Card
會看到下面2個訊息
1. sdmmc_sd: sdmmc_check_scr: send_scr returned 0x109
2. Card Mount Failed
拜託請幫忙確認一下, 為何你的馬不能直接用?
附件訊息是我先用原來版本的Music Play sample code 編譯玩都還會有這2個錯誤訊息
https://wiki.dfrobot.com/FireBeetle_Covers-Camera&Audio_Media_Board_SKU_DFR0498
Best Regards!
Brian Chiu
