【chocho精品】两只Bluno beetle加身的炸天级电压表

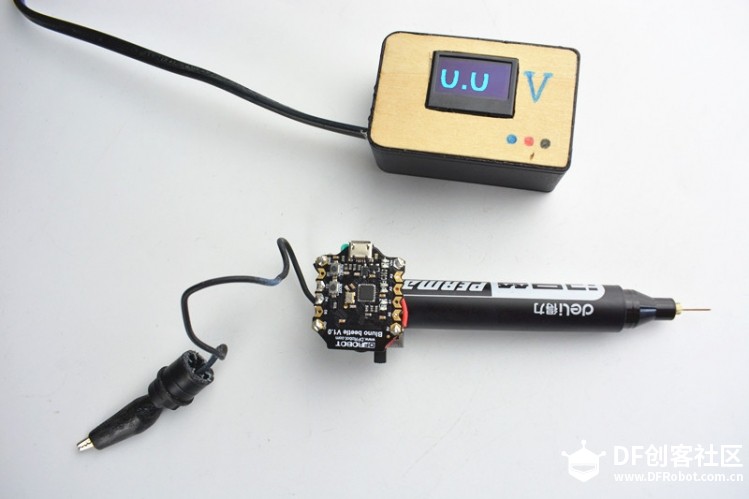

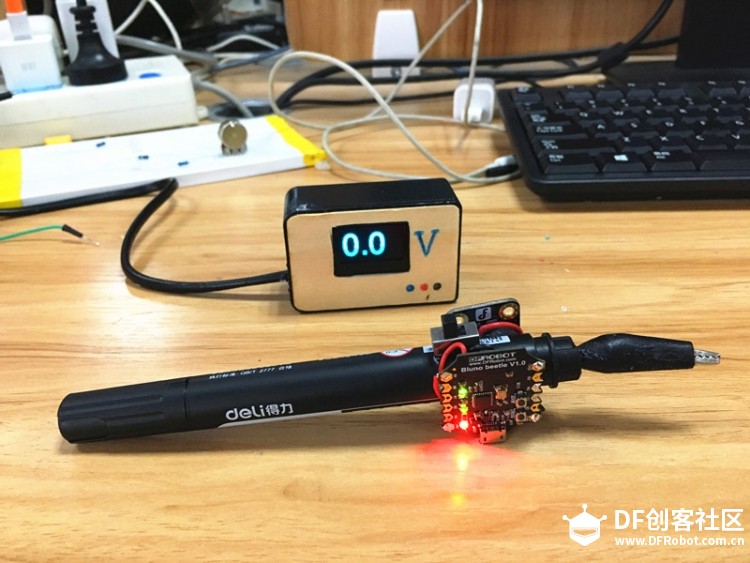

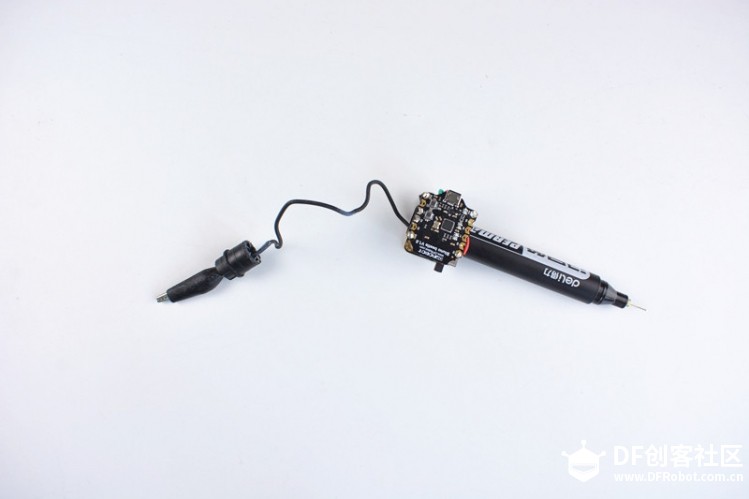

话不多说，先甩几张图片给大家养养眼。。。

单反相机，我还没有使用的好熟练，显示屏的数据拍的“断头断尾”的，但是，丝毫不影响整体形象啦

呜啦啦啦，小伙伴们，真的是想死你们啦【哈哈哈】。大家在平时使用万用表的时候，会不会常感那两条红黑表笔线的束缚与限制，有一种咳不出来咽不下去的感觉？并且在双手拿着两支表笔测量时，常常抱怨爹妈在造自己的时候为啥不多给一只手？好吧，【苦笑】我承认，以上都是我自己在使用万用表时的感受。

So，今天为大家带来一道“蓝牙无线单手操作哪儿哪儿都炸天的万用表”，请大家慢慢品尝，以下为烹调过程。

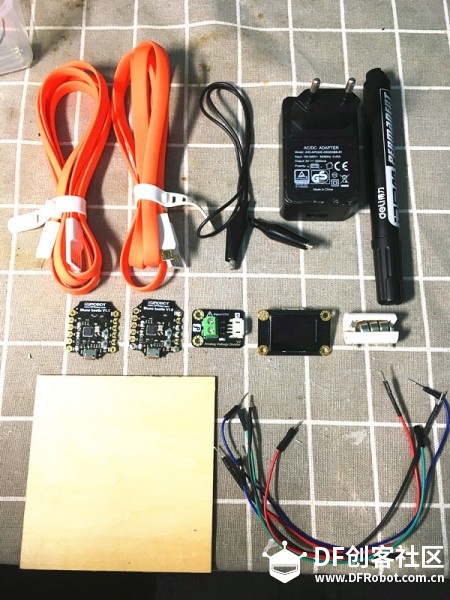

准备食材

心愿单链接：https://www.dfrobot.com.cn/goods-1653.html

• Bluno beetle DFR0339（2块唷）；
• 模拟电压检测模块 DFR0051；
• OLED 2864 显示模块TOY0007；
• LR44纽扣电池盒 3颗装FIT0337；
• 高品质数据线FIT0351-OE（亲，一定要2条唷）；
• 优质鳄鱼夹连接线FIT0112（1条即可）；
• 拆废旧充电器1个；
• 多层木板一块（10*10cm就够用了）；
• 杜邦线若干；
• 马克笔一只；


我采用两块Bluno beetle作为主控板，显示部分一块，测电表笔一块，使用BLE模式通信。测电笔这边测得电路里的电压数据，通过BLE传给显示部分，然后显示部分通过OLED模块显示出读数，以此来达到我们的目的。

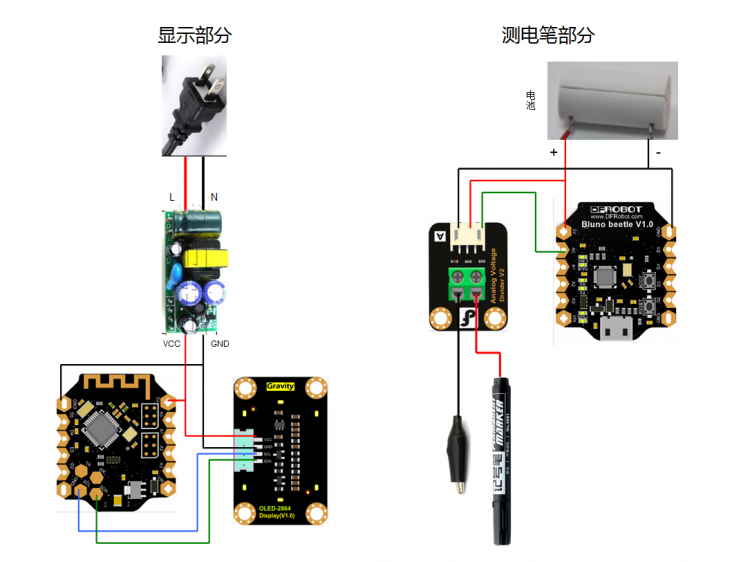

原理图如下

制作过程

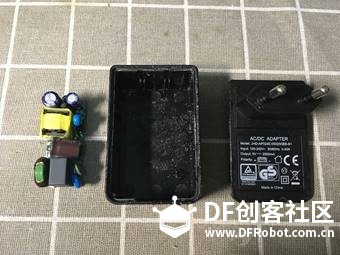

先把充电器给拆开，留下变压模块和壳子：

加工多层板，作为充电器外壳的盖子（中间开孔，作为oled显示的放置位置）：

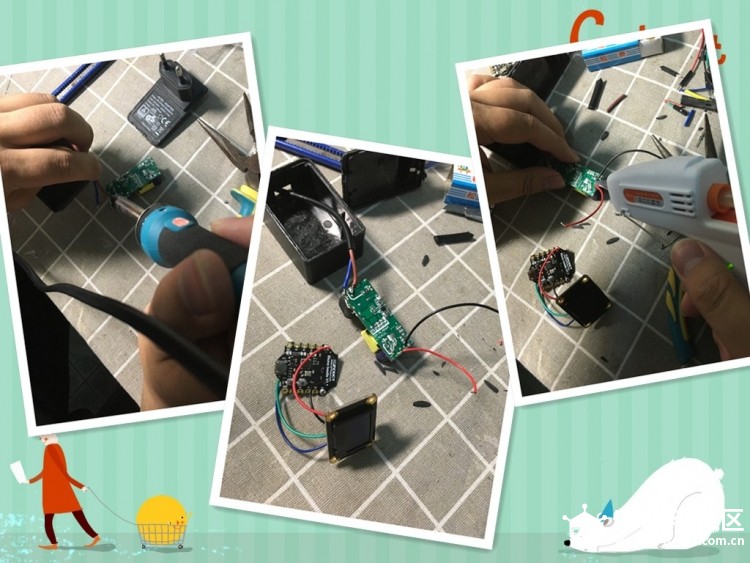

焊接变压模块（需要找一截40cm左右带双插脚的电线）；将oled模块与bluno beetle焊接上，并焊接在变压模块上。

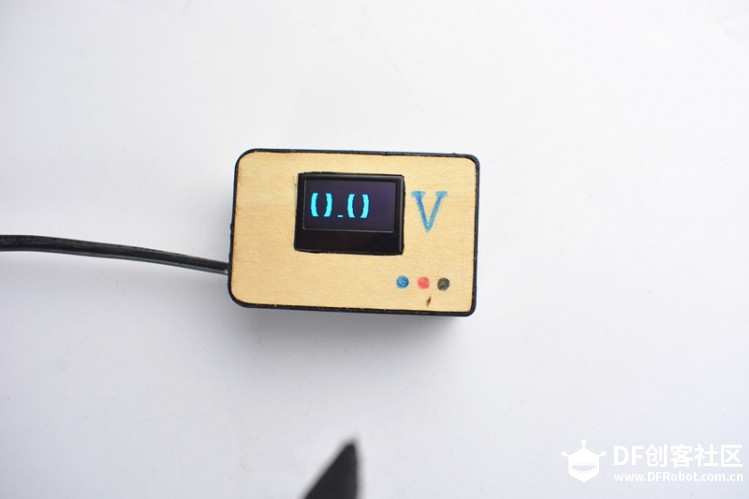

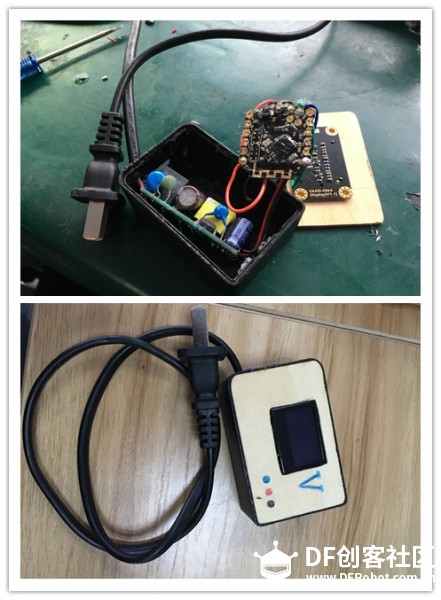

将所有的器件放进盒子内，用热熔胶固定位置（并且在木板上画上电压符号），显示部分就完成了。

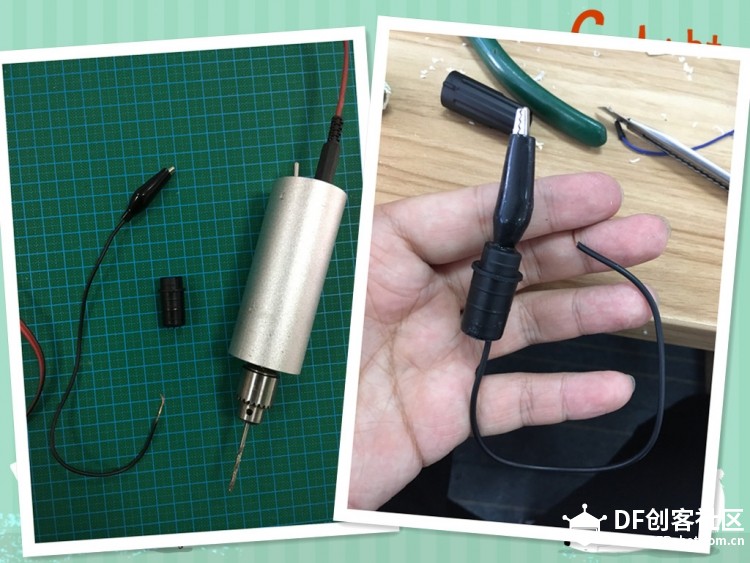

将马克笔后盖钻孔，鳄鱼夹线穿过孔，将二者合在一起，不仅方便放置鳄鱼夹，并且便于线收纳进笔体内。

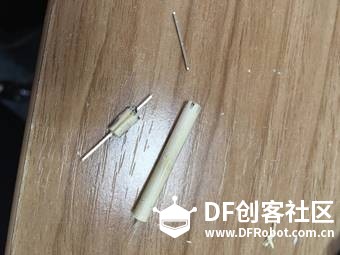

测电笔的笔尖部分，我们使用一个长排针，和一截大约5mm粗的松木棒制作，先切开松木棒，在中心位置挖出一条槽来放置排针，并用快干胶水粘连。

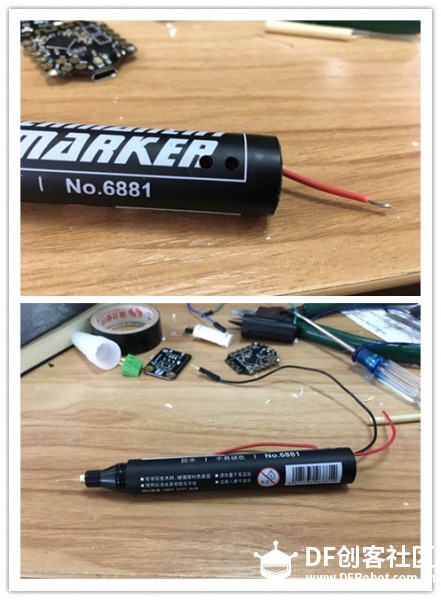

将马克笔身上钻孔，以便于连接电线的隐藏。

将三粒电池取出，用绝缘胶带缠起来，并塞进笔体内。

焊接开关、模拟电压模块、以及Bluno beetle。

最后，用热熔胶将两块板子固定在马克笔上，硬件部分就安装完成了。

烧录程序：

点击下载程序源码，先将马克笔上的Bluno beetle板连接上电脑，烧录（central.ino）如下程序：

#define AREF 5.0
void setup() {
Serial.begin(115200);
}

void loop() {
char buf[5];
int vaule=analogRead(A0);
double vol=(double)vaule/1024*AREF*5;
vol=vol-0.2;
if(vol<0.0)
{
  vol=0.0;
  }
dtostrf(vol,2,1,buf);
buf[4]='\0';
Serial.write(buf);
delay(500);
}

烧录完成后，打开串口监视器，通过电脑发送“+++”命令给Bluno beetle板,这时会收到一个回答“ENTER AT MODE”,说明已经成功进入AT模式。然后分别向Bluno beetle板发送：AT+ROLE=ROLE_CENTRAL<CR+LF>、

AT+FSM=FSM_TRANS_USB_COM_BLE<CR+LF>两条指令，分别会得到“OK”的回答，测电笔这边的软件部分就完成了。

将显示部分的Bluno beetle板连接上电脑，烧录（peripheral.ino）如下程序：

#include "BlunoAccessory.h"
#include "U8glib.h"
U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE);
BlunoAccessory myAccessory;
char buf[5]={'0','.','0','\0'};

void setup() {
  u8g.setColorIndex(1);
  myAccessory.begin();
  Serial.begin(115200);
}

void loop() {
  u8g.firstPage();
  do
  {
    draw();
  }
  while(u8g.nextPage());
}

//Display function
//also see https://code.google.com/p/u8glib/wiki/tpictureloop

void draw (void)
{
  u8g.setFont(u8g_font_fur49n);
  u8g.drawStr(0,58,buf);
}

void serialEvent()
{
  unsigned char i=0;
  while(Serial.available())
  {
    char inChar=(char)Serial.read();
    buf=inChar;
    i++;
    }
  }

将两个Bluno beetle 通上电，板上的“Link”指示灯都亮起说明配对成功了，就可以开始工作了。是不是一个哪儿哪儿都炸天的电压表？快来人，装盘，上菜。【呲牙】
