💡 智能杯垫：Arduino项目让杯子变夜光！🚀

葡萄美酒夜光杯，一起干了这一杯

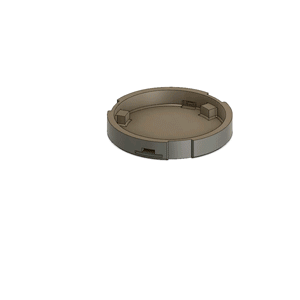

说来也是凑巧，为了下次mechbattle，我想自己设计机子，打算从建模开始吧。刚好手上还剩一块cheap，刚好还一个LED灯环，刚好有一块锂电池，于是想着设计点东西，顺便练习建模，积累经验这个智能杯垫就是一个开始:lol

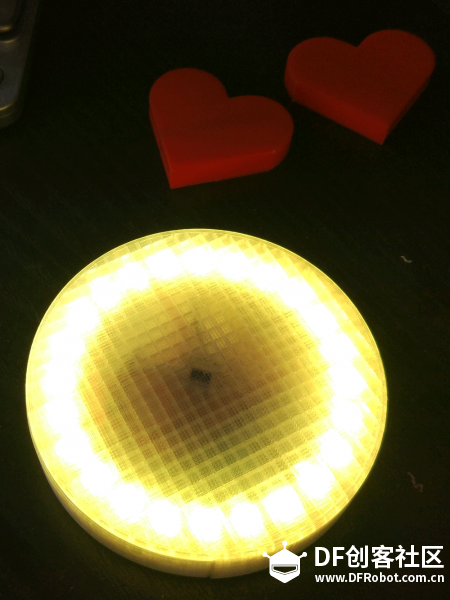

功能：一杯热水放在上面，杯垫会根据温度显示不同的颜色。

原理分析：利用LM35温度传感器采集外界温度信息，并将温度信息映射到LED灯上。

材料清单：

Cheapduino x 1（可以更换其他芯片如micro pro）

24位RGBLED灯环 x 1

LM35温度传感器 x 1

3.7V锂电池 x 1

4.2V锂电池充电板 x1

5V升压板 x 1

开关 x 1

导线若干

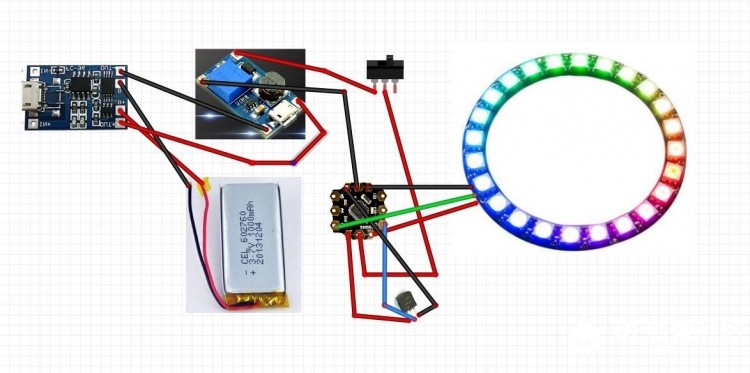

电路分析：

原本设计的时候没有加升压的模块，可是在测试的时候发现，LED灯和LM35工作不正常，这才想到这两个模块的供电需要5V，所以添加了一块可调升压模块

程序分析：

[mw_shl_code=cpp,true]#include <Adafruit_NeoPixel.h>
#include <MsTimer2.h>//

#define PIN 9//控制LED灯环引脚

Adafruit_NeoPixel strip = Adafruit_NeoPixel(24, PIN, NEO_GRB + NEO_KHZ800);//定义一个灯环的对象，控制灯环

uint16_t r, g, b;//记录红绿蓝三种颜色目标值
uint16_t rt, gt, bt;//记录红绿蓝三种颜色当前值

//滤波
uint16_t Filter_Value;
uint16_t Value;

void setup() {
  Serial.begin(9600);//设置波特率
  strip.begin();
  strip.show();
  MsTimer2::set(20, LEDshow);
  MsTimer2::start();
  Filter_Value = Fliter();
  rt = gt = bt = 0;
}

void loop() {
  if (inspect())Filter_Value = Fliter(); //检测颜色是否达到目标值
  Serial.println(Filter_Value);
  tempTocolor(Filter_Value);
  delay(50);
}

uint16_t  Get_AD()//采集温度信息
{
  return analogRead(A0);
}
//滤波处理
#define FILTER_N 40
uint16_t filter_buf[FILTER_N + 1];
uint16_t Fliter()
{
  uint16_t filter_sum = 0;
  uint16_t i;
  filter_buf[FILTER_N] = Get_AD();
  for (i = 0; i < FILTER_N; i++)
  {
filter_buf = filter_buf[i + 1];
filter_sum += filter_buf;
  }
  return (uint16_t)(filter_sum / FILTER_N);
}
bool inspect()//检测颜色是否达到目标值
{
  if (r != rt || g != gt || b != bt)return false;
  else return true;
}
void tempTocolor(uint16_t val)//将温度转换为颜色
{
  if (val > 110)
  {
r = 127;
b = 127;
g = 0;
  }
  else if (val > 80)
  {
uint16_t k = map(val, 80, 110, 0, 127);
r = 255 - k;
b = k;
g = 0;
  }
  else if (val > 50)
  {
uint16_t k = map(val, 50, 80, 0, 255);
r = k;
b = 0;
g = 255 - k;
  }
  else if (val > 20)
  {
uint16_t k = map(val, 20, 50, 0, 255);
r = 0;
b = 255 - k;
g = k;
  }
  else
  {
r = 0;
b = 255;
g = 0;
  }
}
void LEDshow()//显示颜色
{
  if (rt < r)rt++;
  else if (rt > r)rt--;
  if (gt < g)gt++;
  else if (gt > g)gt--;
  if (bt < b)bt++;
  else if (bt > b)bt--;
  for (uint16_t i = 0; i < strip.numPixels(); i++) {
strip.setPixelColor(i, strip.Color(rt, gt, bt));
  } strip.show();
}
[/mw_shl_code]

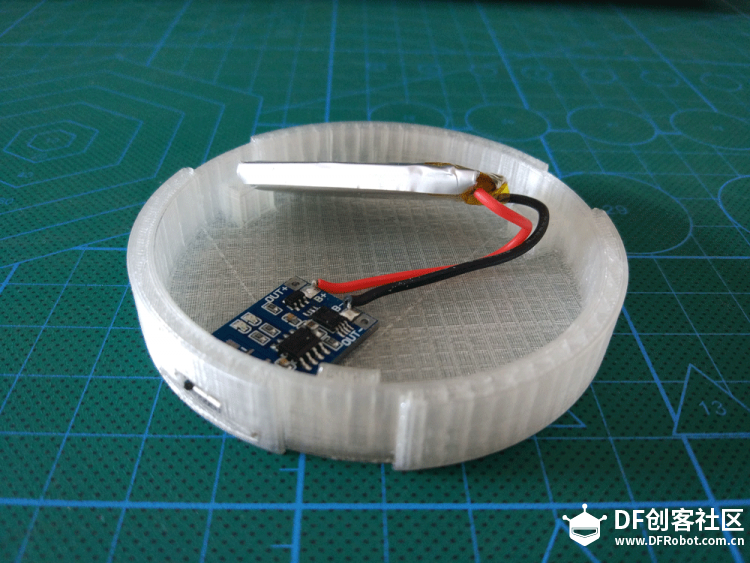

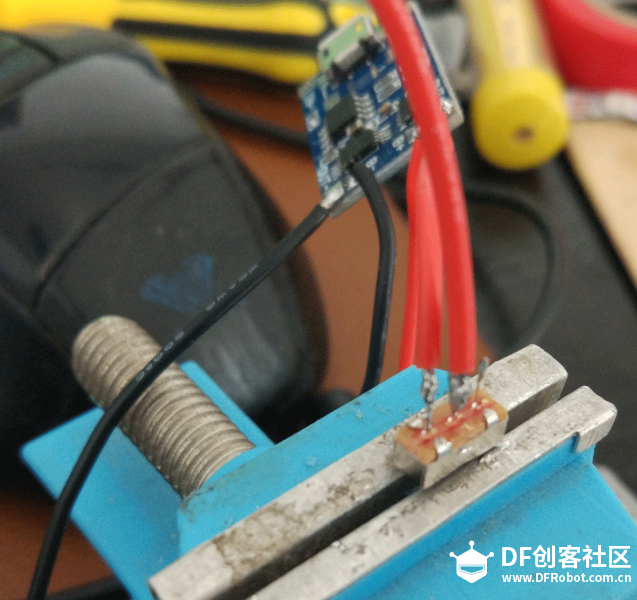

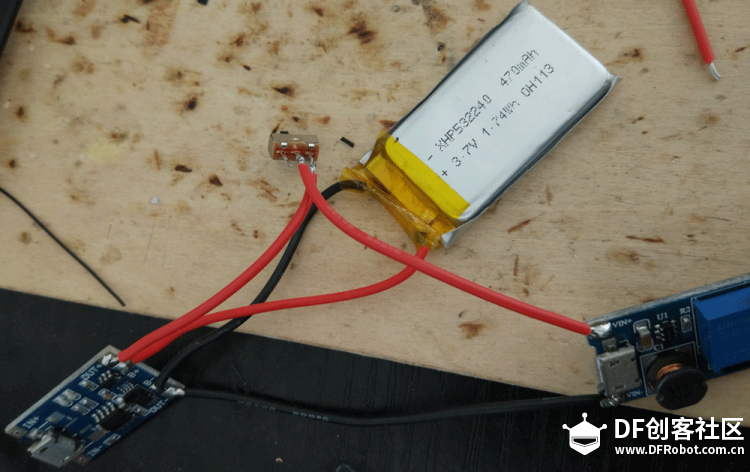

细节图片：

智能杯垫.rar
