✨动手制作8*8*8光立方，给孩子一个创意惊喜！🚀

夜中的蓝光散发着梦幻与浪漫，千变万化的的图案带来不一样的震撼，这些蓝光正是小小的LED灯发出的，它们让我们看到冰冷的硬件也可以有灵动的乐趣。想要亲手做出光立方，给最爱的人一个惊喜吗，这里我们将为大家详细的描述怎么制作一个8*8*8光立方。
先上一张光立方制作成功后的效果图。 [ESP32酷炫应用] 8X8X8光立方图23

光立方的制作原理：
通过快速扫描每列的LED灯，在同一时刻由于人的视觉暂留效果，看起来像是不同行列的LED灯被同时点亮。
这里电路的实现利用4个74HC154译码器，每一个译码器用来控制16列（每列8个LED灯）的LED灯的阴极，ESP32的8个IO控制LED的阳极。当阳极为高电平，阴极为低电平时，就可以点亮相应的LED灯了，从而控制所有的LED灯。
光立方的材料：
[ESP32酷炫应用] 8X8X8光立方图1

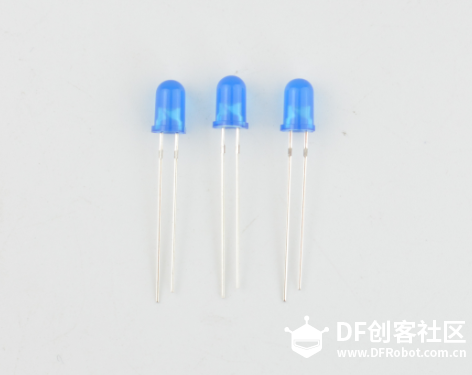

512个LED小灯（白色或者蓝色的雾状灯效果最佳）
[ESP32酷炫应用] 8X8X8光立方图2

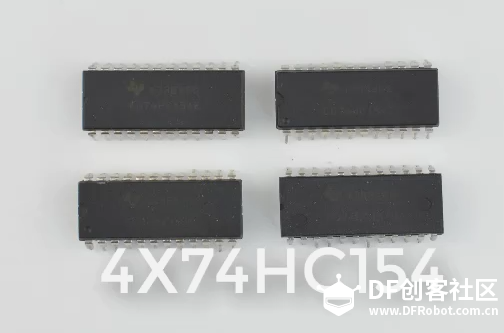

4个74HC154译码器
[ESP32酷炫应用] 8X8X8光立方图3

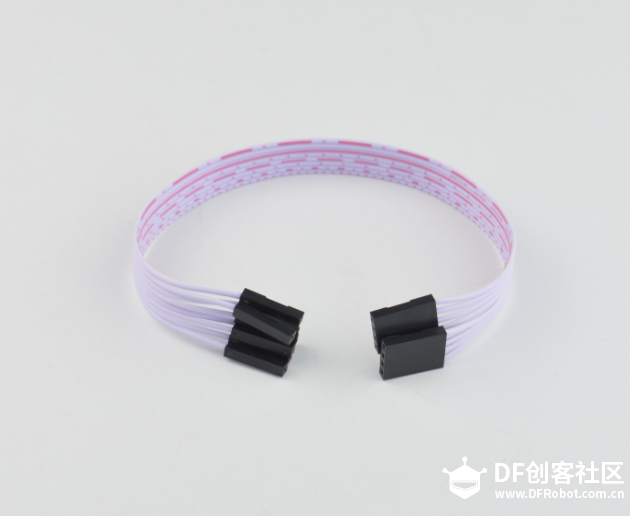

杜邦线约80根

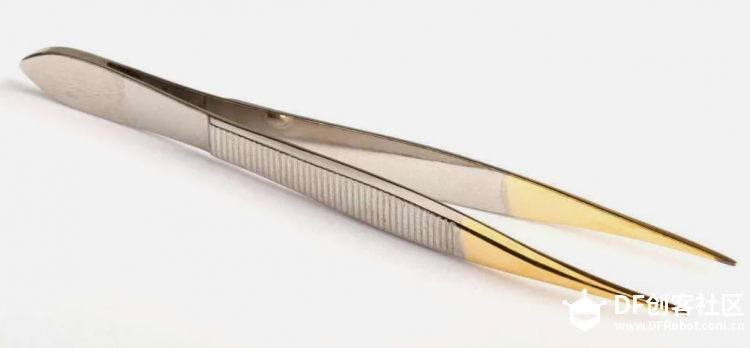

一个镊子

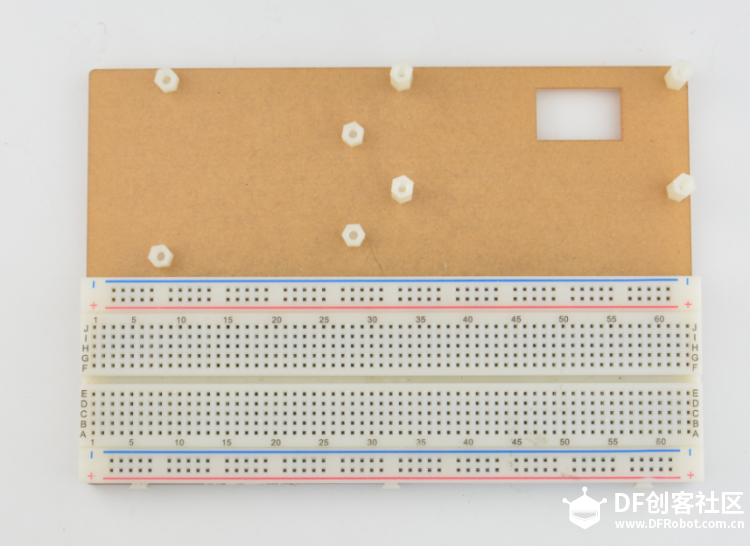

一个面包板

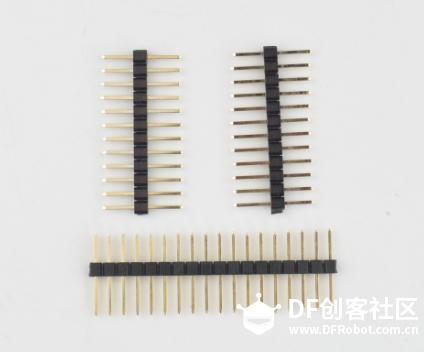

排针若干

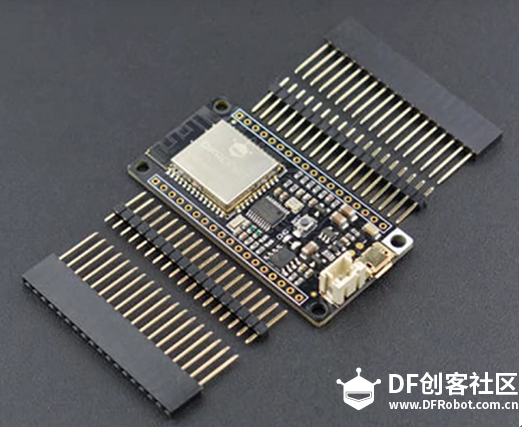

开发板：FireBeetle-ESP32

软件： UpyCraft

光立方原理图：

光立方制作过程：
1、LED小灯处理：

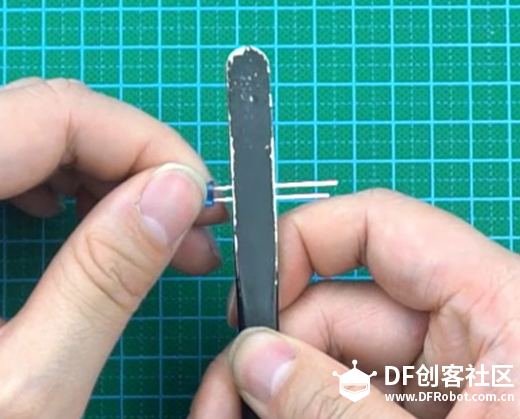

A. 用镊子夹住LED两个引脚
[ESP32酷炫应用] 8X8X8光立方图8

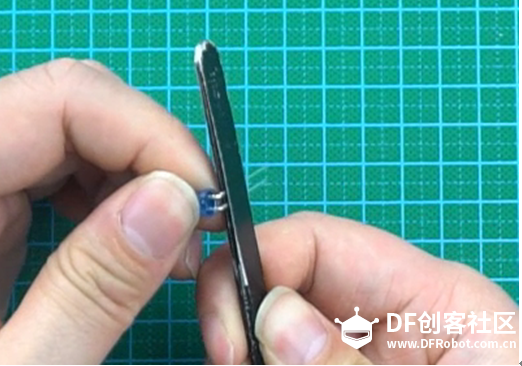

B. 将两个引脚向外弯折
[ESP32酷炫应用] 8X8X8光立方图9

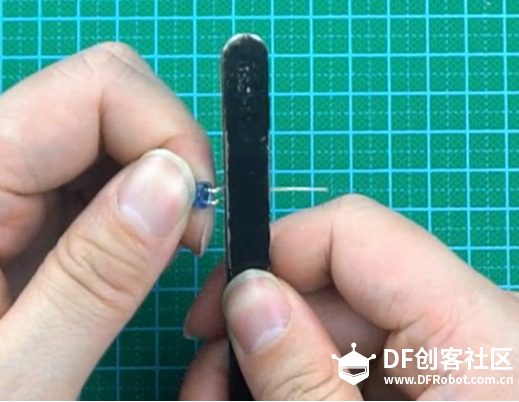

C. 再将长引脚向右弯折（长引脚为阳极，短引脚为阴极）
[ESP32酷炫应用] 8X8X8光立方图10

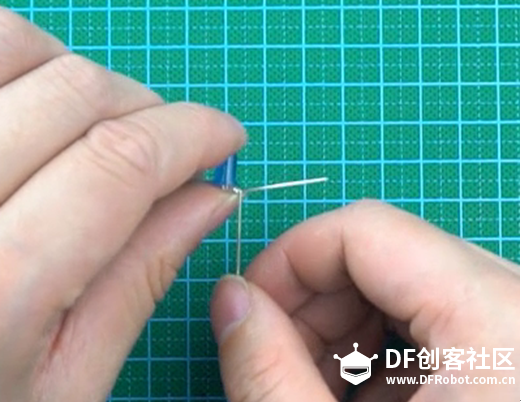

D. 将512个LED灯都像下面一样弯折，此时LED阳极朝下，阴极朝右。
[ESP32酷炫应用] 8X8X8光立方图11

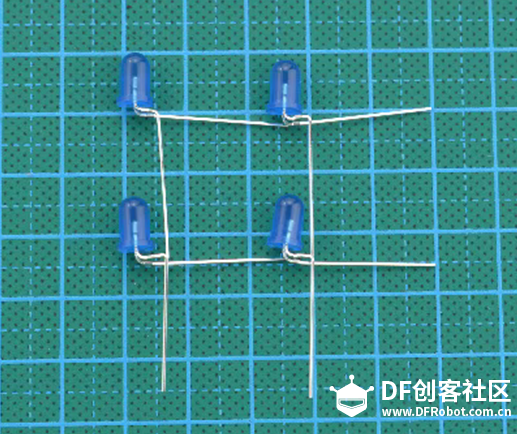

2. 将处理好的LED灯的阳极与阳极焊接在一起，阴极与阴极焊接在一起。
（间距为ESP32上8个引脚的距离）。像这样子焊接出一层为8*8的LED灯，每排每列各8个LED灯。
焊接完成后做一个简单的框架进行固定。
[ESP32酷炫应用] 8X8X8光立方图12

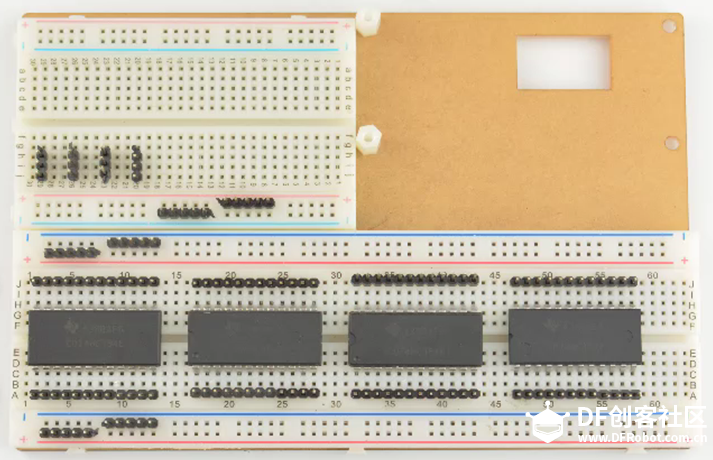

3. 将排针和译码器像下面这样，插入面包板中。
[ESP32酷炫应用] 8X8X8光立方图13

4.将每层LED灯的共阴极与74HC154译码器的输出IO口（Y0~Y15）连接，每个译码器可以控制2层灯板，4个译码器正好控制8层灯板（详情见原理图）。

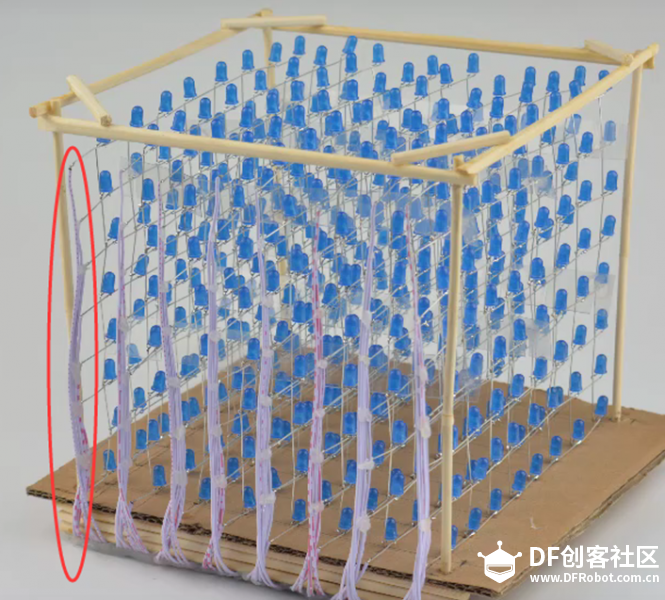

A. LED灯共阴极与排线连接部分
[ESP32酷炫应用] 8X8X8光立方图14

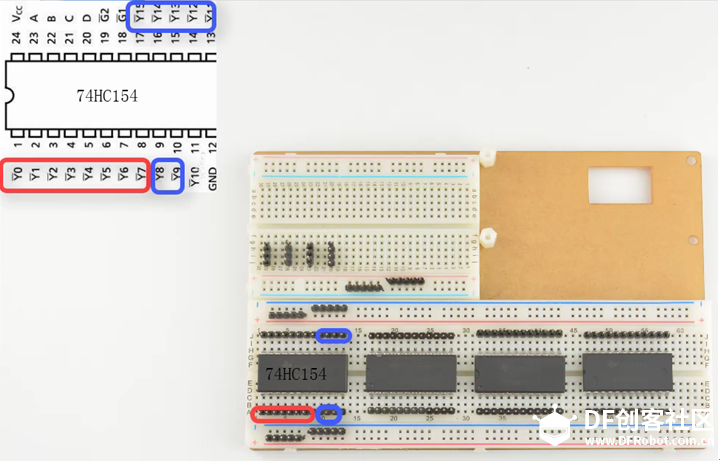

B. 排线与74HC154连接部分
[ESP32酷炫应用] 8X8X8光立方图15

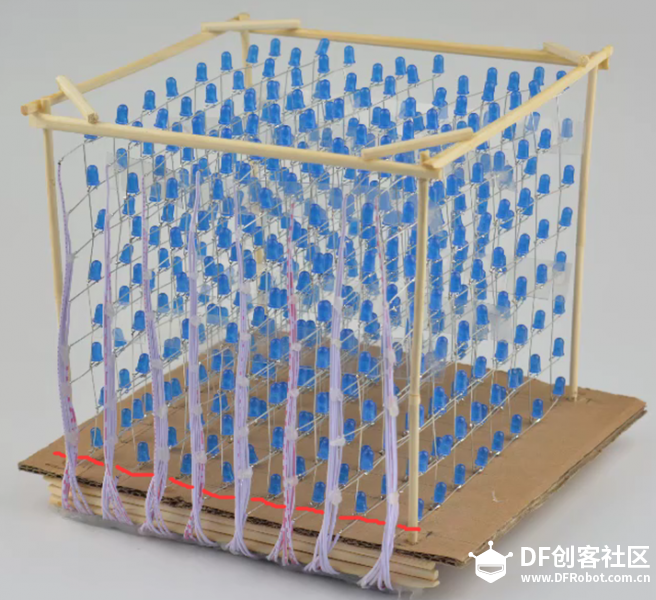

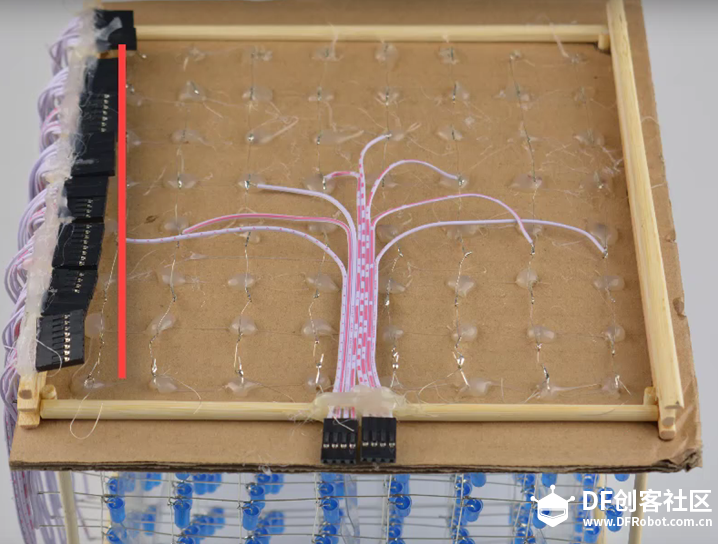

5. 将底部的每列LED的阳极用导线相连，并用排针将其共阳极与ESP32的IO口（IO25，IO26，IO27，IO9，IO10，IO13，IO5，IO2）相连（详情见原理图）。
LED灯共阳极与排线连接部分
[ESP32酷炫应用] 8X8X8光立方图16

6. 将译码器的输入引脚（A0，A1，A2，A3）与ESP32的IO口（IO19，IO23，IO18，IO0）相连（详情见原理图）。

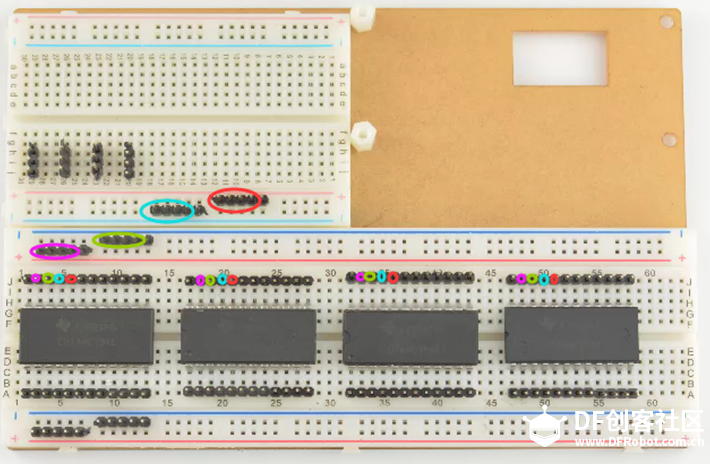

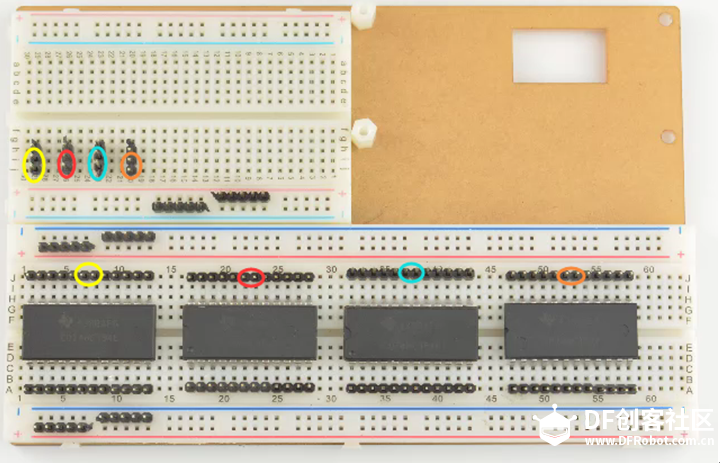

下图是面包板上的连接示意图。

7. 将译码器的使能端（E0，E1）与ESP32的IO口（IO21，IO22，IO14，IO4）相连（详情见原理图）。

下面是面包板上的连接示意图。

8. 连接电源，将译码器的VCC与GND引脚分别与ESP32的VCC与GND引脚相连。（详情见原理图）。

下面是面包板上的连接示意图。

9. 用数据线将ESP32与电脑相连，打开UpyCraft软件（软件的安装和使用见http://docs.dfrobot.com.cn/upycr ... %A3%85upyCraft.html），正确连接串口后，将程序烧录到ESP32中。（代码地址：https://github.com/DFRobot/DFRobot_Lightcube）
